: SL ロードスター
230.472 => SL 55 AMG
M: 113995
GA: 722643

Schema

B54640000059.070621

[image]

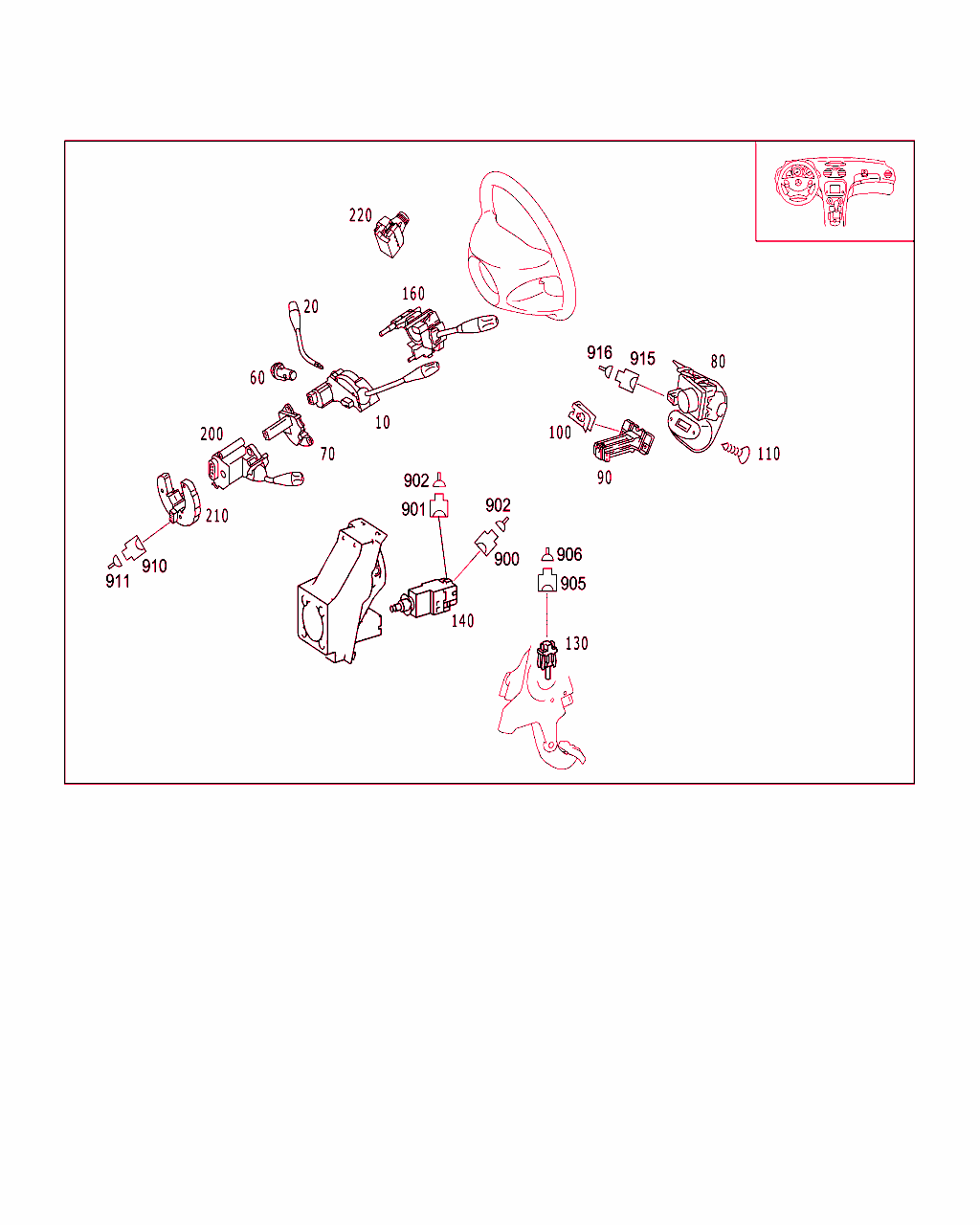

x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 008 545 25 24
スイッチ
リミット設定付クルーズ・コントロール・スイッチ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19970729米国仕様
 		001
10 A 008 545 24 24
スイッチ
リミット設定付クルーズ・コントロール・スイッチ およびボイス・オペレーティング・システム

[125]から ｼｬｼ: F 087518 => から 日付: 30/06/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 390/391/392/393/394/395/813
ｺｰﾄﾞ日付指定名称
[390]19990216EQ-SERVICEメンテナンス
[391]19990216EQ-SERVICE引取運搬サービス
[392]19990216EQ-SERVICE摩耗部品パッケージ
[393]19990216EQ-SERVICE車両ワランティ延長
[394]19990216リンガトロニック、スペイン語
[395]20040408リンガトロニック、オランダ語
20040416リンガトロニック、オランダ語
[813]19970901リンガトロニック、ドイツ語 (音声認識システム)
 		001
10 A 008 545 23 24
スイッチ
クルーズ・コントロール・スイッチ

[125]から ｼｬｼ: F 087518 => から 日付: 30/06/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/494+512
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19970729米国仕様
[512]19951002ラジオ MB スペシャル、VK、RDS 付き
20060124COMAND APS、DVDチェンジャ付き
 		001
10 A 008 545 24 24
スイッチ
クルーズ・コントロール・スイッチ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 512/527
ｺｰﾄﾞ日付指定名称
[512]19951002ラジオ MB スペシャル、VK、RDS 付き
20060124COMAND APS、DVDチェンジャ付き
[527]20030422ナビゲーション付き COMAND DVD APS
 		001
10 A 008 545 25 24
スイッチ
クルーズ・コントロール・スイッチ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 512+830
ｺｰﾄﾞ日付指定名称
[512]19951002ラジオ MB スペシャル、VK、RDS 付き
20060124COMAND APS、DVDチェンジャ付き
[830]20030212中国仕様
 		001
20 A 000 545 08 44
レバー
ボイス・ガイド・スイッチ後装着レバー

[017]まで ｼｬｼ: F 122820 => まで 日付: 30/03/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 390/391/392/393/394/395/494/813
ｺｰﾄﾞ日付指定名称
[390]19990216EQ-SERVICEメンテナンス
[391]19990216EQ-SERVICE引取運搬サービス
[392]19990216EQ-SERVICE摩耗部品パッケージ
[393]19990216EQ-SERVICE車両ワランティ延長
[394]19990216リンガトロニック、スペイン語
[395]20040408リンガトロニック、オランダ語
20040416リンガトロニック、オランダ語
[494]19951002カリフォルニア仕様
19970729米国仕様
[813]19970901リンガトロニック、ドイツ語 (音声認識システム)
 		001
20 A 000 545 08 44
レバー
ボイス・ガイド・スイッチ後装着レバー

[018]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 390/391/392/393/394/395/813
ｺｰﾄﾞ日付指定名称
[390]19990216EQ-SERVICEメンテナンス
[391]19990216EQ-SERVICE引取運搬サービス
[392]19990216EQ-SERVICE摩耗部品パッケージ
[393]19990216EQ-SERVICE車両ワランティ延長
[394]19990216リンガトロニック、スペイン語
[395]20040408リンガトロニック、オランダ語
20040416リンガトロニック、オランダ語
[813]19970901リンガトロニック、ドイツ語 (音声認識システム)
 		001
20 A 000 545 08 44
レバー
ボイス・ガイド・スイッチ後装着レバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -830+512/527
ｺｰﾄﾞ日付指定名称
[830]20030212中国仕様
[512]19951002ラジオ MB スペシャル、VK、RDS 付き
20060124COMAND APS、DVDチェンジャ付き
[527]20030422ナビゲーション付き COMAND DVD APS
 		001
20 A 000 545 08 44
レバー
ボイス・ガイド・スイッチ後装着レバー

[126]まで ｼｬｼ: F 186066 => まで 日付: 12/12/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 396/494+512
ｺｰﾄﾞ日付指定名称
[396]20050315EQ-SERVICEメンテナンス廃止
[494]19951002カリフォルニア仕様
19970729米国仕様
[512]19951002ラジオ MB スペシャル、VK、RDS 付き
20060124COMAND APS、DVDチェンジャ付き
 		001
20 A 000 545 08 44
レバー
ボイス・ガイド・スイッチ後装着レバー

[127]から ｼｬｼ: F 186067 => から 日付: 12/12/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 396
ｺｰﾄﾞ日付指定名称
[396]20050315EQ-SERVICEメンテナンス廃止
 		001
60 A 001 545 59 83
キャップ
ボイス・オペレーティング・システムなし
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 390/391/392/393/394/395/813/494
ｺｰﾄﾞ日付指定名称
[390]19990216EQ-SERVICEメンテナンス
[391]19990216EQ-SERVICE引取運搬サービス
[392]19990216EQ-SERVICE摩耗部品パッケージ
[393]19990216EQ-SERVICE車両ワランティ延長
[394]19990216リンガトロニック、スペイン語
[395]20040408リンガトロニック、オランダ語
20040416リンガトロニック、オランダ語
[813]19970901リンガトロニック、ドイツ語 (音声認識システム)
[494]19951002カリフォルニア仕様
19970729米国仕様
 		001
60 A 001 545 59 83
キャップ
ボイス・オペレーティング・システムなし
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -830+512/527
ｺｰﾄﾞ日付指定名称
[830]20030212中国仕様
[512]19951002ラジオ MB スペシャル、VK、RDS 付き
20060124COMAND APS、DVDチェンジャ付き
[527]20030422ナビゲーション付き COMAND DVD APS
 		001
70 A 002 542 17 18
センサ
ステアリング・アングル・センサ 		001
80 A 230 545 01 04
ランプ・スイッチ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]1270小石205A/505A
1270小石215A/515A/805A
1270小石535A
3400ランデヴー217A/517A/807A
3400ランデヴー537A
3447ベリー・レッド207A/507A
3447ベリー・レッド287A/587A
5168ティール・ブルー202A/502A
7376アルパカ・グレー208A/508A
7376アルパカ・グレー288A/588A
7376アルパカ・グレー218A/518A/808A
7376アルパカ・グレー538A
8487テラコッタ227A-809/527A-809/817A-809
8788マラケシ214A/804A/514A
9116黒、つや消し201A+X00/201A+X50/501A+X00/501A+X50
9116黒、つや消し011A/211A/511A/801A/221A/521A/524A/811A
9116黒、つや消し228A/528A/828A
9116黒、つや消し531A
9116黒、つや消し281A+X00/281A+X50/581A+X00/581A+X50
9116黒、つや消し011A/211A/511A/801A/221A/521A/811A
9116黒、つや消し011A/211A/511A/801A/221A/521A/811A/541A/831A
9117グラファイト・グレー281A/581A
9117グラファイト・グレー281A-X00-X50/581A-X00-X50
9117グラファイト・グレー001A/201A-X00-X50/501A-X00-X50
 		001 L
80 A 230 545 08 04
ランプ・スイッチ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 L
80 A 230 545 04 04
ランプ・スイッチ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]1270小石205A/505A
1270小石215A/515A/805A
1270小石535A
3400ランデヴー217A/517A/807A
3400ランデヴー537A
3447ベリー・レッド207A/507A
3447ベリー・レッド287A/587A
5168ティール・ブルー202A/502A
7376アルパカ・グレー208A/508A
7376アルパカ・グレー288A/588A
7376アルパカ・グレー218A/518A/808A
7376アルパカ・グレー538A
8487テラコッタ227A-809/527A-809/817A-809
8788マラケシ214A/804A/514A
9116黒、つや消し201A+X00/201A+X50/501A+X00/501A+X50
9116黒、つや消し011A/211A/511A/801A/221A/521A/524A/811A
9116黒、つや消し228A/528A/828A
9116黒、つや消し531A
9116黒、つや消し281A+X00/281A+X50/581A+X00/581A+X50
9116黒、つや消し011A/211A/511A/801A/221A/521A/811A
9116黒、つや消し011A/211A/511A/801A/221A/521A/811A/541A/831A
9117グラファイト・グレー281A/581A
9117グラファイト・グレー281A-X00-X50/581A-X00-X50
9117グラファイト・グレー001A/201A-X00-X50/501A-X00-X50
 		001 R
80 A 230 545 09 04
ランプ・スイッチ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 R
90 A 220 427 03 12
ガイド
ランプ・スイッチ 		001
100 A 004 994 01 45
ヒューズ
インストルメント・パネルに取り付けるランプ・スイッチ 		002
110 N 000000 000522
鉄板ビス
インストルメント・パネルに取り付けるランプ・スイッチ
4.2X16 		002
130 A 001 545 87 14
スイッチ
足踏式パーキング・ブレーキ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
130 A 001 545 87 14
スイッチ
足踏式パーキング・ブレーキ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
140 A 001 545 21 09
スイッチ
ストップ･ランプ･スイッチ / ペダル・ベアリング・ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
160 A 000 545 24 10
スイッチ 001
200 A 000 545 30 22
スイッチ
ステアリング・コラム･チュ−ブ調整 		001
200 A 000 545 31 22
スイッチ
ステアリング・コラム･チュ−ブ調整

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]5C94ダーク・ティール・ブルー202A/502A
7F04ダーク・アルパカ・グレー208A/508A
7F04ダーク・アルパカ・グレー288A/588A128
7F04ダーク・アルパカ・グレー218A/518A/808A
7F04ダーク・アルパカ・グレー538A
8J06ストーン205A/505A
8K49ダーク・パール215A/515A/805A
8K49ダーク・パール535A
9051ブラック001A/201A/501A
9051ブラック207A/507A
9051ブラック281A/581A
9051ブラック287A/587A
9051ブラック288A/588A129
9051ブラック217A/517A/807A
9051ブラック227A-809/527A-809/817A-809
9051ブラック011A/211A/511A/801A/214A/514A/804A/221A/521A/524A/811A
9051ブラック228A/528A/828A
9051ブラック531A
9051ブラック537A
9051ブラック011A/211A/511A/801A/214A/514A/804A/221A/521A/811A
9051ブラック011A/211A/511A/801A/214A/514A/804A/221A/521A/811A/541A/831A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19980901ヒータ付きステアリング・ホイール
 		001
210 A 033 545 62 32
コントロールユニット
ステアリング・コラム・スイッチ・モジュール用

[018]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
220 A 230 545 18 08
スタート・スイッチ

これに変更 A 230 545 23 08

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
220 A 230 545 23 08
スイッチ

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
900 A 038 545 48 28
プラグ
ブレーキ・ランプ・スイッチ、無色
3-PIN MCP2.8;S9/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
901 A 038 545 47 28
プラグ
ブレーキ・ランプ・スイッチ、黒
3 PIN MCP2.8;S9/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
902 A 013 545 76 26
コンタクト・ソケット
ストップ・ランプ・スイッチ
0.5-1.0 MM2 MCP2.8;S9/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		NB
905 A 004 545 20 26
ハウジング
パーキング・ブレーキ・スイッチ
1-PIN 		001
906 A 003 545 02 26
コンタクト・スプリング
パーキング・ブレーキ・スイッチ
0.5-1.5 MM2 		001
910 A 220 545 00 26
ソケット・スリーブ
ステアリング・コラム・モジュール
14-PIN MLK1.2;N80 		001
911 A 016 545 41 26
コンタクト・ソケット
ステアリング・コラム・モジュール
0.25-0.5 MM2 MQS;N80 		NB
911 A 021 545 36 26
コンタクト・ソケット
ステアリング・コラム・モジュール
0.5-0.75 MM2 MQS;N80 		NB
911 A 008 545 55 26
コンタクト・ソケット
ステアリング・コラム・モジュール
0.75 MM2 MQS;N80 		NB
911 A 000 540 46 05
電気ケーブル
ステアリング・コラム・モジュール
0.75 MM2 MQS SN;N80

ﾌｯﾄﾉｰﾄ解説
[060]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
915 A 002 540 86 81
コネクタ・ハウジング
ランプ・スイッチ
14-PIN MQS;S1 		001
916 A 008 545 55 26
コンタクト・ソケット
ランプ・スイッチ
0.75 MM2 MQS;S1 		NB
