: SL ロードスター
230.472 => SL 55 AMG
M: 113995
GA: 722643

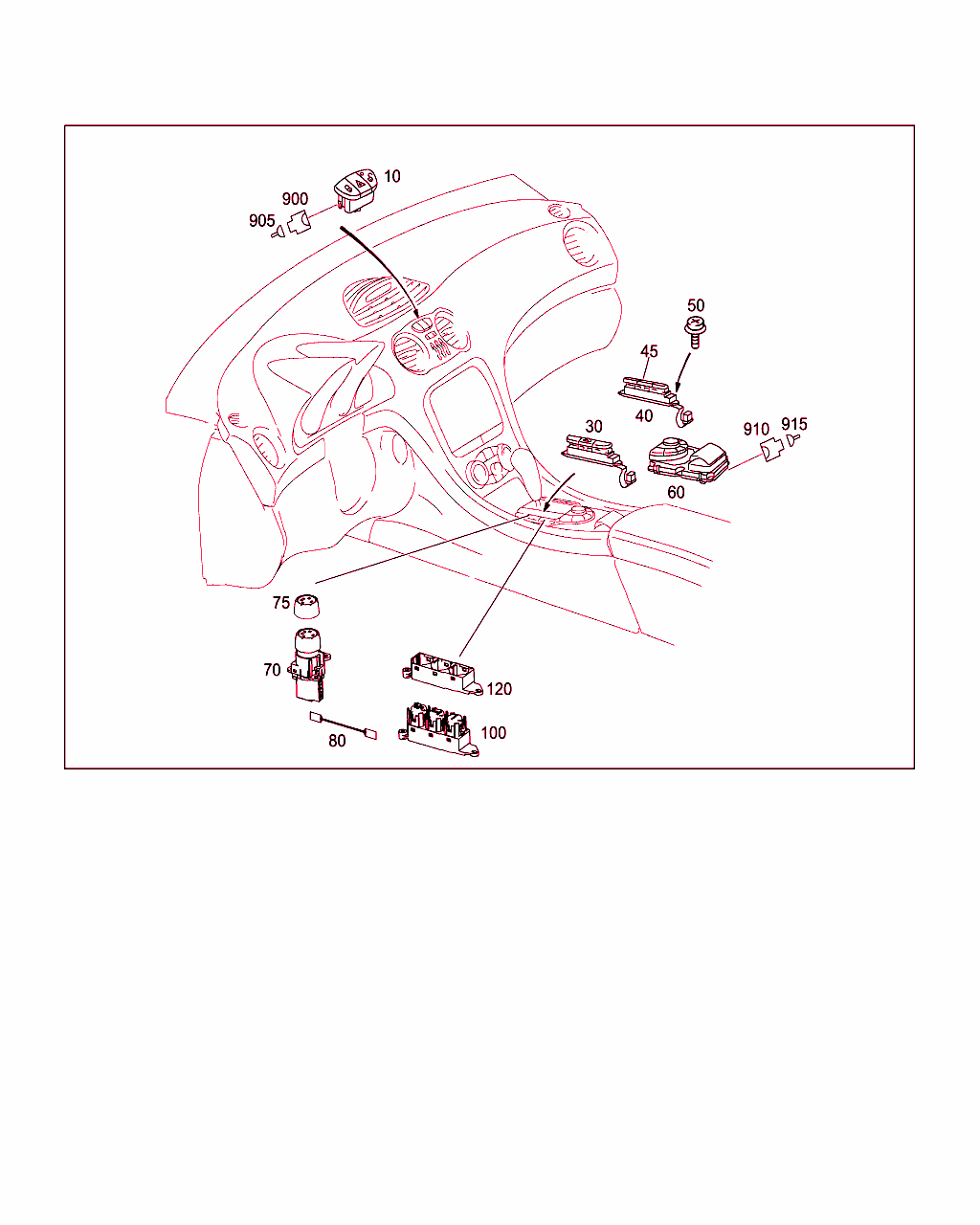

Schema

B82062000051.130813

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 821 34 51
スイッチ
インストルメント・パネル上部に

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]1265ストーン205A/505A
5171ダーク・ティール・ブルー202A/502A
7379ダーク・アルパカ・グレー208A/508A/288A/588A
7379ダーク・アルパカ・グレー218A/518A/808A
7379ダーク・アルパカ・グレー538A
8522ダーク・パール215A/515A/805A
8522ダーク・パール535A
9116黒、つや消し001A/201A/501A
9116黒、つや消し207A/507A
9116黒、つや消し281A/581A/287A/587A
9116黒、つや消し217A/517A/807A
9116黒、つや消し227A-809/527A-809/817A-809
9116黒、つや消し011A/211A/511A/524A/801A/214A/514A/804A/221A/521A/811A
9116黒、つや消し228A/528A/828A
9116黒、つや消し531A
9116黒、つや消し537A
9116黒、つや消し011A/211A/511A/801A/214A/514A/804A/221A/521A/811A
9116黒、つや消し011A/211A/511A/801A/214A/514A/804A/221A/521A/811A/541A/831A
 		001
30 A 230 820 09 10
スイッチ
スイッチ・ブロック、左 / シフト・レバー

これに変更 A 230 905 00 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: F 165370 => まで 日付: 30/07/2010

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
30 A 230 821 28 51
スイッチ・ブロック
スイッチ・ブロック、左 / シフト・レバー

これに変更 A 230 905 01 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[005]
ID ナンバ F012131 以前では、シフト・レバー・カバーおよびアンダ・オペレーティング・フィールドの          すべてのスイッチを、車両の装備に応じて一緒に注文してください

[004]まで ｼｬｼ: F 165370 => まで 日付: 30/07/2010

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+219
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[219]19970729ディストロニック・システム (ART)
 		001
30 A 230 820 09 10
スイッチ
スイッチ・ブロック、左 / シフト・レバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
30 A 230 870 40 10
スイッチ・ブロック
スイッチ・ブロック、左 / シフト・レバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
30 A 230 905 00 00
スイッチ・ブロック
スイッチ・ブロック、左 / シフト・レバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
30 A 230 905 01 00
スイッチ・ブロック
スイッチ・ブロック、左 / シフト・レバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+219
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[219]19970729ディストロニック・システム (ART)
 		001
40 A 230 821 29 51
スイッチ
スイッチ・ブロック、右 / シフト・レバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970729パークトロニック・システム (PTS)
 		001
40 A 230 821 30 51
スイッチ
スイッチ・ブロック、右 / シフト・レバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19970729補助ヒータ
 		001
40 A 230 821 31 51
スイッチ
スイッチ・ブロック、右 / シフト・レバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220+228
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970729パークトロニック・システム (PTS)
[228]19951211補助ヒータ
19970729補助ヒータ
 		001
40 A 230 870 38 10
スイッチ・ブロック
スイッチ・ブロック、右 / シフト・レバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
45 A 230 820 77 10
スイッチ・ブロック
ブラインド・カバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -220-228
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970729パークトロニック・システム (PTS)
[228]19951211補助ヒータ
19970729補助ヒータ
 		001
50 A 001 984 58 29
6角丸頭ボルト
左右スイッチ・ブロック / センタ・コンソール
4X16 		008
60 A 230 821 35 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

これに変更 A 230 821 52 51

ﾌｯﾄﾉｰﾄ解説
[005]
ID ナンバ F012131 以前では、シフト・レバー・カバーおよびアンダ・オペレーティング・フィールドの          すべてのスイッチを、車両の装備に応じて一緒に注文してください

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
60 A 230 821 52 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
60 A 230 821 37 51
スイッチ・ブロック
スイッチ・ブロック、シフト・レバー後ろ

これに変更 A 230 821 54 51

ﾌｯﾄﾉｰﾄ解説
[005]
ID ナンバ F012131 以前では、シフト・レバー・カバーおよびアンダ・オペレーティング・フィールドの          すべてのスイッチを、車両の装備に応じて一緒に注文してください

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
60 A 230 821 54 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+487
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
60 A 230 821 36 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

ﾌｯﾄﾉｰﾄ解説
[005]
ID ナンバ F012131 以前では、シフト・レバー・カバーおよびアンダ・オペレーティング・フィールドの          すべてのスイッチを、車両の装備に応じて一緒に注文してください

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487-500+882
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
19991129盗難防止警報システムセンサおよびサイレン
 		001
60 A 230 821 53 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487-500+882
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
19991129盗難防止警報システムセンサおよびサイレン
 		001
60 A 230 821 38 51
スイッチ・ブロック
スイッチ・ブロック、シフト・レバー後ろ

これに変更 A 230 821 55 51

ﾌｯﾄﾉｰﾄ解説
[005]
ID ナンバ F012131 以前では、シフト・レバー・カバーおよびアンダ・オペレーティング・フィールドの          すべてのスイッチを、車両の装備に応じて一緒に注文してください

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487+882
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
19991129盗難防止警報システムセンサおよびサイレン
 		001
60 A 230 821 55 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+487+882
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
19991129盗難防止警報システムセンサおよびサイレン
 		001
60 A 230 821 39 51
スイッチ・ブロック
スイッチ・ブロック、シフト・レバー後ろ

これに変更 A 230 821 56 51

ﾌｯﾄﾉｰﾄ解説
[005]
ID ナンバ F012131 以前では、シフト・レバー・カバーおよびアンダ・オペレーティング・フィールドの          すべてのスイッチを、車両の装備に応じて一緒に注文してください

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 500
ｺｰﾄﾞ日付指定名称
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
 		001
60 A 230 821 56 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487-882-P99+500
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
19991129盗難防止警報システムセンサおよびサイレン
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
 		001
60 A 230 821 40 51
スイッチ・ブロック
スイッチ・ブロック、シフト・レバー後ろ

これに変更 A 230 821 57 51

ﾌｯﾄﾉｰﾄ解説
[005]
ID ナンバ F012131 以前では、シフト・レバー・カバーおよびアンダ・オペレーティング・フィールドの          すべてのスイッチを、車両の装備に応じて一緒に注文してください

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 500+882
ｺｰﾄﾞ日付指定名称
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
19991129盗難防止警報システムセンサおよびサイレン
 		001
60 A 230 821 57 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+500+882
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
19991129盗難防止警報システムセンサおよびサイレン
 		001
60 A 230 821 41 51
スイッチ・ブロック
スイッチ・ブロック、シフト・レバー後ろ

これに変更 A 230 821 58 51

ﾌｯﾄﾉｰﾄ解説
[005]
ID ナンバ F012131 以前では、シフト・レバー・カバーおよびアンダ・オペレーティング・フィールドの          すべてのスイッチを、車両の装備に応じて一緒に注文してください

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487+500
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
 		001
60 A 230 821 58 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+487+500
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
 		001
60 A 230 821 42 51
スイッチ・ブロック
スイッチ・ブロック、シフト・レバー後ろ

これに変更 A 230 821 59 51

ﾌｯﾄﾉｰﾄ解説
[005]
ID ナンバ F012131 以前では、シフト・レバー・カバーおよびアンダ・オペレーティング・フィールドの          すべてのスイッチを、車両の装備に応じて一緒に注文してください

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487+500+882
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
19991129盗難防止警報システムセンサおよびサイレン
 		001
60 A 230 821 59 51
スイッチ
スイッチ・ブロック、シフト・レバー後ろ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+487+500+882
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
[500]19951002格納式左右ドア・ミラー
19970729電動格納式ドアミラー
[882]19951002車内保護システム/牽引防止装置 (EDW 装備のみ)
19991129盗難防止警報システムセンサおよびサイレン
 		001
60 A 230 870 37 10
スイッチ・ブロック
スイッチ・ブロック、シフト・レバー後ろ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
60 A 230 870 36 10
スイッチ・ブロック
スイッチ・ブロック、シフト・レバー後ろ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+P99
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19970729米国仕様
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 L
60 A 230 870 46 10
ボタン・スイッチ
スイッチ・ブロック、シフト・レバー後ろ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460+494+P99
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
19970729カナダ仕様
[494]19951002カリフォルニア仕様
19970729米国仕様
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 L
900 A 035 545 45 28
ハウジング
運転席スイッチ類
6 PIN MQS;S6/1 		001
905 A 008 545 55 26
コンタクト・ソケット
運転席スイッチ類
0.75 MM2 MQS;S6/1 		NB
910 A 035 545 89 28
ハウジング
スタート・ストップ・スイッチ
2-PIN MQS
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
910 A 034 545 75 28
ハウジング
アンダ・オペレーティング・フィールド・コントロール・ユニット
8-PIN MQS;N72 		001
910 A 220 545 67 28
ハウジング
アンダ・オペレーティング・フィールド・コントロール・ユニット
10-PIN;N72 		001
915 A 032 545 39 28
コンタクト・ピン
スタート・ストップ・スイッチ
0.75 MM2 MQS
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
915 A 008 545 55 26
コンタクト・ソケット
アンダ・オペレーティング・フィールド・コントロール・ユニット
0.75 MM2 MQS;N72 		NB
