一覧

: SL ロードスター
230.474 => SL 55 AMG
M: 113992
GA: 722643

Schema

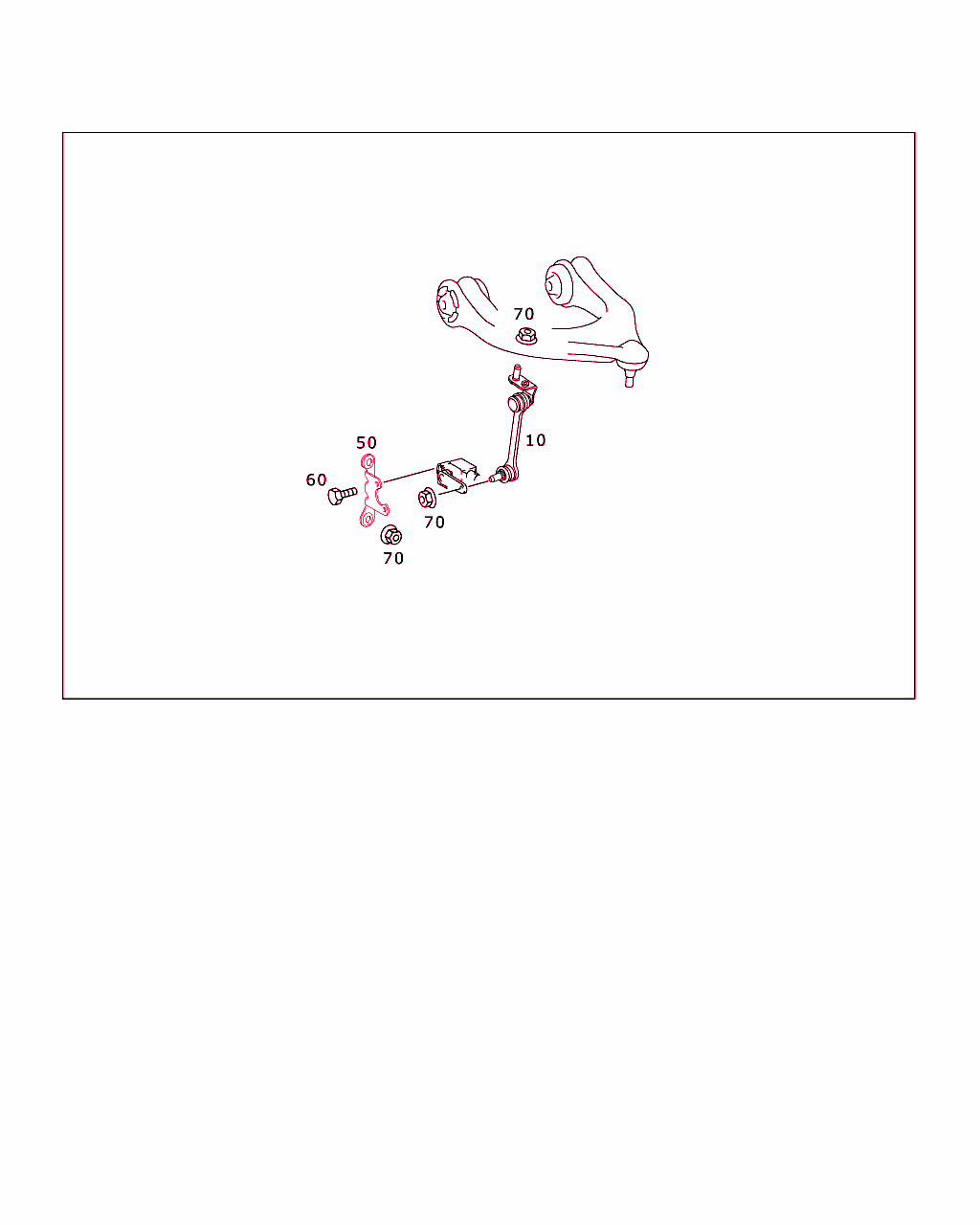

B33035000016.011121

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 320 00 89
ロッド
左

[015]まで ｼｬｼ: F 052219 => まで 日付: 29/04/2003
 		001
10 A 230 320 04 89
ロッド
左

[016]から ｼｬｼ: F 052220 => から 日付: 29/04/2003
 		001
10 A 230 320 00 89
ロッド
右

[015]まで ｼｬｼ: F 052219 => まで 日付: 29/04/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
10 A 230 320 04 89
ロッド
右

[016]から ｼｬｼ: F 052220 => から 日付: 29/04/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
50 A 230 327 01 40
ホルダー
/ 左フロント・レベル・センサ 		001
50 A 230 327 03 40
ホルダー
/ 右フロント・レベル・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
60 N 000000 000682
6角ボルト
左センサ用ブラケット取付部
M5X10 		002
60 N 000000 000682
6角ボルト
右センサ用ブラケット取付部
M5X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
 		002
70 N 000000 003477
ナット
センサ・ブラケット / 左アッパ・アーム
M6 		002
70 N 000000 003477
ナット
センサ・ブラケット / 左アッパ・アーム
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
 		002
70 N 000000 003477
ナット
コネクティング・ロッド / 上部左コントロール・アーム
M6 		001
70 N 000000 003477
ナット
コネクティング・ロッド / 上部右コントロール・アーム
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
70 N 000000 003477
ナット
コネクティング・ロッド / 左センサ
M6 		001
70 N 000000 003477
ナット
コネクティング・ロッド / 左センサ
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]19970729ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
