一覧

: SL ロードスター
230.474 => SL 55 AMG
M: 113992
GA: 722643

Schema

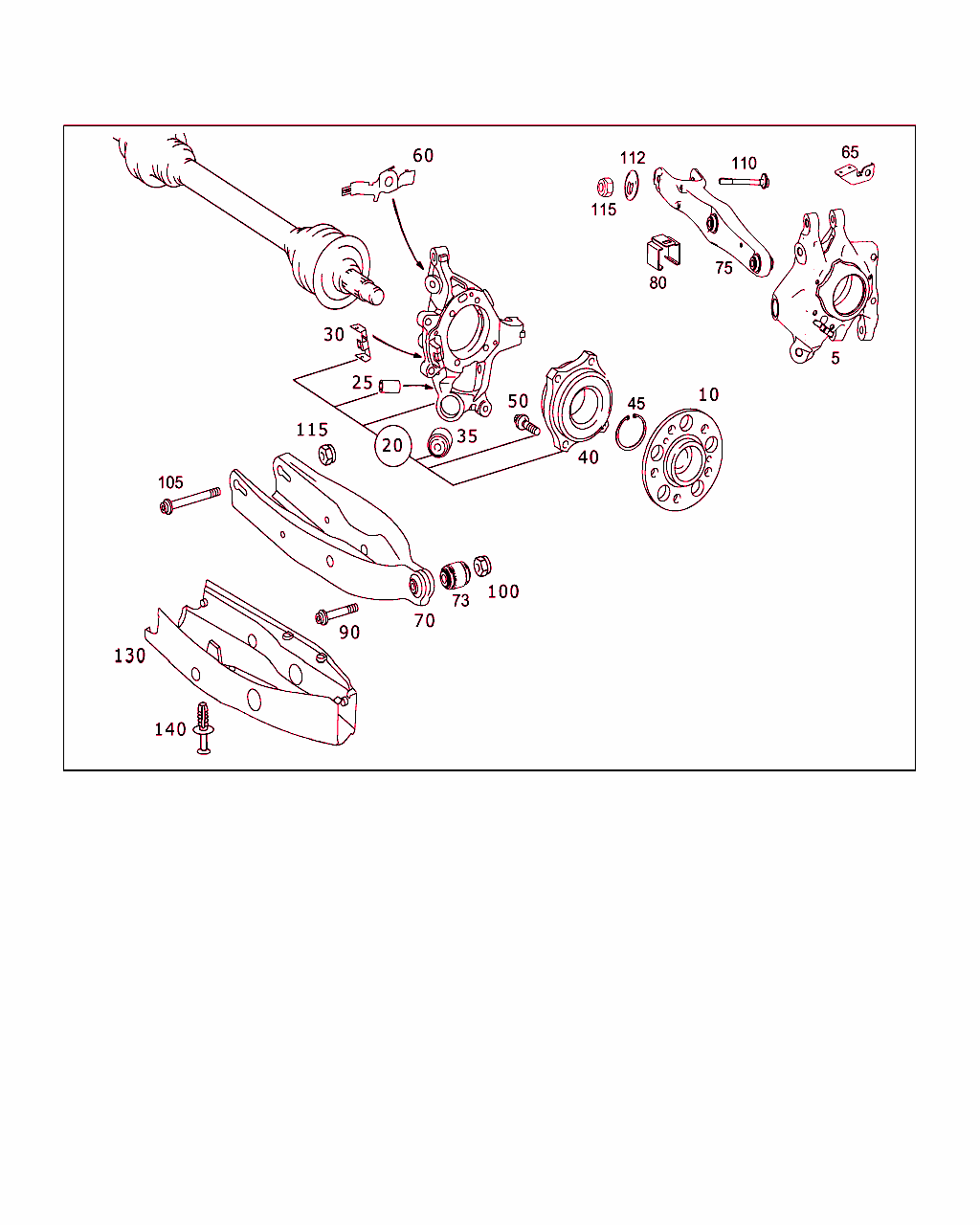

B35075000062.140625

[image]

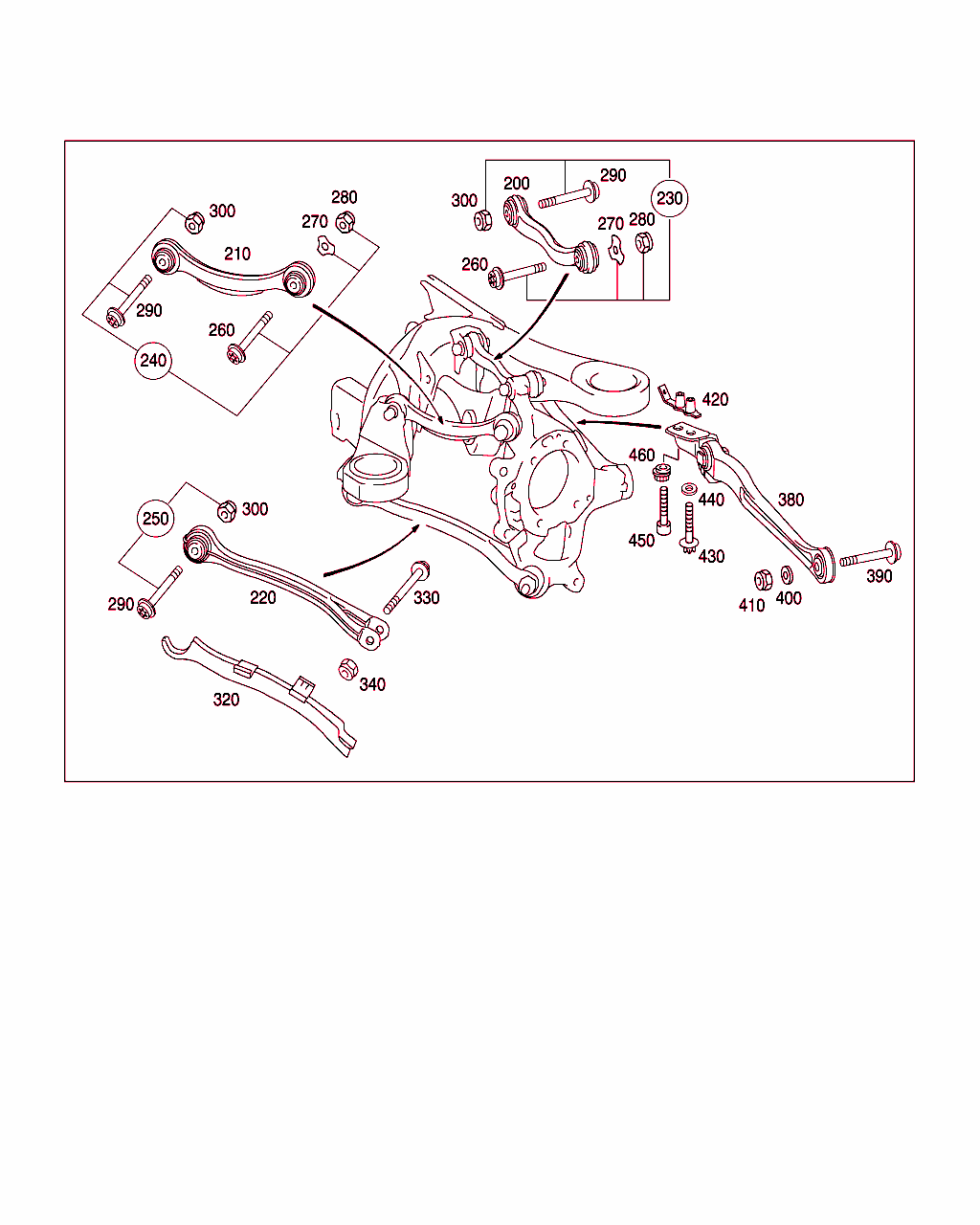

B35075000063.030212

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 357 01 08
ホイール・フランジ
左および右

これに変更 A 230 357 03 08 		002
10 A 230 357 03 08
フランジ
左および右 		002
20 A 230 350 51 08
ホイールキャリア
左パッケージ 		001
20 A 230 350 52 08
ホイールキャリア
右パッケージ 		001
25 A 230 357 00 48
スリーブ
左および右 		002
35 A 211 352 08 65
ラバー・ブッシュ
ホイール・キャリア 		002
40 A 230 981 01 27
アンギュラ・ベアリング
リヤ・ホイール･ベアリング

ﾌｯﾄﾉｰﾄ解説
[026]
WIS に注意のこと
 		002
50 A 001 990 35 03
アウタ6角丸頭ボルト
ホイール・キャリアに取り付けるホイール・ベアリング

これに変更 A 001 990 42 03 		008
50 A 001 990 42 03
アウタ6角丸頭ボルト
ホイール・キャリアに取り付けるホイール・ベアリング 		008
60 A 230 546 28 43
ホルダー
左ホイール・キャリアへ 		001
60 A 230 546 29 43
ホルダー
右ホイール・キャリアへ 		001
65 A 230 546 38 43
ホルダー
左ホイール・キャリアのリヤ・アクスル配線取回し
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
65 A 230 546 39 43
ホルダー
右ホイール・キャリアのリヤ・アクスル配線取回し
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
70 A 230 350 29 06
プル・ロッド
左および右 		002
73 A 204 352 00 27
ジョイント
左 		001
73 A 204 352 00 27
ジョイント
右 		001
80 A 230 540 08 40
ホルダー
ケーブル・ホルダ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
90 N 000912 014089
シリンダ・ボルト
ホイール・キャリアに取り付けるスプリング・リンク
M14X1.5X120 		002
100 N 913023 014003
ナット
ホイール・キャリアに取り付けるスプリング・リンク
M14X1.5 		002
105 A 003 990 34 12
ボルト
リヤ・アクスル・サポートに取り付けるスプリング・リンク 		002
115 N 000000 003276
ナット
リヤ・アクスル・サポートに取り付けるスプリング・リンク
M12X1.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
130 A 230 352 06 88
カバー
スプリング・リンクに 		002
140 A 000 990 54 92
リベット
カバー取付部 / スプリング・リンク
6 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		004
200 A 211 350 29 06
キャンバ・ストラット
左キャンバ･アーム 		001
200 A 211 350 30 06
キャンバ・ストラット
右キャンバ･アーム 		001
210 A 211 350 31 06
ラジアス・アーム
左ラジアス・アーム 		001
210 A 211 350 32 06
ラジアス・アーム
右ラジアス・アーム 		001
220 A 211 350 26 06
スラスト・ロッド
スラスト・アーム 		002
230 A 211 990 03 99
TS 固定部品
キャンバ・アーム 		002
240 A 211 990 03 99
TS 固定部品
ラジアス･アーム 		002
250 A 211 990 01 99
TS 固定部品
スラスト・アーム 		002
260 A 013 990 14 01
ボルト
ホイール・キャリアに取り付けるキャンバ・アーム 		002
260 A 013 990 14 01
ボルト
ホイール・キャリアに取り付けるラジアス･アーム 		002
270 A 230 357 00 75
ウインドウ
ホイール・キャリアに取り付けるキャンバ・アーム 		002
270 A 230 357 00 75
ウインドウ
ホイール・キャリアに取り付けるラジアス･アーム 		002
280 N 000000 003276
ナット
ホイール・キャリアに取り付けるキャンバ・アーム
M12X1.5 		002
280 N 913023 014003
ナット
ホイール・キャリアに取り付けるキャンバ・アーム
M14X1.5 		002
280 N 000000 003276
ナット
ホイール・キャリアに取り付けるラジアス･アーム
M12X1.5 		002
280 N 913023 014003
ナット
ホイール・キャリアに取り付けるラジアス･アーム
M14X1.5 		002
290 A 211 984 01 29
ボルト
リヤアクスル・サポートのスラスト・ロッド/キャンバ・アーム/ラジアス・アーム

これに変更 A 002 990 67 05

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		006
290 A 002 990 67 05
シリンダ・ボルト
リヤアクスル・サポートのスラスト・ロッド/キャンバ・アーム/ラジアス・アーム
M14X1.5X65 		006
300 N 000000 003276
ナット
リヤアクスル・サポートのスラスト・ロッド/キャンバ・アーム/ラジアス・アーム
M12X1.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		006
300 N 913023 014003
ナット
リヤアクスル・サポートのスラスト・ロッド/キャンバ・アーム/ラジアス・アーム
M14X1.5 		006
320 A 230 352 00 88
カバー
/ スラスト・ロッド 		002
330 A 211 984 01 29
ボルト
ホイール・キャリアのスラスト・ロッド

これに変更 A 002 990 67 05

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
330 A 002 990 67 05
シリンダ・ボルト
ホイール・キャリアのスラスト・ロッド
M14X1.5X65 		002
340 N 913023 014003
ナット
ホイール・キャリアのスラスト・ロッド
M14X1.5 		002
380 A 230 350 03 29
スラスト・ロッド
左ガイド・ストラット 		001
380 A 230 350 04 29
スラスト・ロッド
右ガイド・ストラット 		001
390 N 000912 012153
ボルト
ホイール・キャリアに取り付けるタイ・ロッド
M12X1.5X60-10.9 		002
400 A 140 352 13 76
ウインドウ
ガイド・ストラット / ?ホイール・キャリア 		002
410 N 000000 003276
ナット
ガイド・ストラット / ?ホイール・キャリア
M12X1.5 		002
420 A 230 357 10 42
タップ・プレート
タップ・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
430 A 211 984 02 29
ボルト
フロント・スラスト・ロッド取付部

これに変更 A 003 990 19 22
• +002 A 006 990 63 40

[027]まで ｼｬｼ: F 019816 => まで 日付: 06/05/2002
 		002
430 A 003 990 19 22
ボルト
フロント・スラスト・ロッド取付部

[028]から ｼｬｼ: F 019817 => から 日付: 06/05/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
440 A 006 990 63 40
ウインドウ
フロント・スラスト・ロッド取付部 		002
450 A 013 990 13 01
ボルト
リヤスラスト・ロッド取付部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
460 A 230 352 00 34
ハウジング
エクセントリック・ツール / ガイド・ストラット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
