一覧

: SL ロードスター
230.475 => SL 500
M: 113963
GA: 722633, 722901

Schema

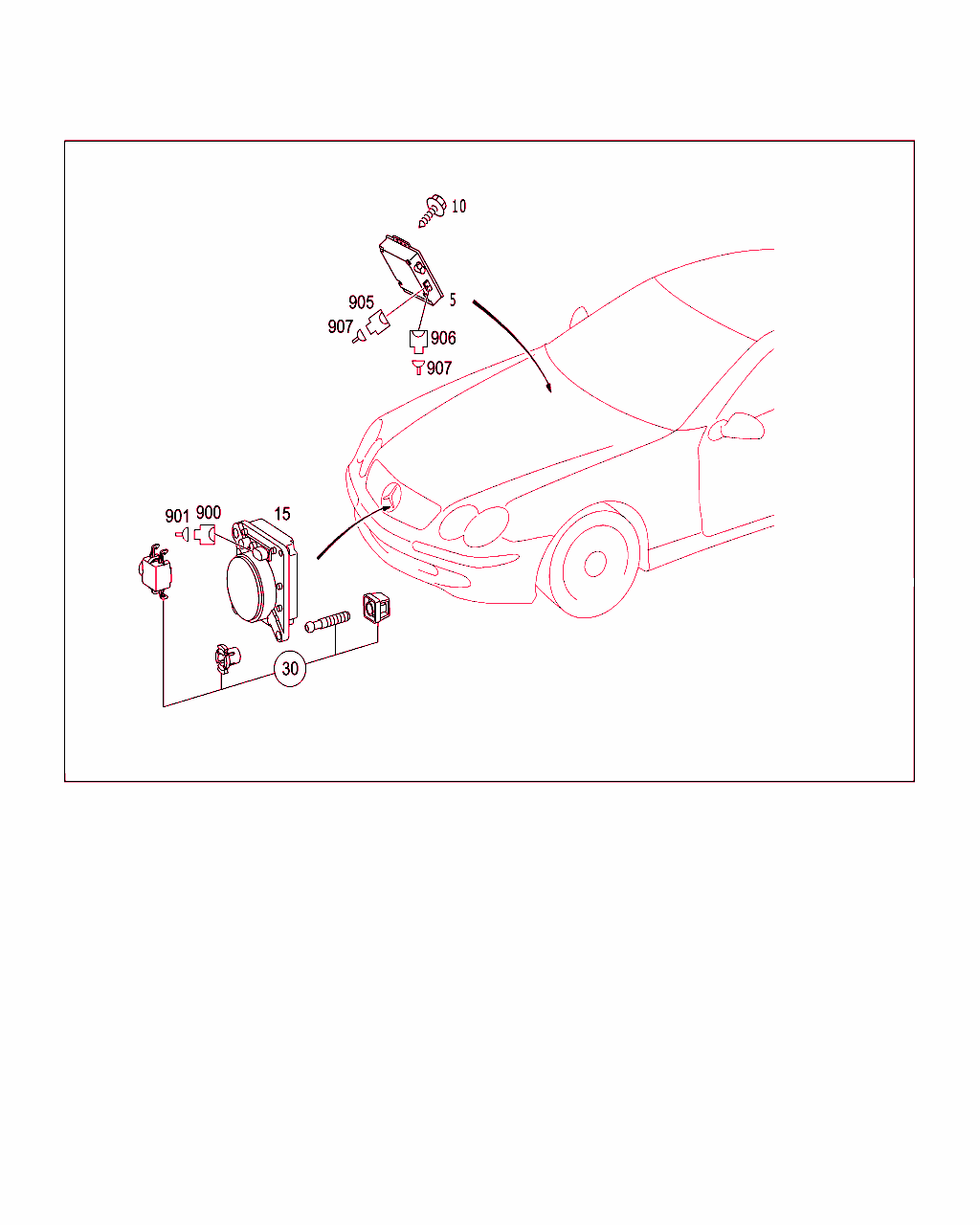

B54755000004.070621

[image]

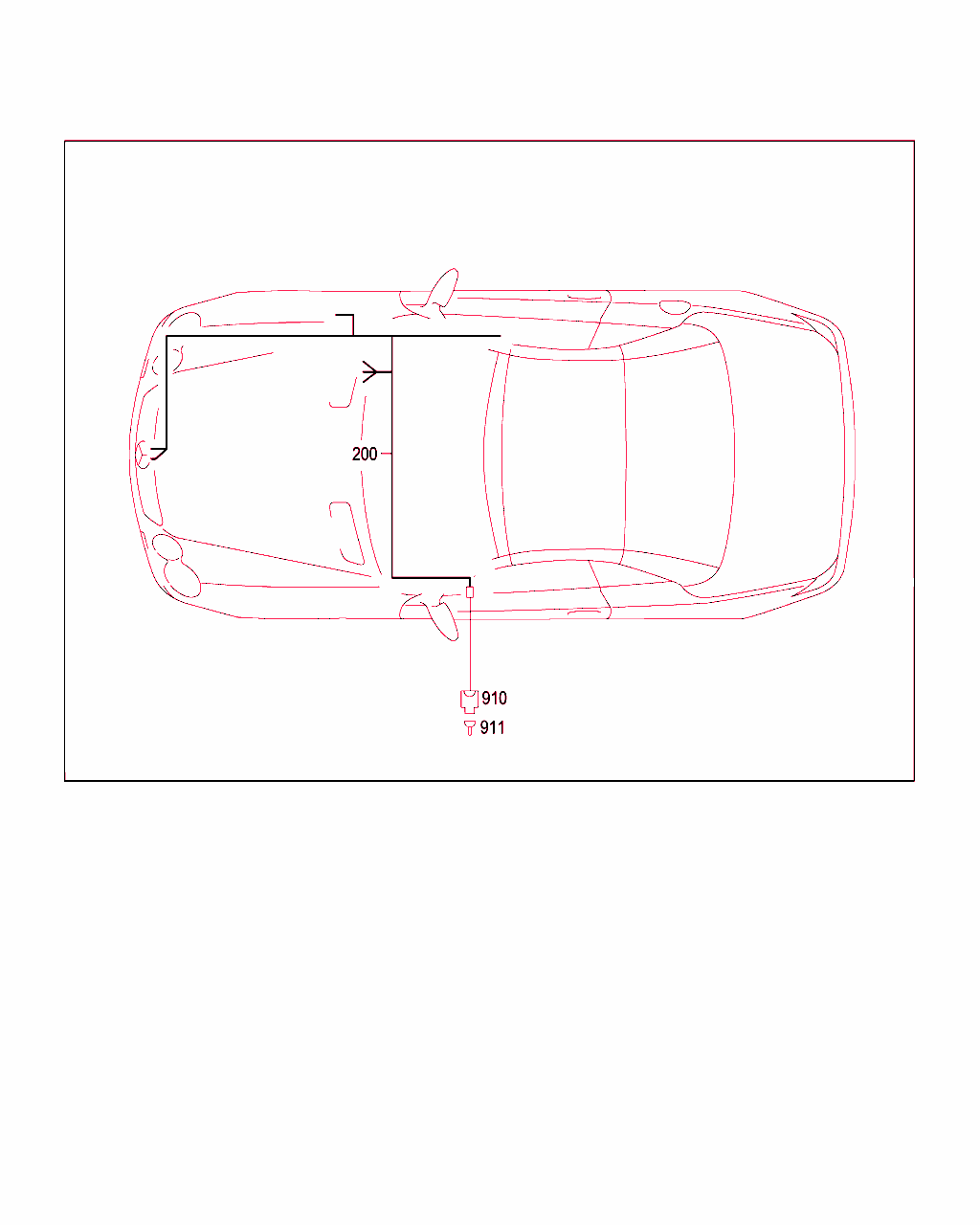

B54755000005.070621

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 031 545 65 32
コントロール・ユニット
助手席フット・スペースのディストロニック・システム

これに変更 A 032 545 56 32

[152]まで ｼｬｼ: F 071047 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
5 A 032 545 56 32
コントロール・ユニット
助手席フット・スペースのディストロニック・システム

これに変更 A 032 545 90 32

[152]まで ｼｬｼ: F 071047 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
5 A 032 545 90 32
コントロール・ユニット
助手席フット・スペースのディストロニック・システム

これに変更 A 033 545 63 32

[152]まで ｼｬｼ: F 071047 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -805+219
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020918変更年 2004 年 1 月
[219]19970729ディストロニック・システム (ART)
 		001
5 A 033 545 63 32
コントロールユニット
助手席フット・スペースのディストロニック・システム

[152]まで ｼｬｼ: F 071047 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -805+219
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020918変更年 2004 年 1 月
[219]19970729ディストロニック・システム (ART)
 		001
10 A 140 990 06 36
ボルト
コントロール・ユニット固定用ツール
M5X14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		003
15 A 000 540 88 17
センサ
ディストロニック・システム、ラジエタ・グリル内

[108]まで ｼｬｼ: F 089503 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
15 A 230 540 09 17
ディスタンス・センサ
ディストロニック・システム、ラジエタ・グリル内

これに変更 A 230 540 14 17

[044]から ｼｬｼ: F 071048 => から 日付: 30/07/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
15 A 230 540 14 17
ディスタンス・センサ
ディストロニック・システム、ラジエタ・グリル内

これに変更 A 230 540 17 17

[044]から ｼｬｼ: F 071048 => から 日付: 30/07/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
15 A 230 540 17 17
ディスタンス・センサ
ディストロニック・システム、ラジエタ・グリル内

これに変更 A 230 540 18 17

[044]から ｼｬｼ: F 071048 => から 日付: 30/07/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
15 A 230 540 18 17
スペーサ・ホイール
ディストロニック・システム、ラジエタ・グリル内

これに変更 A 230 540 00 62

[044]から ｼｬｼ: F 071048 => から 日付: 30/07/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
15 A 230 540 00 62
コントロール・ユニット
ディストロニック・システム、ラジエタ・グリル内

これに変更 A 230 540 01 62

[044]から ｼｬｼ: F 071048 => から 日付: 30/07/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+219
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[219]19970729ディストロニック・システム (ART)
 		001
15 A 230 540 01 62
コントロールユニット
ディストロニック・システム、ラジエタ・グリル内

[044]から ｼｬｼ: F 071048 => から 日付: 30/07/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+219
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[219]19970729ディストロニック・システム (ART)
 		001
30 A 001 540 63 17
ソケット
ディストロニック・システム・センサ

[108]まで ｼｬｼ: F 089503 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
200 A 230 540 94 07
ケーブル・ハーネス
ディストロニック・システム

[108]まで ｼｬｼ: F 089503 => まで 日付: 28/05/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
200 A 230 540 74 05
ケーブル・ハーネス
ディストロニック・システム

[044]から ｼｬｼ: F 071048 => から 日付: 30/07/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
200 A 230 540 21 10
ケーブル・ハーネス
車間距離制御クルーズ・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219+806
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
[806]19951002モデル・イヤー変更
20021202変更年 2005 年 1 月
 		001
200 A 230 540 21 10
ケーブル・ハーネス
車間距離制御クルーズ・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219
ｺｰﾄﾞ日付指定名称
[219]19970729ディストロニック・システム (ART)
 		001
900 A 210 540 36 81
クラッチ
ディストロニック用レーダ・センサ
6-PIN MQS;B29 		001
900 A 220 540 07 81
ハウジング
6-PIN MQS 		001
900 A 000 545 26 46
カバー 001
901 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[060]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
905 A 034 545 75 28
ハウジング
ディストロニック・コントロール・ユニット (ディストロニック・システム)
8-PIN MQS;N63/1 		001
906 A 034 545 76 28
ハウジング
ディストロニック・コントロール・ユニット (ディストロニック・システム)
8-PIN;N63/1 		001
907 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[060]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
910 A 037 545 59 28
プラグ
コネクタ、電源供給、 2 ピン (CAN C)
2-PIN MQS

[153]まで ｼｬｼ: F 101444 => まで 日付: 13/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
910 A 049 545 85 28
クラッチ
コネクタ、電源供給、 2 ピン (CAN C)
2-PIN MQS;X30/18

[154]から ｼｬｼ: F 101445 => から 日付: 13/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
911 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
