一覧

SL ロードスター
231.457 => SL 350
M: 276954
GA: 722906

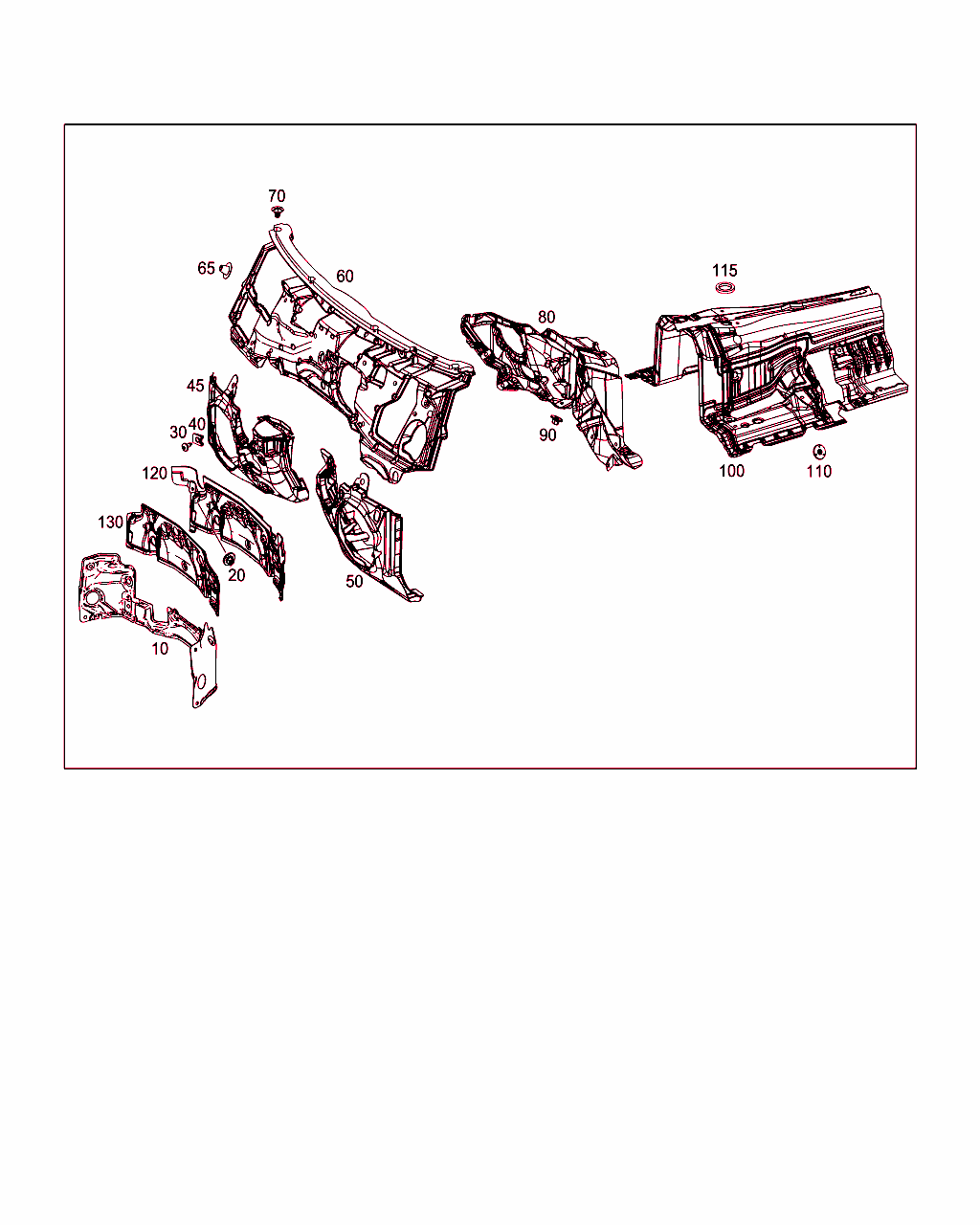

Schema

B68055000096.160317

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 231 682 08 00
インシュレータ
エンジン・ルーム・パーティション

これに変更 A 231 682 30 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: F => まで 日付: 31/08/2016
 		001
10 A 231 682 30 00
インシュレータ
エンジン・ルーム・パーティション 		001
20 A 000 990 28 62
プラスチック・ナット
インシュレータ固定用ツール 		001
30 N 000000 000815
鉄板ビス
インシュレータ固定用ツール
4,8X16 		002
40 A 003 994 85 45
ばね板ナット
インシュレータ固定用ツール
4.8/0.5-2.5 MM 		002
45 A 231 682 03 28
インシュレータ
右下ファイア・ウォール

これに変更 A 231 682 26 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A => まで 日付: 08/01/2013
[005]まで ｼｬｼ: F => まで 日付: 31/10/2016
 		001 L
45 A 231 682 26 00
インシュレータ
右下ファイア・ウォール 		001 L
50 A 231 682 05 28
インシュレータ
ファイヤウォールの左下側 		001 R
60 A 231 682 00 28
インシュレータ
ファイヤウォール、上部

これに変更 A 231 682 25 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A => まで 日付: 08/01/2013
[005]まで ｼｬｼ: F => まで 日付: 31/10/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -811
ｺｰﾄﾞ日付指定名称
[811]20091118ハイ・エンド・サウンド・システム
 		001 L
60 A 231 682 25 00
インシュレータ
ファイヤウォール、上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -811
ｺｰﾄﾞ日付指定名称
[811]20091118ハイ・エンド・サウンド・システム
 		001 L
60 A 231 682 10 28
インシュレータ
ファイヤウォール、上部

これに変更 A 231 682 28 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A => まで 日付: 08/01/2013
[006]まで ｼｬｼ: F => まで 日付: 31/01/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 811
ｺｰﾄﾞ日付指定名称
[811]20091118ハイ・エンド・サウンド・システム
 		001 L
60 A 231 682 28 00
インシュレータ
ファイヤウォール、上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 811
ｺｰﾄﾞ日付指定名称
[811]20091118ハイ・エンド・サウンド・システム
 		001 L
60 A 231 682 02 28
インシュレータ
ファイヤウォール、上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -811
ｺｰﾄﾞ日付指定名称
[811]20091118ハイ・エンド・サウンド・システム
 		001 R
60 A 231 682 11 28
インシュレータ
ファイヤウォール、上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 811
ｺｰﾄﾞ日付指定名称
[811]20091118ハイ・エンド・サウンド・システム
 		001 R
65 A 000 995 16 92
結束バンド・ホルダ
ファイヤ・ウォール上部インシュレータ 		009 L
65 A 000 995 16 92
結束バンド・ホルダ
ファイヤ・ウォール上部インシュレータ 		008 R
70 A 000 991 47 95
クリップ
インシュレータ 		004
80 A 231 682 04 28
インシュレータ
トランスミッション・トンネル前部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20090910変更年12/1
[804]19951002モデル・イヤー変更
20091110変更年13/1
[805]19951002モデル・イヤー変更
20100126変更年14/1
[806]19951002モデル・イヤー変更
20100126変更年15/1
 		001
80 A 231 682 07 00
インシュレータ
トランスミッション・トンネル前部

[007]まで ｼｬｼ: F 047094 => まで 日付: 02/11/2016
 		001
80 A 231 682 16 00
インシュレータ
トランスミッション・トンネル前部

[008]から ｼｬｼ: F 047095 => から 日付: 02/11/2016
 		001
90 A 000 990 28 62
プラスチック・ナット
フロント・インシュレータをトランスミッション・トンネルに 		002
100 A 231 682 07 01
トンネル・インシュレータ
トランスミッション・トンネル後部

これに変更 A 231 682 06 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A => まで 日付: 08/01/2013
[009]まで ｼｬｼ: F => まで 日付: 30/06/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20090910変更年12/1
[804]19951002モデル・イヤー変更
20091110変更年13/1
[805]19951002モデル・イヤー変更
20100126変更年14/1
[806]19951002モデル・イヤー変更
20100126変更年15/1
 		001
100 A 231 682 06 00
トンネル・インシュレータ
トランスミッション・トンネル後部

[007]まで ｼｬｼ: F 047094 => まで 日付: 02/11/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -803-804-805-806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20090910変更年12/1
[804]19951002モデル・イヤー変更
20091110変更年13/1
[805]19951002モデル・イヤー変更
20100126変更年14/1
[806]19951002モデル・イヤー変更
20100126変更年15/1
 		001
100 A 231 682 17 00
トンネル・インシュレータ
トランスミッション・トンネル後部

[008]から ｼｬｼ: F 047095 => から 日付: 02/11/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -803-804-805-806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20090910変更年12/1
[804]19951002モデル・イヤー変更
20091110変更年13/1
[805]19951002モデル・イヤー変更
20100126変更年14/1
[806]19951002モデル・イヤー変更
20100126変更年15/1
 		001
110 A 000 990 28 62
プラスチック・ナット
インシュレータ / トンネル 		007
115 A 231 682 14 00
トンネル・インシュレータ
左上部トランスミッション・トンネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -803-804-805-806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20090910変更年12/1
[804]19951002モデル・イヤー変更
20091110変更年13/1
[805]19951002モデル・イヤー変更
20100126変更年14/1
[806]19951002モデル・イヤー変更
20100126変更年15/1
 		002
120 A 231 620 09 78
パーティション
エンジン・ルーム・パーティション

これに変更 A 231 620 17 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A => まで 日付: 08/01/2013
[010]まで ｼｬｼ: F => まで 日付: 30/11/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U8
ｺｰﾄﾞ日付指定名称
[2U8]20100209代替冷媒
 		001
120 A 231 620 17 00
パーティション
エンジン・ルーム・パーティション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U8
ｺｰﾄﾞ日付指定名称
[2U8]20100209代替冷媒
 		002
120 A 231 620 09 78
パーティション
エンジン・ルーム・パーティション

これに変更 A 231 620 17 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[010]まで ｼｬｼ: F => まで 日付: 30/11/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U8
ｺｰﾄﾞ日付指定名称
[2U8]20100209代替冷媒
 		001
120 A 231 620 18 00
パーティション
エンジン・ルーム・パーティション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U8
ｺｰﾄﾞ日付指定名称
[2U8]20100209代替冷媒
 		001
130 A 231 682 01 61
インシュレータ
エンジン・ルーム・パーティション 		001
