一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

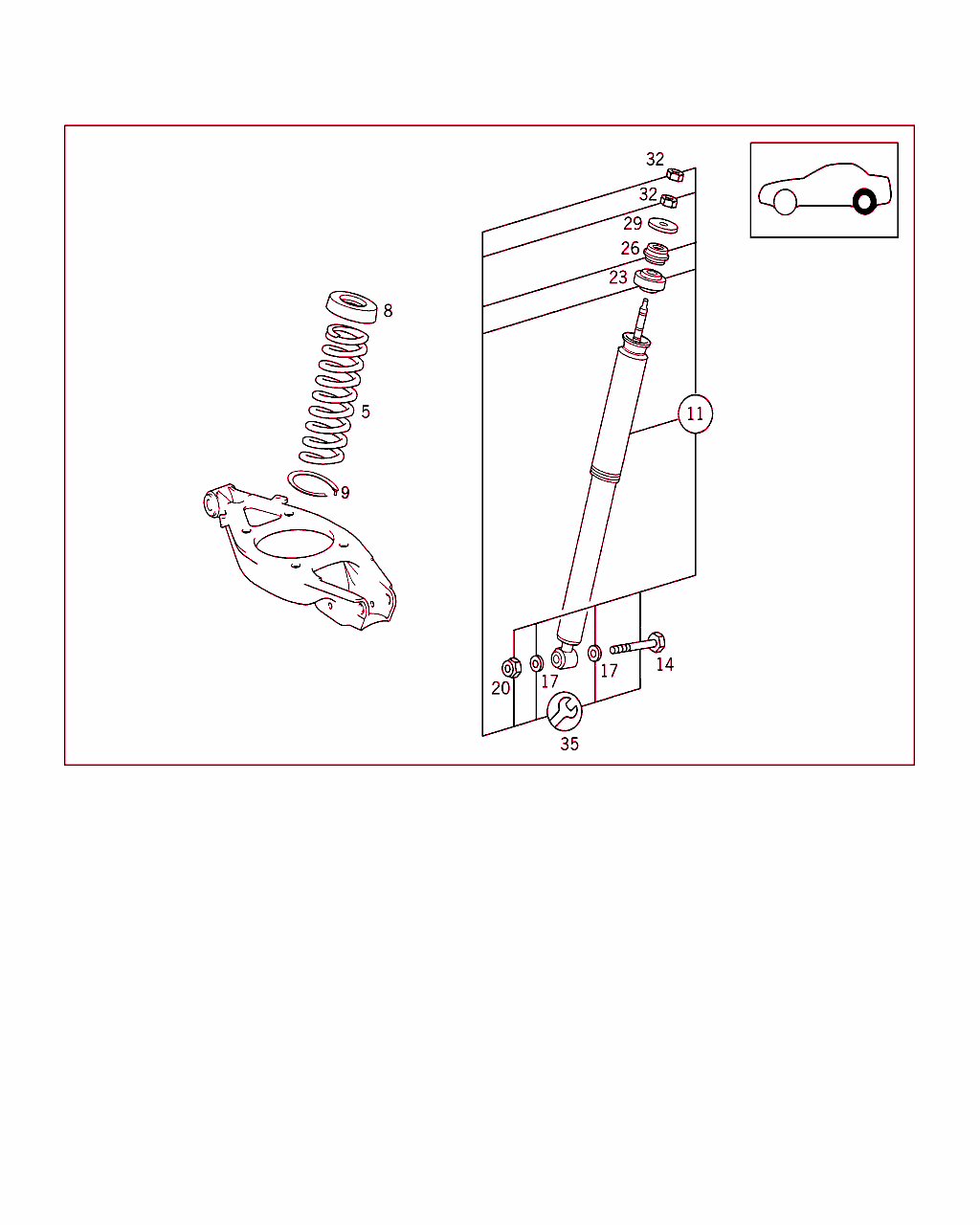

Schema

B32120000011.120508

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 170 324 00 04
リヤ・スプリング
カラー・コード: 1 X ブルー

ﾌｯﾄﾉｰﾄ解説
[015]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
                                         669            スペア・　　　タイヤ　　　　　　　　　　　　　　　　　　　　　　  3
                                         425            オートマチック・トランスミッション　　　　　　　　　　　　　　　  1
  170.447         50                     580            エア・　　　　コンディショナ　　　　　　　　　　　　　　　　　　  1
                                         810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 - 　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              リヤ・スプリング　　　                   パッド　　　　
        -54                           202 324 30 04               210 325 03 84
                                                                                                                             .
      55-                             170 324 00 04               210 325 01 84
==============================================================================================================================
[100]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
 		002
5 A 202 324 30 04
リヤ・スプリング
カラー・コード: 1 X イエロー/ 2 X グレー

ﾌｯﾄﾉｰﾄ解説
[015]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
                                         669            スペア・　　　タイヤ　　　　　　　　　　　　　　　　　　　　　　  3
                                         425            オートマチック・トランスミッション　　　　　　　　　　　　　　　  1
  170.447         50                     580            エア・　　　　コンディショナ　　　　　　　　　　　　　　　　　　  1
                                         810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 - 　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              リヤ・スプリング　　　                   パッド　　　　
        -54                           202 324 30 04               210 325 03 84
                                                                                                                             .
      55-                             170 324 00 04               210 325 01 84
==============================================================================================================================
[100]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
 		002
8 A 210 325 01 84
シム
必要に応じて、突起数、
1 (5 MM )

ﾌｯﾄﾉｰﾄ解説
[015]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
                                         669            スペア・　　　タイヤ　　　　　　　　　　　　　　　　　　　　　　  3
                                         425            オートマチック・トランスミッション　　　　　　　　　　　　　　　  1
  170.447         50                     580            エア・　　　　コンディショナ　　　　　　　　　　　　　　　　　　  1
                                         810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 - 　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              リヤ・スプリング　　　                   パッド　　　　
        -54                           202 324 30 04               210 325 03 84
                                                                                                                             .
      55-                             170 324 00 04               210 325 01 84
==============================================================================================================================
 		002
8 A 210 325 02 84
シム
必要に応じて、突起数、
2 (9 MM) 		002
8 A 210 325 03 84
シム
必要に応じて、突起数、
3 (13 MM)

ﾌｯﾄﾉｰﾄ解説
[015]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
                                         669            スペア・　　　タイヤ　　　　　　　　　　　　　　　　　　　　　　  3
                                         425            オートマチック・トランスミッション　　　　　　　　　　　　　　　  1
  170.447         50                     580            エア・　　　　コンディショナ　　　　　　　　　　　　　　　　　　  1
                                         810            サウンド・　　システム　　　　　　　　　　　　　　　　　　　　　  1
==============================================================================================================================
                                        リヤ・スプリングの表 - 　　　　　　　　　　ラバー・プレート　　　
==============================================================================================================================
         点数の合計　　　　　　　　　　　              リヤ・スプリング　　　                   パッド　　　　
        -54                           202 324 30 04               210 325 03 84
                                                                                                                             .
      55-                             170 324 00 04               210 325 01 84
==============================================================================================================================
 		002
8 A 210 325 04 84
シム
必要に応じて、突起数、
4 (17 MM) 		002
9 A 203 324 00 84
スプリング・シム 002
11 A 170 320 00 31
ショック・アブソーバ
納品内容

ﾌｯﾄﾉｰﾄ解説
[200]
2 個 1 組でのみ交換可能
 		002
14 N 000960 010058
ボルト
スプリング・リンクのショック・アブソーバ 		002
17 N 000125 010518
ウインドウ

これに変更 N 000125 010532 		-
17 N 000125 010532
ウインドウ
スプリング・リンクのショック・アブソーバ 		004
20 N 913004 010011
ナット
スプリング・リンクのショック・アブソーバ 		002
23 A 202 326 04 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
26 A 202 326 01 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
29 A 202 326 00 76
ウインドウ
ショック・アブソーバ / フレーム 		002
32 N 000934 010015
ナット

これに変更 N 308673 010000 		-
32 N 308673 010000
ヘキサゴン・ナット
ショック・アブソーバ / フレーム 		004
35 A 202 320 00 56
リペア・キット

これに変更 A 202 320 02 56 		-
35 A 202 320 02 56
リペア・キット
リヤ・ショック・アブソーバ固定部 		002
