一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

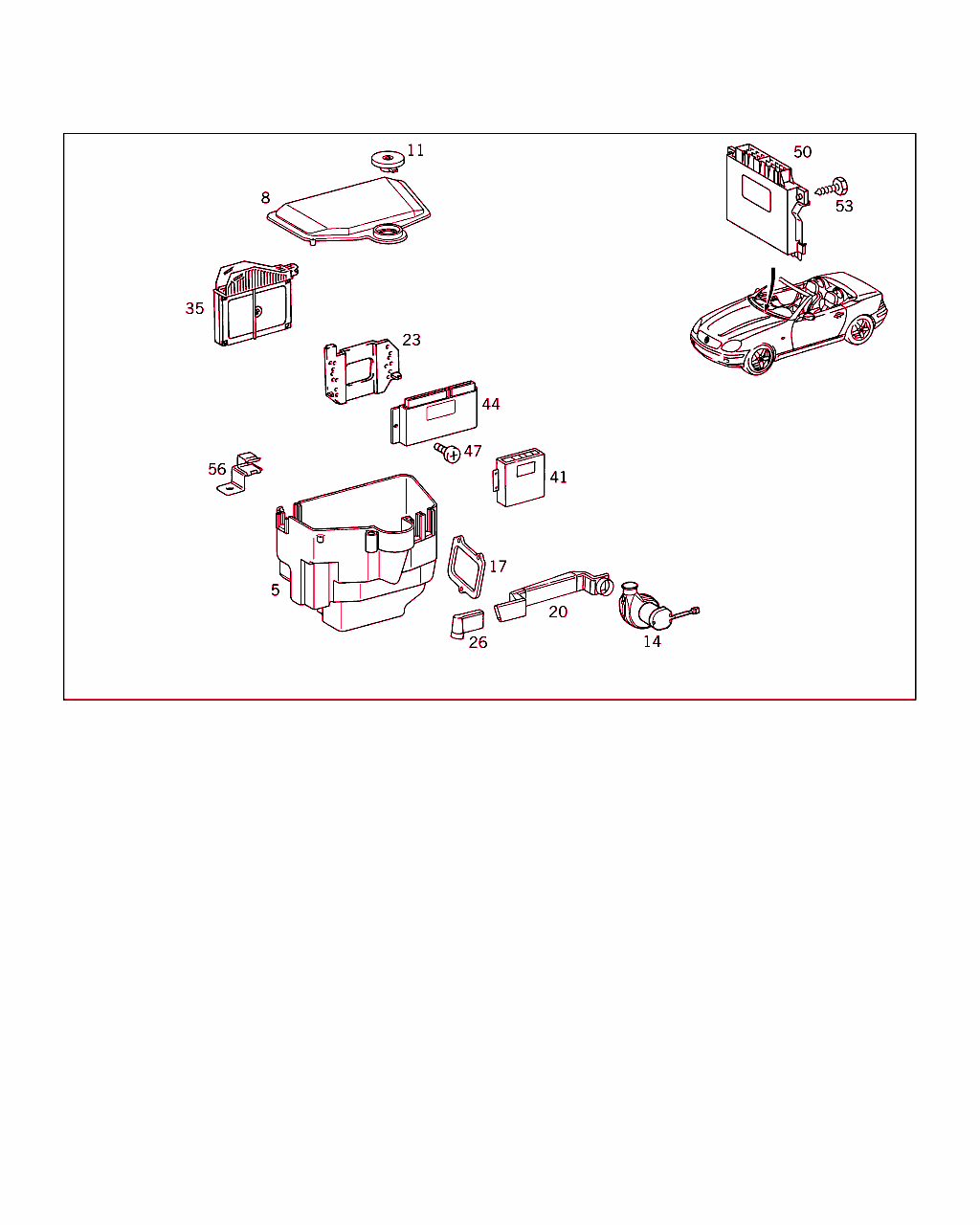

Schema

B54080000251.990614

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 170 540 00 24
ハウジング
デバイス・ボックス 		001 L
5 A 170 540 02 24
ハウジング
デバイス・ボックス 		001 RA
8 A 170 540 00 82
カバー
デバイス・ボックス 		001 L
8 A 170 540 01 82
カバー
デバイス・ボックス 		001 RA
11 A 000 540 03 82
カバー
TO 170 540 00 82, 170 540 01 82 		001
14 A 210 545 01 95
ブロワ
デバイス・ボックス 		001
17 A 170 545 00 80
シーリング・リング
デバイス・ボックス 		001
20 A 170 545 00 59
ホース
ブロワ 		001 L
20 A 170 545 01 59
ホース
ブロワ 		001 RA
23 A 210 540 01 73
ホルダー
IN GERAETEBOX 		001
26 A 170 545 02 59
ホース

これに変更 A 170 540 00 59 		-
26 A 170 540 00 59
ホース
モジュール・ボックスから車内ブロワへ 		001
35 A 170 820 07 26
コントロール・ユニット

これに変更 A 170 820 09 26 		-
35 A 170 820 09 26
コントロールユニット
ターン・シグナル・リレー、ハザード・ウォーニング・デフォッガ、ワイパ、バリオ・ルーフ 		001
41 A 020 545 09 32
スイッチ

これに変更 A 023 545 22 32 		-
41 A 023 545 22 32
コントロールユニット
エンジン・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 025730
例外: コード 808
その他 F 025731 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
さらにシャシナンバF 010561の車両にも取り付けられています。
 		001
41 A 022 545 26 32
スイッチ

これに変更 A 023 545 41 32

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		-
41 A 023 545 41 32
コントロールユニット

ﾌｯﾄﾉｰﾄ解説
[130]
警告 !!! コントロール・ユニットは、車両に取り付けた後ハンド・ヘルド・テスタを用いて                   コード入力すること!
コード・ナンバ 165 154 020　　
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 025731
コード 807 以外
その他 F 025730 (コード 808 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
F 010561の車両には取り付けられていません。
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 080358
例外: コード 809
その他 F 080359 (コード 808 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
41 A 023 545 83 32
コントロールユニット

これに変更 A 028 545 44 32

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -923
ｺｰﾄﾞ日付指定名称
[923]19970410エミッション・コントロール、D3 対策
 		-
41 A 028 545 44 32
コントロールユニット

これに変更 A 028 545 78 32

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -923
ｺｰﾄﾞ日付指定名称
[923]19970410エミッション・コントロール、D3 対策
 		-
41 A 028 545 78 32
コントロールユニット
エンジン・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[131]
警告 !!! コントロール・ユニットは、車両に取り付けた後ハンド・ヘルド・テスタを用いて                   コード入力すること!
コード・ナンバ 165 125 020　　
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 080359
例外: コード 808
その他 F 080358 (コード 809 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -923
ｺｰﾄﾞ日付指定名称
[923]19970410エミッション・コントロール、D3 対策
 		001
44 A 022 545 04 32
コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 080358
例外: コード 809
その他 F 080359 (コード 808 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
44 A 019 545 31 32
コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[801]
ｼｬｼﾅﾝﾊﾞNo.以前:
12/99
例外: コード 801
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 080359
例外: コード 808
その他 F 080358 (コード 809 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
44 A 170 545 02 32
コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[810]
ｼｬｼﾅﾝﾊﾞNo.以降:
12/99
例外: コード 800
 		001
47 N 304017 006034
6角ボルト
デバイス・ボックス内のコントロール・ユニット
HFM, ME1.0 		004
50 A 020 545 87 32
コントロールユニット

これに変更 A 020 545 91 32 		-
50 A 020 545 91 32
コントロールユニット

これに変更 A 020 545 96 32 		-
50 A 020 545 96 32
コントロールユニット
オートマチック・トランスミッション

ﾌｯﾄﾉｰﾄ解説
[002]
警告 !!! コントロール・ユニットは、車両に取り付けた後ハンド・ヘルド・テスタを用いて                   コード入力すること!
[007]
バリエーション・コードは FDOK (FADON) システムのデータと比較することが                     できます
バリエーション・コードの読取り不可能な場合:                                         S1 26 および車台番号を記載して、新品の部品を注文します。
 		001
53 N 007976 004207
鉄板ビス
コントロール・ユニット / 助手席レッグ・ルーム内ユニット・プレート
EGS 		002
56 A 170 540 04 73
ホルダー
ダイアグノシス
SONDE 		001
