一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

Schema

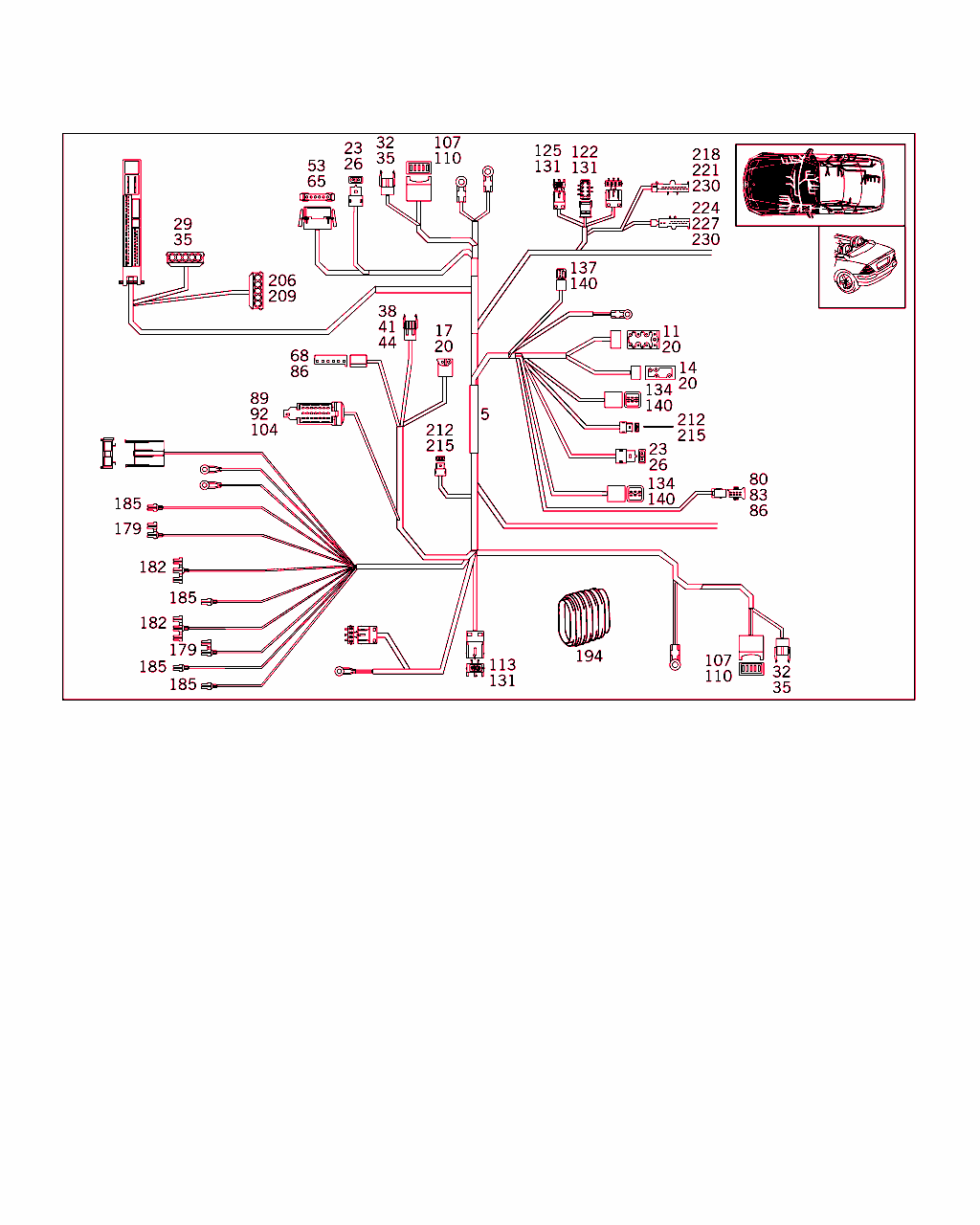

B54545000056.990614

[image]

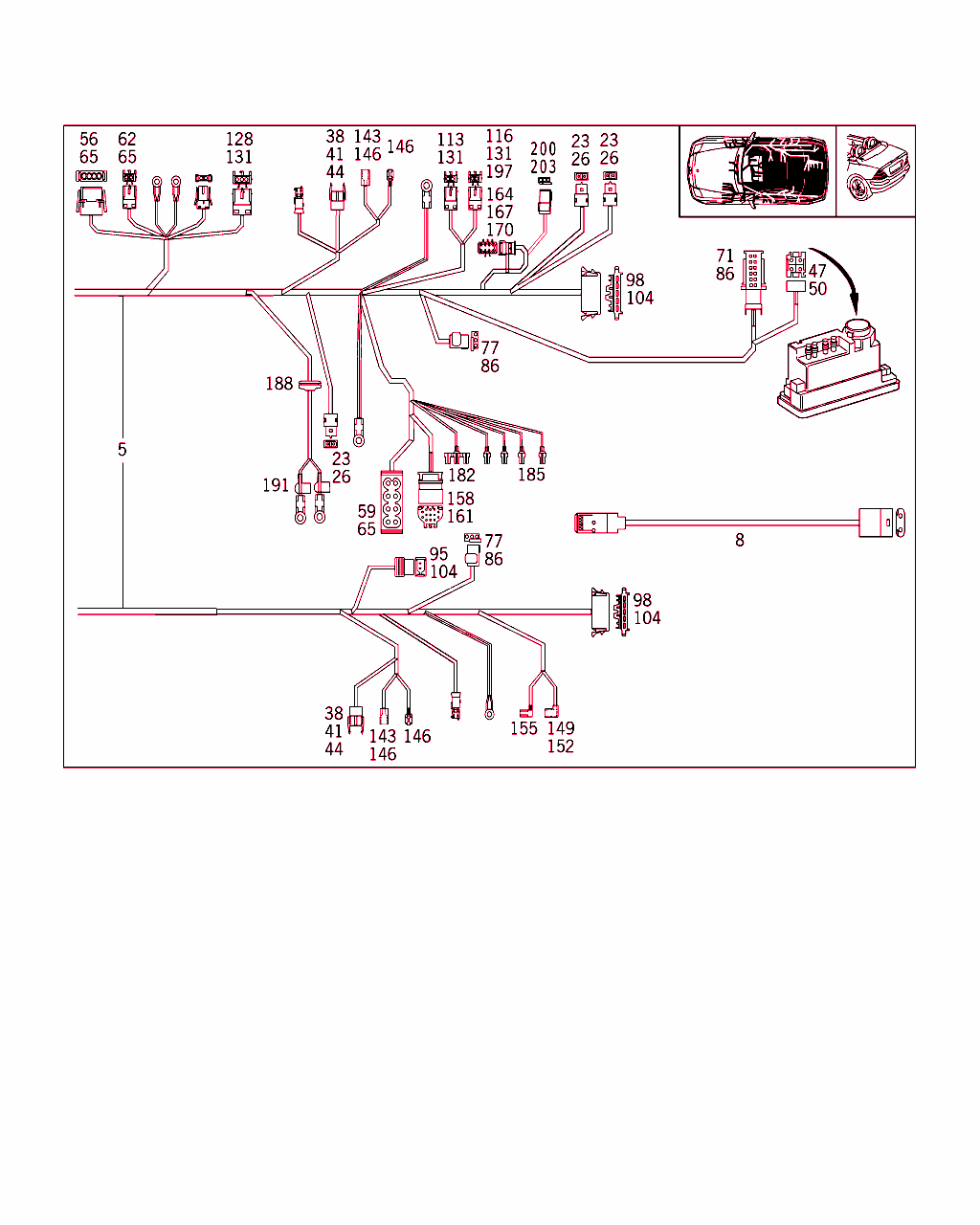

B54545000057.120910

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 170 540 03 07
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 080358
例外: コード 809
その他 F 080359 (コード 808 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
5 A 170 540 88 05
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[050]
ｼｬｼﾅﾝﾊﾞNo.以前: F 092171
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 080359
例外: コード 808
その他 F 080358 (コード 809 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
5 A 170 540 57 06
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[051]
ｼｬｼﾅﾝﾊﾞNo.以降: F 092172
 		001 LA
5 A 170 540 04 07
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 080358
例外: コード 809
その他 F 080359 (コード 808 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
5 A 170 540 89 05
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[050]
ｼｬｼﾅﾝﾊﾞNo.以前: F 092171
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 080359
例外: コード 808
その他 F 080358 (コード 809 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
5 A 170 540 58 06
ケーブル・ハーネス

ﾌｯﾄﾉｰﾄ解説
[051]
ｼｬｼﾅﾝﾊﾞNo.以降: F 092172
 		001 RA
8 A 000 540 13 05
ケーブル・ハーネス
サイドバッグ

ﾌｯﾄﾉｰﾄ解説
[622]
注文時には識別番号を記載のこと。
 		002
8 A 000 540 12 05
ケーブル・ハーネス
シートベルト・テンショナ

ﾌｯﾄﾉｰﾄ解説
[622]
注文時には識別番号を記載のこと。
 		002
11 A 016 545 76 28
ハウジング
電動ドア・ミラー 		001
14 A 014 545 41 28
ハウジング
ソフトトップ操作スイッチ 		001
17 A 014 545 01 28
ハウジング
ストップ・ランプ・スイッチ 		001
20 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
23 A 012 545 86 28
ハウジング
バックアップ・ランプ・スイッチ 		001
23 A 012 545 86 28
ハウジング
トランク・ルーム・セパレーション 「閉」 リミット・スイッチ 		001
23 A 012 545 86 28
ハウジング
コネクタ (フロント・ソフト・トップ・キャッチ) 		001
23 A 012 545 86 28
ハウジング
バリオ・ルーフ・リミット・スイッチ「開」 		001
23 A 012 545 86 28
ハウジング
VARIO ルーフ「閉」リミット・スイッチ 		001
23 A 012 545 86 28
ハウジング
コネクタ (リヤ・アクスル・スピード・センサ) 		002
26 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
29 A 027 545 75 28
ハウジング
リレー・ユニット
HFM 		001
32 A 011 545 71 28
ハウジング
運転席ドア・パワー・ウインドウ 		001
32 A 011 545 71 28
ハウジング
助手席ドア・パワー・ウインドウ 		001
35 A 003 545 26 26
コンタクト・ソケット
4.0 MM 		NB
38 A 008 545 08 28
ハウジング
ブレーキ・オイル・コントロール プレーキ・パッド摩耗インジケータ、2 ピン 		001
38 A 008 545 08 28
ハウジング
リヤ・パワー・ウインドウ 		002
41 A 008 545 11 28
カバー
TO 008 545 08 28 		001
41 A 025 545 84 28
カバー
TO 008 545 08 28 		002
44 A 001 545 44 26
コンタクト・ソケット
4.0 MM 		NB
47 A 020 545 90 28
ハウジング
バキューム・ポンプ
4POLIG 		001
50 A 003 545 10 26
コンタクト・ソケット
4.0 MM 		NB
53 A 028 545 27 28
クラッチ
ルーム・ランプ 		001
56 A 029 545 21 28
ハウジング
中間コネクタ (ダイアグノシス) 		001
56 A 029 545 21 28
ハウジング
コネクタ (盗難防止警報装置)

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 080358
例外: コード 809
その他 F 080359 (コード 808 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
59 A 029 545 19 28
クラッチ
ソフト・トップ・ハイドロリック 		001
62 A 034 545 72 28
コネクタ・ハウジング
2POLIG

ﾌｯﾄﾉｰﾄ解説
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 080359
例外: コード 808
その他 F 080358 (コード 809 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
65 A 009 545 28 26
コンタクト・ソケット
0.5-1.0 MM2 		NB
65 A 009 545 29 26
コンタクト・ソケット
1.5-2.5 MM2 		NB
65 A 009 545 30 26
コンタクト・ソケット
2.5-4.0 MM2 		NB
68 A 210 545 18 28
カバー
インストルメント・クラスタ
30-PIN 		001
71 A 210 540 13 81
クラッチ

これに変更 A 001 545 47 40
• +001 A 000 545 91 03
• +001 A 000 545 39 30 		-
71 A 001 545 47 40
ハウジング
バキューム・ポンプ
12POLIG 		001
77 A 029 545 55 28
ハウジング
VARIO ルーフ「閉」リミット・スイッチ 		002
80 A 001 545 59 40
コンタクトサポート
ギヤ・ポジション・スイッチ 		001
83 A 000 545 93 03
カバー
TO 001 545 59 40 		001
83 A 000 545 46 30
ハウジング
TO 001 545 59 40 		001
86 A 008 545 55 26
コンタクト・ソケット
0.75 MM2 		NB
89 A 210 545 55 28
クラッチ
ランプ・スイッチ・モジュール
"D" 		001
92 A 000 545 66 83
キャップ
TO 210 545 55 28 		001
95 A 031 545 32 28
コネクタ・ハウジング
フューエル・センサ 		001
98 A 210 545 65 28
プラグ
テール・ランプ・ユニット 		002
104 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
104 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 		NB
104 A 004 545 53 26
フラット・ソケット・スリーブ
1.5-2.5 MM2 		NB
107 A 002 545 82 26
ハウジング
ドア・ミラー 		002
110 A 003 545 02 26
コンタクト・スプリング
0.5-1.5 MM2 		NB
113 A 031 545 59 28
コネクタ・ハウジング
テール・ランプ・ケーブル・ハーネス・コネクタ 		001
113 A 031 545 59 28
コネクタ・ハウジング
コネクタ (スピード・シグナル) 		001
113 A 031 545 59 28
コネクタ・ハウジング
リヤ・ウインドウ・デフォッガ・コネクタ 		001
116 A 031 545 60 28
コネクタ・ハウジング
コネクタ、ソフト・トップ 		001
122 A 029 545 25 28
プラグ
中間コネクタ (ダイアグノシス) 		001
125 A 034 545 73 28
プラグ
テール・ランプ・ケーブル・ハーネス・コネクタ
EDW 		001
128 A 032 545 03 28
プラグ
ケーブル・コネクタ
3POLIG 		001
131 A 033 545 19 28
コンタクト・ピン
0.5-1.0 MM2 		NB
131 A 033 545 20 28
コンタクト・ピン
1.0-2.5 MM2 		NB
134 A 027 545 64 28
ハウジング
パワー・ウインドウ・スイッチ 		002
137 A 027 545 68 28
コネクタ・ハウジング
ASR OFF スイッチ 		001
140 A 008 545 50 26
コンタクト・スプリング
0.5-1.0 MM2 		NB
143 A 000 546 08 45
絶縁スリーブ
ドア・コンタクト・スイッチ 		002
143 A 000 546 08 45
絶縁スリーブ
パーキング・ブレーキ・コントロール 		001
146 A 000 546 43 40
ソケット・スリーブ
TO 000 545 08 45 		NB
149 A 000 546 11 45
絶縁スリーブ
トランク・ルーム・ランプ 		001
152 A 000 546 83 40
ソケット・スリーブ
TO 000 546 11 45 		NB
155 A 002 545 94 26
ソケット・スリーブ
トランク・ルーム・ランプ 		NB
158 A 031 545 95 28
プラグ
コネクタ (トランク・リッド)
13POLIG

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 080358
例外: コード 809
その他 F 080359 (コード 808 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
161 A 032 545 67 28
コンタクト・ピン
0.5-1.0 MM2 		NB
164 A 029 545 25 28
プラグ
コネクタ (トランク・リッド)
8POLIG

ﾌｯﾄﾉｰﾄ解説
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 080359
例外: コード 808
その他 F 080358 (コード 809 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
167 A 033 545 19 28
コンタクト・ピン
0.5-1.0 MM2 		NB
170 A 002 545 08 40
ホルダー
TO 029 545 25 28 		001
179 A 008 545 82 26
コンタクト・スプリング
ヒューズ・ボックス
0.5-1.0 MM2 		NB
182 A 008 545 80 26
コンタクト
ヒューズ・ボックス
1.5-2.5 MM2 		NB
182 A 008 545 78 26
コンタクト
ヒューズ・ボックス
4.0-6.0 MM2 		NB
185 A 008 545 79 26
コンタクト・スプリング
ヒューズ・ボックス
2.5-4.0 MM2 		NB
188 A 001 997 14 81
ラバー・グロメット
ラインからフューエル・ポンプへ、トランク・ルーム・フロアを通過 		001
191 A 123 997 16 81
グロメット
フューエル・ポンプ・コネクタ 		002
194 A 140 821 05 97
ホース
運転席ドア、助手席ドア 		002
197 A 001 545 96 40
ホルダー
TO 031 545 60 28 		001
200 A 029 545 55 28
ハウジング
コネクタ / CD プレーヤ

ﾌｯﾄﾉｰﾄ解説
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 080359
例外: コード 808
その他 F 080358 (コード 809 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
203 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 		NB
206 A 027 545 76 28
ハウジング
リレー・ユニット
HFM 		001
209 A 002 545 99 26
コンタクト・ソケット
2,5 MM2 		NB
212 A 022 545 51 28
ハウジング
キックダウン・スイッチ 		001
212 A 022 545 51 28
ハウジング
パーキング・ロック 		001
215 A 002 545 52 26
コンタクト・スリーブ
2,5 MM2 		NB
218 A 210 545 00 40
ハウジング
エレクトロニック・トランスミッション・コントロール・ コントロール・ユニット
18 POLIG 		001
221 A 210 545 03 40
ホルダー
TO 210 545 00 40 		001
224 A 210 545 01 40
ハウジング
エレクトロニック・トランスミッション・コントロール・ コントロール・ユニット
12 POLIG 		001
227 A 210 545 13 28
コネクタ・ハウジング
TO 210 545 01 40 		001
227 A 210 545 07 03
カバー
TO 210 545 01 40 		001
230 A 009 545 09 26
コンタクト・スプリング
0,35 MM2 		NB
230 A 005 545 09 26
コンタクト・ソケット
0,5-1,0 MM2 		NB
