一覧

スポーツ・カー、ロードスター
170.447 => SLK 230 KOMPRESSOR JAPAN
M: 111973
GA: 722605

Schema

B79020000001.970224

[image]

B79020000002.000518

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ

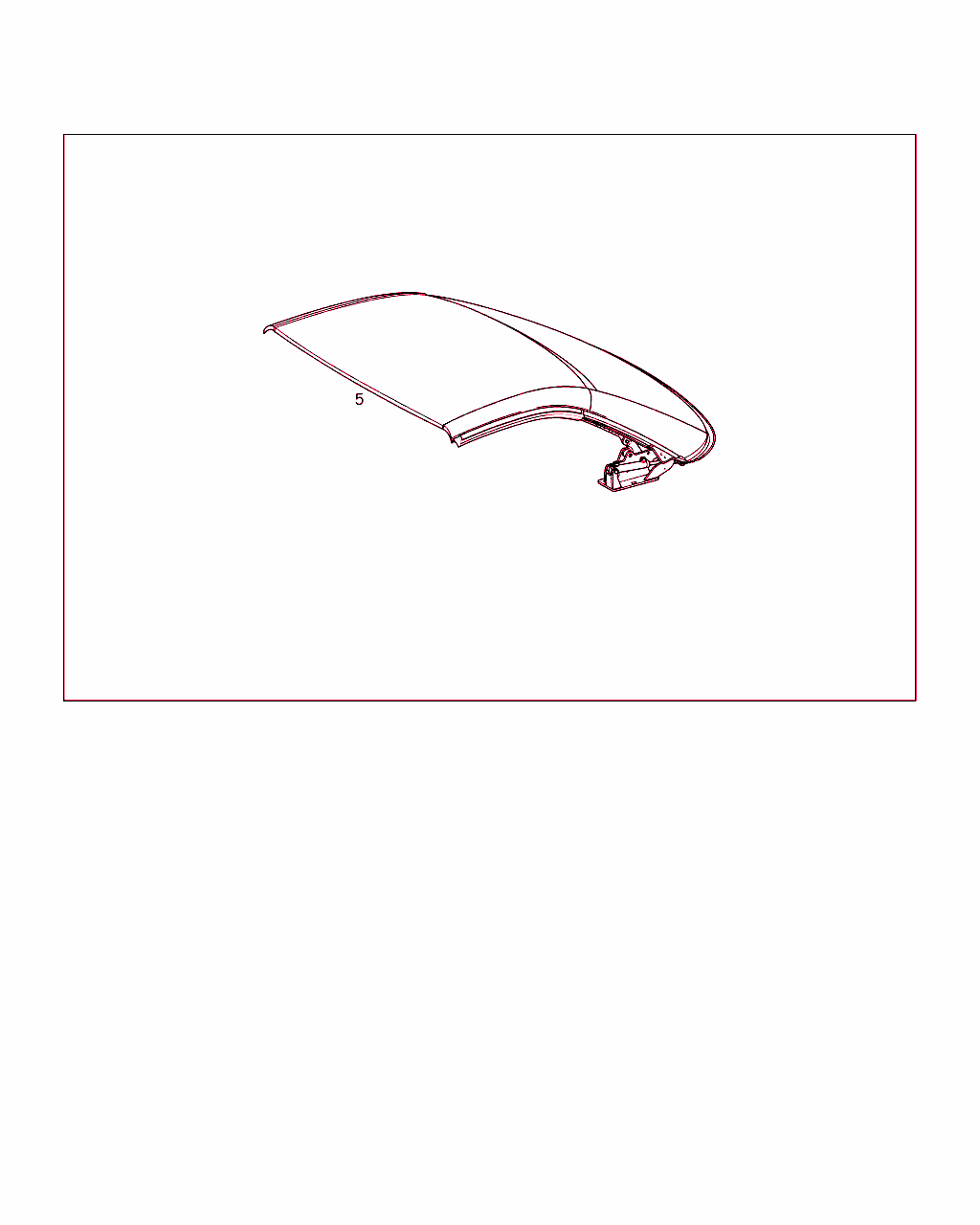

5 A 170 790 00 40
クーペ・ルーフ

ﾌｯﾄﾉｰﾄ解説
[010]
バリオ・ルーフ・ハイドロリック・システム、バリオ・ルーフ・ライニングおよびリヤ・シェルフ装備
[012]
注文の際、塗装色、装備　　　　　　　　　　　　　　　　　　　　　　　　　　　
およびオプション装備を記載　　　　　　　　　　　　　　　　　　
 		001

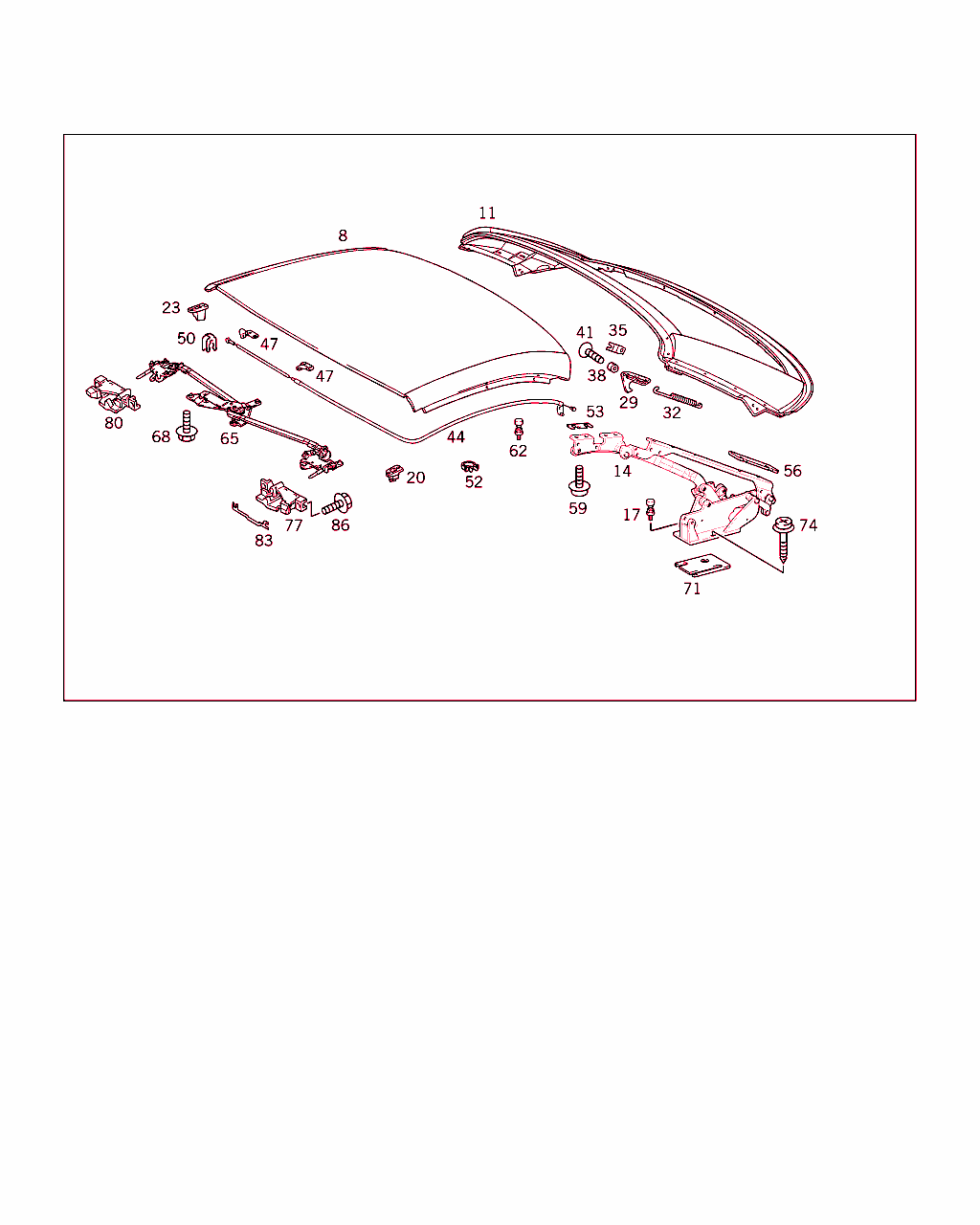

8 A 170 790 04 40
クーペ・ルーフ
フロント・バリオ・ルーフ 		001
11 A 170 790 05 40
クーペ・ルーフ
リヤ・バリオ・ルーフ 		001
14 A 170 790 01 01
防水幌フレーム

これに変更 A 170 790 03 01 		-
14 A 170 790 03 01
フレーム
左フロント・バリオ・ルーフ 		001
14 A 170 790 02 01
防水幌フレーム

これに変更 A 170 790 04 01 		-
14 A 170 790 04 01
フレーム
右フロント・バリオ・ルーフ 		001
17 A 201 988 05 11
バッファ 002
20 A 170 790 01 48
サポート
左フロント・バリオ・ルーフ 		001
23 A 170 790 02 48
サポート
右フロント・バリオ・ルーフ 		001
----- N 000084 006193
ボルト
/ バリオ・ルーフ、フロント

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		004
29 A 170 790 01 63
ラッチ
左 		001
29 A 170 790 02 63
ラッチ
右 		001
32 A 170 790 00 79
テンショナ

これに変更 A 170 795 00 35 		-
32 A 170 795 00 35
スプリング
ルーフ・ラックに 		002
35 A 170 794 10 14
ホルダー
ルーフ・ラックに 		002
38 A 170 795 00 46
テーパ部
ルーフ・ラックに 		002
41 A 129 990 01 30
ボルト
ルーフ・ラックに 		002
44 A 170 790 01 59
ケーブル
フロント・ルーフからリヤ・ルーフまでのロック、左 		002
44 A 170 790 02 59
ケーブル
フロント・ルーフからリヤ・ルーフまでのロック、右 		001
47 A 170 794 13 14
ホルダー
ルーフ・オペレーティング・ケーブル固定用ツール 		002
50 A 003 994 50 45
ヒューズ
ケーブル・ガイド 		002
52 A 000 995 60 44
クランピング・ブラケット
ルーフ・オペレーティング・ケーブル固定用ツール 		002
53 A 170 795 02 96
サポート
ルーフ・フレームとフロント・バリオ・ルーフの間 		008
56 A 170 795 03 96
サポート
ルーフ・フレームとリヤ・バリオ・ルーフの間 		008
59 A 170 984 01 29
ボルト 008
62 A 201 988 05 11
バッファ
補強材に 		002
65 A 170 790 00 71
シール・キャップ
/ バリオ・ルーフ、フロント 		001
68 A 140 984 28 29
ボルト
ロック / バリオ・ルーフ
M 6X10 		009
71 A 170 795 01 96
サポート
ベアリングとボディの間 		006
74 A 170 984 02 29
ボルト
ルーフ・フレーム / ボディ 		006
77 A 170 790 01 77
リテーナ
左ロック・ジャーナル 		001
80 A 170 790 02 77
リテーナ
右ロック・ジャーナル 		001
83 A 170 795 00 11
プレート
ロック・ジャーナル・リテーナに 		004
86 N 304017 006039
6角ボルト
リテーナ / フロント・ウインドウ・フレーム 		004
