SLK ロードスター
171.442 => SLK 200 KOMPRESSOR
M: 271944
GM: 711656, 716628, 716631
GA: 722695

Schema

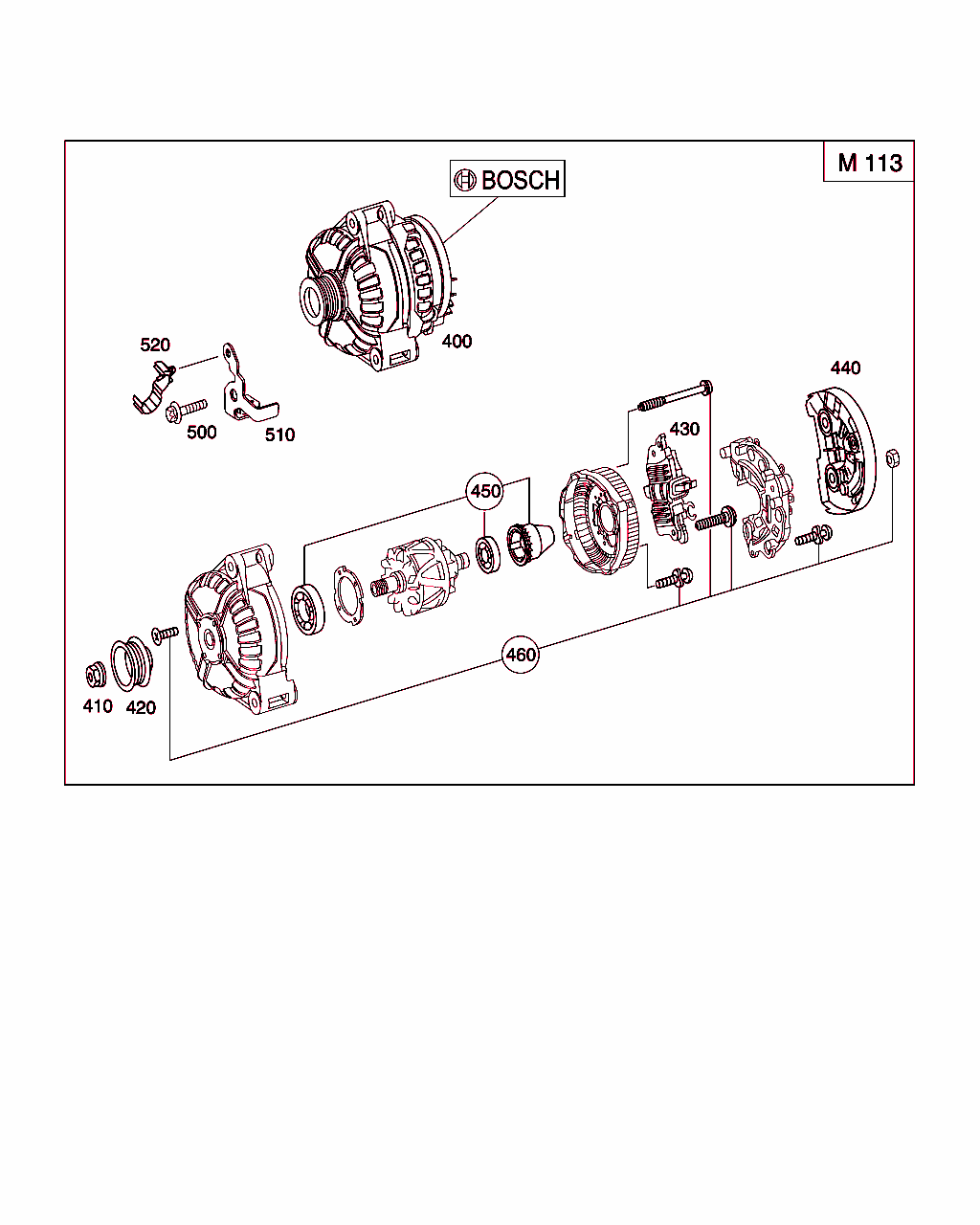

B54026000075.050309

[image]

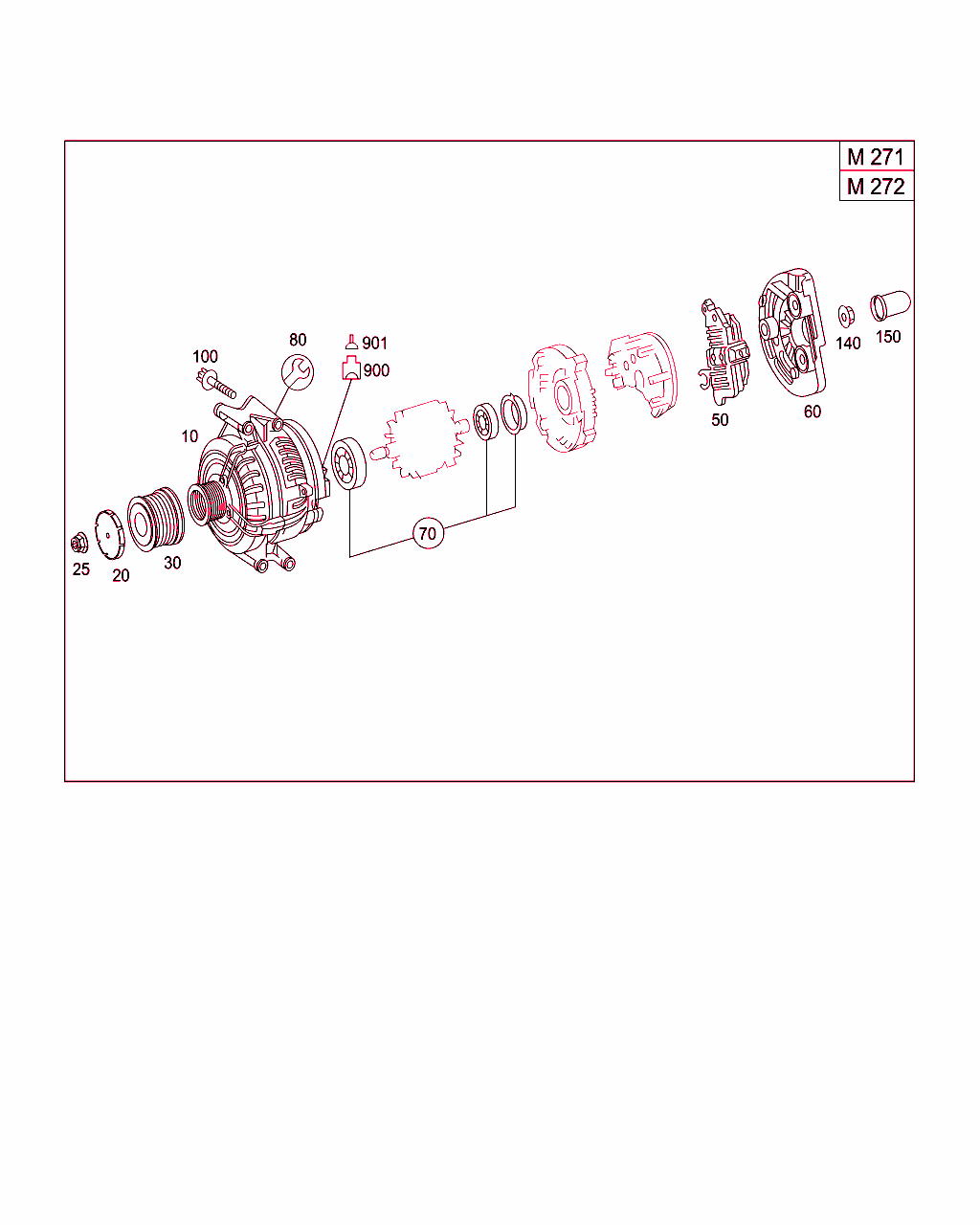

B54026000057.090615

[image]

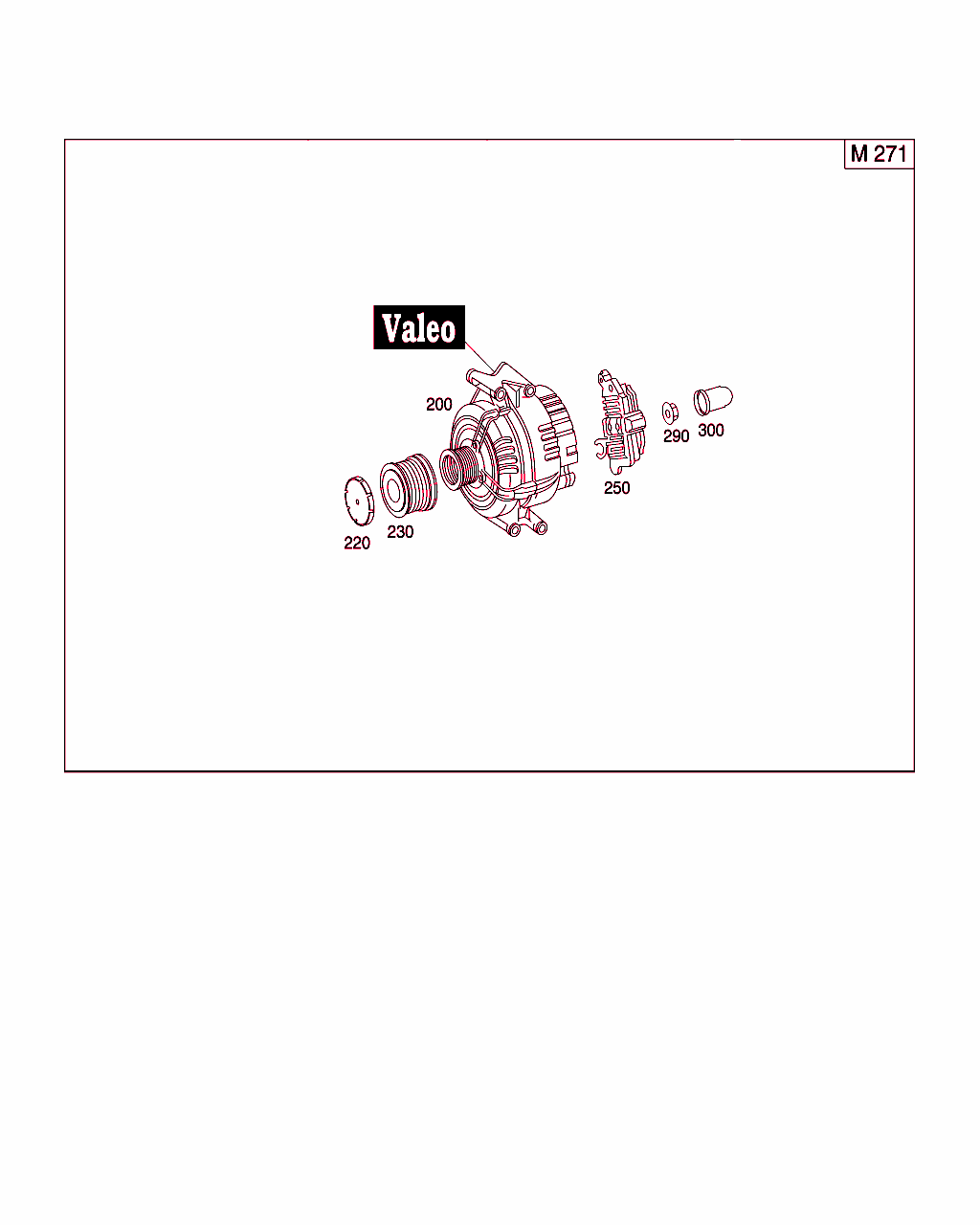

B54026000058.040323

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 271 154 08 02
オルタネータ
14V/120A BOSCH

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
20 A 000 155 10 02
カバー
ベルト・プーリのカバー
TO A 271 154 08 02

これに変更 A 000 998 01 23 		001
20 A 000 998 01 23
保護キャップ
ベルト・プーリのカバー
TO A 271 154 08 02 		001
30 A 271 155 00 16
Vベルト用ベルト・プーリ
オルタネータ
TO A271 154 08 02 /A 271 154 09 02

これに変更 A 271 155 01 15 		001
30 A 271 155 01 15
ベルト・プーリ
オルタネータ
TO A271 154 08 02 		001
30 A 271 155 02 15
ベルト・プーリ
オルタネータ
TO A 271 154 09 02 		001
50 A 003 154 34 06
レギュレータ
BOSCH オルタネータ
BOSCH;TO A 271 154 08 02 		001
60 A 000 154 40 04
カバー
BOSCH オルタネータ
BOSCH;TO A 271 154 08 02 		001
60 A 000 154 59 04
カバー
オルタネータ
VALEO;TO A 271 154 09 02 		001
70 A 000 980 51 15
TS 深溝ボール・ベアリング
溝付きボール・ベアリング・パッケージ
BOSCH;TO A 271 154 08 02 		001
80 A 000 990 58 99
TS 固定部品
部品セット、コントローラ取付け

これに変更 A 000 990 01 99 		001
80 A 000 990 01 99
TS 固定部品
部品セット、コントローラ取付け
BOSCH;TO A 271 154 08 02 		001
100 N 910143 008011
6角丸頭ボルト
ハウジングのオルタネータ
M8X90 		004
140 A 000 548 04 72
ナット
オルタネータに取り付けるターミナル 30
M8 		001
150 A 001 546 61 35
保護キャップ
ターミナル30用プロテクティブ・カバー、オルタネータ 		001
200 A 271 154 09 02
オルタネータ
VALEO
14V/120A VALEO 		001
220 A 000 155 10 02
カバー
VALEO オルタネータ
TO A 271 154 09 02

これに変更 A 000 998 01 23 		001
220 A 000 998 01 23
保護キャップ
VALEO オルタネータ
TO A 271 154 09 02 		001
230 A 271 155 00 16
Vベルト用ベルト・プーリ
オルタネータ
TO A271 154 08 02 /A 271 154 09 02

これに変更 A 271 155 01 15 		001
230 A 271 155 01 15
ベルト・プーリ
オルタネータ
TO A271 154 08 02 		001
230 A 271 155 02 15
ベルト・プーリ
オルタネータ
TO A 271 154 09 02 		001
250 A 003 154 40 06
レギュレータ・スイッチ
VALEO オルタネータ
VALEO;TO A 271 154 09 02 		001
290 A 000 548 04 72
ナット
オルタネータに取り付けるターミナル 30
M8 		001
300 A 001 546 61 35
保護キャップ
ターミナル30用プロテクティブ・カバー、オルタネータ 		001
900 A 168 545 65 28
ハウジング
オルタネータ
2-PIN SLK2.8;G2 		001
900 A 000 545 37 84
アダプタ
オルタネータ
G2 		001
901 A 009 545 81 26
コンタクト・ソケット
オルタネータ
0.75-1.0 MM2 SLK2.8 		NB
901 A 000 540 38 05
電気ケーブル
オルタネータ
0.75 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[008]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 000 540 39 05
1ピン電気ケーブル
オルタネータ
1.5 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[008]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 000 545 28 39
バンドル・シーリング
オルタネータ
0.5-1.0 MM 		NB
