一覧

SLK ロードスター
171.445 => SLK 200 KOMPRESSOR
M: 271954
GM: 711656, 716631
GA: 722695

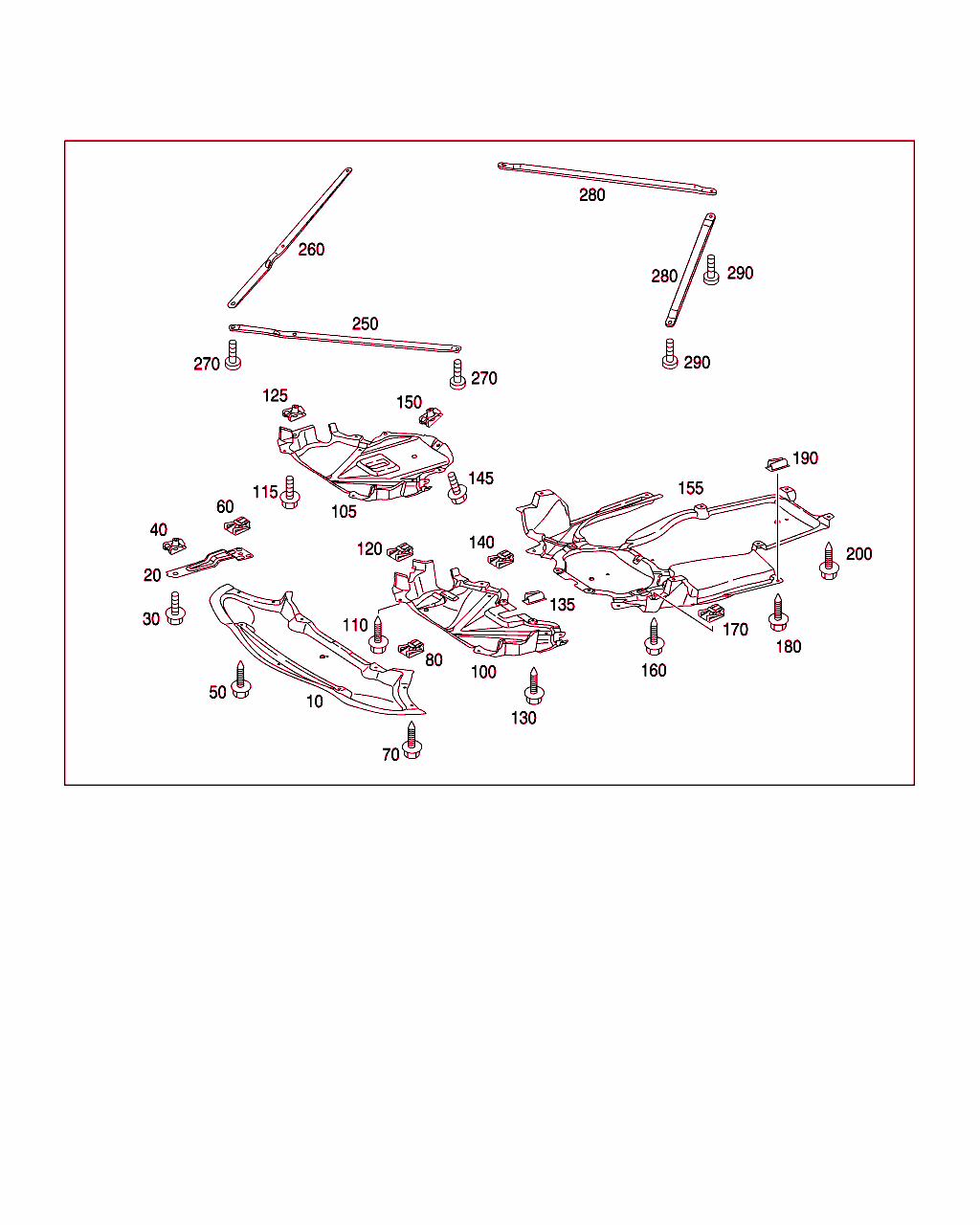

Schema

B52030000419.040217

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 524 20 30
下側カバー
フロント

これに変更 A 171 524 22 30 		001
10 A 171 524 22 30
下側カバー
フロント

これに変更 A 171 524 26 30 		001
10 A 171 524 26 30
カバー
フロント 		001
20 A 171 524 03 40
ホルダー
ラジエタ・コンソールに 		002
30 N 910105 008008
6角ボルト
ラジエタ・コンソールのブラケット
M8X16 		002
40 A 004 994 18 45
ばね板ナット
ラジエタ・コンソールのブラケット
M8 		002
50 A 001 990 60 36
ヘキサゴン鉄板ビス
ブラケットに
4.8X19 		002
60 A 004 994 31 45
クリップ・ナット
ブラケットに
4,8 		002
70 A 001 990 60 36
ヘキサゴン鉄板ビス
ホイール・ハウス
4.8X19 		004
80 A 004 994 31 45
クリップ・ナット
ホイール・ハウス
4,8 		004
100 A 171 524 14 30
パネル
中央

これに変更 A 171 524 23 30 		001
100 A 171 524 23 30
インパネカバー
中央

これに変更 A 172 524 06 30 		001
100 A 172 524 06 30
下側カバー
中央 		001
105 A 171 524 05 01
保護プレート
中央

これに変更 A 172 524 01 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
19980912アンダ・フロア・プロテクション
 		001
105 A 172 524 01 01
アンダ・プロテクション
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
19980912アンダ・フロア・プロテクション
 		001
110 A 001 990 60 36
ヘキサゴン鉄板ビス
フロント・インテグラル・サポートのパネル
4.8X19 		002
115 N 000000 001410
ワッシャ付きボルト
フロント・インテグラル・サポートの保護プレート
M8X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
19980912アンダ・フロア・プロテクション
 		002
120 A 004 994 31 45
クリップ・ナット
フロント・インテグラル・サポートのパネル
4,8 		002
125 A 004 994 18 45
ばね板ナット
フロント・インテグラル・サポートの保護プレート
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
19980912アンダ・フロア・プロテクション
 		002
130 A 001 990 60 36
ヘキサゴン鉄板ビス
リヤ・インテグラル・サポートのパネル
4.8X19 		004
135 A 001 994 98 45
クリップ・ナット
リヤ・インテグラル・サポートのパネル 		002
140 A 004 994 31 45
クリップ・ナット
リヤ・インテグラル・サポートのパネル
4,8 		002
145 N 000000 001410
ワッシャ付きボルト
リヤ・インテグラル・サポートの保護プレート
M8X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
19980912アンダ・フロア・プロテクション
 		002
150 A 004 994 18 45
ばね板ナット
リヤ・インテグラル・サポートのパネル
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
19980912アンダ・フロア・プロテクション
 		002
155 A 171 524 16 30
パネル
後部

これに変更 A 171 524 21 30 		001
155 A 171 524 21 30
下側カバー
後部

これに変更 A 171 524 24 30 		001
155 A 171 524 24 30
インパネカバー
後部

これに変更 A 172 524 04 30 		001
155 A 172 524 04 30
下側カバー
後部 		001
160 A 001 990 60 36
ヘキサゴン鉄板ビス
ホイール・ハウスのパネル
4.8X19 		002
170 A 004 994 31 45
クリップ・ナット
ホイール・ハウスのパネル
4,8 		002
180 A 001 990 60 36
ヘキサゴン鉄板ビス
サイド・メンバに取り付けるパネル
4.8X19 		002
190 A 001 994 98 45
クリップ・ナット
サイド・メンバに取り付けるパネル 		002
200 A 001 990 60 36
ヘキサゴン鉄板ビス
リヤ・エンジン・サポート・リテーナのパネル
4.8X19 		004
250 A 171 524 05 47
ストラット
左フロント 		001
260 A 171 524 06 47
ストラット
右フロント 		001
270 N 000000 005053
6角ボルト
インテグラル・サポートおよびドア・シルの左および右ストラット
M10X20 		005
280 A 171 524 07 47
ストラット
左および右リヤ 		002
290 N 000000 005053
6角ボルト
ドア・シルおよびスペア・タイヤ収納部の左および右リヤ・ストラット
M10X20 		004
