一覧

SLK ロードスター
171.445 => SLK 200 KOMPRESSOR
M: 271954
GM: 711656, 716631
GA: 722695

Schema

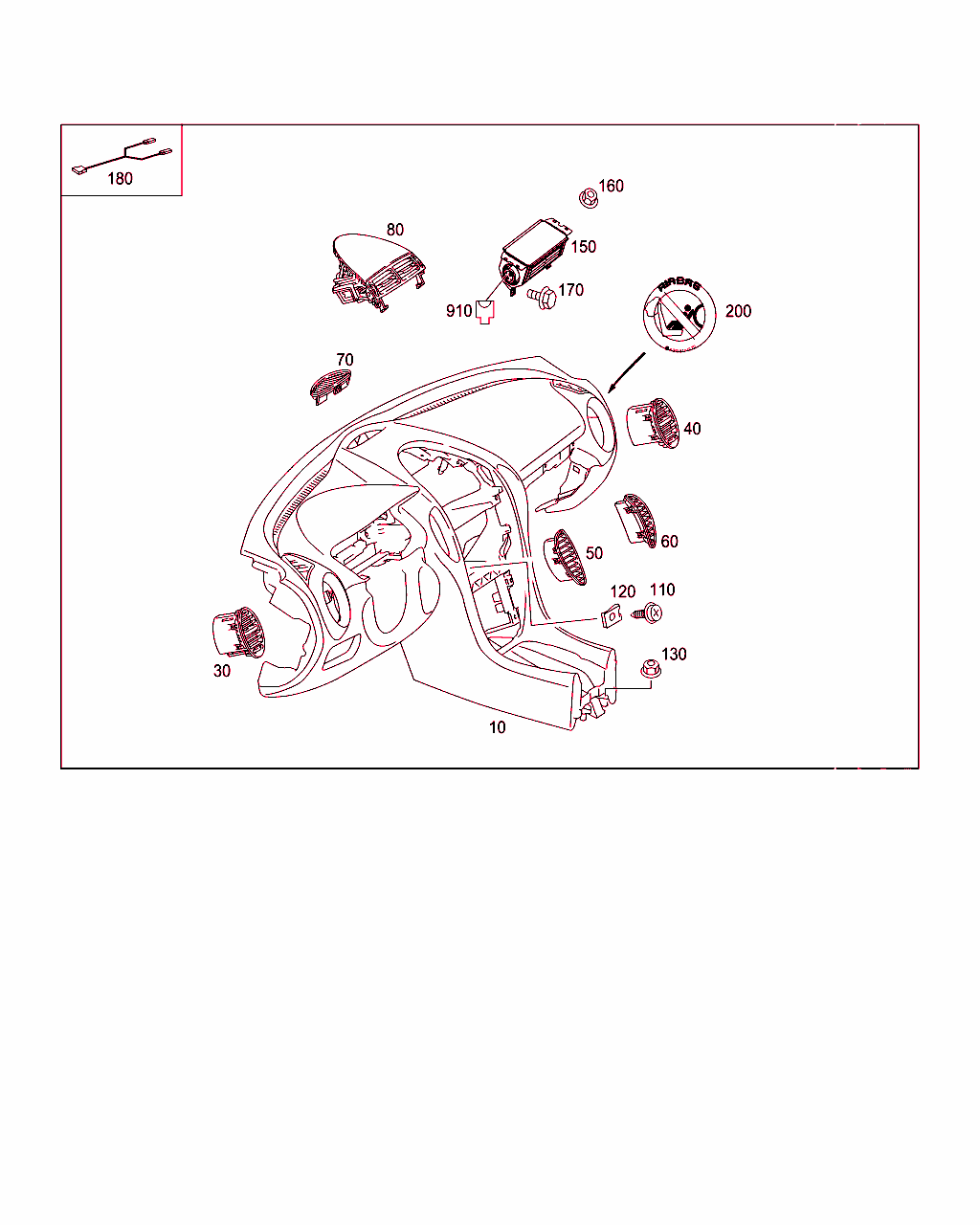

B68193000016.120619

[image]

B68193000017.061115

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 680 67 87
インストルメント・パネル

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7K56アルパカ・グレー808A/858A
9F45ブラック081A
9F45ブラック801A/815A/817A
9F45ブラック851A/855A/887A
9F45ブラック861A/874A/881A/908A
 		001 L
10 A 171 680 68 87
インストルメント・パネル

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7K56アルパカ・グレー808A/858A
9F45ブラック081A
9F45ブラック801A/815A/817A
9F45ブラック851A/855A/887A
9F45ブラック861A/874A/881A/908A
 		001 R
30 A 171 830 01 54
ノズル
左外側

[002]まで ｼｬｼ: F 197201 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]9116黒、つや消し081A
9116黒、つや消し851A/855A/857A/858A
9116黒、つや消し871A/872A/844A/875A/877A/878A/801A/805A/807A/808A/861A/864A
 		001
30 A 171 830 15 54
エアベンチレーション
左外側

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]9116黒、つや消し081A
9116黒、つや消し801A/808A/815A/817A
9116黒、つや消し851A/855A/887A/858A
9116黒、つや消し861A/874A/881A
9116黒、つや消し908A
 		001
40 A 171 830 02 54
ノズル
右外側

[002]まで ｼｬｼ: F 197201 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]9116黒、つや消し081A
9116黒、つや消し851A/855A/857A/858A
9116黒、つや消し871A/872A/844A/875A/877A/878A/801A/805A/807A/808A/861A/864A
 		001
40 A 171 830 16 54
エアベンチレーション
右外側

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]9116黒、つや消し081A
9116黒、つや消し801A/808A/815A/817A
9116黒、つや消し851A/855A/887A/858A
9116黒、つや消し861A/874A/881A
9116黒、つや消し908A
 		001
50 A 171 830 03 54
ノズル
左センタ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]9116黒、つや消し081A
9116黒、つや消し815A/817A/874A
9116黒、つや消し851A/855A/857A/887A/858A
9116黒、つや消し871A/872A/844A/875A/877A/878A/801A/805A/807A/808A/861A/864A/881A
9116黒、つや消し908A
 		001
60 A 171 830 04 54
ノズル
右センタ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]9116黒、つや消し081A
9116黒、つや消し815A/817A/874A
9116黒、つや消し851A/855A/857A/887A/858A
9116黒、つや消し871A/872A/844A/875A/877A/878A/801A/805A/807A/808A/861A/864A/881A
9116黒、つや消し908A
 		001
70 A 171 831 00 59
トリム・リング
センタ・デフロスタ・ノズル用トリム・リング

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック815A/817A/874A
9051ブラック851A/855A/857A/887A/858A
9051ブラック871A/872A/844A/875A/877A/878A/801A/805A/807A/808A/861A/864A/881A
9051ブラック908A
 		001
70 A 171 831 03 59
トリム・リング
センタ・デフロスタ・ノズル用トリム・リング

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック815A/817A/874A
9051ブラック851A/855A/857A/887A/858A
9051ブラック871A/872A/844A/875A/877A/878A/801A/805A/807A/808A/861A/864A/881A
9051ブラック908A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19991006パークトロニック・システム (PTS)
 		001
70 A 171 831 05 59
トリム・リング
センタ・デフロスタ・ノズル用トリム・リング

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック815A/817A/874A
9051ブラック851A/855A/857A/887A/858A
9051ブラック871A/872A/844A/875A/877A/878A/801A/805A/807A/808A/861A/864A/881A
9051ブラック908A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
70 A 171 831 06 59
トリム・リング
センタ・デフロスタ・ノズル用トリム・リング

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]9051ブラック081A
9051ブラック815A/817A/874A
9051ブラック851A/855A/857A/887A/858A
9051ブラック871A/872A/844A/875A/877A/878A/801A/805A/807A/808A/861A/864A/881A
9051ブラック908A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220+581
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19991006パークトロニック・システム (PTS)
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
80 A 171 830 09 54
ノズル
中央

[002]まで ｼｬｼ: F 197201 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[907]9116黒、つや消し081A
9116黒、つや消し851A/855A/857A/858A
9116黒、つや消し815A/817A/874A
9116黒、つや消し871A/872A/844A/875A/877A/878A/801A/805A/807A/808A/861A/864A/881A
9116黒、つや消し908A
 		001
80 A 171 830 13 54
エアベンチレーション
中央

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[908]9116黒、つや消し081A
9116黒、つや消し801A/808A/815A/817A
9116黒、つや消し851A/855A/887A/858A
9116黒、つや消し861A/874A/881A
9116黒、つや消し908A
 		001
110 N 000000 000926
鉄板ビス
インストルメント・パネル・クロス・メンバのコンビ・ホルダ・フレーム固定ツール
4.8 X 22 		002
110 N 000000 000926
鉄板ビス
インストルメント・パネル中央部の補強材固定用ツール
4.8 X 22 		001
120 A 003 994 85 45
ばね板ナット
インストルメント・パネル・クロス・メンバのコンビ・ホルダ・フレーム固定ツール
4.8/0.5-2.5 MM 		002
120 A 003 994 85 45
ばね板ナット
インストルメント・パネル中央部の補強材固定用ツール
4.8/0.5-2.5 MM 		001
130 N 910104 006000
ワッシャ付きナット
トンネルの補強材固定用ツール
M6

これに変更 N 000000 004471 		001
130 N 000000 004471
ワッシャ付きナット
トンネルの補強材固定用ツール

これに変更 N 910104 006001 		001
130 N 910104 006001
ワッシャ付きナット
トンネルの補強材固定用ツール
M6 		001
150 A 171 860 10 02
助手席エアバッグ
インストルメント・パネル内 		001
160 A 003 990 53 51
ナット
M6 		004
170 N 910105 005000
6角ボルト
クロス・メンバに取り付けるエアバッグ
M5X12 		002
180 A 171 540 81 09
ケーブル・ハーネス
エアバッグ・アダプタ 		001 R
200 A 210 817 12 20
ラベル
チャイルド・レストレイント・システムに関する注意事項

[010]まで ｼｬｼ: F 242299 => まで 日付: 30/11/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-498
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
[498]19951002日本仕様
19980912日本仕様
 		001
200 A 204 817 39 20
ラベル
チャイルド・レストレイント・システムに関する注意事項

[011]から ｼｬｼ: F 242300 => から 日付: 30/11/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-498
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
[498]19951002日本仕様
19980912日本仕様
 		001
250 A 171 680 47 87
カバー

[002]まで ｼｬｼ: F 197201 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[008]から ｼｬｼ: F 113948 => から 日付: 10/01/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]7G76アルパカ・グレー858A/878A007
7K56アルパカ・グレー858A/878A/808A008
8K25サハラ・ベージュ855A/875A007
8N15サハラ・ベージュ855A/875A/805A008
9D47ブラック081A007
9D47ブラック851A/857A/871A/872A/844A/877A007
9F45ブラック081A008
9F45ブラック815A/817A/874A
9F45ブラック851A/857A/871A/872A/844A/877A/801A/807A/861A/864A/881A/908A008
 		001 L
250 A 171 680 00 91
グローブ・ボックス

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[909]7K56アルパカ・グレー808A/858A
9F45ブラック081A
9F45ブラック801A/815A/817A
9F45ブラック851A/855A/887A
9F45ブラック861A/874A/881A/908A
 		001 L
250 A 171 680 48 87
カバー

[002]まで ｼｬｼ: F 197201 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[008]から ｼｬｼ: F 113948 => から 日付: 10/01/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]7G76アルパカ・グレー858A/878A007
7K56アルパカ・グレー858A/878A/808A008
8K25サハラ・ベージュ855A/875A007
8N15サハラ・ベージュ855A/875A/805A008
9D47ブラック081A007
9D47ブラック851A/857A/871A/872A/844A/877A007
9F45ブラック081A008
9F45ブラック815A/817A/874A
9F45ブラック851A/857A/871A/872A/844A/877A/801A/807A/861A/864A/881A/908A008
 		001 R
250 A 171 680 01 91
グローブ・ボックス

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[909]7K56アルパカ・グレー808A/858A
9F45ブラック081A
9F45ブラック801A/815A/817A
9F45ブラック851A/855A/887A
9F45ブラック861A/874A/881A/908A
 		001 R
250 A 171 680 49 87
カバー

[002]まで ｼｬｼ: F 197201 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[008]から ｼｬｼ: F 113948 => から 日付: 10/01/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]7G76アルパカ・グレー858A/878A007
7K56アルパカ・グレー858A/878A/808A008
8K25サハラ・ベージュ855A/875A007
8N15サハラ・ベージュ855A/875A/805A008
9D47ブラック081A007
9D47ブラック851A/857A/871A/872A/844A/877A007
9F45ブラック081A008
9F45ブラック815A/817A/874A
9F45ブラック851A/857A/871A/872A/844A/877A/801A/807A/861A/864A/881A/908A008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001 L
250 A 171 680 02 91
グローブ・ボックス

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[909]7K56アルパカ・グレー808A/858A
9F45ブラック081A
9F45ブラック801A/815A/817A
9F45ブラック851A/855A/887A
9F45ブラック861A/874A/881A/908A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001 L
250 A 171 680 03 91
グローブ・ボックス

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[909]7K56アルパカ・グレー808A/858A
9F45ブラック081A
9F45ブラック801A/815A/817A
9F45ブラック851A/855A/887A
9F45ブラック861A/874A/881A/908A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+518
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
[518]19951002ラジオ MB EXQUISIT、VK なし、RDS なし
20060124ユニバーサル・コミュニケーション・インターフェース (UCI)
 		001 L
260 A 003 542 22 19
リレー
グローブ・ボックス・キャッチ

[008]から ｼｬｼ: F 113948 => から 日付: 10/01/2006
 		001
270 A 171 980 02 64
スプリング・ダンパ
グローブ・ボックス

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[911]7E94アルパカ・グレー494
9C83ブラック
 		001
280 A 170 820 01 01
ルーム・ランプ
グローブ・ボックス・ランプ 		001
280 A 208 820 65 01
ルーム・ランプ
グローブ・ボックス・ランプ

[014]から ｼｬｼ: F 197202 => から 日付: 31/03/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001
285 N 072601 012130
電球
グローブ・ボックス・ランプ
12V-5W

これに変更 N 000000 002723 		001
285 N 000000 002723
電球
グローブ・ボックス・ランプ
12V-5W 		001
290 A 171 825 00 64
リテーナ
ルーム・ランプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		001 L
300 N 000000 000530
鉄板ビス
インストルメント・パネルに取り付けるグローブ・ボックス
4.8X22 		003
300 N 000000 000530
鉄板ビス
インストルメント・パネルに取り付けるグローブ・ボックス
4.8X22
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19980912米国仕様
 		002 L
310 A 003 994 87 45
ばね板ナット
インストルメント・パネル固定用ツール、 クロス・メンバのグローブ・ボックス
4.8 MM 		005
320 N 000000 000926
鉄板ビス
インストルメント・パネル固定用ツール、 クロス・メンバのグローブ・ボックス
4.8 X 22 		003
320 N 000000 000926
鉄板ビス
インストルメント・パネル固定用ツール、 クロス・メンバのグローブ・ボックス
4.8 X 22 		002 L
330 A 211 689 01 79
インサート
インストルメント・パネル接続部からクロス・メンバへ 		001
900 A 037 545 63 28
プラグ
グローブ・ボックスのセントラル・ロッキング・システム・ アクチュエータ
3-PIN MQS;14/18 		001
901 A 000 540 46 05
電気ケーブル
グローブ・ボックスのセントラル・ロッキング・システム・ アクチュエータ
0.75 MM2 MQS SN;M14/18 		NB
910 A 000 540 79 05
電気ケーブル
助手席エアバッグ、添加剤 1
R12/4

これに変更 A 002 540 22 05 		001
910 A 002 540 22 05
ケーブル・ハーネス
助手席エアバッグ、添加剤 1
2-PIN 0.5MM2;R12/4

ﾌｯﾄﾉｰﾄ解説
[015]
一緒に注文: ターミナル・ブロック 2 X A 001 546 99 41、ケーブル・ストラップ　　　　　　　　　　　　　　　5 X A 002 997 24 90　　
 		001
910 A 000 540 78 05
リペア・キット
助手席エアバッグ、点火剤 2
R12/5

これに変更 A 002 540 21 05 		001
910 A 002 540 21 05
ケーブル・ハーネス
助手席エアバッグ、点火剤 2
2-PIN 0.5MM2;R12/5

ﾌｯﾄﾉｰﾄ解説
[015]
一緒に注文: ターミナル・ブロック 2 X A 001 546 99 41、ケーブル・ストラップ　　　　　　　　　　　　　　　5 X A 002 997 24 90　　
 		001
