一覧

SLK ロードスター
171.445 => SLK 200 KOMPRESSOR
M: 271954
GM: 711656, 716631
GA: 722695

Schema

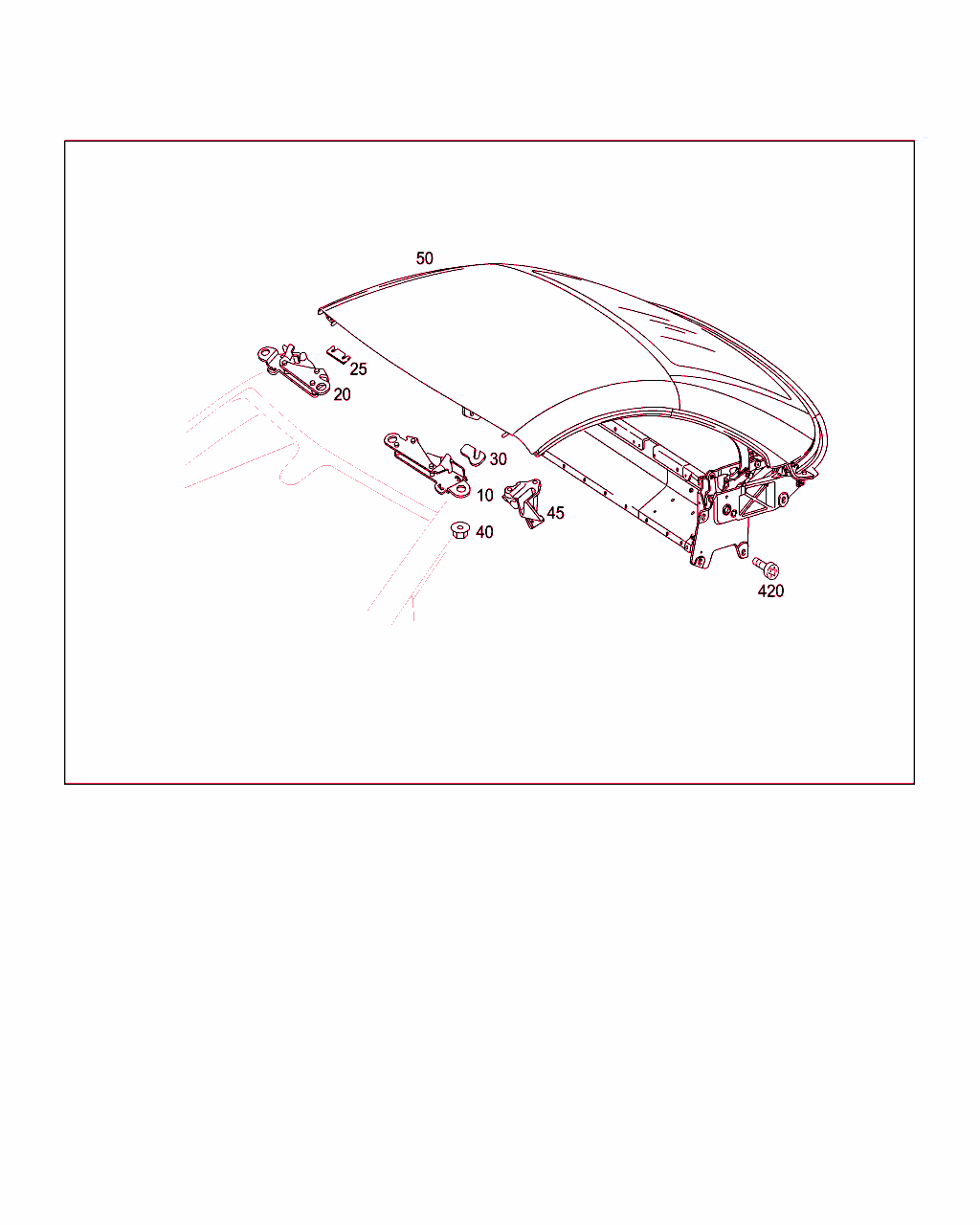

B79020000008.100215

[image]

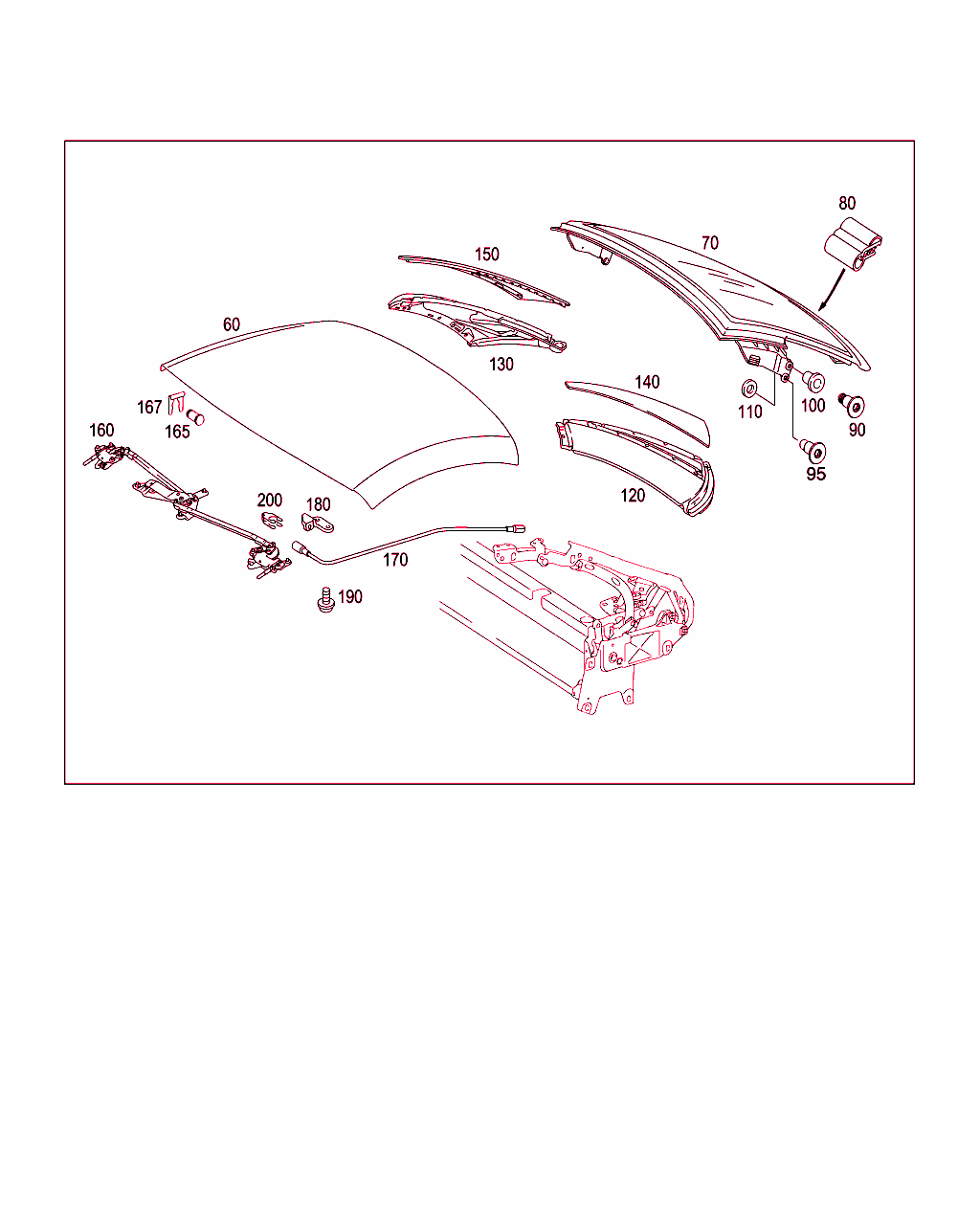

B79020000009.070326

[image]

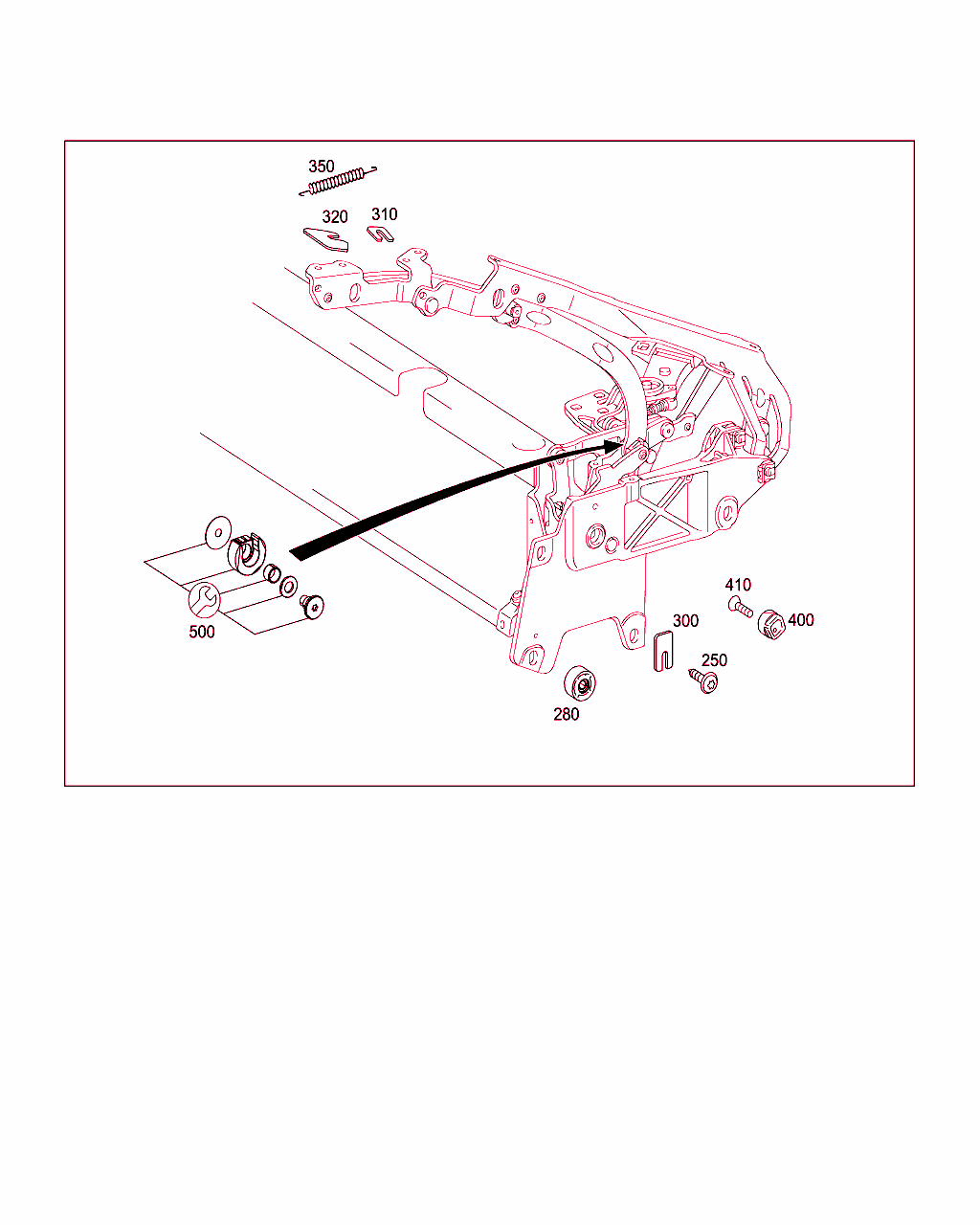

B79020000010.101125

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 790 13 77
リテーナ
ウインド・シールド・フレーム左側上部に 		001
20 A 230 790 14 77
リテーナ
ウインド・シールド・フレーム右側上部に 		001
25 A 171 795 10 96
サポート
マウントに
0,5MM 		001
25 A 171 795 11 96
サポート
マウントに
1,0MM 		001
30 A 171 795 07 96
サポート
左および右ロック調整

これに変更 A 171 795 15 96 		008
30 A 171 795 15 96
スペーサ
左および右ロック調整 		008
40 A 002 990 26 50
ヘキサゴン・ナット
左および右ロック固定用ツール 		004
45 A 171 792 01 18
ガイド
左ルーフ固定 		001
45 A 171 792 02 18
ガイド
右ルーフ固定 		001
50 A 171 790 13 40
フォールディング・ルーフ

ﾌｯﾄﾉｰﾄ解説
[002]
ルーフ・ハイドロリック・システム、カバー、リヤ・シェルフ、ロールバー非装備

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]0031DESIGNO クロマフレア 1031U
0032デジーニョ・ミスティック、ミスティック・ブルー032U
0033デジーニョ・メタリック、モカ・ブラック033U
0034DESIGNO バリコロール 3 (グリーン・ゴールド)034U
0037デジーニョ・ミスティック、ミスティック・レッド037U
0039デジーニョ・メタリック、モーリシャス・ブルー039U
0041デジーニョ・メタリック、グラファイト041U
0044DESIGNO アラナイト・グレー・マグノ044U
0046デジーニョ・メタリック、プラチナ・ブラック046U
0048デジーニョ・ミスティック、ミスティック・ホワイト 2048U
0049デジーニョ・マグノ、カシミア・ホワイト049U
0051デジーニョ・マグノ、プラチナ051U
0052デジーニョ・ミスティック・ブラウン052U
3541スライト・レッド541U
3548バーンスタイン・レッド548U
3590フレイム・オパール590U
5230インディゴライト・ブルー230U
5345ジャスパー・ブルー (メタリック)345U
5359タンザナイト・ブルー359U
5950ベニトアイト・ブルー950U
6300ペリクレース・グリーン300U
6430プレーナイト・グリーン・メタリック430U
6816アンドラダイト・グリーン (メタリック塗装)816U
7755テナライト・グレー755U
9040ブラック040U
9197オブシディアン・ブラック197U
9650カルサイト・ホワイト / シアラス・ホワイト650U
9723キューバナイト・シルバー723U
9762テルリウム・シルバー762U
9775イリジウム・シルバー775U
9792パラジウム・シルバー792U
9960アラバスタ・ホワイト960U
 		001
60 A 171 790 06 40
クーペ・ルーフ

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
 		001
70 A 171 670 01 80
リヤ・ウインドウ 001
80 A 171 694 00 92
ダンパ
リヤ・ウインドウに 		002
90 A 000 990 23 06
平頭フィット・ボルト
リヤ・ウインドウと可動部品のあいだ 		002
95 A 000 991 55 15
ピン
リヤ・ウインドウと可動部品のあいだ 		002
100 A 000 992 06 03
スリーブ
リヤ・ウインドウ・マウント 		004
110 A 000 990 53 82
ワッシャ
リヤ・ウインドウ・マウント 		004
120 A 171 790 03 19
ピラー
左

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
 		001
120 A 171 790 04 19
ピラー
右 		001
130 A 171 790 04 19
ピラー

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
 		001
140 A 171 795 01 55
カバー
左 C ピラー 		001
150 A 171 795 02 55
カバー
右 C ピラー 		001
160 A 171 790 00 71
シール・キャップ
ルーフ前部のロック・アッセンブリ 		001
160 A 171 790 00 71
シール・キャップ
ルーフ前部のロック・アッセンブリ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P98
ｺｰﾄﾞ日付指定名称
[P98]20060221スペシャル・モデル「AMGブラック・シリーズ」
 		001
165 A 000 991 26 01
ピン
左ヒンジ 		001
165 A 000 991 27 01
ピン
右ヒンジ 		001
167 N 006799 004004
ロック・ワッシャ
ヒンジ・ピン
4MM 		003
170 A 171 790 00 59
ケーブル 002
180 A 170 794 13 14
ホルダー
ガイド、ケーブル 		002
190 A 000 984 35 29
ボルト
ブラケット固定用ツール
M6X10 		002
250 A 000 984 75 29
ボルト
ボディの可動部品固定用ツール 		008
280 A 171 794 00 85
ワッシャ
フォールディング・ルーフ可動部品と B ピラーの間 		002
300 A 171 795 03 96
サポート
ベアリングとボディの間

♦ 以下から選択できます A 171 795 04 96 		016
300 A 171 795 03 96
サポート
ベアリングとボディの間

♦ 以下から選択できます A 171 795 04 96
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P98
ｺｰﾄﾞ日付指定名称
[P98]20060221スペシャル・モデル「AMGブラック・シリーズ」
 		016
300 A 171 795 04 96
サポート
ベアリングとボディの間

♦ 以下から選択できます A 171 795 03 96 		016
300 A 171 795 04 96
サポート
ベアリングとボディの間

♦ 以下から選択できます A 171 795 03 96
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P98
ｺｰﾄﾞ日付指定名称
[P98]20060221スペシャル・モデル「AMGブラック・シリーズ」
 		016
310 A 230 795 05 96
サポート
可動部品と C ピラーの間 		004
320 A 230 795 06 96
サポート
可動部品と C ピラーの間 		004
350 A 000 993 26 11
スプリング
ウェッジ・ゲート・バルブ用ソフト・トップ・フレーム 		002
400 A 171 794 00 22
エキセントリック・カム 002
410 A 129 990 01 30
ボルト
エクセントリック・ツール固定用ツール 		002
420 A 007 990 53 04
ラウンド・ヘッド・ボルト
M6X20

これに変更 A 010 990 26 04 		002
420 A 010 990 26 04
ラウンド・ヘッド・ボルト
M6X20 		002
420 N 000000 001145
6角丸頭ボルト
ルーフ・フレーム後部に
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P98
ｺｰﾄﾞ日付指定名称
[P98]20060221スペシャル・モデル「AMGブラック・シリーズ」
 		004
500 A 171 790 07 01
RS シート・フレーム
クロー・リペア・キット 		001
