一覧

SLK ロードスター
171.454 => SLK 280 / SLK 300
M: 272942
GM: 711654, 716660, 716669
GA: 722999

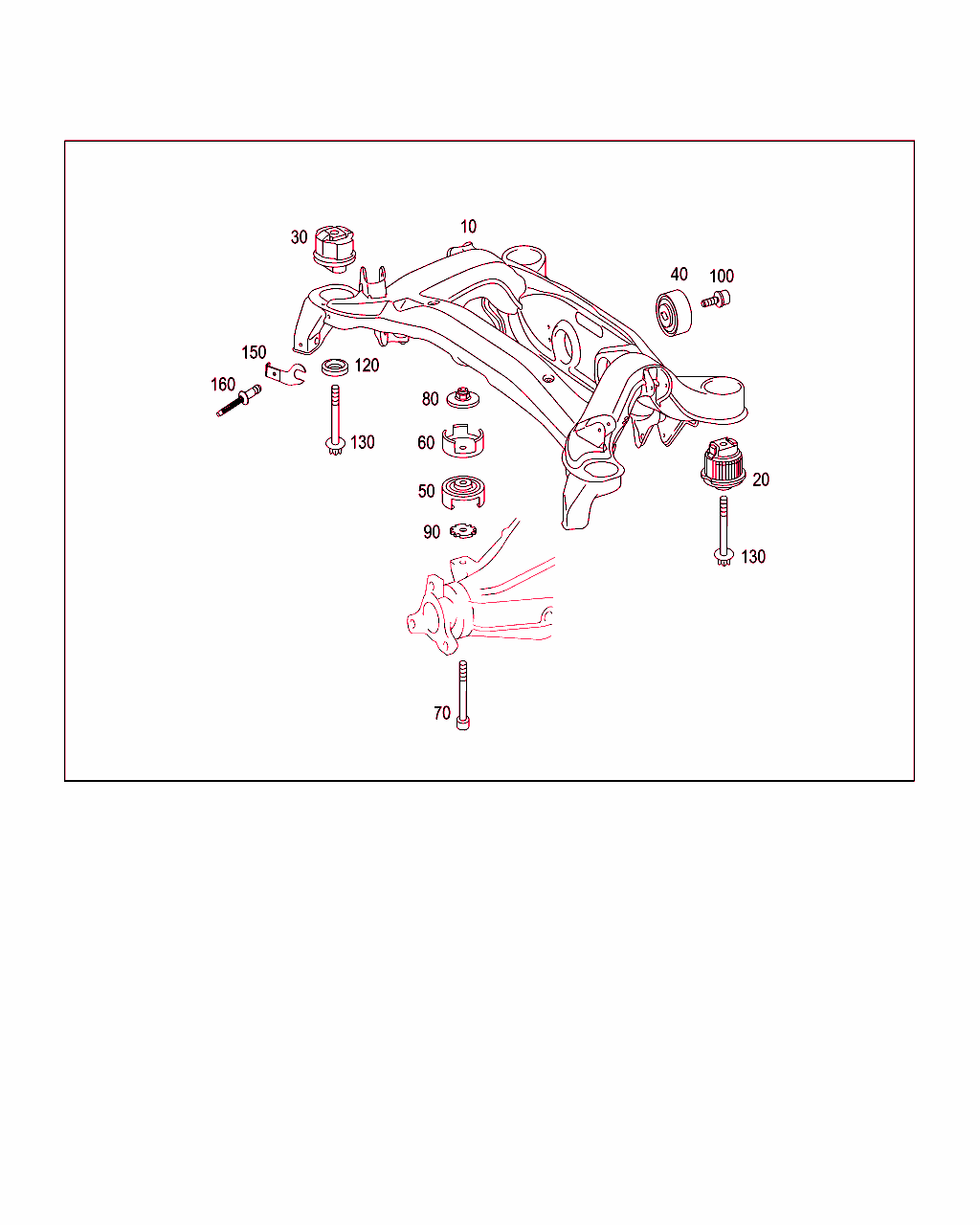

Schema

B35045000080.070319

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 350 05 08
アクスル・サポート

これに変更 A 171 350 19 08
• +001 A 171 540 02 13

[013]まで ｼｬｼ: F 230621 => まで 日付: 05/02/2010

ﾌｯﾄﾉｰﾄ解説
[014]
左右パーキング・ブレーキ・ケーブルのホルダおよび固定材料を一緒に　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 発注してください。　　　
 		001
10 A 171 350 19 08
リアアクスルキャリア

[015]から ｼｬｼ: F 230622 => から 日付: 05/02/2010

ﾌｯﾄﾉｰﾄ解説
[014]
左右パーキング・ブレーキ・ケーブルのホルダおよび固定材料を一緒に　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 発注してください。　　　
 		001
20 A 203 351 01 42
ラバー・ブッシュ
リヤ・フレーム・フロアに取り付けるリヤ・アクスル・サポート 		002
30 A 171 351 01 42
ラバー・ブッシュ
フレーム・フロア前部のリヤ・アクスル・サポート 		002
40 A 129 351 21 42
ラバー・ブッシュ
リヤ・アクスル・サポート後部に取り付ける アクスル・ハウジング 		002
50 A 210 351 18 42
ラバー・ブッシュ
アクスル・ハウジング / リヤ・アクスル・サポート、 リヤ下部 		001
60 A 210 351 19 42
ラバー・ブッシュ
リヤ・アクスル・サポート上前部/アクスル・ハウジング 		001
70 N 000912 010224
シリンダ・ボルト
リヤ・アクスル・サポート前部のアクスル・ハウジング
M10X65 		001
80 A 202 352 01 67
ディスク
リヤ・アクスル・サポート前部のアクスル・ハウジング 		001
80 A 210 352 00 67
ディスク 001
90 A 210 357 03 52
スペーサ・ディスク
必要に応じて
1 MM 		001
90 A 210 357 02 52
スペーサ・ディスク
必要に応じて
2 MM 		001
90 A 210 357 01 52
スペーサ・ディスク
必要に応じて
3 MM 		001
90 A 210 357 00 52
スペーサ・ディスク
必要に応じて
4 MM 		001
100 A 202 350 02 70
ボルト
リヤ・アクスル・サポート後部に取り付ける アクスル・ハウジング
M14X1.5 		002
120 A 171 352 00 46
ストッパ
フレーム・フロア前部のリヤ・アクスル・サポート

[017]から ｼｬｼ: F 030921 => から 日付: 31/08/2004
 		002
130 A 000 990 43 03
コンビ・ボルト
フレーム・フロア前部のリヤ・アクスル・サポート
12X1.5X78 		002
130 A 000 990 43 03
コンビ・ボルト
リヤ・フレーム・フロアに取り付けるリヤ・アクスル・サポート
12X1.5X78 		002
150 A 171 427 03 41
ホルダー
左パーキング・ブレーキ・ケーブルをアクスル・キャリアに 		001
150 A 171 427 04 41
ホルダー
右パーキング・ブレーキ・ケーブルをアクスル・キャリアに 		001
160 A 211 427 09 41
ブラインド・リベット
ブラケット / アクスル・サポート 		002
