一覧

SLK ロードスター
171.454 => SLK 280 / SLK 300
M: 272942
GM: 711654, 716660, 716669
GA: 722999

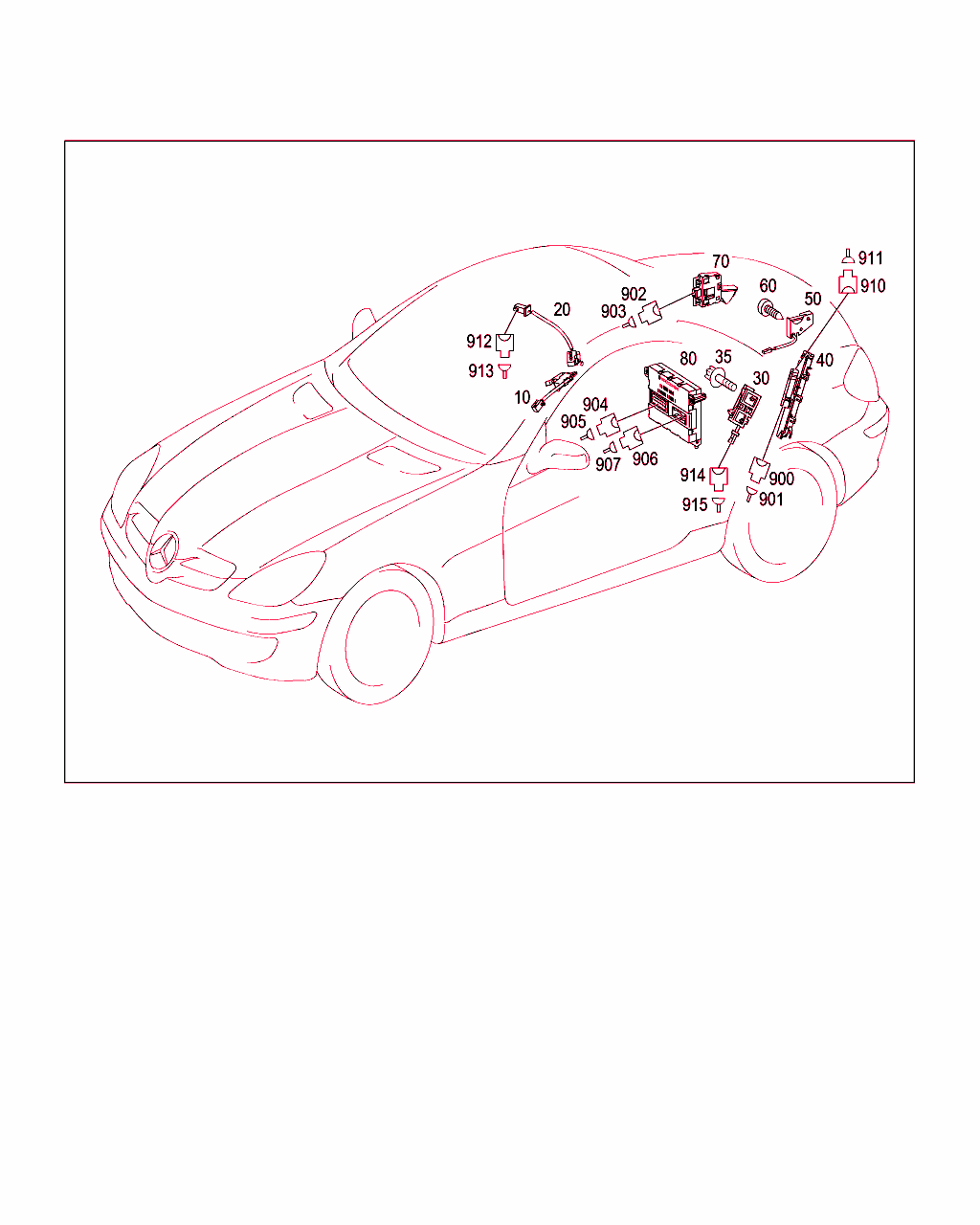

Schema

B82425000005.060725

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 820 60 10
スイッチ
フラップ・ルーフ、右
S69/3 		001
20 A 171 820 77 10
スイッチ
フォールディング・ルーフ前部 		001
30 A 171 820 24 10
スイッチ
格納式フォールディング・ルーフ 		001
35 N 000000 001146
6角丸頭ボルト
スイッチ固定用ツール
M6X16

これに変更 N 000000 002193 		001
35 N 000000 002193
6角丸頭ボルト
スイッチ固定用ツール
M6X16 		001
40 A 171 820 76 10
スイッチ
フォールディング・ルーフ・カバー「開」 		001
50 A 171 820 62 10
スイッチ
完全中央ポジションにあるフォールディング・ルーフ・チューブラ・フレーム 		001
60 N 000000 002439
6角丸頭ボルト
OTDCスイッチ固定箇所
M6X25 		001
70 A 171 820 63 10
スイッチ
トランク・ルーム・セパレーション 		001
80 A 171 820 04 26
コントロール・ユニット
ロール・バー/ソフトトップ

これに変更 A 171 820 33 26

[002]まで ｼｬｼ: F 197201 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
80 A 171 820 33 26
コントロール・ユニット
ロール・バー/ソフトトップ

これに変更 A 171 820 42 26

[002]まで ｼｬｼ: F 197201 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
80 A 171 820 42 26
コントロール・ユニット
ロール・バー/ソフトトップ

[002]まで ｼｬｼ: F 197201 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
80 A 171 820 49 26
コントロール・ユニット
ロール・バー/ソフトトップ

これに変更 A 171 900 00 00

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[119]まで ｼｬｼ: F 223305 => まで 日付: 31/07/2009

ﾌｯﾄﾉｰﾄ解説
[007]
次の車台番号以前の車両には古い部品番号のものを使用すること
 		001
80 A 171 900 00 00
コントロールユニット
ロール・バー/ソフトトップ

[003]から ｼｬｼ: F 177100 => から 日付: 30/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
900 A 032 545 19 28
ハウジング
フォールディング・ルーフ・カバー「開」
2-PIN MQS 		001
901 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
902 A 037 545 59 28
プラグ
トランク・ルーム・セパレーション 「閉」 リミット・スイッチ
2-PIN MQS;S69/10 		001
903 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
904 A 002 545 05 40
ハウジング
ソフト・トップ・コントロール・ユニット
32-PIN MQS;N52 / 1 		001
905 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
905 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[062]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
906 A 220 545 37 28
ハウジング
ソフト・トップ・コントロール・ユニット、黒
14-PIN SLK2.8;N52 / 2 		001
907 A 000 540 40 05
電気ケーブル
2.5 MM2 SLK

ﾌｯﾄﾉｰﾄ解説
[062]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
910 A 033 545 67 28
プラグ
フォールディング・ルーフ・カバー「開」
2-PIN MQS;S69/11 		001
911 A 032 545 39 28
コンタクト・ピン
フォールディング・ルーフ・カバー「開」
0.75 MM2 MQS;S69/11 		NB
912 A 033 545 67 28
プラグ
左パイプ・フレームのリミット・スイッチ、 ロック式 2 ピン
2-PIN MQS;S118 		001
913 A 032 545 39 28
コンタクト・ピン
左パイプ・フレームのリミット・スイッチ、 ロック式 2 ピン
0.75 MM2 MQS;S118 		NB
914 A 030 545 28 28
プラグ
リミット・スイッチ、パイプ・フレーム「開」
2-PIN MQS;S119 		001
915 A 016 545 41 26
コンタクト・ソケット
リミット・スイッチ、パイプ・フレーム「開」
0.25-0.5 MM2 MQS;S119 		NB
