一覧

SLK ロードスター
171.454 => SLK 280 / SLK 300
M: 272942
GM: 711654, 716660, 716669
GA: 722999

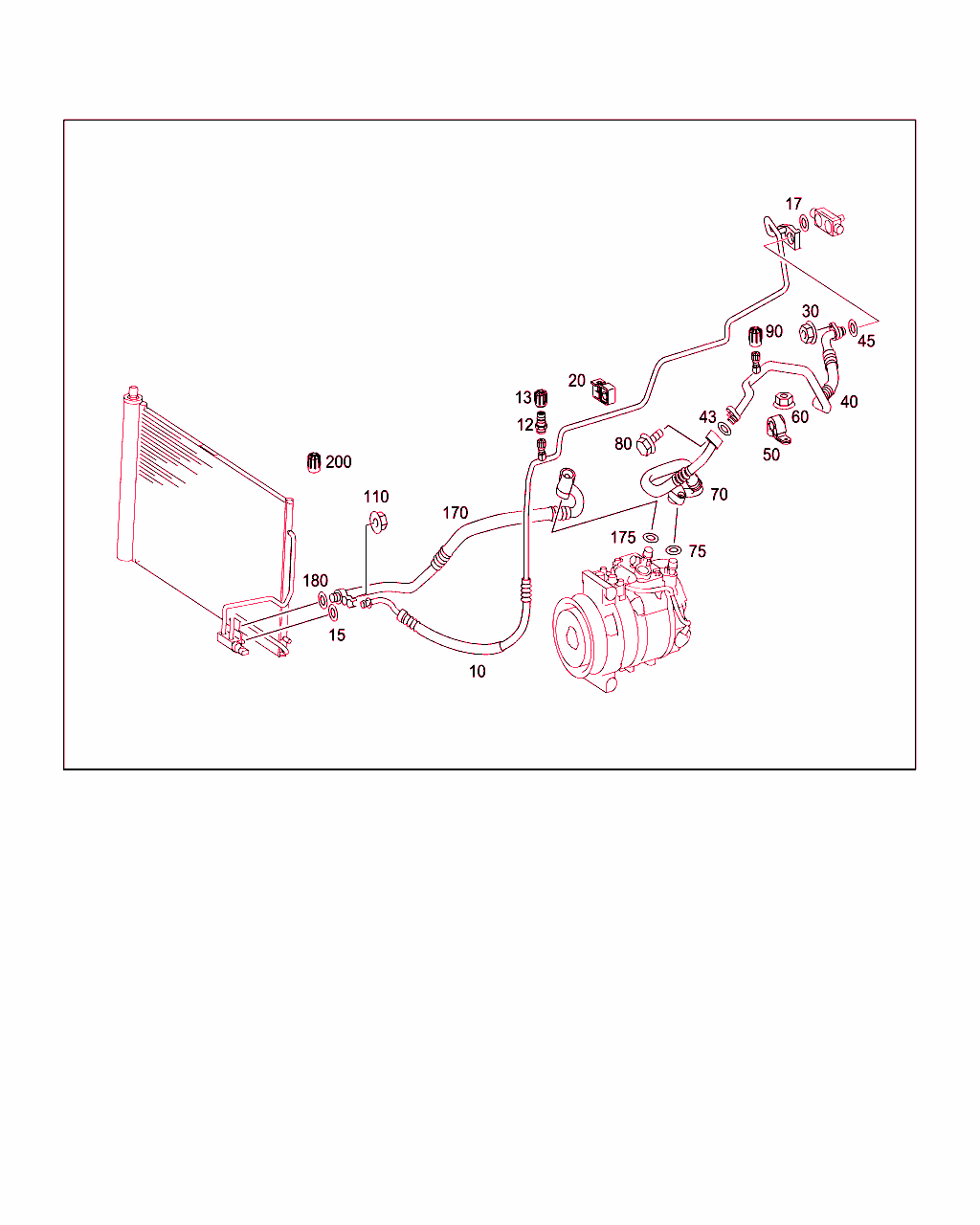

Schema

B83195000298.121108

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 830 03 15
パイプ
コンデンサからエクスパンション・ バルブへ

これに変更 A 171 830 23 15
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
10 A 171 830 23 15
パイプ
コンデンサからエクスパンション・ バルブへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
10 A 171 830 04 15
パイプ
コンデンサからエクスパンション・ バルブへ

[012]まで ｼｬｼ: F 149895 => まで 日付: 31/10/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
10 A 171 830 24 15
パイプ
コンデンサからエクスパンション・ バルブへ

[013]から ｼｬｼ: F 149896 => から 日付: 31/10/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
15 A 220 997 02 45
シールリング
コンデンサの冷媒ライン
9.5X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
15 A 220 997 02 45
シールリング
コンデンサの冷媒ライン
9.5X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
17 A 140 997 06 45
シールリング
エアコン・ラインをエクスパンション・バルブに
7.5X2.0

これに変更 A 013 997 40 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
17 A 013 997 40 45
シールリング
エアコン・ラインをエクスパンション・バルブに
7.5X2.0
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
17 A 140 997 06 45
シールリング
エアコン・ラインをエクスパンション・バルブに
7.5X2.0

これに変更 A 013 997 40 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
17 A 013 997 40 45
シールリング
エアコン・ラインをエクスパンション・バルブに
7.5X2.0
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
20 A 000 995 40 14
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		003
30 N 910112 006001
ヘキサゴン・ナット
エクスパンション・ バルブ・スタッド・ボルト
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
40 A 171 830 05 15
パイプ
エクスパンション・ バルブからセパレーション・ポイントへ

これに変更 A 171 830 25 15
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
40 A 171 830 25 15
パイプ
エクスパンション・ バルブからセパレーション・ポイントへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
40 A 171 830 06 15
パイプ
エクスパンション・ バルブからセパレーション・ポイントへ

これに変更 A 171 830 26 15
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
40 A 171 830 26 15
パイプ
エクスパンション・ バルブからセパレーション・ポイントへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
43 A 220 997 04 45
シールリング
セパレーション・ポイント
13.7X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
43 A 220 997 04 45
シールリング
セパレーション・ポイント
13.7X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
45 A 140 997 08 45
シールリング
セパレーション・ポイント (コンプレッサ)
14X2 MM

これに変更 A 013 997 42 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
45 A 013 997 42 45
シールリング
セパレーション・ポイント (コンプレッサ)
14.0X2.0
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 L
45 A 140 997 08 45
シールリング
セパレーション・ポイント (コンプレッサ)
14X2 MM

これに変更 A 013 997 42 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
45 A 013 997 42 45
シールリング
セパレーション・ポイント (コンプレッサ)
14.0X2.0
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001 R
50 A 220 832 02 14
クランプ・ピース
エクスパンション・ バルブからセパレーション・ポイントへのパイプ・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		002
60 N 910112 006001
ヘキサゴン・ナット
クランプ・ピース固定用ツール
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		002
70 A 171 830 11 15
パイプ
コンプレッサーに

これに変更 A 171 830 28 15
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
70 A 171 830 28 15
パイプ
コンプレッサーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
75 A 210 997 03 45
シールリング
コンプレッサーに
23.8X2.4 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
80 N 910142 006002
6角丸頭ボルト
セパレーション・ポイントのライン・コネクタ
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
90 A 140 988 01 35
シーリング・キャップ
/ エキスパンション・バルブ・パイプ・ラインからセパレーション・ポイントへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
110 N 910112 006001
ヘキサゴン・ナット
コンデンサ・スタッド・ボルト
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
170 A 171 830 12 15
パイプ
コンプレッサからコンデンサへ

これに変更 A 171 830 30 15
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
170 A 171 830 30 15
パイプ
コンプレッサからコンデンサへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
175 A 140 997 07 45
Oリング
コンプレッサに取り付ける冷媒ライン
10.6X2

これに変更 A 013 997 41 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
175 A 013 997 41 45
シールリング
コンプレッサに取り付ける冷媒ライン
10.6X2 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
180 A 220 997 02 45
シールリング
コンデンサーに
9.5X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
200 A 140 988 00 35
キャップ
コンデンサ・フィラ・バルブ

[014]から ｼｬｼ: F 166745 => から 日付: 30/03/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
