一覧

SLK ロードスター
171.473 => SLK 55 AMG
M: 113989
GA: 722907

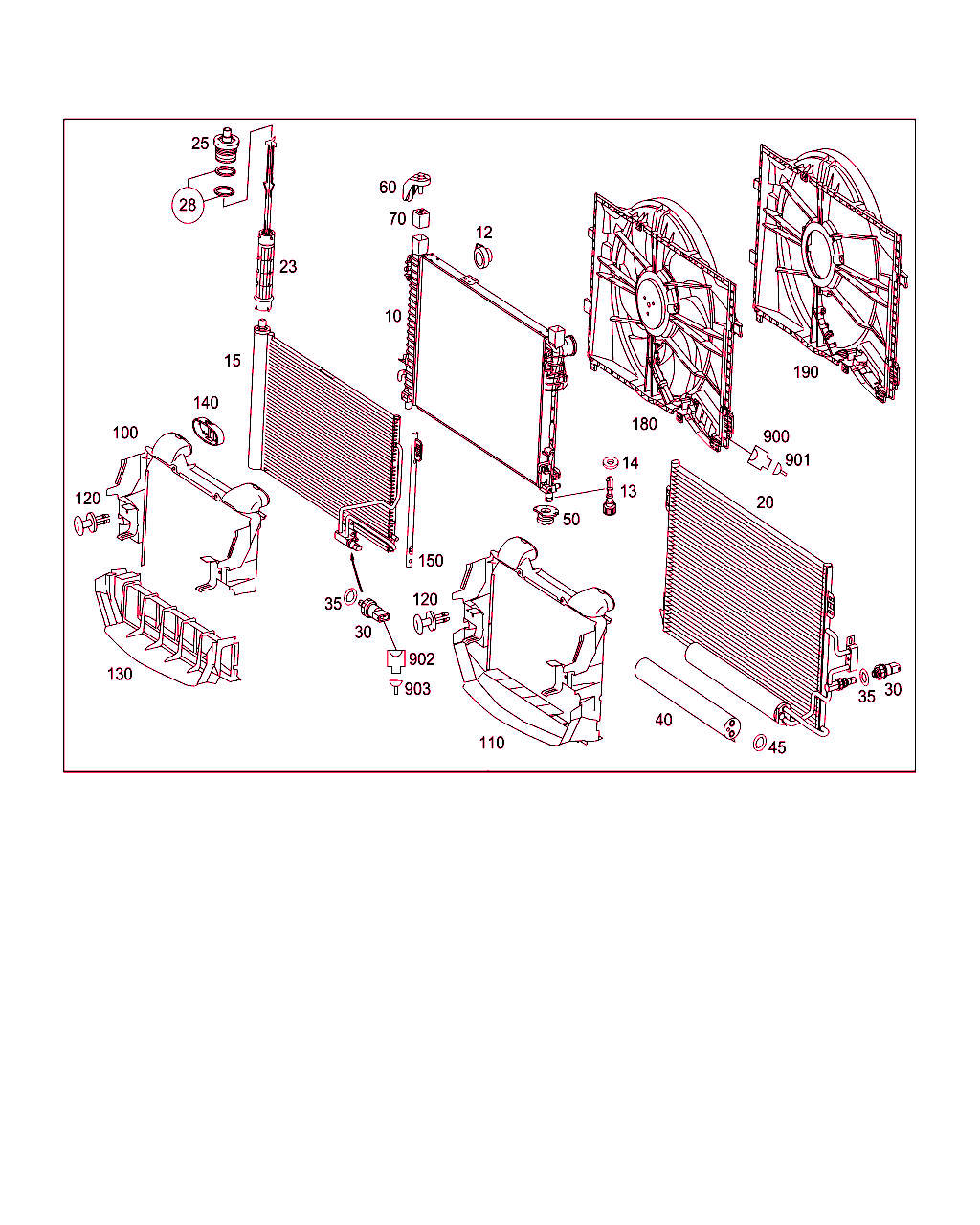

Schema

B50015000365.130115

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 500 00 03
ラジエタ
ラジエタ 		001
12 A 000 277 05 54
スリーブ
ラジエタ上部に 		001
20 A 171 500 00 54
コンデンサ
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
30 A 203 821 15 92
温度センサ
コンデンサー下部に
M 12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
35 A 203 997 01 45
シールリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
40 A 203 830 00 58
エバポレータ
コンデンサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
45 A 168 997 07 45
丸形シール・リング
ドライヤ・カートリッジ
7.5X2 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		002
50 A 171 504 01 14
ベアリング
コンソール左側および右側に 		002
60 A 171 504 02 40
ホルダー
ラジエタ右上部 		001
60 A 171 504 01 40
ホルダー
ラジエタ左上部 		001
70 A 203 504 01 12
ラバー・ブッシュ
補強材に 		002
110 A 171 505 05 30
ラジエタ用エア・ガイド
フロント・モジュールに

これに変更 A 171 500 00 16 		001
110 A 171 500 00 16
エア・ガイド・フィン
フロント・モジュールに 		001
120 A 123 990 00 92
スプレッド・リベット
フロント・モジュールのパネル 		004
150 A 171 987 01 52
シーリング・ラバー
ラジエタ左側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
150 A 171 987 02 52
シーリング・ラバー
ラジエタ右側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -580-581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19991112エアコン
[581]19951002オートマチック・クライメート・コントロール
20000812オートマチック・クライメート・コントロール
 		001
180 A 203 500 10 93
ブロワ
850 W 		001
900 A 220 545 03 29
ハウジング
4-PIN SLK2.8, LSK8;M4/3 		001
901 A 009 545 82 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
902 A 210 540 43 81
ハウジング
冷媒圧力センサ
4-PIN MQS;B12

[004]まで ｼｬｼ: F 128796 => まで 日付: 28/04/2006
 		001
902 A 210 540 21 81
クラッチ
冷媒圧力センサ
3-PIN MQS;B12

[005]から ｼｬｼ: F 128797 => から 日付: 28/04/2006
 		001
