SLK ロードスター 日本仕様
170.449 => SLK 230 KOMPRESSOR
M: 111983
GM: 716622, 716630, 716662
GA: 722616

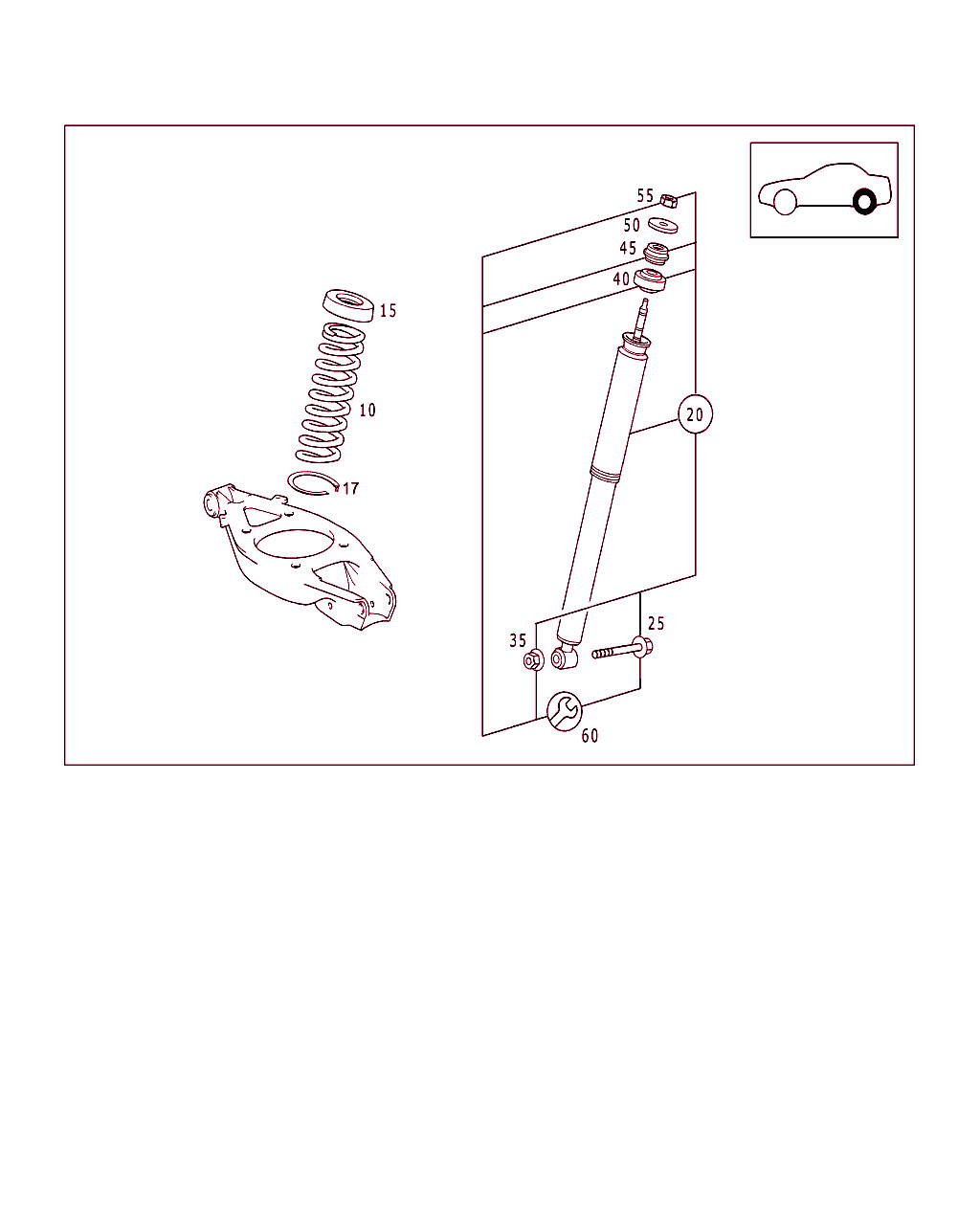

Schema

B32120000020.120508

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 170 324 00 04
リヤ・スプリング
カラー・コード: 1 X ブルー

ﾌｯﾄﾉｰﾄ解説
[003]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
[004]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
==============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 170.444         53                     423             5速オートマチック・トランスミッション            1
 170.449         55                     580             エアコン                           1
 170.465         55                     669             エマージェンシ・スペア・タイヤ                3
 170.466(E32AMG) 61                     810             サウンド・パッケージ                     1
==============================================================================================================================
                                        リヤ・スプリング・テーブル - ラバー・シム　　　　　　　　　　　　
==============================================================================================================================
           ポイント合計　　　　　　　　　　　　　　　　　　　    リヤ・スプリング　　　                        シム　　　　　　　　　　　　　　  スプリング・カラー・コード　　
                   -40                  A202 324 30 04                     A210 325 01 84    1 黄色 2 灰色　　　　
                 41-45                  A202 324 30 04                     A210 325 02 84    1 黄色 2 灰色　　　　
                 46-50                  A202 324 30 04                     A210 325 03 84    1 黄色 2 灰色　　　　
                 51-55                  A170 324 00 04                     A210 325 01 84    1 青　　　
                 56-60                  A170 324 00 04                     A210 325 02 84    1 青　　　
                 61〜66                  A170 324 00 04                     A210 325 03 84    1 ブルー
                 67〜72                  A170 324 00 04                     A210 325 04 84    1 ブルー
 		002
10 A 202 324 30 04
リヤ・スプリング
カラー・コード: 1 X イエロー/ 2 X グレー

ﾌｯﾄﾉｰﾄ解説
[003]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
[004]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
==============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 170.444         53                     423             5速オートマチック・トランスミッション            1
 170.449         55                     580             エアコン                           1
 170.465         55                     669             エマージェンシ・スペア・タイヤ                3
 170.466(E32AMG) 61                     810             サウンド・パッケージ                     1
==============================================================================================================================
                                        リヤ・スプリング・テーブル - ラバー・シム　　　　　　　　　　　　
==============================================================================================================================
           ポイント合計　　　　　　　　　　　　　　　　　　　    リヤ・スプリング　　　                        シム　　　　　　　　　　　　　　  スプリング・カラー・コード　　
                   -40                  A202 324 30 04                     A210 325 01 84    1 黄色 2 灰色　　　　
                 41-45                  A202 324 30 04                     A210 325 02 84    1 黄色 2 灰色　　　　
                 46-50                  A202 324 30 04                     A210 325 03 84    1 黄色 2 灰色　　　　
                 51-55                  A170 324 00 04                     A210 325 01 84    1 青　　　
                 56-60                  A170 324 00 04                     A210 325 02 84    1 青　　　
                 61〜66                  A170 324 00 04                     A210 325 03 84    1 ブルー
                 67〜72                  A170 324 00 04                     A210 325 04 84    1 ブルー
 		002
15 A 210 325 01 84
シム
必要に応じて、突起数、
1 (5 MM)

ﾌｯﾄﾉｰﾄ解説
[004]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
==============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 170.444         53                     423             5速オートマチック・トランスミッション            1
 170.449         55                     580             エアコン                           1
 170.465         55                     669             エマージェンシ・スペア・タイヤ                3
 170.466(E32AMG) 61                     810             サウンド・パッケージ                     1
==============================================================================================================================
                                        リヤ・スプリング・テーブル - ラバー・シム　　　　　　　　　　　　
==============================================================================================================================
           ポイント合計　　　　　　　　　　　　　　　　　　　    リヤ・スプリング　　　                        シム　　　　　　　　　　　　　　  スプリング・カラー・コード　　
                   -40                  A202 324 30 04                     A210 325 01 84    1 黄色 2 灰色　　　　
                 41-45                  A202 324 30 04                     A210 325 02 84    1 黄色 2 灰色　　　　
                 46-50                  A202 324 30 04                     A210 325 03 84    1 黄色 2 灰色　　　　
                 51-55                  A170 324 00 04                     A210 325 01 84    1 青　　　
                 56-60                  A170 324 00 04                     A210 325 02 84    1 青　　　
                 61〜66                  A170 324 00 04                     A210 325 03 84    1 ブルー
                 67〜72                  A170 324 00 04                     A210 325 04 84    1 ブルー
 		002
15 A 210 325 02 84
ラバー・プレート
必要に応じて、突起数、
2 (9 MM)

ﾌｯﾄﾉｰﾄ解説
[004]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
==============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 170.444         53                     423             5速オートマチック・トランスミッション            1
 170.449         55                     580             エアコン                           1
 170.465         55                     669             エマージェンシ・スペア・タイヤ                3
 170.466(E32AMG) 61                     810             サウンド・パッケージ                     1
==============================================================================================================================
                                        リヤ・スプリング・テーブル - ラバー・シム　　　　　　　　　　　　
==============================================================================================================================
           ポイント合計　　　　　　　　　　　　　　　　　　　    リヤ・スプリング　　　                        シム　　　　　　　　　　　　　　  スプリング・カラー・コード　　
                   -40                  A202 324 30 04                     A210 325 01 84    1 黄色 2 灰色　　　　
                 41-45                  A202 324 30 04                     A210 325 02 84    1 黄色 2 灰色　　　　
                 46-50                  A202 324 30 04                     A210 325 03 84    1 黄色 2 灰色　　　　
                 51-55                  A170 324 00 04                     A210 325 01 84    1 青　　　
                 56-60                  A170 324 00 04                     A210 325 02 84    1 青　　　
                 61〜66                  A170 324 00 04                     A210 325 03 84    1 ブルー
                 67〜72                  A170 324 00 04                     A210 325 04 84    1 ブルー
 		002
15 A 210 325 03 84
シム
必要に応じて、突起数、
3 (13 MM)

ﾌｯﾄﾉｰﾄ解説
[004]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
==============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 170.444         53                     423             5速オートマチック・トランスミッション            1
 170.449         55                     580             エアコン                           1
 170.465         55                     669             エマージェンシ・スペア・タイヤ                3
 170.466(E32AMG) 61                     810             サウンド・パッケージ                     1
==============================================================================================================================
                                        リヤ・スプリング・テーブル - ラバー・シム　　　　　　　　　　　　
==============================================================================================================================
           ポイント合計　　　　　　　　　　　　　　　　　　　    リヤ・スプリング　　　                        シム　　　　　　　　　　　　　　  スプリング・カラー・コード　　
                   -40                  A202 324 30 04                     A210 325 01 84    1 黄色 2 灰色　　　　
                 41-45                  A202 324 30 04                     A210 325 02 84    1 黄色 2 灰色　　　　
                 46-50                  A202 324 30 04                     A210 325 03 84    1 黄色 2 灰色　　　　
                 51-55                  A170 324 00 04                     A210 325 01 84    1 青　　　
                 56-60                  A170 324 00 04                     A210 325 02 84    1 青　　　
                 61〜66                  A170 324 00 04                     A210 325 03 84    1 ブルー
                 67〜72                  A170 324 00 04                     A210 325 04 84    1 ブルー
 		002
15 A 210 325 04 84
シム
必要に応じて、突起数、
4 (17 MM)

ﾌｯﾄﾉｰﾄ解説
[004]
リヤ・スプリングを決定するには、以下の表で、それぞれのバウムスタと
取り付けられている特別仕様のポイント数を加算してください。
==============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 170.444         53                     423             5速オートマチック・トランスミッション            1
 170.449         55                     580             エアコン                           1
 170.465         55                     669             エマージェンシ・スペア・タイヤ                3
 170.466(E32AMG) 61                     810             サウンド・パッケージ                     1
==============================================================================================================================
                                        リヤ・スプリング・テーブル - ラバー・シム　　　　　　　　　　　　
==============================================================================================================================
           ポイント合計　　　　　　　　　　　　　　　　　　　    リヤ・スプリング　　　                        シム　　　　　　　　　　　　　　  スプリング・カラー・コード　　
                   -40                  A202 324 30 04                     A210 325 01 84    1 黄色 2 灰色　　　　
                 41-45                  A202 324 30 04                     A210 325 02 84    1 黄色 2 灰色　　　　
                 46-50                  A202 324 30 04                     A210 325 03 84    1 黄色 2 灰色　　　　
                 51-55                  A170 324 00 04                     A210 325 01 84    1 青　　　
                 56-60                  A170 324 00 04                     A210 325 02 84    1 青　　　
                 61〜66                  A170 324 00 04                     A210 325 03 84    1 ブルー
                 67〜72                  A170 324 00 04                     A210 325 04 84    1 ブルー
 		002
17 A 203 324 00 84
スプリング・シム
リヤ・スプリング、下部 		002
20 A 170 320 01 31
ショック・アブソーバ
パッケージ

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		002
25 N 910105 010003
6角ボルト
スプリング・リンクのショック・アブソーバ
M10X60 		002
35 N 913023 010002
ナット
スプリング・リンクのショック・アブソーバ
M10 		002
40 A 202 326 04 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
45 A 202 326 01 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
50 A 202 326 00 76
ウインドウ
ショック・アブソーバ / フレーム 		002
55 N 913002 010010
ナット
ショック・アブソーバ / フレーム
M10X1 		002
60 A 202 320 02 56
リペア・キット
リヤ・ショック・アブソーバ固定部 		002
