一覧

SLK ロードスター 日本仕様
170.449 => SLK 230 KOMPRESSOR
M: 111983
GM: 716622, 716630, 716662
GA: 722616

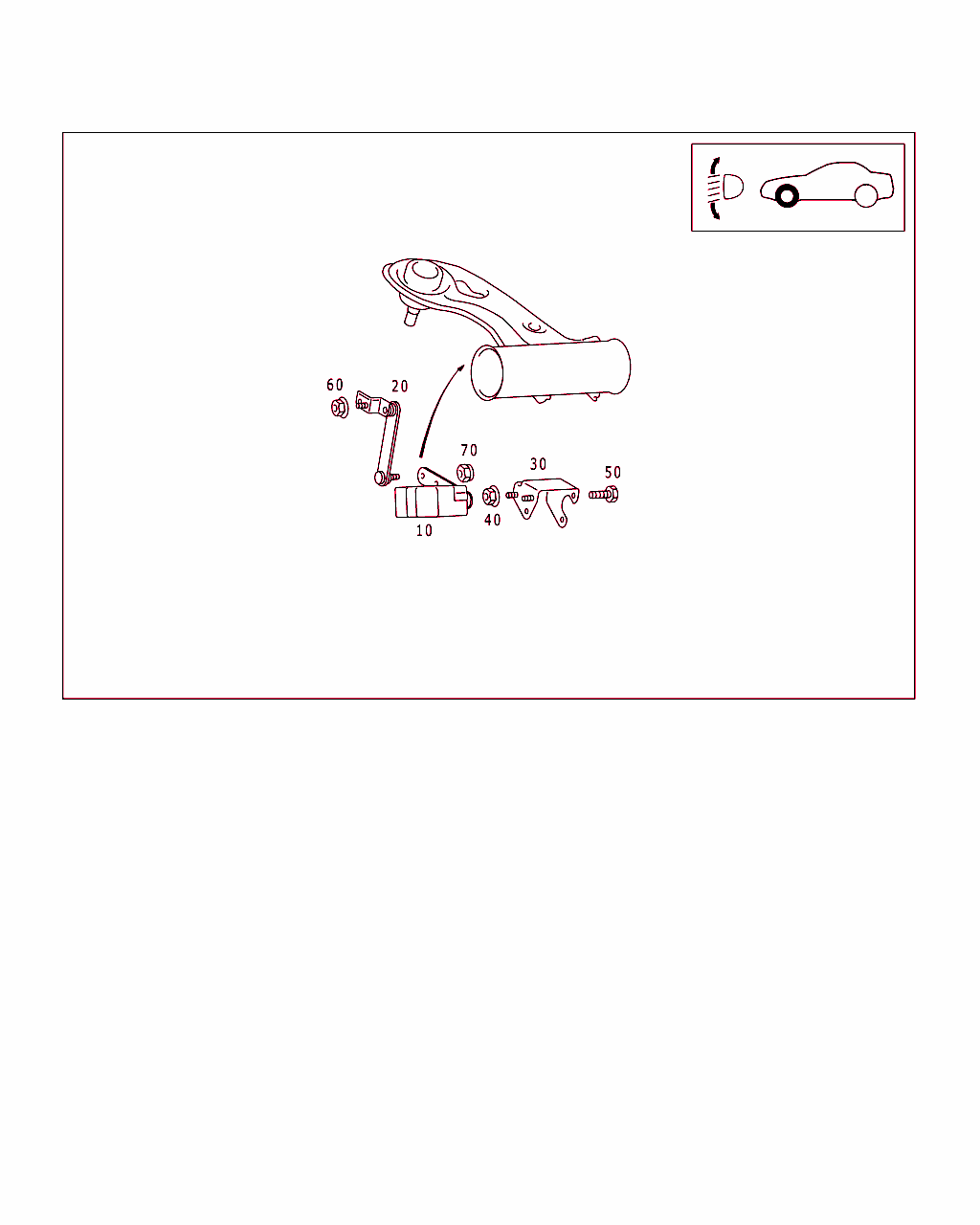

Schema

B33035000015.991122

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 010 542 77 17
アングル・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 612/617
ｺｰﾄﾞ日付指定名称
[612]19951002ヘッドランプ・ユニット：キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、右側通行
[617]19951002ヘッドランプ・ユニット：非対称キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、左側通行
 		001
20 A 202 320 05 89
ロッド
ターニング・アングル・センサからコントロール・アームへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 612/617
ｺｰﾄﾞ日付指定名称
[612]19951002ヘッドランプ・ユニット：キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、右側通行
[617]19951002ヘッドランプ・ユニット：非対称キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、左側通行
 		001
30 A 208 320 01 43
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 612/617
ｺｰﾄﾞ日付指定名称
[612]19951002ヘッドランプ・ユニット：キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、右側通行
[617]19951002ヘッドランプ・ユニット：非対称キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、左側通行
 		001
40 N 913023 006001
ナット
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 612/617
ｺｰﾄﾞ日付指定名称
[612]19951002ヘッドランプ・ユニット：キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、右側通行
[617]19951002ヘッドランプ・ユニット：非対称キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、左側通行
 		002
50 N 000000 005608
ボルト
M5X8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 612/617
ｺｰﾄﾞ日付指定名称
[612]19951002ヘッドランプ・ユニット：キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、右側通行
[617]19951002ヘッドランプ・ユニット：非対称キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、左側通行
 		002
60 N 913023 006001
ナット
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 612/617
ｺｰﾄﾞ日付指定名称
[612]19951002ヘッドランプ・ユニット：キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、右側通行
[617]19951002ヘッドランプ・ユニット：非対称キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、左側通行
 		001
70 N 910113 006000
ヘキサゴン・ナット
センサに取り付けるロッド
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 612/617
ｺｰﾄﾞ日付指定名称
[612]19951002ヘッドランプ・ユニット：キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、右側通行
[617]19951002ヘッドランプ・ユニット：非対称キセノン・ヘッドランプ
19971219キセノン・ヘッドランプ、左側通行
 		001
