一覧

SLK ロードスター 日本仕様
170.449 => SLK 230 KOMPRESSOR
M: 111983
GM: 716622, 716630, 716662
GA: 722616

Schema

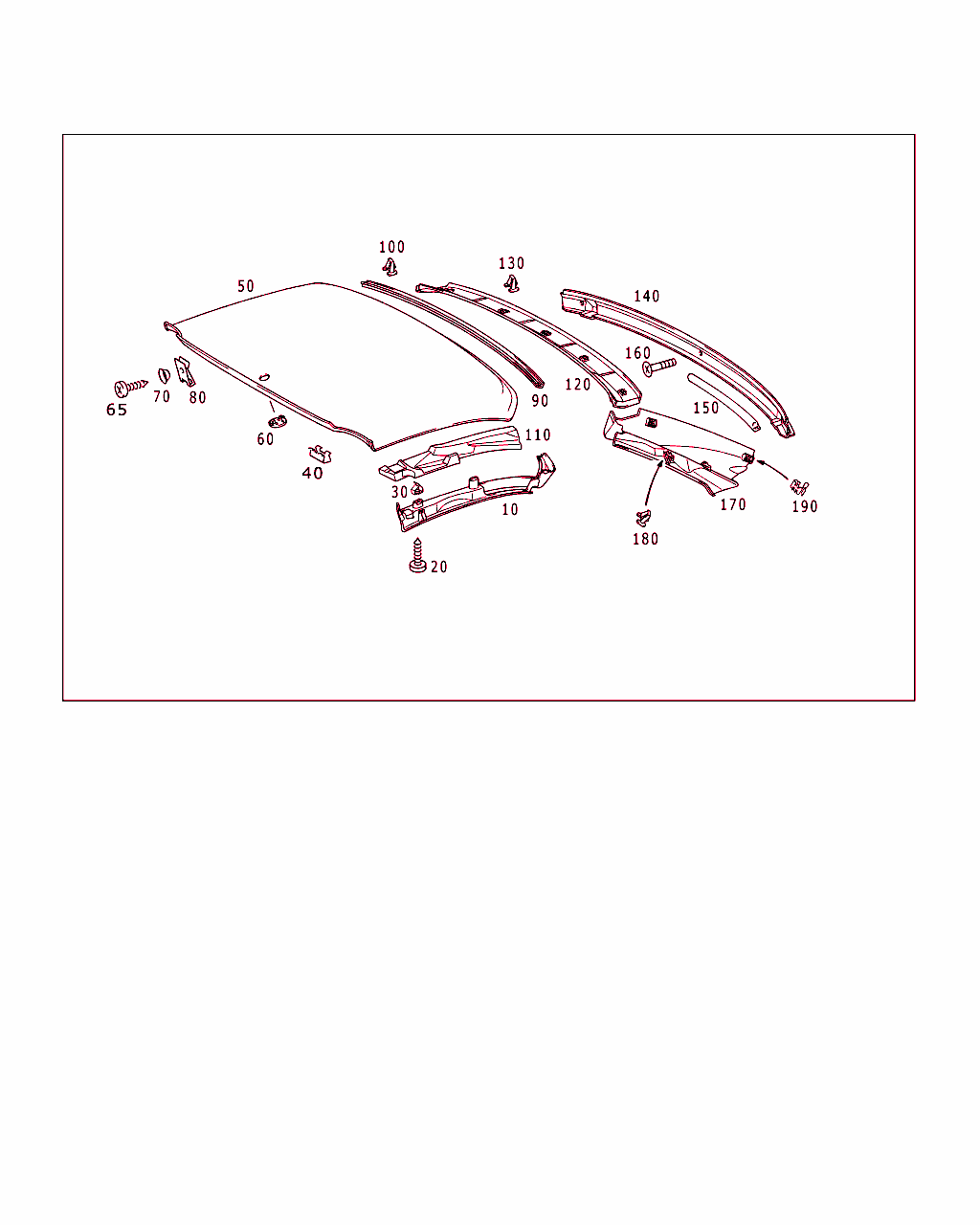

B79055000003.001011

[image]

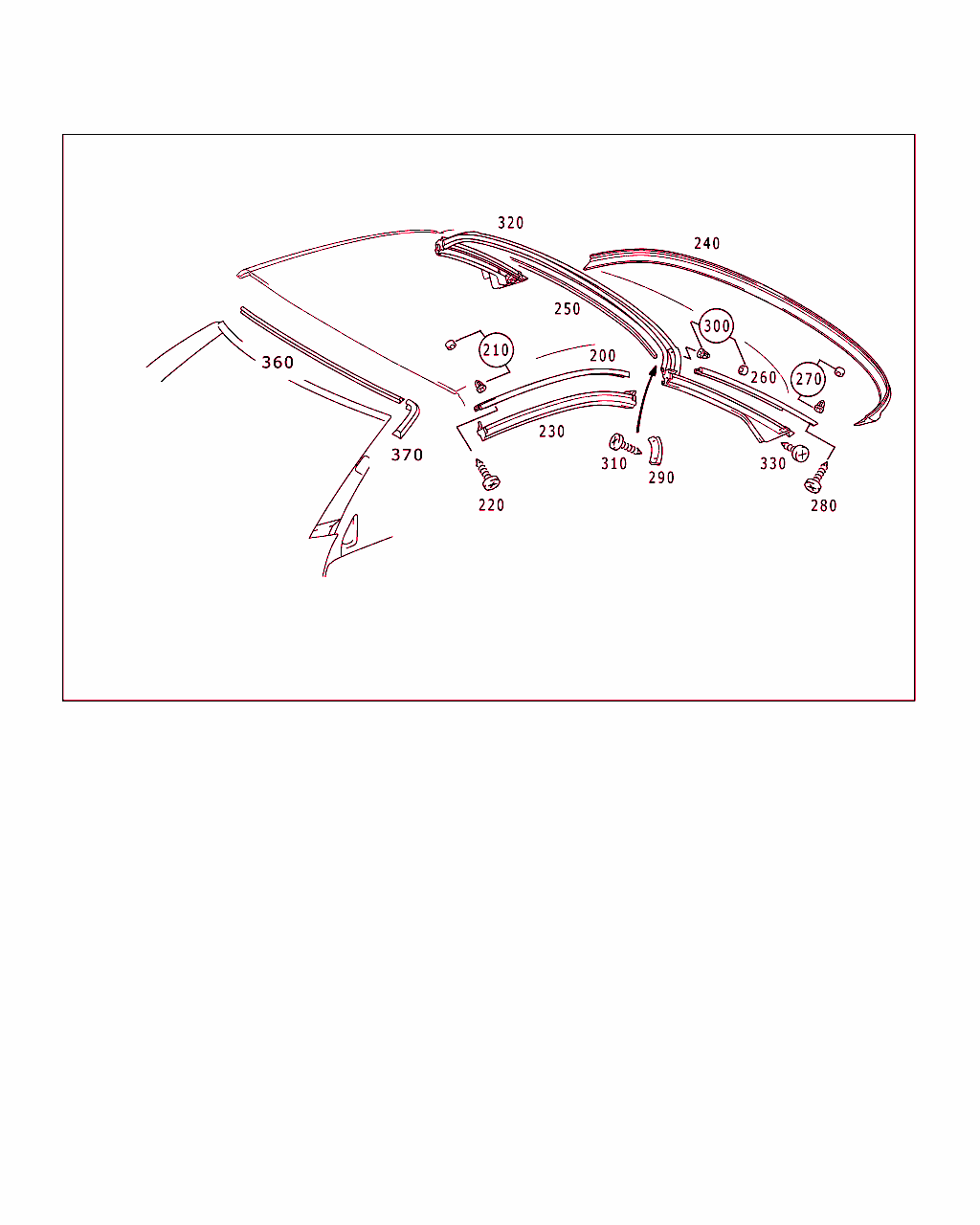

B79055000004.010608

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 170 790 09 45
カバー
左フロント・バリオ・ルーフ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]8G69クォーツ211A+P43
8G69クォーツ861A+P29/867A+P29
8J23マッセル881A/887A/888A
8J23マッセル211A-P29-P43/212A-P29-P43/215A-P29-P43/217A-P29-P43/011A-P29-P43
 		001
10 A 170 790 10 45
カバー
右フロント・バリオ・ルーフ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]8G69クォーツ211A+P43
8G69クォーツ861A+P29/867A+P29
8J23マッセル881A/887A/888A
8J23マッセル211A-P29-P43/212A-P29-P43/215A-P29-P43/217A-P29-P43/011A-P29-P43
 		001
20 N 000000 000522
鉄板ビス
フォールディング・ルーフ前部
4.2X16 		006
30 A 000 994 56 45
ナット
バリオ・ルーフ用フロント・ライニング 		006
40 A 004 988 84 78
クリップ
フロント・パネル 		002
50 A 170 790 07 45
カバー
センタ・ライニング / 一体型フロント・バリア・ルーフ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]8G93クォーツ211A+P43
8G93クォーツ861A+P29/867A+P29
8J24マッセル211A/212A/215A/217A/219A/011A/012A/017A
8J24マッセル881A/887A/888A
8J24マッセル211A-P29-P43/212A-P29-P43/215A-P29-P43/217A-P29-P43/011A-P29-P43
 		001
60 A 170 988 00 35
キャップ
エマージェンシ・オペレーション / バリオ・ルーフ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]8G69クォーツ211A+P43
8G69クォーツ861A+P29/867A+P29
8J23マッセル881A/887A/888A
8J23マッセル211A-P29-P43/212A-P29-P43/215A-P29-P43/217A-P29-P43/011A-P29-P43
 		001
65 N 007983 004237
鉄板ビス
センタ・ライニング / 一体型フロント・バリア・ルーフ 		003
70 A 000 985 07 62
ウインドウ
センタ・ライニング / 一体型フロント・バリア・ルーフ 		003
80 A 140 994 10 45
ヒューズ
センタ・ライニング / 一体型フロント・バリア・ルーフ 		003
90 A 170 795 01 23
レール
センター・カバーに、バリオ・ルーフ前部に

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]8G69クォーツ211A+P43
8G69クォーツ861A+P29/867A+P29
8J23マッセル881A/887A/888A
8J23マッセル211A-P29-P43/212A-P29-P43/215A-P29-P43/217A-P29-P43/011A-P29-P43
 		001
100 A 008 988 59 78
クリップ
センター・カバーに、バリオ・ルーフ前部に 		005
110 A 170 795 01 78
サポート
カバーへ 		001
110 A 170 795 02 78
サポート
センター・カバーに、バリオ・ルーフ前部に 		001
120 A 170 795 05 50
ルーフ・トリム
/ リヤ・バリオ・ルーフ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]8G69クォーツ211A+P43
8G69クォーツ861A+P29/867A+P29
8J23マッセル881A/887A/888A
8J23マッセル211A-P29-P43/212A-P29-P43/215A-P29-P43/217A-P29-P43/011A-P29-P43
 		001
130 A 008 988 59 78
クリップ
ライニング / リヤ・バリオ・ルーフ 		005
140 A 170 795 16 50
ルーフ・トリム
リヤ下側ライニング

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
150 A 170 694 01 92
インシュレータ
リヤ下側ライニング 		002
160 N 007991 006009
ボルト
リヤ下側ライニング / フラップ・ルーフ 		005
160 N 007991 006009
ボルト 005
170 A 170 795 07 50
ルーフ・トリム
左リヤ・サイド・パネル

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]8G69クォーツ211A+P43
8G69クォーツ861A+P29/867A+P29
8J23マッセル881A/887A/888A
8J23マッセル211A-P29-P43/212A-P29-P43/215A-P29-P43/217A-P29-P43/011A-P29-P43
 		001
170 A 170 795 08 50
ルーフ・トリム
右リヤ・サイド・パネル

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]8G69クォーツ211A+P43
8G69クォーツ861A+P29/867A+P29
8J23マッセル881A/887A/888A
8J23マッセル211A-P29-P43/212A-P29-P43/215A-P29-P43/217A-P29-P43/011A-P29-P43
 		001
180 A 008 988 59 78
クリップ
リヤ横側ライニング 		004
190 A 202 988 08 78
クリップ
リヤ横側ライニング 		004
200 A 170 790 01 66
レール
左フロント・バリオ・ルーフ 		001
200 A 170 790 11 66
レール
左フロント・バリオ・ルーフ

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P29
ｺｰﾄﾞ日付指定名称
[P29]19991216スペシャル・モデル、ファイナル・エディション、ドイツ
20020711スペシャル・モデル「ファイナル・エディション」
 		001
200 A 170 790 02 66
レール
右フロント・バリオ・ルーフ 		001
200 A 170 790 12 66
レール
右フロント・バリオ・ルーフ

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P29
ｺｰﾄﾞ日付指定名称
[P29]19991216スペシャル・モデル、ファイナル・エディション、ドイツ
20020711スペシャル・モデル「ファイナル・エディション」
 		001
210 A 126 690 00 18
ペグ
シーリング・レール / フロント・バリオ・ルーフ

これに変更 A 000 994 56 45 		006
210 A 000 994 56 45
ナット
シーリング・レール / フロント・バリオ・ルーフ 		006
220 N 914151 004015
ボルト
シーリング・レール / フロント・バリオ・ルーフ
4X12

これに変更 N 000000 000521 		006
220 N 000000 000521
鉄板ビス
シーリング・レール / フロント・バリオ・ルーフ
4.2X13 		006
230 A 170 790 01 98
ウェザ・ストリップ
左フロント横側バリオ・ルーフ 		001
230 A 170 790 02 98
ウェザ・ストリップ
右フロント横側バリオ・ルーフ 		001
240 A 170 790 03 98
ウェザ・ストリップ
リヤ下バリオ・ルーフ 		001
250 A 170 795 11 98
ウェザ・ストリップ
リヤ上フラップ・ルーフ 		001
260 A 170 790 03 66
レール
/ 横側のリヤ・バリオ・ルーフ、左リヤ・ピラー 		001
260 A 170 790 13 66
レール
/ 横側のリヤ・バリオ・ルーフ、左リヤ・ピラー

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P29
ｺｰﾄﾞ日付指定名称
[P29]19991216スペシャル・モデル、ファイナル・エディション、ドイツ
20020711スペシャル・モデル「ファイナル・エディション」
 		001
260 A 170 790 04 66
レール
/ バリオ・ルーフ、横側リヤ、右リヤ・ピラー 		001
260 A 170 790 14 66
レール
/ バリオ・ルーフ、横側リヤ、右リヤ・ピラー

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P29
ｺｰﾄﾞ日付指定名称
[P29]19991216スペシャル・モデル、ファイナル・エディション、ドイツ
20020711スペシャル・モデル「ファイナル・エディション」
 		001
270 A 126 690 00 18
ペグ
シーリング・レール / バリオ・ルーフ

これに変更 A 000 994 56 45 		008
270 A 000 994 56 45
ナット
シーリング・レール / バリオ・ルーフ 		008
280 N 914151 004015
ボルト
シーリング・レール / バリオ・ルーフ
4X12

これに変更 N 000000 000521 		008
280 N 000000 000521
鉄板ビス
シーリング・レール / バリオ・ルーフ
4.2X13 		008
290 A 170 795 01 14
ホルダー
左リヤ上ウェザ・ストリップ 		001
290 A 170 795 02 14
ホルダー
右上センタ・ウェザ・ストリップ 		001
300 A 126 690 00 18
ペグ
上センタ・ウェザ・ストリップ / フラップ・ルーフ 		004
310 N 914151 004015
ボルト
上センタ・ウェザ・ストリップ / フラップ・ルーフ
4X12 		004
320 A 170 790 04 98
ウェザ・ストリップ
/ バリオ・ルーフ、横側上リヤ 		001
330 N 000000 002242
6角丸頭ボルト
/ バリオ・ルーフ、横側上リヤ
M5X10 		004
360 A 001 987 42 46
シーリング・コード
ルーフ・サイド・シール
1160MM 		NB
370 A 001 987 73 46
シーリング・コード
ルーフ・サイド・シール
2X50MM 		NB
