一覧

SLK ロードスター
172.448 => SLK 200
M: 271861
GM: 711655
GA: 722997

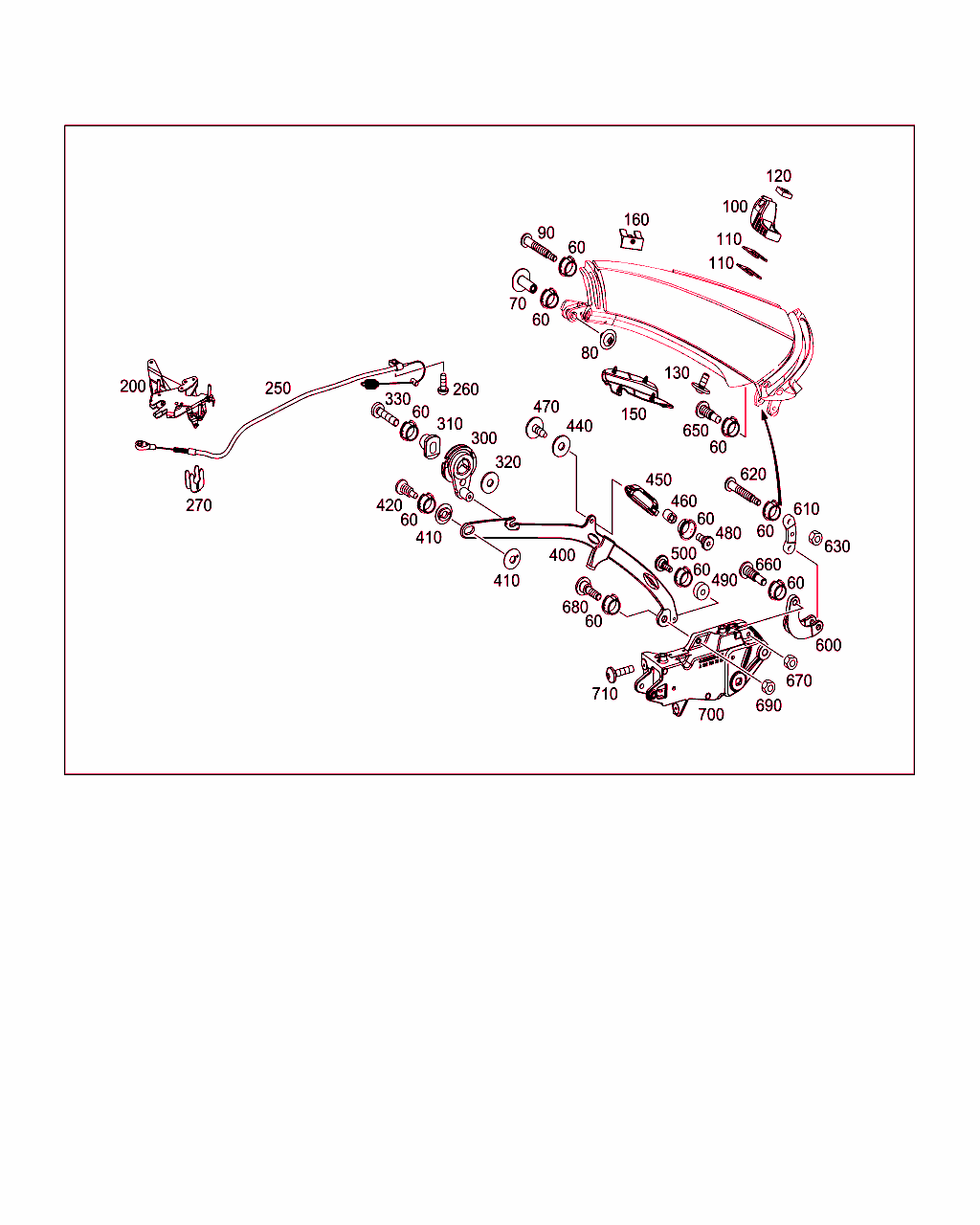

Schema

B79033000001.150806

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
60 A 000 992 98 10
フランジ・ブッシュ 022
70 A 000 991 50 16
ピボット・ピン
Cピラーをルーフに 		002
80 A 011 990 06 04
ラウンド・ヘッド・ボルト
Cピラーをルーフに
M6X10 		002
90 A 000 991 34 16
ピボット・ピン
リヤ・ウインドウをCピラーに 		002
100 A 231 793 00 34
サポート
リヤ・ウインドウ 		002
110 A 172 795 00 96
スペーサ 004
120 A 126 990 11 52
スクエア・ナット
サポートをCピラーに 		002
130 A 002 984 49 29
ボルト
サポートをCピラーに
M6X13

これに変更 A 011 990 79 04 		002
130 A 011 990 79 04
ラウンド・ヘッド・ボルト
サポートをCピラーに
M6X13 		002
150 A 172 795 01 14
ホルダー
左 		001
150 A 172 795 02 14
ホルダー
右 		001
160 A 172 805 00 14
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -412
ｺｰﾄﾞ日付指定名称
[412]19951002電動スライディング・ルーフ
19980716リフティング・ディバイス付きパワー・スライディング・ルーフ
20090520ガラス・バリオ・ルーフ
 		002
160 A 172 805 00 14
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 412
ｺｰﾄﾞ日付指定名称
[412]19951002電動スライディング・ルーフ
19980716リフティング・ディバイス付きパワー・スライディング・ルーフ
20090520ガラス・バリオ・ルーフ
 		002
200 A 172 790 01 71
シール・キャップ
左フロント

これに変更 A 172 790 03 71

[011]まで ｼｬｼ: F => まで 日付: 31/07/2015
 		001
200 A 172 790 03 71
シール・キャップ
左フロント

これに変更 A 172 790 01 00

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[011]まで ｼｬｼ: F => まで 日付: 31/07/2015
 		001
200 A 172 790 01 00
シール・キャップ
左フロント 		001
200 A 172 790 02 71
シール・キャップ
右フロント

これに変更 A 172 790 04 71

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[012]まで ｼｬｼ: F => まで 日付: 30/04/2012
 		001
200 A 172 790 04 71
シール・キャップ
右フロント

これに変更 A 172 790 02 00

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[011]まで ｼｬｼ: F => まで 日付: 31/07/2015
 		001
200 A 172 790 02 00
シール・キャップ
右フロント 		001
250 A 172 790 00 59
プル・ロープ 002
260 A 002 984 09 29
ボルト
オペレーティング・ケーブル
M6X16 		002
270 A 003 994 50 45
ヒューズ
オペレーティング・ケーブル 		002
300 A 172 790 01 63
ロック 002
310 A 000 991 04 14
エキセントリック・ピン
ロックに 		002
320 N 000000 003260
ウインドウ
ロックに 		002
330 N 000000 001161
6角丸頭ボルト
ロックに
M6X28 		002
400 A 172 790 01 06
メイン・ガイド
左

ﾌｯﾄﾉｰﾄ解説
[013]
注意: シャシナンバF 025143以前の場合は、ペアでのみ交換することができます。
 		001
400 A 172 790 02 06
メイン・ガイド
右

ﾌｯﾄﾉｰﾄ解説
[013]
注意: シャシナンバF 025143以前の場合は、ペアでのみ交換することができます。
 		001
410 A 172 673 01 68
スライディング・ブロック
アッパ・コントロール・アーム 		004
420 A 000 990 43 06
平頭フィット・ボルト
ルーフをメイン・ガイドに 		002
440 N 009021 004207
ウインドウ
ガイド・レールをリヤ・ウインドウ・フレームに 		004
450 A 172 671 00 25
ガイド・レール 002
460 A 172 673 00 68
スライディング・ブロック 002
470 N 000000 003168
平頭ボルト
ガイド・レールをリヤ・ウインドウ・フレームに
4X12 		004
480 A 000 990 44 06
平頭フィット・ボルト
メイン・ガイドをリヤ・ウインドウに 		002
490 A 001 992 21 50
スペーサスリーブ
リンケージ 		002
500 A 000 991 56 08
ダブル・エンド・スタッド
メイン・ガイドをリンケージに 		002
600 A 172 790 00 24
ガイド・レバー 002
610 A 172 790 00 06
カプラ・アーム 002
620 A 000 991 32 16
ピボット・ピン
キャリアをCピラーに 		002
630 N 000000 007450
ヘキサゴン・ナット
キャリアをCピラーに
M8 		002
650 A 000 991 33 16
ピボット・ピン
ガイドをピラーに 		002
660 A 000 991 37 16
ピボット・ピン
レバー / ホルダ 		002
670 N 000000 007450
ヘキサゴン・ナット
レバー / ホルダ
M8 		002
680 A 000 991 57 16
ピボット・ピン
メイン・ガイドをキャリアに 		002
690 N 000000 007450
ヘキサゴン・ナット
メイン・ガイドをキャリアに
M8 		002
700 A 172 793 01 20
ブラケット
左

ﾌｯﾄﾉｰﾄ解説
[417]
今後の入荷予定はありません。パッケージで注文してください。
 		001
700 A 172 793 00 20
ブラケット
右

ﾌｯﾄﾉｰﾄ解説
[417]
今後の入荷予定はありません。パッケージで注文してください。
 		001
710 N 000000 001478
6角丸頭ボルト
M6X25 		010
