一覧

SLK ロードスター
172.448 => SLK 200
M: 271861
GM: 711655
GA: 722997

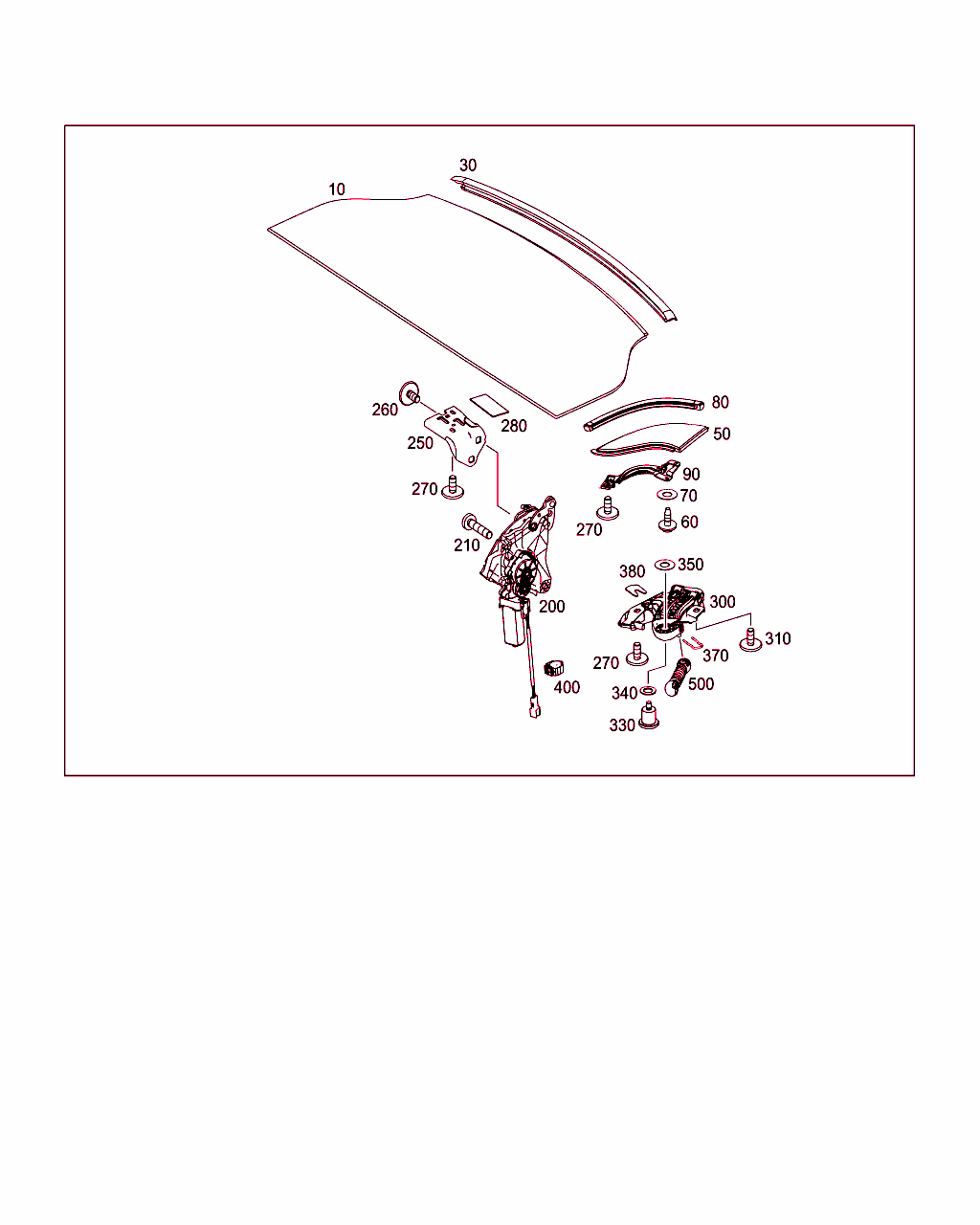

Schema

B79120000006.151014

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 172 790 00 35
カバー
リヤ・シェルフ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]9H33ブラック
 		001
30 A 172 790 14 98
ウェザ・ストリップ
リヤ・シェルフ後部 		001
50 A 172 790 02 35
カバー
左

これに変更 A 172 690 27 00

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[024]まで ｼｬｼ: F => まで 日付: 10/09/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]9H33ブラック
 		001
50 A 172 690 27 00
リヤ・シェルフ・カバー
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]9H33ブラック
 		001
50 A 172 790 03 35
カバー
右

これに変更 A 172 690 28 00

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[024]まで ｼｬｼ: F => まで 日付: 10/09/2016

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]9H33ブラック
 		001
50 A 172 690 28 00
リヤ・シェルフ・カバー
右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]9H33ブラック
 		001
60 N 000000 003168
平頭ボルト
カバー/ホルダ
4X12 		004
70 N 009021 004207
ウインドウ
カバー/ホルダ 		004
80 A 172 790 15 98
ウェザ・ストリップ
左 		001
80 A 172 790 16 98
ウェザ・ストリップ
右 		001
90 A 172 791 01 44
ガイド・レール
左サイド・フラップ 		001
90 A 172 791 02 44
ガイド・レール
右サイド・フラップ 		001
200 A 172 790 01 03
リンケージ
左カバー 		001
200 A 172 790 00 03
リンケージ
右カバー 		001
210 N 000000 001161
6角丸頭ボルト
リンケージをキャリアに
M6X28 		006
250 A 172 794 01 12
マウント・ブラケット
左リヤ・シェルフ 		001
250 A 172 794 00 12
マウント・ブラケット
右リヤ・シェルフ 		001
260 A 011 990 06 04
ラウンド・ヘッド・ボルト
ブラケット固定部
M6X10 		004
270 A 002 984 49 29
ボルト
ブラケットをカバーに
M6X13 		006
280 A 210 695 00 97
サポート
左および右

[024]まで ｼｬｼ: F => まで 日付: 10/09/2016
 		002
280 A 421 471 05 95
シム

[025]から ｼｬｼ: F => から 日付: 10/09/2016
 		001
300 A 172 790 03 03
リンケージ
左 		001
300 A 172 790 04 03
リンケージ
右 		001
310 A 002 984 49 29
ボルト
カバー・キャップ・マウント
M6X13 		006
330 A 000 991 55 08
ダブル・エンド・スタッド
カバーをリンケージに 		002
340 A 000 994 33 18
スプリング・ワッシャ 002
350 A 000 994 37 03
ホールド・ワッシャ 002
370 A 012 994 05 41
スナップ・リング
カバーをリンケージに 		004
380 A 172 795 01 96
スペーサ

♦ 以下から選択できます A 172 795 02 96 		012
380 A 172 795 02 96
スペーサ

♦ 以下から選択できます A 172 795 01 96 		012
400 A 004 995 01 77
ケーブル固定具
右サイド・リヤ・シェルフ 		001
500 A 172 330 01 39
スプリング・リンク
左サイド・ストリップ 		001
500 A 172 330 02 39
スプリング・リンク
右サイド・フラップ 		001
