一覧

SLK ロードスター
172.448 => SLK 200
M: 271861
GM: 711655
GA: 722997

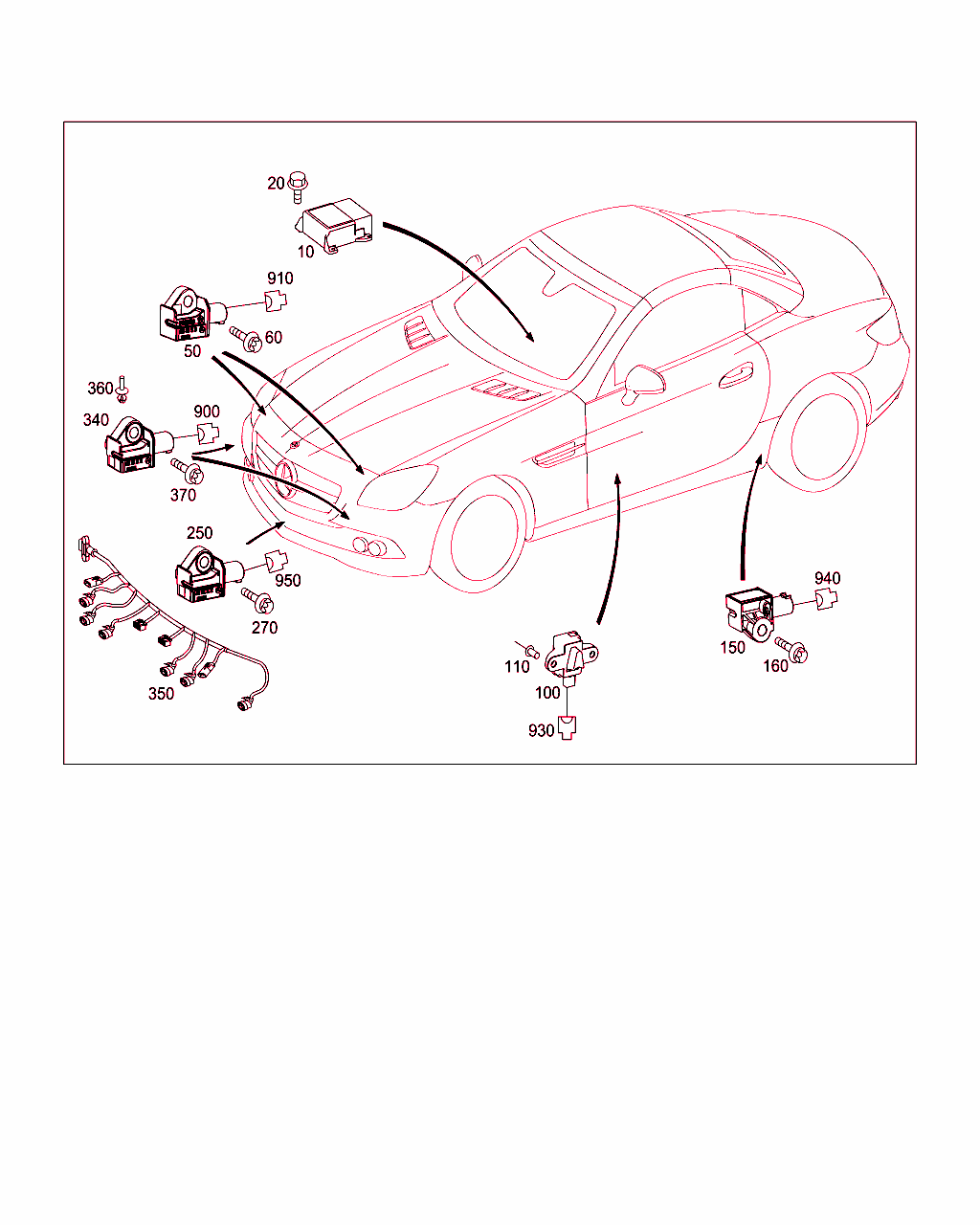

Schema

B82287000091.161209

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 172 820 05 26
コントロール・ユニット
エアバッグおよびサイドバッグのベルト・テンショナ
ORC

[024]まで ｼｬｼ: F 030498 => まで 日付: 31/10/2011

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
 		001
10 A 172 901 76 01
コントロールユニット
エアバッグおよびサイドバッグのベルト・テンショナ
ORC

これに変更 A 172 901 91 02

[025]から ｼｬｼ: F 030499 => から 日付: 31/10/2011
[026]まで ｼｬｼ: F => まで 日付: 30/06/2016

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
 		001
10 A 172 901 91 02
コントロールユニット
エアバッグおよびサイドバッグのベルト・テンショナ
ORC

これに変更 A 172 901 57 04

[025]から ｼｬｼ: F 030499 => から 日付: 31/10/2011
[026]まで ｼｬｼ: F => まで 日付: 30/06/2016

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
 		001
10 A 172 901 57 04
コントロールユニット
エアバッグおよびサイドバッグのベルト・テンショナ
ORC

これに変更 A 172 901 58 05

[025]から ｼｬｼ: F 030499 => から 日付: 31/10/2011
[026]まで ｼｬｼ: F => まで 日付: 30/06/2016

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
 		001
10 A 172 901 58 05
コントロールユニット
エアバッグおよびサイドバッグのベルト・テンショナ
OEC

[025]から ｼｬｼ: F 030499 => から 日付: 31/10/2011

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
 		001
10 A 172 901 59 05
コントロールユニット
エアバッグおよびサイドバッグのベルト・テンショナ
ORC

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060329米国仕様
[460]19951002カナダ仕様車補助部品
20060329カナダ仕様
 		001
20 N 910105 006023
6角ボルト
コントロール・ユニット固定用ツール
M6X16 		004
50 A 172 905 60 00
エアバッグ用Gセンサ
左および右フロント・モジュール内のエアバッグ・トリガ・ユニット
B48/1+2 		002
60 N 000000 003648
6角丸頭ボルト
フロント・モジュールに取り付けるトリガ・ユニット
M6X25 		002
100 A 172 905 61 00
プレッシャ・センサ
左右ドア・トリガ・ユニット
B48/7+8 		002
110 N 910002 004124
リベット
トリガ・ユニット固定用ツール 		004
150 A 172 905 60 00
エアバッグ用Gセンサ
B ピラー下部のトリガ・ユニット
A53/A54 		002
160 N 910143 006001
6角丸頭ボルト
B ピラー下部のトリガ・ユニット
M6X16 		002
250 A 212 821 03 51
エアバッグ用Gセンサ
フロント・モジュールに取り付けるトリガ・ユニット
B15/1

[024]まで ｼｬｼ: F 030498 => まで 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
 		001
270 N 000000 003648
6角丸頭ボルト
フロント・モジュールに取り付けるトリガ・ユニット
M6X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
 		001
340 A 172 905 60 00
エアバッグ用Gセンサ
歩行者保護トリガ・ユニット、左右

[024]まで ｼｬｼ: F 030498 => まで 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801+U60/802+U60/803+U60/804+U60/805+U60
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20160610変更年20/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
 		001
340 A 172 905 83 00
プレッシャ・センサ
歩行者保護トリガ・ユニット、左右

[025]から ｼｬｼ: F 030499 => から 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801+U60/802+U60/803+U60/804+U60/805+U60
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20160610変更年20/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
 		001
340 A 172 905 83 00
プレッシャ・センサ
歩行者保護トリガ・ユニット、左右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806+U60
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20100409変更年15/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
 		001
340 A 172 905 62 01
プレッシャ・センサ
歩行者保護トリガ・ユニット、左右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807+U60/808+U60/809+U60
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20110519変更年16/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[808]19951002モデル・イヤー変更
20121130変更年17/1
[809]19951002モデル・イヤー変更
20130618変更年18/1
 		001
350 A 172 540 79 05
ハーネス
フロント・バンパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 230+801/230+802/230+803/230+804/230+805/230+806
ｺｰﾄﾞ日付指定名称
[230]19961106補助暖房用リモート・コントロール
20080128パーキング・ガイド
[801]19951002モデル・イヤー変更
20160610変更年20/1
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
[806]19951002モデル・イヤー変更
20100409変更年15/1
 		001
350 A 172 540 83 05
ハーネス
フロント・バンパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233+801/233+802/233+803/233+804/233+805/233+806
ｺｰﾄﾞ日付指定名称
[233]20061120ディストロニック・プラス・システム「ディストロニック・プラス」
[801]19951002モデル・イヤー変更
20160610変更年20/1
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
[806]19951002モデル・イヤー変更
20100409変更年15/1
 		001
350 A 172 540 85 05
ハーネス
フロント・バンパ

[024]まで ｼｬｼ: F 030498 => まで 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801+U60/802+U60
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20160610変更年20/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[802]19951002モデル・イヤー変更
20090226
001
350 A 172 540 89 10
ハーネス
フロント・バンパ

[025]から ｼｬｼ: F 030499 => から 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801+U60/802+U60/803+U60/804+U60/805+U60/806+U60
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20160610変更年20/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
[806]19951002モデル・イヤー変更
20100409変更年15/1
 		001
350 A 172 540 80 05
ハーネス
フロント・バンパ

[024]まで ｼｬｼ: F 030498 => まで 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 230+801+U60/230+802+U60/230+803+U60/230+804+U60/230+805+U60
ｺｰﾄﾞ日付指定名称
[230]19961106補助暖房用リモート・コントロール
20080128パーキング・ガイド
[801]19951002モデル・イヤー変更
20160610変更年20/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
 		001
350 A 172 540 90 10
ハーネス/ブラケット
フロント・バンパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 230+801+U60/230+802+U60/230+803+U60/230+804+U60/230+805+U60/230+806+U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[230]19961106補助暖房用リモート・コントロール
20080128パーキング・ガイド
[801]19951002モデル・イヤー変更
20160610変更年20/1
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
[806]19951002モデル・イヤー変更
20100409変更年15/1
 		001
350 A 172 540 84 05
ハーネス
フロント・バンパ

[024]まで ｼｬｼ: F 030498 => まで 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233+801+U60/233+802+U60/233+803+U60/233+804+U60/233+805+U60
ｺｰﾄﾞ日付指定名称
[233]20061120ディストロニック・プラス・システム「ディストロニック・プラス」
[801]19951002モデル・イヤー変更
20160610変更年20/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
 		001
350 A 172 540 92 10
ハーネス/ブラケット
フロント・バンパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233+801+U60/233+802+U60/233+803+U60/233+804+U60/233+805+U60/233+806+U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[233]20061120ディストロニック・プラス・システム「ディストロニック・プラス」
[801]19951002モデル・イヤー変更
20160610変更年20/1
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
[806]19951002モデル・イヤー変更
20100409変更年15/1
 		001
350 A 172 540 81 05
ハーネス/ブラケット
フロント・バンパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 230+233+801/230+233+802/230+233+803/230+233+804/230+233+805/230+233+806
ｺｰﾄﾞ日付指定名称
[230]19961106補助暖房用リモート・コントロール
20080128パーキング・ガイド
[233]20061120ディストロニック・プラス・システム「ディストロニック・プラス」
[801]19951002モデル・イヤー変更
20160610変更年20/1
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
[806]19951002モデル・イヤー変更
20100409変更年15/1
 		001
350 A 172 540 82 05
ハーネス/ブラケット
フロント・バンパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 230+233+801+U60/230+233+802+U60/230+233+803+U60/230+233+804+U60/230+233+805+U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[230]19961106補助暖房用リモート・コントロール
20080128パーキング・ガイド
[233]20061120ディストロニック・プラス・システム「ディストロニック・プラス」
[801]19951002モデル・イヤー変更
20160610変更年20/1
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
 		001
350 A 172 540 91 10
ハーネス/ブラケット
フロント・バンパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 230+233+801+U60/230+233+802+U60/230+233+803+U60/230+233+804+U60/230+233+805+U60/230+233+806+U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[230]19961106補助暖房用リモート・コントロール
20080128パーキング・ガイド
[233]20061120ディストロニック・プラス・システム「ディストロニック・プラス」
[801]19951002モデル・イヤー変更
20160610変更年20/1
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
[806]19951002モデル・イヤー変更
20100409変更年15/1
 		001
360 A 004 994 13 45
ヒューズ
フロント・モジュールに取り付けるトリガ・ユニット

[024]まで ｼｬｼ: F 030498 => まで 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801+U60/802+U60/803+U60/804+U60/805+U60/806+U60
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20160610変更年20/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
[806]19951002モデル・イヤー変更
20100409変更年15/1
 		002
360 A 000 990 34 92
スプレッド・リベット
フロント・モジュールに取り付けるトリガ・ユニット
5 MM

[025]から ｼｬｼ: F 030499 => から 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801+U60/802+U60/803+U60/804+U60/805+U60/806+U60
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20160610変更年20/1
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
[802]19951002モデル・イヤー変更
20090226
[803]19951002モデル・イヤー変更
20090226変更年12/1
[804]19951002モデル・イヤー変更
20090226変更年13/1
[805]19951002モデル・イヤー変更
20100316変更年14/1
[806]19951002モデル・イヤー変更
20100409変更年15/1
 		002
370 N 910105 005003
6角ボルト
フロント・モジュールに取り付けるトリガ・ユニット
M5X20

[024]まで ｼｬｼ: F 030498 => まで 日付: 31/10/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070201歩行者保護 - アクティブ・エンジン・フード
 		002
900 A 210 540 20 81
ハウジング
左歩行者保護センサ
2-PIN MQS;B151/1 		001
900 A 210 540 20 81
ハウジング
右歩行者保護センサ
2-PIN MQS;B151/3 		001
910 A 221 540 03 81
コネクタ・ハウジング
運転席アップフロント・センサ
2-PIN MQS;B48/1 		001
910 A 221 540 03 81
コネクタ・ハウジング
助手席アップフロント・センサ
2-PIN MQS;B48/2 		001
930 A 022 545 19 26
クラッチ・ハウジング
フロント・ドア・プレッシャ・センサ、左側
2-PIN MLK1.2;B48/7

これに変更 A 029 545 10 26 		001
930 A 029 545 10 26
クラッチ・ハウジング
フロント・ドア・プレッシャ・センサ、左側
2-PIN MLK1.2;B48/7 		001
930 A 022 545 19 26
クラッチ・ハウジング
フロント・ドア・プレッシャ・センサ、右側
2-PIN MLK1.2;B48/8

これに変更 A 029 545 10 26 		001
930 A 029 545 10 26
クラッチ・ハウジング
フロント・ドア・プレッシャ・センサ、右側
2-PIN MLK1.2;B48/8 		001
930 A 033 545 09 28
プラグ
左ドア・プレッシャ・センサ
3-PIN MQS;B48/7 		001
930 A 033 545 09 28
プラグ
右ドア・プレッシャ・センサ
3-PIN MQS 		001
940 A 221 540 03 81
コネクタ・ハウジング
左サイドバッグ・センサ
2-PIN MQS;A53 		001
940 A 221 540 03 81
コネクタ・ハウジング
右サイドバッグ・センサ
2-PIN MQS;A54 		001
950 A 230 540 00 81
クラッチ
フロント・モジュールに取り付けるトリガ・ユニット
2-PIN MQS;B15/1 		001
