一覧

F-DCTトランスミッション
724.002 => K7A240

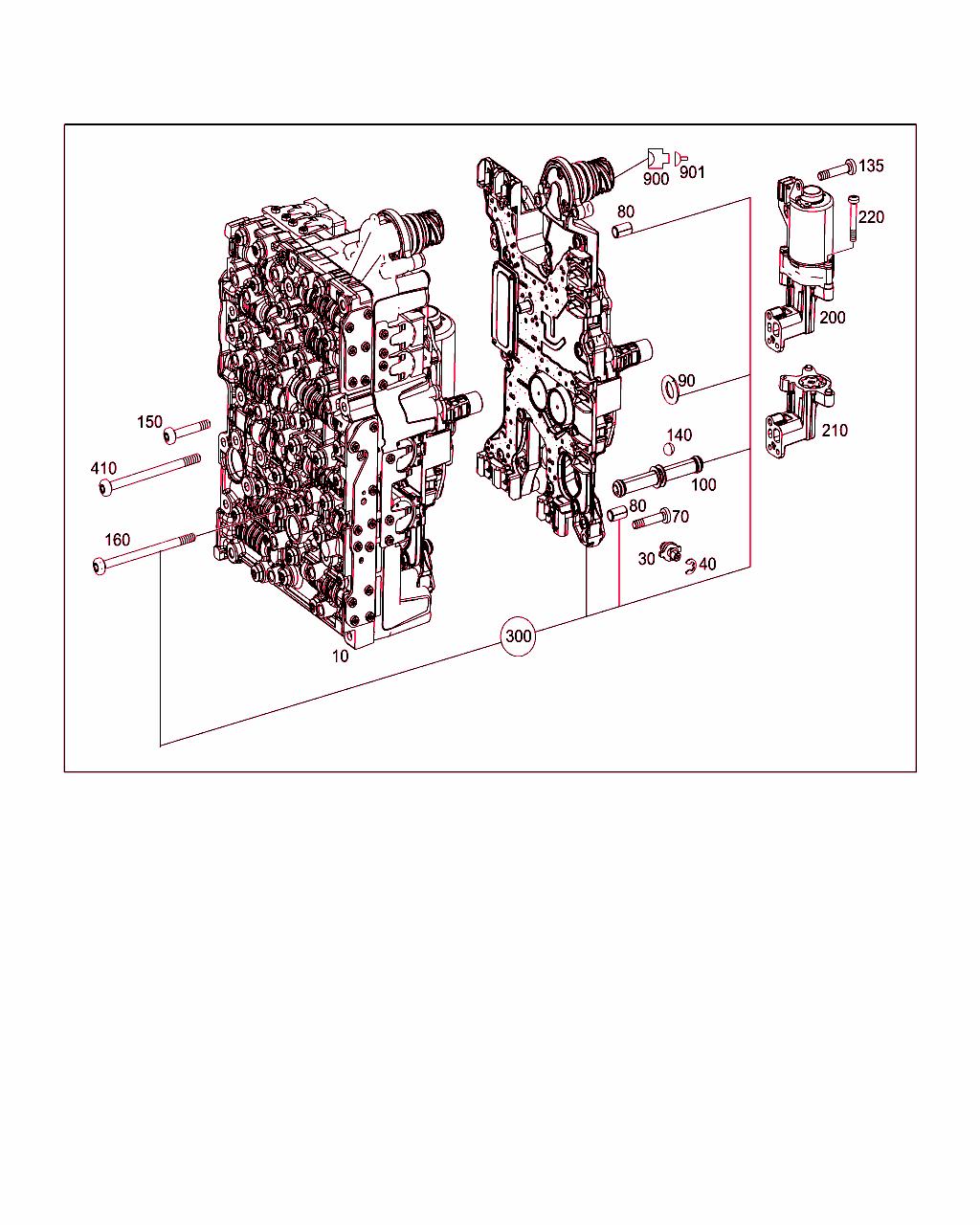

Schema

B27100000074.140121

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 370 17 01
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 246 370 55 00
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01A
ｺｰﾄﾞ日付指定名称
[01A]20120424FBS 3
 		001
10 A 246 370 48 02
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A17
ｺｰﾄﾞ日付指定名称
[A17]20130515FBS4
 		001
30 A 126 270 00 72
ボルト
調整ボルト 		001
40 N 006799 003202
ロック・ワッシャ 001
70 N 000000 002490
6角丸頭ボルト
コントロール・ユニット固定用ツール
M5X25 		010
80 A 601 992 01 25
テンション・スリーブ
スプリング 		003
90 A 019 997 74 45
Oリング 002
100 A 246 277 01 47
プラグパイプ 004
135 N 000000 006959
6角丸頭ボルト
ポンプ固定用ツール 		001
140 A 116 991 00 29
ボール 001
150 A 011 990 76 04
ラウンド・ヘッド・ボルト
M6X36,4 		036
150 A 011 990 76 04
ラウンド・ヘッド・ボルト
M6X36,4
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 042K
ｺｰﾄﾞ日付指定名称
[042K]20081106EATS PT MID
 		036
160 A 011 990 77 04
シリンダ・ボルト
M6X93,4 		001
200 A 246 370 07 00
オイル・ポンプ 001
210 A 246 370 12 97
オイル補助ポンプ

ﾌｯﾄﾉｰﾄ解説
[417]
今後の入荷予定はありません。パッケージで注文してください。
 		001
220 N 000000 002053
6角丸頭ボルト
ポンプ固定用ツール 		003
300 A 000 270 27 00
TS コンポーネント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -01A-A17
ｺｰﾄﾞ日付指定名称
[01A]20120424FBS 3
[A17]20130515FBS4
 		001
300 A 000 270 36 00
TS コンポーネント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01A
ｺｰﾄﾞ日付指定名称
[01A]20120424FBS 3
 		001
300 A 000 270 39 00
TS コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A17
ｺｰﾄﾞ日付指定名称
[A17]20130515FBS4
 		001
410 A 011 990 03 04
ラウンド・ヘッド・ボルト
コントロール・コンポーネントをトランスミッションに
M6X90,4 		015
900 A 246 545 00 26
クラッチ・ハウジング 001
901 A 000 540 43 05
ハーネス
2.5 MM2 LKS

ﾌｯﾄﾉｰﾄ解説
[071]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 008 545 77 26
コンタクト・ソケット
0.75-1.0 MM2 LKS1.5 		NB
901 A 000 545 84 80
シール・リング
単芯ケーブル被覆、グレイ 		NB
901 A 000 545 76 80
ガスケット
単心ケーブル被覆、レッド・ブラウン
2.2-3.0 MM 		NB
