一覧

F-DCTトランスミッション
724.002 => K7A240

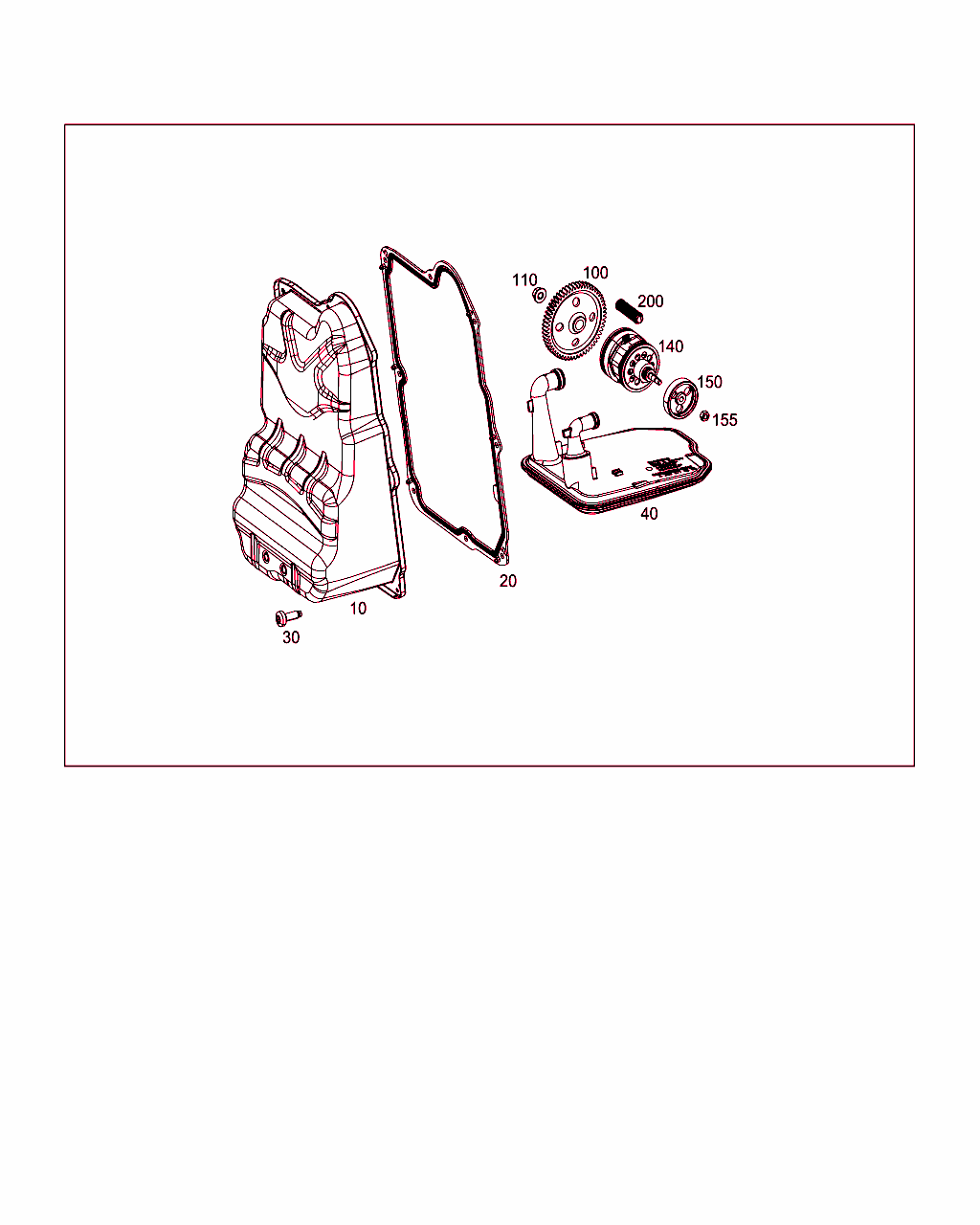

Schema

B27115000016.111020

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 370 01 12
オイル・パン 001
20 A 246 371 07 80
フランジ・ガスケット
オイル・パンに 		001
30 N 000000 004553
6角丸頭ボルト
トランスミッションに取り付けるオイル・パン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -265K
ｺｰﾄﾞ日付指定名称
[265K]20090619DHTトランスミッション
 		008
30 N 304017 006019
6角ボルト
トランスミッションに取り付けるオイル・パン
M6X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 265K
ｺｰﾄﾞ日付指定名称
[265K]20090619DHTトランスミッション
 		008
40 A 246 377 14 00
オイル・フィルタ

これに変更 A 246 377 24 00

ﾌｯﾄﾉｰﾄ解説
[009]
次のトランスミッション以前の場合は古い部品番号のものを使用すること。

[072]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 00594959 => まで 日付: 12/09/2014
[073]まで ﾄﾗﾝｽﾐｯｼｮﾝ: 20114046 => まで 日付: 15/10/2014
 		001
40 A 246 377 24 00
オイル・フィルタ 001
100 A 246 377 05 21
オイル・ポンプ・ホイール

これに変更 A 246 377 21 00 		001
100 A 246 377 21 00
オイル・ポンプ・ホイール 001
110 N 000000 006429
ヘキサゴン・ナット
オイル・ポンプへ 		001
140 A 246 370 08 97
プライマリ・ポンプ 001
150 A 246 542 11 17
ロータ 001
155 N 304032 006004
ヘキサゴン・ナット
M6 		001
200 A 246 370 03 77
スプリング・ガイド 001
