オートマチック 4 速トランスミッション、トルク・コンバータ付き、モデル・イヤー 1993 年オートマチック 4 速トランスミッション、トルク・コンバータ付き、モデル・イヤー 1994 年〜 1995 年、
722.369 => W 4 A 040 JAPAN

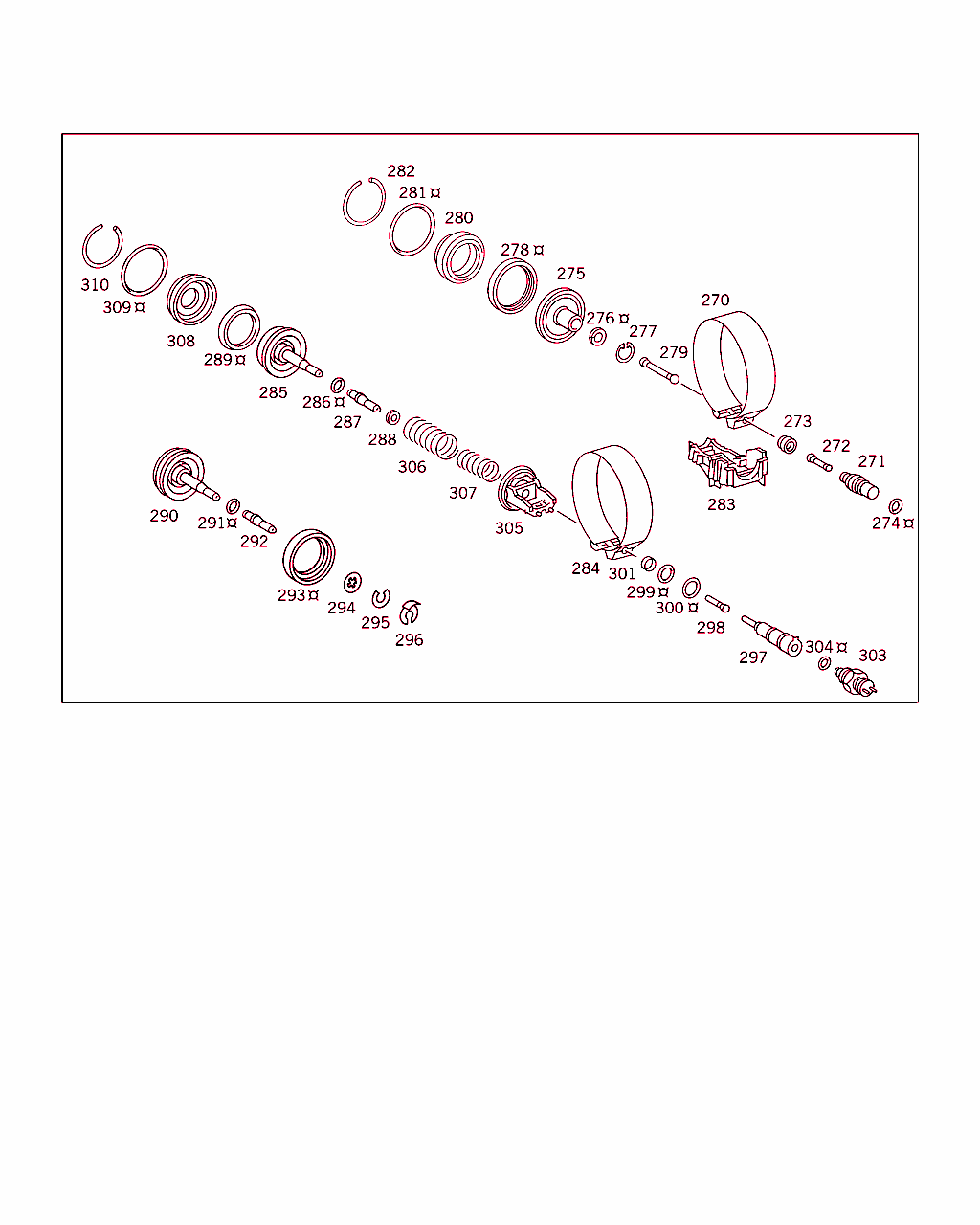

Schema

B27060000007.950531

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
270 A 126 270 20 62
ブレーキ・バンド
B 2 		001
271 A 124 270 01 89
バルブ
(プレッシャ・シリンダ)
B2 		001
272 A 126 277 51 75
ピン
ブレーキ・バンド B2 プレッシャ・シリンダ 		001
273 A 126 277 11 58
シール・リング・ホルダ

これに変更 A 140 277 01 51

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
273 A 140 277 01 51
スペーサ・リング
ブレーキ・バンド B2 プレッシャ・シリンダ 		001
274 A 016 997 36 48
シール・リング
ブレーキ・バンド B2 プレッシャ・シリンダ 		001
275 A 107 270 04 32
ピストン
ブレーキ・バンド
B 2 		001
276 A 126 277 09 55
シール・リング
ブレーキ・バンド
B 2 		001
277 N 000472 025000
スナップ・リング
ブレーキ・バンド
B 2 		001
278 A 126 277 24 55
シール・リング

これに変更 A 140 277 01 55 		-
278 A 140 277 01 55
シール・リング

これに変更 A 140 277 04 55 		-
278 A 140 277 04 55
シール・リング
ピストン

ﾌｯﾄﾉｰﾄ解説
[320]
取付けに関する注意事項: 交換トランスミッションの B2 ピストン・サポート                         には直径 89 の印がつけられているので、140 277 01
 55/59 (SI 27/96) を使用してください
 		001
279 A 126 277 71 75
ピン
必要に応じて
47.2 MM 		001
279 A 126 277 72 75
ピン
必要に応じて
48 MM 		001
279 A 126 277 73 75
ピン
必要に応じて
48.8 MM 		001
279 A 126 277 74 75
ピン
必要に応じて
49.6 MM 		001
279 A 126 277 91 75
ピン
必要に応じて
51.0 MM 		001
279 A 126 277 92 75
ピン
必要に応じて
52.5 MM 		001
280 A 126 277 20 03
カバー
ブレーキ・バンド
B 2 		001
281 A 005 997 70 48
シール・リング 001
282 A 126 994 01 35
スナップ・リング 001
283 A 140 277 00 40
ホルダー
ブレーキ・バンド
B 2 		001
284 A 126 270 16 62
ブレーキ・バンド

これに変更 A 126 270 18 62 		-
284 A 126 270 18 62
ブレーキ・バンド
B 1 		001
285 A 124 270 10 32
ピストン

これに変更 A 124 270 12 32

ﾌｯﾄﾉｰﾄ解説
[078]
旧部品番号在庫なし、トランスミッション 3 746851 以前
 		-
286 A 000 997 02 48
シール・リング
ブレーキ・バンド・ピストン
B 1 		001
287 A 126 277 89 75
ピン
B 1 		001
288 N 000988 008026
フィッティング・ワッシャ
0.2 MM 		NB
288 N 000988 008028
フィッティング・ワッシャ
0.3 MM 		NB
288 N 000988 008015
フィッティング・ワッシャ
0.5 MM 		NB
288 N 000988 008006
フィッティング・ワッシャ
1.0 MM 		NB
288 N 000988 008024
フィッティング・ワッシャ
1.5 MM 		NB
289 A 115 272 10 92
ブーツ 001
290 A 124 270 12 32
ピストン
ブレーキ・バンド
B 1

ﾌｯﾄﾉｰﾄ解説
[250]
トランスミッション 3 420690 以前、同梱:
ブレーキ・バンド・ホルダ 140 277 08 40
 		001
291 A 000 997 02 48
シール・リング
ブレーキ・バンド・ピストン
B 1 		001
292 A 126 277 94 75
ピン
B 1 		001
293 A 126 277 25 55
シール・リング

これに変更 A 140 277 03 55 		-
293 A 140 277 03 55
シール・リング
ブレーキ・バンド・ピストン
B 1 		001
294 A 126 993 20 26
ディスク・スプリング

これに変更 A 140 993 14 26

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
294 A 140 993 14 26
ディスク・スプリング
ブレーキ・バンド・ピストン
B 1 		001
295 A 126 272 13 73
クリップ
ブレーキ・バンド・ピストン
B 1 		001
296 A 126 277 29 73
クリップ
ブレーキ・バンド・ピストン
B 1 		001
297 A 126 270 30 89
バルブ
(プレッシャ・シリンダ)
B 1 		001
298 A 126 277 09 75
ピン
ブレーキ・バンド
B 1 		001
299 A 005 997 80 48
シール・リング
ブレーキ・バンド
B 1 		001
300 A 016 997 34 48
Oリング
ブレーキ・バンド
B 1 		001
301 A 126 277 11 58
シール・リング・ホルダ

これに変更 A 140 277 01 51

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
301 A 140 277 01 51
スペーサ・リング
ブレーキ・バンド
B 1 		001
303 A 002 545 45 14
スイッチ
トランスミッション過負荷保護
B 1 		001
304 A 016 997 35 48
シール・リング 001
305 A 126 277 79 40
ホルダー

これに変更 A 140 277 08 40

ﾌｯﾄﾉｰﾄ解説
[064]
旧部品番号在庫なし、トランスミッション 3 716424 以前
 		-
305 A 140 277 08 40
ホルダー

これに変更 A 140 277 10 40 		-
305 A 140 277 10 40
ホルダー
ブレーキ・バンド
B 1 		001
306 A 126 993 01 01
スプリング
ブレーキ・バンド・ピストン
B 1;95.3 MM 		001
307 A 126 993 57 01
スプリング
ブレーキ・バンド・ピストン
B 1;111.6 MM 		001
308 A 126 270 02 08
カバー
ブレーキ・バンド・ピストン 		001
309 A 005 997 86 48
シール・リング 001
310 A 126 994 08 35
スナップ・リング 001
