一覧

7速オートマチック・トランスミッション W7C700 バン/Gクラス以外
722.902 => W 7 C 700

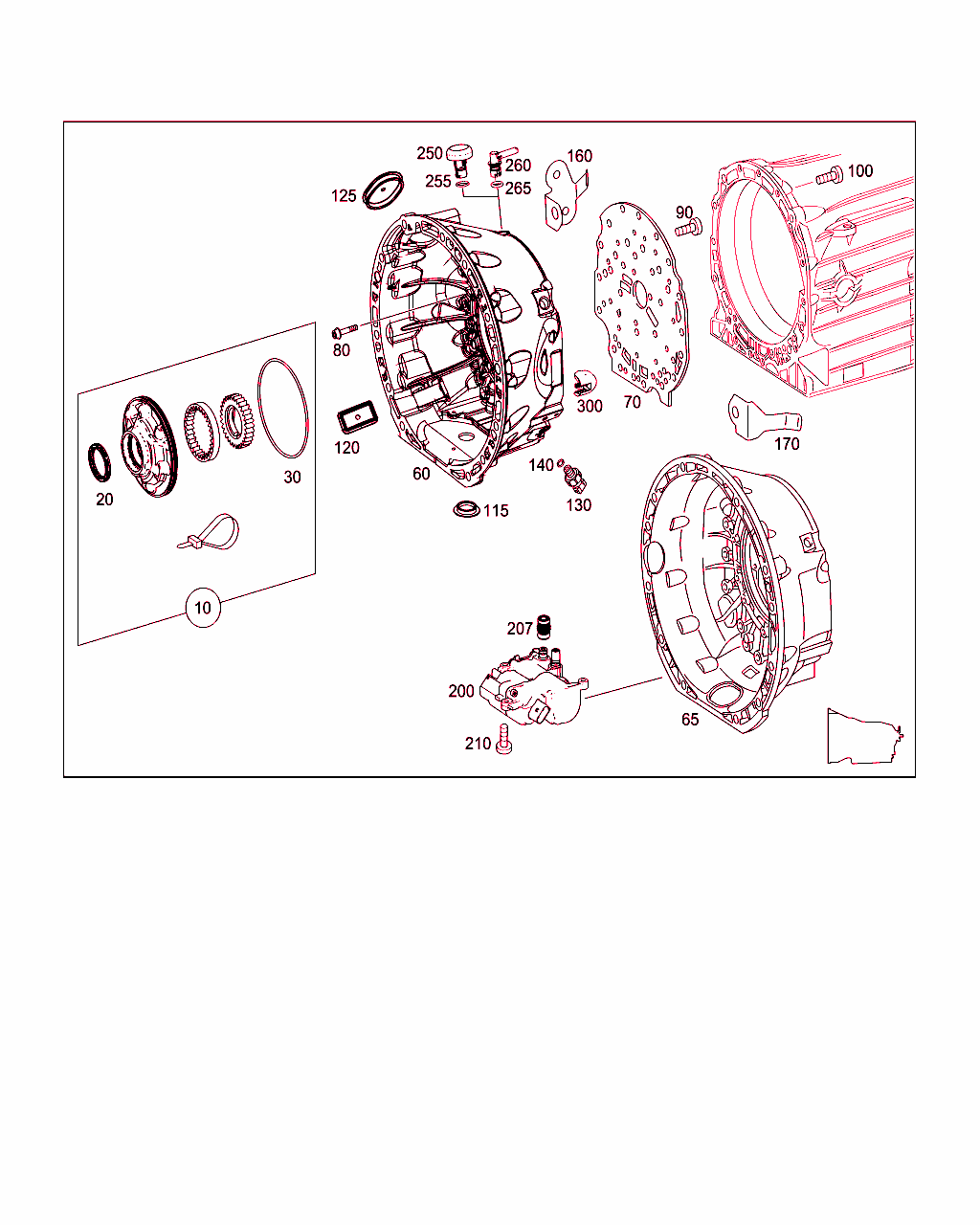

Schema

B27020000017.180820

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 140 270 01 97
内接ギヤ・オイル・ポンプ

♦ 以下から選択できます A 722 270 01 97 		001
10 A 722 270 01 97
プライマリ・ポンプ

♦ 以下から選択できます A 140 270 01 97 		001
20 A 013 997 09 46
シール・リング 001
30 A 016 997 14 48
Oリング 001
60 A 204 270 18 11
コンバータ・ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A36
ｺｰﾄﾞ日付指定名称
[A36]20051013コンバータ・ハウジング AGA
 		001
60 A 222 270 61 01
コンバータ・ハウジング
チェック・バルブ付き

[021]まで ﾄﾗﾝｽﾐｯｼｮﾝ: => まで 日付: 07/12/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A20+A62
ｺｰﾄﾞ日付指定名称
[A20]20030522スタータ・オルタネータ
20070822ダイレクト・スタート
20071026ダイレクト・スタート
[A62]20071116FEコンバータ･ハウジング 19
 		001
60 A 222 271 07 01
コンバータ・ハウジング

♦ 以下から選択できます A 222 271 33 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A62
ｺｰﾄﾞ日付指定名称
[A62]20071116FEコンバータ･ハウジング 19
 		001
60 A 222 271 33 00
コンバータ・ハウジング

♦ 以下から選択できます A 222 271 07 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A62
ｺｰﾄﾞ日付指定名称
[A62]20071116FEコンバータ･ハウジング 19
 		001
65 A 211 271 12 01
ハウジング

♦ 以下から選択できます A 211 271 03 00
♦ 以下から選択できます A 211 271 15 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -107K-A20-A59-A62-A63
ｺｰﾄﾞ日付指定名称
[107K]20080415FEトルク・コンバータ
[A20]20030522スタータ・オルタネータ
20070822ダイレクト・スタート
20071026ダイレクト・スタート
[A59]20071116FEコンバータ･ハウジング 13.5
[A62]20071116FEコンバータ･ハウジング 19
[A63]20080228FEトルク・コンバータ・ハウジング 0
 		001
65 A 211 271 03 00
コンバータ・ハウジング

♦ 以下から選択できます A 211 271 12 01
♦ 以下から選択できます A 211 271 15 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A62
ｺｰﾄﾞ日付指定名称
[A62]20071116FEコンバータ･ハウジング 19
 		001
65 A 211 271 15 01
ハウジング

♦ 以下から選択できます A 211 271 03 00
♦ 以下から選択できます A 211 271 12 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A62
ｺｰﾄﾞ日付指定名称
[A62]20071116FEコンバータ･ハウジング 19
 		001
65 A 211 271 03 00
コンバータ・ハウジング

♦ 以下から選択できます A 211 271 12 01
♦ 以下から選択できます A 211 271 15 01
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A36+K14
ｺｰﾄﾞ日付指定名称
[A36]20051013コンバータ・ハウジング AGA
[K14]20080618サービス・インターバル20000 KMのためのコントロール・コード
 		001
65 A 211 271 12 01
ハウジング

これに変更 A 211 271 15 01

♦ 以下から選択できます A 211 271 03 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A36+K14
ｺｰﾄﾞ日付指定名称
[A36]20051013コンバータ・ハウジング AGA
[K14]20080618サービス・インターバル20000 KMのためのコントロール・コード
 		001
65 A 211 271 15 01
ハウジング

♦ 以下から選択できます A 211 271 03 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A36+K14
ｺｰﾄﾞ日付指定名称
[A36]20051013コンバータ・ハウジング AGA
[K14]20080618サービス・インターバル20000 KMのためのコントロール・コード
 		001
65 A 204 271 02 01
ハウジング

[030]まで ﾄﾗﾝｽﾐｯｼｮﾝ: => まで 日付: 09/06/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A36
ｺｰﾄﾞ日付指定名称
[A36]20051013コンバータ・ハウジング AGA
 		001
65 A 204 271 05 01
ハウジング

これに変更 A 204 271 08 00

[031]から ﾄﾗﾝｽﾐｯｼｮﾝ: => から 日付: 09/06/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A36
ｺｰﾄﾞ日付指定名称
[A36]20051013コンバータ・ハウジング AGA
 		001
65 A 204 271 08 00
コンバータ・ハウジング

[031]から ﾄﾗﾝｽﾐｯｼｮﾝ: => から 日付: 09/06/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A36
ｺｰﾄﾞ日付指定名称
[A36]20051013コンバータ・ハウジング AGA
 		001
70 A 220 277 14 14
中間プレート

これに変更 A 220 277 16 14 		001
70 A 220 277 16 14
中間プレート 001
80 A 140 990 46 01
シリンダ・ボルト
アウタ・マルチ・ディスク・キャリアをトルク・コンバータ・ハウジングに
M6X32

これに変更 A 002 990 53 03

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		011
80 A 002 990 53 03
アウタ6角丸頭ボルト
アウタ・マルチ・ディスク・キャリアをトルク・コンバータ・ハウジングに
M6X30 		011
90 A 140 990 45 01
ボルト
トルク・コンバータ・ハウジングをオイル・ポンプに

これに変更 N 000000 006410

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		007
90 N 000000 006410
6角丸頭ボルト
トルク・コンバータ・ハウジングをオイル・ポンプに
M8X32 		007
100 A 004 990 23 12
ラウンド・ヘッド・ボルト
トランスミッション・ハウジング / コンバータ・ハウジング
M8X45 		017
115 A 222 271 00 80
エラストマ成形シーリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A59/A62/A63
ｺｰﾄﾞ日付指定名称
[A59]20071116FEコンバータ･ハウジング 13.5
[A62]20071116FEコンバータ･ハウジング 19
[A63]20080228FEトルク・コンバータ・ハウジング 0
 		001
120 A 163 271 00 80
シーリング・リング
/ ジョイント・フランジ
110 MM

[036]まで ﾄﾗﾝｽﾐｯｼｮﾝ: => まで 日付: 10/04/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A59/A62/A63
ｺｰﾄﾞ日付指定名称
[A59]20071116FEコンバータ･ハウジング 13.5
[A62]20071116FEコンバータ･ハウジング 19
[A63]20080228FEトルク・コンバータ・ハウジング 0
 		001
120 A 163 271 00 80
シーリング・リング
/ ジョイント・フランジ
110 MM

[037]から ﾄﾗﾝｽﾐｯｼｮﾝ: => から 日付: 10/04/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A59/A62/A63/A20
ｺｰﾄﾞ日付指定名称
[A59]20071116FEコンバータ･ハウジング 13.5
[A62]20071116FEコンバータ･ハウジング 19
[A63]20080228FEトルク・コンバータ・ハウジング 0
[A20]20030522スタータ・オルタネータ
20070822ダイレクト・スタート
20071026ダイレクト・スタート
 		001
125 A 211 271 01 80
エラストマ成形シーリング 001
160 A 164 271 01 40
ホルダー
右 		001
170 A 203 271 05 40
ホルダー
左 		001
200 A 221 270 01 97
オイル補助ポンプ
スタート・ストップ機能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A20
ｺｰﾄﾞ日付指定名称
[A20]20030522スタータ・オルタネータ
20070822ダイレクト・スタート
20071026ダイレクト・スタート
 		001
200 A 222 270 02 01
オイル・ポンプ
スタート・ストップ機能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A20+J3A/A20+J6A/A20+J7A/A106+A20/A103+A20
ｺｰﾄﾞ日付指定名称
[A20]20030522スタータ・オルタネータ
20070822ダイレクト・スタート
20071026ダイレクト・スタート
[J3A]20101018新型 DSM/STAR2 付き NAG2
[J6A]20120529DSM: STAR2アップデート
20120820DSM: STAR2アップデート
[J7A]20121011DSM: STAR2、インプット／アウトプット・エラー・コントロール・コードW 10の消去
20121204DSM: STAR2、インプット／アウトプット・エラー・コントロール・コードW 10の消去
[A106]20150205DSM STAR2.0
[A103]20140916DSM222 STAR2.3
 		001
207 A 221 270 76 04
TS プラグパイプ
オイル・ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A20
ｺｰﾄﾞ日付指定名称
[A20]20030522スタータ・オルタネータ
20070822ダイレクト・スタート
20071026ダイレクト・スタート
 		002
210 N 000000 002439
6角丸頭ボルト
トランスミッション・オイル補助ポンプをトルク・コンバータ・ハウジングに
M6X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A20
ｺｰﾄﾞ日付指定名称
[A20]20030522スタータ・オルタネータ
20070822ダイレクト・スタート
20071026ダイレクト・スタート
 		002
210 N 000000 001425
6角丸頭ボルト
トランスミッション・オイル補助ポンプをトルク・コンバータ・ハウジングに
M6X50
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A20
ｺｰﾄﾞ日付指定名称
[A20]20030522スタータ・オルタネータ
20070822ダイレクト・スタート
20071026ダイレクト・スタート
 		001
250 A 171 270 00 82
ブリーダ

これに変更 A 725 270 92 03

ﾌｯﾄﾉｰﾄ解説
[005]
次のトランスミッション以前の場合は古い部品番号のものを使用すること。

[040]まで ﾄﾗﾝｽﾐｯｼｮﾝ: => まで 日付: 07/07/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -199
ｺｰﾄﾞ日付指定名称
[199]19960717ユニット処理用適用コード
20110524ベンチレータ・フラップ、マイバッハ
 		001
250 A 725 270 92 03
ブリーダ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -199
ｺｰﾄﾞ日付指定名称
[199]19960717ユニット処理用適用コード
20110524ベンチレータ・フラップ、マイバッハ
 		001
255 A 005 997 78 48
シールリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -199
ｺｰﾄﾞ日付指定名称
[199]19960717ユニット処理用適用コード
20110524ベンチレータ・フラップ、マイバッハ
 		001
260 A 463 271 00 82
キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 199
ｺｰﾄﾞ日付指定名称
[199]19960717ユニット処理用適用コード
20110524ベンチレータ・フラップ、マイバッハ
 		001
265 A 025 997 96 48
シールリング
10.3X3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 199
ｺｰﾄﾞ日付指定名称
[199]19960717ユニット処理用適用コード
20110524ベンチレータ・フラップ、マイバッハ
 		001
