7速オートマチック・トランスミッション W7C700
722.997 => W 7 C 700

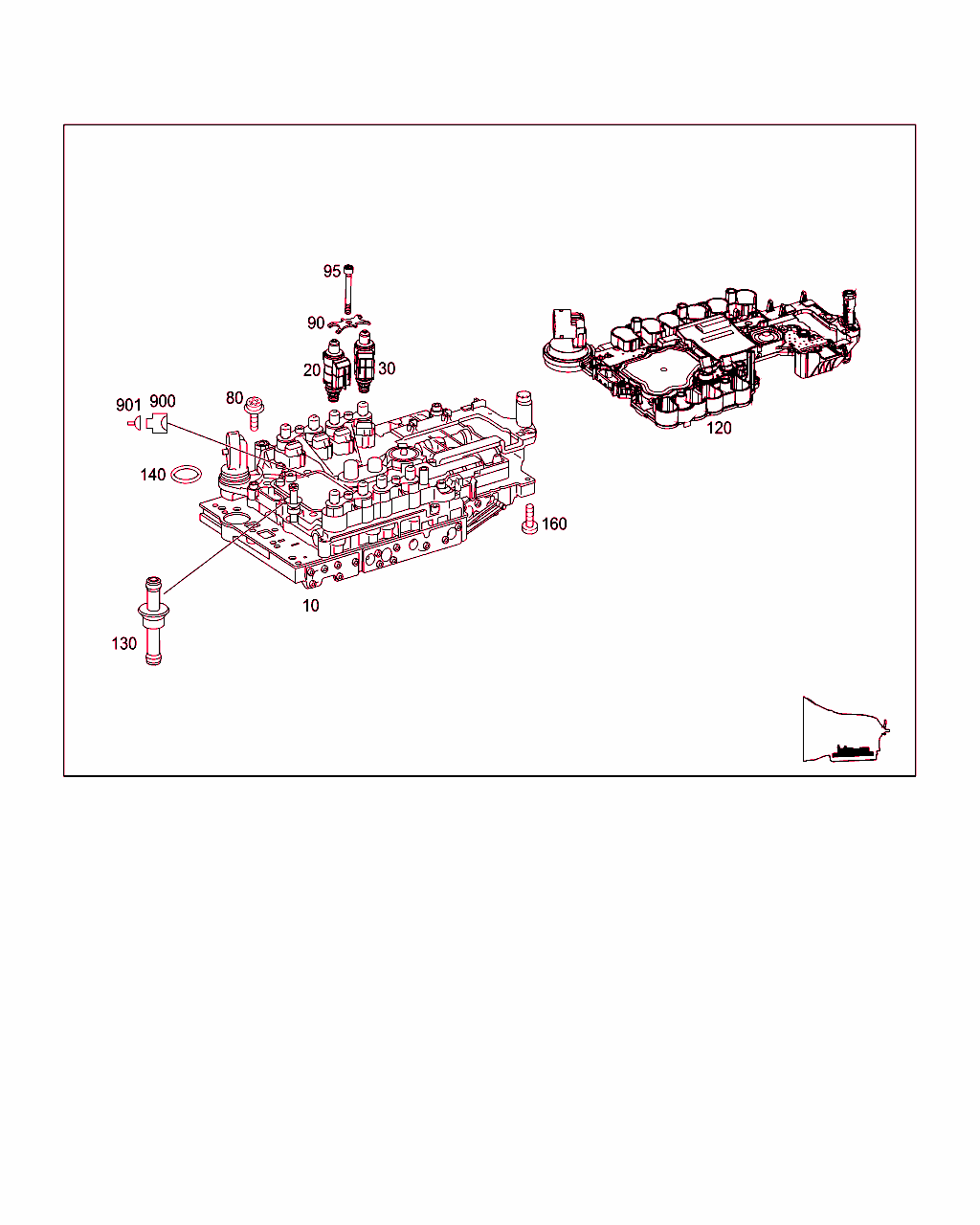

Schema

B27100000072.121205

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 220 270 00 60
コンポーネント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A52+A89
ｺｰﾄﾞ日付指定名称
[A52]20070330VGS3付きMバルブ・ボディ
20070525R バルブ・ボディ VGS 3 装備
[A89]20090326摩擦低下
 		001
10 A 205 270 90 01
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 35A+A100
ｺｰﾄﾞ日付指定名称
[35A]20130304VGS D4-0、D3モデル
[A100]20130801Y形プレート
 		001
10 A 212 270 00 06
コンポーネント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A86
ｺｰﾄﾞ日付指定名称
[A86]20080910VGS 3 装備 T バルブ・ボディ
 		001
10 A 231 270 02 60
コンポーネント

これに変更 A 231 270 49 00

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01A+A98
ｺｰﾄﾞ日付指定名称
[01A]20100923FBS 3
[A98]20091007トランスミッション・ソフトウェア後装備
 		001
10 A 231 270 03 60
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01A+A99
ｺｰﾄﾞ日付指定名称
[01A]20100923FBS 3
[A99]20091028VGS 4-0付きU形バルブ・ボディ
 		001
10 A 231 270 49 00
コンポーネント

これに変更 A 231 270 37 01

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01A+A98
ｺｰﾄﾞ日付指定名称
[01A]20100923FBS 3
[A98]20091007トランスミッション・ソフトウェア後装備
 		001
10 A 231 270 37 01
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01A+A98
ｺｰﾄﾞ日付指定名称
[01A]20100923FBS 3
[A98]20091007トランスミッション・ソフトウェア後装備
 		001
10 A 231 270 50 00
コンポーネント

これに変更 A 231 270 39 01

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01A+32A+A99/01A+35A+A99
ｺｰﾄﾞ日付指定名称
[01A]20100923FBS 3
[32A]20120724VGS 4-0、D2 見本/HW2012
[A99]20091028VGS 4-0付きU形バルブ・ボディ
[35A]20130304VGS D4-0、D3モデル
 		001
10 A 231 270 39 01
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01A+32A+A99/01A+35A+A99
ｺｰﾄﾞ日付指定名称
[01A]20100923FBS 3
[32A]20120724VGS 4-0、D2 見本/HW2012
[A99]20091028VGS 4-0付きU形バルブ・ボディ
[35A]20130304VGS D4-0、D3モデル
 		001
10 A 231 270 52 00
コンポーネント

これに変更 A 231 270 38 01

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A98
ｺｰﾄﾞ日付指定名称
[A98]20091007トランスミッション・ソフトウェア後装備
 		001
10 A 231 270 38 01
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A98
ｺｰﾄﾞ日付指定名称
[A98]20091007トランスミッション・ソフトウェア後装備
 		001
10 A 231 270 53 00
コンポーネント

これに変更 A 231 270 40 01

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A99
ｺｰﾄﾞ日付指定名称
[A99]20091028VGS 4-0付きU形バルブ・ボディ
 		001
10 A 231 270 40 01
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A99
ｺｰﾄﾞ日付指定名称
[A99]20091028VGS 4-0付きU形バルブ・ボディ
 		001
10 A 231 270 37 01
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[039]
コードF212+M651+M013+427+A86装備車の場合、コードA86を消去し、コードA98+01Aを追加してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+A86+F212+M013+M651
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010828オートマチック・トランスミッション、7 速
[A86]20080910VGS 3 装備 T バルブ・ボディ
[F212]20050530モデル212
[M013]ｺｰﾄﾞ名称がありません
[M651]20070118R4 ディーゼル・エンジン M651
 		001
10 A 220 270 13 06
制御

これに変更 A 220 270 27 06
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A28
ｺｰﾄﾞ日付指定名称
[A28]20041008J - バルブ・ボディ、VGS 2 (550 NM) 付
 		001
10 A 220 270 27 06
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A28
ｺｰﾄﾞ日付指定名称
[A28]20041008J - バルブ・ボディ、VGS 2 (550 NM) 付
 		001
10 A 220 270 15 06
制御

これに変更 A 220 270 28 06
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M629+A30
ｺｰﾄﾞ日付指定名称
[M629]20020814V8 ディーゼル・エンジン OM629
20030411V8 ディーゼル・エンジン OM629
[A30]20041008J - バルブ・ボディ、VGS 2 (700 NM) 付
 		001
10 A 220 270 28 06
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M629+A30
ｺｰﾄﾞ日付指定名称
[M629]20020814V8 ディーゼル・エンジン OM629
20030411V8 ディーゼル・エンジン OM629
[A30]20041008J - バルブ・ボディ、VGS 2 (700 NM) 付
 		001
10 A 220 270 19 06
コンポーネント

これに変更 A 220 270 32 06
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M629+A38
ｺｰﾄﾞ日付指定名称
[M629]20020814V8 ディーゼル・エンジン OM629
20030411V8 ディーゼル・エンジン OM629
[A38]20051019M - VGS 2 付きバルブ・ボディ
 		001
10 A 220 270 32 06
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M629+A38
ｺｰﾄﾞ日付指定名称
[M629]20020814V8 ディーゼル・エンジン OM629
20030411V8 ディーゼル・エンジン OM629
[A38]20051019M - VGS 2 付きバルブ・ボディ
 		001
10 A 220 270 24 06
コンポーネント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: M629
ｺｰﾄﾞ日付指定名称
[M629]20020814V8 ディーゼル・エンジン OM629
20030411V8 ディーゼル・エンジン OM629
 		001
10 A 220 270 18 06
コンポーネント

これに変更 A 220 270 31 06
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A39
ｺｰﾄﾞ日付指定名称
[A39]20051019N - VGS 2 付きバルブ・ボディ
 		001
10 A 220 270 31 06
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A39
ｺｰﾄﾞ日付指定名称
[A39]20051019N - VGS 2 付きバルブ・ボディ
 		001
10 A 220 270 21 06
コンポーネント

これに変更 A 220 270 29 06

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A45
ｺｰﾄﾞ日付指定名称
[A45]20060316O バルブ・ボディ VGS2 付き
20060322O バルブ・ボディ VGS2 付き
 		001
10 A 220 270 29 06
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A45
ｺｰﾄﾞ日付指定名称
[A45]20060316O バルブ・ボディ VGS2 付き
20060322O バルブ・ボディ VGS2 付き
 		001
10 A 220 270 22 06
コンポーネント

これに変更 A 220 270 19 06
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A46
ｺｰﾄﾞ日付指定名称
[A46]20060316P バルブ・ボディ VGS2 付き
20060322P バルブ・ボディ VGS2 付き
 		001
10 A 220 270 19 06
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[040]
FDOK/VEDOCで注意事項C74を確認します
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A46
ｺｰﾄﾞ日付指定名称
[A46]20060316P バルブ・ボディ VGS2 付き
20060322P バルブ・ボディ VGS2 付き
 		001
10 A 220 270 24 06
コンポーネント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A89+A52
ｺｰﾄﾞ日付指定名称
[A89]20090326摩擦低下
[A52]20070330VGS3付きMバルブ・ボディ
20070525R バルブ・ボディ VGS 3 装備
 		001
10 A 220 270 23 06
コンポーネント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A89+A54
ｺｰﾄﾞ日付指定名称
[A89]20090326摩擦低下
[A54]20070525S バルブ・ボディ VGS 3 装備
 		001
10 A 220 270 01 60
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A54+A89
ｺｰﾄﾞ日付指定名称
[A54]20070525S バルブ・ボディ VGS 3 装備
[A89]20090326摩擦低下
 		001
10 A 231 270 10 00
コンポーネント

これに変更 A 231 270 05 60
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A98
ｺｰﾄﾞ日付指定名称
[A98]20091007トランスミッション・ソフトウェア後装備
 		001
10 A 212 270 01 06
コンポーネント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A87
ｺｰﾄﾞ日付指定名称
[A87]20080910VGS 3 装備 U バルブ・ボディ
 		001
10 A 231 270 05 60
コンポーネント

これに変更 A 231 270 52 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A98
ｺｰﾄﾞ日付指定名称
[A98]20091007トランスミッション・ソフトウェア後装備
 		001
10 A 231 270 06 60
コンポーネント

これに変更 A 231 270 53 00

ﾌｯﾄﾉｰﾄ解説
[003]
次のトランスミッション以前の場合は古い部品番号のものを使用すること。

[041]まで ﾄﾗﾝｽﾐｯｼｮﾝ: => まで 日付: 13/08/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A99
ｺｰﾄﾞ日付指定名称
[A99]20091028VGS 4-0付きU形バルブ・ボディ
 		001
10 A 212 270 01 60
コンポーネント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A25+A87
ｺｰﾄﾞ日付指定名称
[A25]20030924NCVパッケージ
[A87]20080910VGS 3 装備 U バルブ・ボディ
 		001
20 A 220 277 09 98
ソレノイド
青色キャップ 		004
30 A 220 277 10 98
ソレノイド
キャップ、ブラック 		004
80 A 004 990 26 12
コンビ・シリンダ・ボルト
バルブ・ボディに取り付ける電気システム
M6X23 		006
80 A 009 990 44 04
ラウンド・ヘッド・ボルト
電気システムセットをバルブボディに、下部
M6X22 		001
90 A 220 377 02 03
スプリング・パネル

[042]まで ﾄﾗﾝｽﾐｯｼｮﾝ: => まで 日付: 31/08/2011
 		004
90 A 212 276 00 03
スプリング・パネル

[043]から ﾄﾗﾝｽﾐｯｼｮﾝ: => から 日付: 31/08/2011
 		004
95 N 000000 004098
6角丸頭ボルト
バルブに取り付けるスプリング・プレート
6X45 		004
120 A 000 270 17 00
RS コンポーネント

これに変更 A 000 270 26 00

ﾌｯﾄﾉｰﾄ解説
[044]
A 220 270 10 06、A 220 270 11 06、A 220 270 12 06、A 220 270 14 06 以外
[045]
ウェット・クラッチ装備のAMG車両以外
[046]
EHS修理は、故障コードのガイドされた点検が以下の注意事項を示す場合のみ実行できます。
オリジナルのMB STAR DIAGNOSISでのみ実行可能です。TIPSドキュメントに注意してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A100
ｺｰﾄﾞ日付指定名称
[A100]20130801Y形プレート
 		001
120 A 000 270 26 00
RS コンポーネント

ﾌｯﾄﾉｰﾄ解説
[044]
A 220 270 10 06、A 220 270 11 06、A 220 270 12 06、A 220 270 14 06 以外
[045]
ウェット・クラッチ装備のAMG車両以外
[046]
EHS修理は、故障コードのガイドされた点検が以下の注意事項を示す場合のみ実行できます。
オリジナルのMB STAR DIAGNOSISでのみ実行可能です。TIPSドキュメントに注意してください。
[429]
盗難関連部品
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A100
ｺｰﾄﾞ日付指定名称
[A100]20130801Y形プレート
 		001
120 A 000 270 35 00
RS コンポーネント

ﾌｯﾄﾉｰﾄ解説
[044]
A 220 270 10 06、A 220 270 11 06、A 220 270 12 06、A 220 270 14 06 以外
[045]
ウェット・クラッチ装備のAMG車両以外
[046]
EHS修理は、故障コードのガイドされた点検が以下の注意事項を示す場合のみ実行できます。
オリジナルのMB STAR DIAGNOSISでのみ実行可能です。TIPSドキュメントに注意してください。
[622]
注文時には識別番号を記載のこと。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A15/A53/A98/A99
ｺｰﾄﾞ日付指定名称
[A15]20101216VGS4およびFBS4付きIバルブ・ボディ
[A53]20100721VGS4装備Vバルブ・ボディ
20100910VGS4付きVバルブ・ボディ
[A98]20091007トランスミッション・ソフトウェア後装備
[A99]20091028VGS 4-0付きU形バルブ・ボディ
 		001
120 A 000 270 34 00
RS コンポーネント/ブラケット

ﾌｯﾄﾉｰﾄ解説
[046]
EHS修理は、故障コードのガイドされた点検が以下の注意事項を示す場合のみ実行できます。
オリジナルのMB STAR DIAGNOSISでのみ実行可能です。TIPSドキュメントに注意してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01A+A15/01A+A53/01A+A98/01A+A99
ｺｰﾄﾞ日付指定名称
[01A]20100923FBS 3
[A15]20101216VGS4およびFBS4付きIバルブ・ボディ
[A53]20100721VGS4装備Vバルブ・ボディ
20100910VGS4付きVバルブ・ボディ
[A98]20091007トランスミッション・ソフトウェア後装備
[A99]20091028VGS 4-0付きU形バルブ・ボディ
 		001
120 A 000 270 34 00
RS コンポーネント

ﾌｯﾄﾉｰﾄ解説
[039]
コードF212+M651+M013+427+A86装備車の場合、コードA86を消去し、コードA98+01Aを追加してください。
[429]
盗難関連部品
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+A86+F212+M013+M651
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010828オートマチック・トランスミッション、7 速
[A86]20080910VGS 3 装備 T バルブ・ボディ
[F212]20050530モデル212
[M013]ｺｰﾄﾞ名称がありません
[M651]20070118R4 ディーゼル・エンジン M651
 		001
130 A 220 277 00 47
カプラ

これに変更 A 220 370 00 93 		001
130 A 220 370 00 93
プラグパイプ 001
140 A 022 997 27 45
Oリング
29X3,25 		002
160 A 004 990 75 12
ラウンド・ヘッド・ボルト
トランスミッション・ハウジングに取り付けるバルブ・ボディ
M6X33 		010
900 A 045 545 33 28
コネクタ・ハウジング
トランスミッション・コントロール・ユニット
6-PIN LKS1.5;N15/11 		001
901 A 008 545 77 26
コンタクト・ソケット
0.75-1.0 MM2 LKS1.5 		NB
901 A 000 545 84 80
シール・リング
個別ライン・シーリング 		NB
901 A 000 545 79 80
ダミー・プラグ
ダミー・プラグ、ホワイト
4.0 MM 		NB
901 A 000 545 78 80
ガスケット
ブラインド・ストッパ、グリーン
5.2 MM 		NB
