一覧

ガソリン・エンジン 96 KW (130 PS)、10 / 20、下記のエンジン以降 000441-008684、12 / 22、下記のエンジン以降 023388 - 036235
130.923 => M 130

Schema

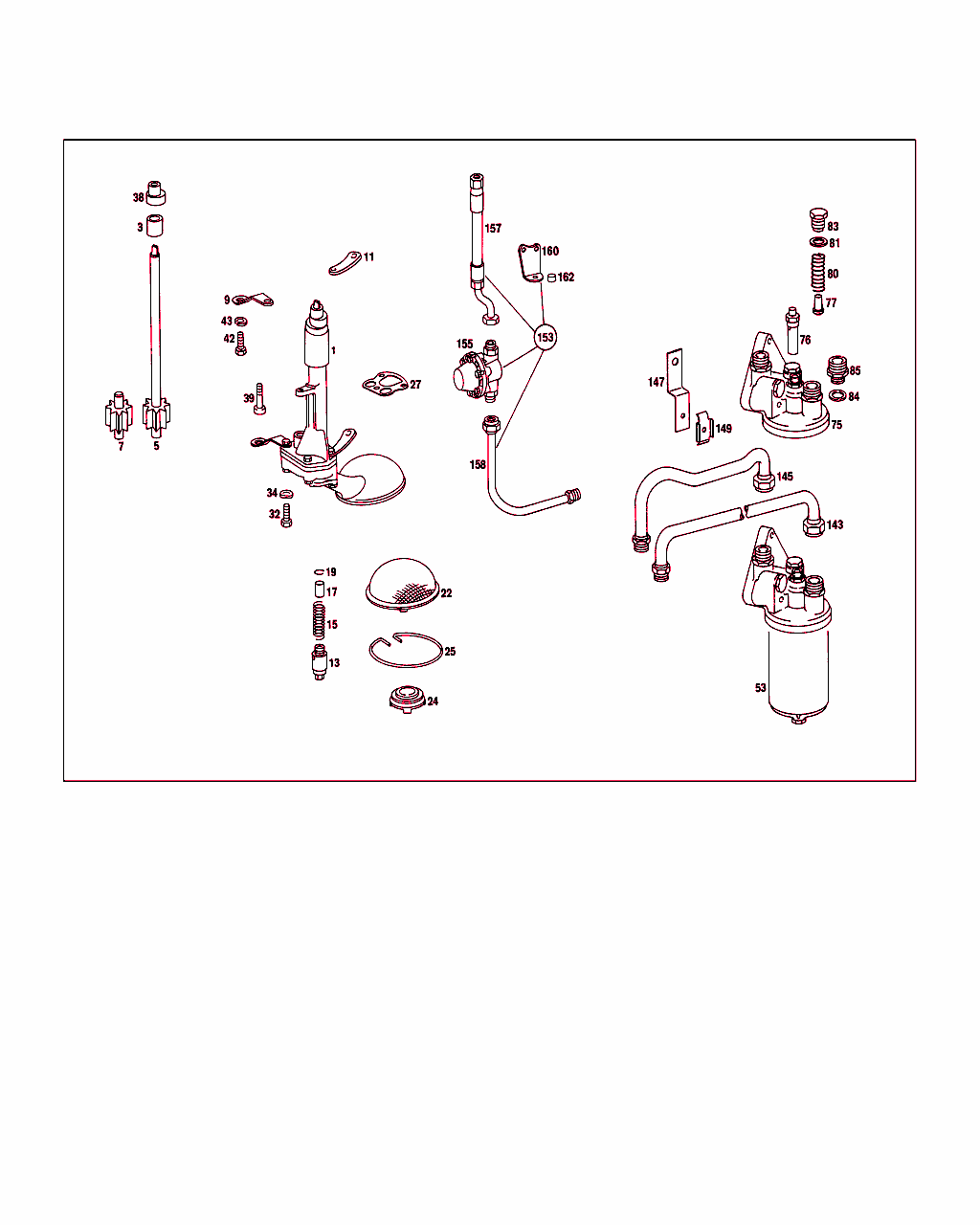

B18001000371.021211

[image]

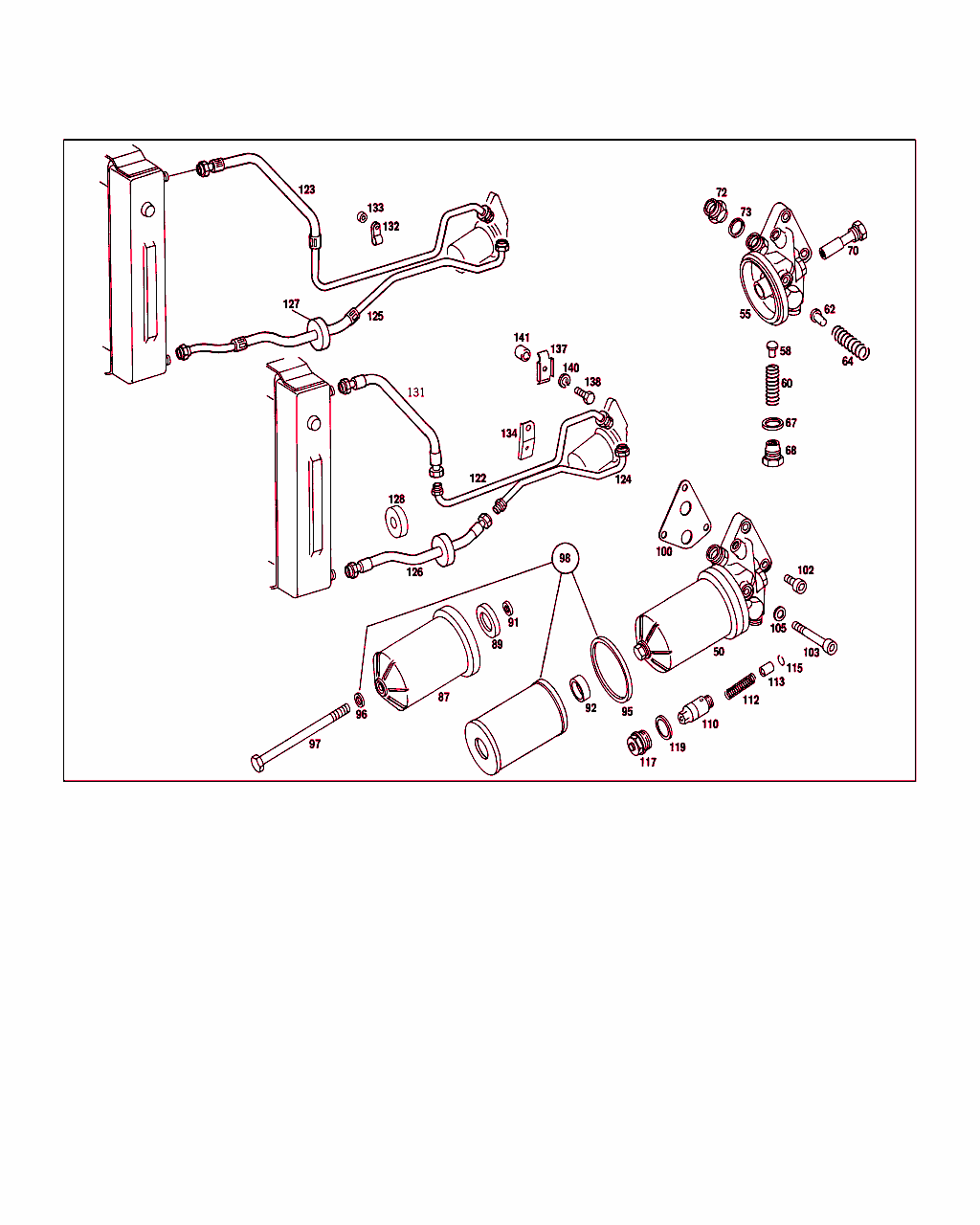

B18001000372.030219

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- A 114 180 03 01
オイル・ポンプ

ﾌｯﾄﾉｰﾄ解説
[008]
ｴﾝｼﾞﾝNo.以前:
923  10/50,20/60 000439
923  12/52,22/62 018881
 		001
1 A 114 180 05 01
オイル・ポンプ

ﾌｯﾄﾉｰﾄ解説
[009]
ｴﾝｼﾞﾝNo.以降:
923  10/50,20/60 000440
923  12/52,22/62 018882
 		001
3 A 180 181 01 50
ブッシュ 001
5 A 130 180 02 07
ドライブ・シャフト

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 031165
920  12/52,22/62 030329
921  10/50,22/60 003000
921  12/52,22/62 000343
924              000049
 		001
7 A 116 180 02 08
シャフト

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 031165
920  12/52,22/62 030329
921  10/50,22/60 003000
921  12/52,22/62 000343
924              000049
 		001
9 A 110 181 03 95
ホルダー

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 005799
923  12/52,22/62 031390
933  10/50,20/60 000354
933  12/52,22/62 000084
[402]
今後の入荷予定はありません。
 		001
11 A 130 181 00 95
ホルダー 001
13 A 114 180 01 15
プレッシャ・リリーフ・バルブ 001
15 A 114 993 00 01
スプリング 001
17 A 321 181 00 42
ピストン 001
----- N 000472 012000
スナップ・リング

ﾌｯﾄﾉｰﾄ解説
[006]
ｴﾝｼﾞﾝNo.以前:

920  10/50,20/60 022897
920  12/52,22/62 021639
921  10/50,20/60 002291
921  12/52,22/62 000272
 		001
19 N 073123 012300
スナップ・リング

ﾌｯﾄﾉｰﾄ解説
[007]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 022898
920  12/52,22/62 021640
921  10/50,20/60 002292
921  12/52,22/62 000273
 		001
22 A 615 180 05 55
サクション・ストレーナ

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 031165-041357
920  12/52,22/62 030329-043079
921  10/50,20/60 003000-004171
921  12/52,22/62 000343-000520
923  10/50,20/60 000001-000439
923  12/52,22/62 000001-018881
924              000049
 		001
----- A 130 180 06 55
サクション・ストレーナ

ﾌｯﾄﾉｰﾄ解説
[009]
ｴﾝｼﾞﾝNo.以降:
923  10/50,20/60 000440
923  12/52,22/62 018882
 		001
24 A 615 180 05 55
サクション・ストレーナ

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 031165-041357
920  12/52,22/62 030329-043079
921  10/50,20/60 003000-004171
921  12/52,22/62 000343-000520
923  10/50,20/60 000001-000439
923  12/52,22/62 000001-018881
924              000049
 		001
25 A 000 994 23 35
スナップ・リング 001
27 A 121 186 00 80
シール・リング 001
----- N 000931 006191
ボルト

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 031165
920  12/52,22/62 030329
921  10/50,22/60 003000
921  12/52,22/62 000343
924              000049
 		002
----- N 000931 006138
ボルト

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 031165
920  12/52,22/62 030329
921  10/50,22/60 003000
921  12/52,22/62 000343
924              000049
 		002
32 N 000933 006056
ボルト 001
34 N 000137 006204
スプリング・ワッシャ 005
----- N 000985 006000
ナット 004
----- N 000137 006204
スプリング・ワッシャ 005
38 A 180 091 03 12
カム 001
39 N 000912 008005
ボルト 001
42 N 000933 008131
ボルト

これに変更 N 304017 008016 		-
42 N 304017 008016
ボルト 002
43 N 000127 008203
スプリング・ワッシャ 002
50 A 001 184 98 01
オイル・フィルタ

♦ 以下から選択できます A 001 184 99 01

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
 		001
----- A 001 184 99 01
オイル・フィルタ

これに変更 A 001 184 98 01 		-
----- A 001 184 98 01
オイル・フィルタ

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
 		001
55 A 000 184 46 08
カバー
固定スタンド

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
 		001
----- A 000 184 47 08
カバー
MANN & HUMMEL

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
 		001
58 A 601 184 01 32
バルブ 002
60 A 002 993 40 01
スプリング
固定スタンド

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
 		001
----- A 002 993 46 01
スプリング
MANN & HUMMEL 		001
64 A 002 993 39 01
スプリング
固定スタンド

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
 		001
----- A 002 993 37 01
スプリング
MANN & HUMMEL

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
 		001
67 N 007603 020100
シール・リング 002
68 A 000 184 13 56
スクリュ・プラグ 002
----- A 000 184 15 56
スクリュ・プラグ
MANN & HUMMEL

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
[402]
今後の入荷予定はありません。
 		002
70 A 000 184 07 73
中空ボルト 001
72 N 915006 010002
アダプタ

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
 		002
73 N 007603 018101
シール・リング
固定スタンド 		002
----- N 007603 020100
シール・リング
MANN & HUMMEL

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
 		002
87 A 000 184 23 02
ハウジング 001
89 A 000 184 17 80
シール・リング 001
91 A 000 184 32 80
シール・リング 001
92 A 000 184 33 80
シール・リング 001
----- A 000 184 42 25
フィルタ・インサート
KM レベル 500 以前 		001
95 A 181 997 03 41
シール・リング 001
96 A 000 997 25 44
シール・リング 001
97 N 000960 010033
ボルト 001
98 A 000 180 00 09
フィルタ・インサート
501 km 以降、納品内容 		001
100 A 121 184 00 80
シール・リング

これに変更 A 121 184 01 80 		-
100 A 121 184 01 80
シール・リング 001
102 N 000912 008203
ボルト 002
103 N 000912 008066
ボルト 001
105 N 000433 008406
ウインドウ 003
----- A 181 990 01 68
コネクタ 001
----- N 007603 010103
シール・リング

これに変更 N 007603 010110 		-
----- N 007603 010110
シール・リング 001
110 A 114 180 02 15
プレッシャ・リリーフ・バルブ 001
112 A 127 993 02 01
スプリング 001
113 A 321 181 00 42
ピストン 001
115 N 073123 012300
スナップ・リング 001
117 A 130 180 00 56
コネクタ 001
119 N 007603 024106
シール・リング 001
122 A 114 180 07 27
オイル・ライン

これに変更 A 130 187 06 82
• +001 A 189 466 07 51
• +001 A 130 995 00 01

ﾌｯﾄﾉｰﾄ解説
[021]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 008232
923  12/52,22/62 035317
933  10/50,20/60 000912
933  12/52,22/62 000133
[023]
ｴﾝｼﾞﾝNo.以降:
920  10 / 50、20 / 60 008419 生産停止まで
920  12 / 52、22 / 62 007401 生産停止まで
921  10 / 50、20 / 60 000763 生産停止まで
921  12 / 52、22 / 62 000087 生産停止まで
[415]
交換に関する記載は横の項目にのみ適用
 		-
123 A 130 187 06 82
ホース

ﾌｯﾄﾉｰﾄ解説
[022]
ｴﾝｼﾞﾝNo.以降:

923  10/50,20/60 008233
923  12/52,22/62 035318
933  10/50,20/60 000913
933  12/52,22/62 000134
 		001
124 A 114 180 06 27
オイル・ライン

これに変更 A 130 187 05 82
• +001 A 189 466 07 51
• +001 A 130 995 00 01

ﾌｯﾄﾉｰﾄ解説
[021]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 008232
923  12/52,22/62 035317
933  10/50,20/60 000912
933  12/52,22/62 000133
[023]
ｴﾝｼﾞﾝNo.以降:
920  10 / 50、20 / 60 008419 生産停止まで
920  12 / 52、22 / 62 007401 生産停止まで
921  10 / 50、20 / 60 000763 生産停止まで
921  12 / 52、22 / 62 000087 生産停止まで
[415]
交換に関する記載は横の項目にのみ適用
 		-
125 A 130 187 05 82
ホース

ﾌｯﾄﾉｰﾄ解説
[022]
ｴﾝｼﾞﾝNo.以降:

923  10/50,20/60 008233
923  12/52,22/62 035318
933  10/50,20/60 000913
933  12/52,22/62 000134
 		001
126 A 130 187 01 82
ホース

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
[022]
ｴﾝｼﾞﾝNo.以降:

923  10/50,20/60 008233
923  12/52,22/62 035318
933  10/50,20/60 000913
933  12/52,22/62 000134
 		001
127 A 115 466 00 82
ラバー・リング

ﾌｯﾄﾉｰﾄ解説
[022]
ｴﾝｼﾞﾝNo.以降:

923  10/50,20/60 008233
923  12/52,22/62 035318
933  10/50,20/60 000913
933  12/52,22/62 000134
 		001
128 A 115 466 00 82
ラバー・リング

ﾌｯﾄﾉｰﾄ解説
[012]
ｴﾝｼﾞﾝNo.以前:

920  10/50,20/60 008418
920  12/52,22/62 007400
921  10/50,20/60 000762
921  12/52,22/62 000086
[021]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 008232
923  12/52,22/62 035317
933  10/50,20/60 000912
933  12/52,22/62 000133
 		001
131 A 114 187 03 82
ホース

ﾌｯﾄﾉｰﾄ解説
[012]
ｴﾝｼﾞﾝNo.以前:

920  10/50,20/60 008418
920  12/52,22/62 007400
921  10/50,20/60 000762
921  12/52,22/62 000086
 		001
131 A 130 187 06 82
ホース

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以降:

920  10/50,20/60 008419
920  12/52,22/62 007401
921  10/50,20/60 000763
921  12/52,22/62 000087
[022]
ｴﾝｼﾞﾝNo.以降:

923  10/50,20/60 008233
923  12/52,22/62 035318
933  10/50,20/60 000913
933  12/52,22/62 000134
 		001
132 A 130 995 00 01
クランプ

これに変更 A 102 995 09 01 		-
132 A 102 995 09 01
クランプ

ﾌｯﾄﾉｰﾄ解説
[022]
ｴﾝｼﾞﾝNo.以降:

923  10/50,20/60 008233
923  12/52,22/62 035318
933  10/50,20/60 000913
933  12/52,22/62 000134
 		002
133 A 189 466 07 51
スペーサ・リング

ﾌｯﾄﾉｰﾄ解説
[022]
ｴﾝｼﾞﾝNo.以降:

923  10/50,20/60 008233
923  12/52,22/62 035318
933  10/50,20/60 000913
933  12/52,22/62 000134
 		002
134 A 114 188 02 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[021]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 008232
923  12/52,22/62 035317
933  10/50,20/60 000912
933  12/52,22/62 000133
 		001
----- A 114 995 00 32
クランプ

これに変更 A 130 995 00 32
• +001 N 000912 006002

ﾌｯﾄﾉｰﾄ解説
[018]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 004974
923  12/52,22/62 030191
933  10/50,20/60 000275
933  12/52,22/62 000077
[415]
交換に関する記載は横の項目にのみ適用
 		-
137 A 130 995 00 32
クランプ

これに変更 A 129 995 00 32 		-
137 A 129 995 00 32
クランプ

ﾌｯﾄﾉｰﾄ解説
[019]
ｴﾝｼﾞﾝNo.以降:

923  10/50,20/60 004975
923  12/52,22/62 030192
933  10/50,20/60 000276
933  12/52,22/62 000078
[021]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 008232
923  12/52,22/62 035317
933  10/50,20/60 000912
933  12/52,22/62 000133
 		001
138 N 000931 006096
ボルト

ﾌｯﾄﾉｰﾄ解説
[018]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 004974
923  12/52,22/62 030191
933  10/50,20/60 000275
933  12/52,22/62 000077
 		001
----- N 000912 006002
ボルト

ﾌｯﾄﾉｰﾄ解説
[019]
ｴﾝｼﾞﾝNo.以降:

923  10/50,20/60 004975
923  12/52,22/62 030192
933  10/50,20/60 000276
933  12/52,22/62 000078
[021]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 008232
923  12/52,22/62 035317
933  10/50,20/60 000912
933  12/52,22/62 000133
 		001
140 N 912004 006102
スプリング・ワッシャ

ﾌｯﾄﾉｰﾄ解説
[021]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 008232
923  12/52,22/62 035317
933  10/50,20/60 000912
933  12/52,22/62 000133
 		001
141 A 130 188 00 53
スペーサ・チューブ

これに変更 A 130 995 00 32
• +001 N 000912 006002

ﾌｯﾄﾉｰﾄ解説
[018]
ｴﾝｼﾞﾝNo.以前:

923  10/50,20/60 004974
923  12/52,22/62 030191
933  10/50,20/60 000275
933  12/52,22/62 000077
 		-
153 A 130 586 00 18
リペア・キット 001
155 A 116 180 12 94
ダンパ 001
157 A 114 180 09 27
オイル・ライン 001
158 A 130 187 04 82
ホース 001
160 A 130 187 02 40
ホルダー 001
162 A 130 187 00 53
スペーサ・チューブ 001
