一覧

ガソリン・エンジン、インジェクション・システム装備、142 KW (193 PS)、モデル・イヤー 1994 年以降
104.941 => M 104 USA

Schema

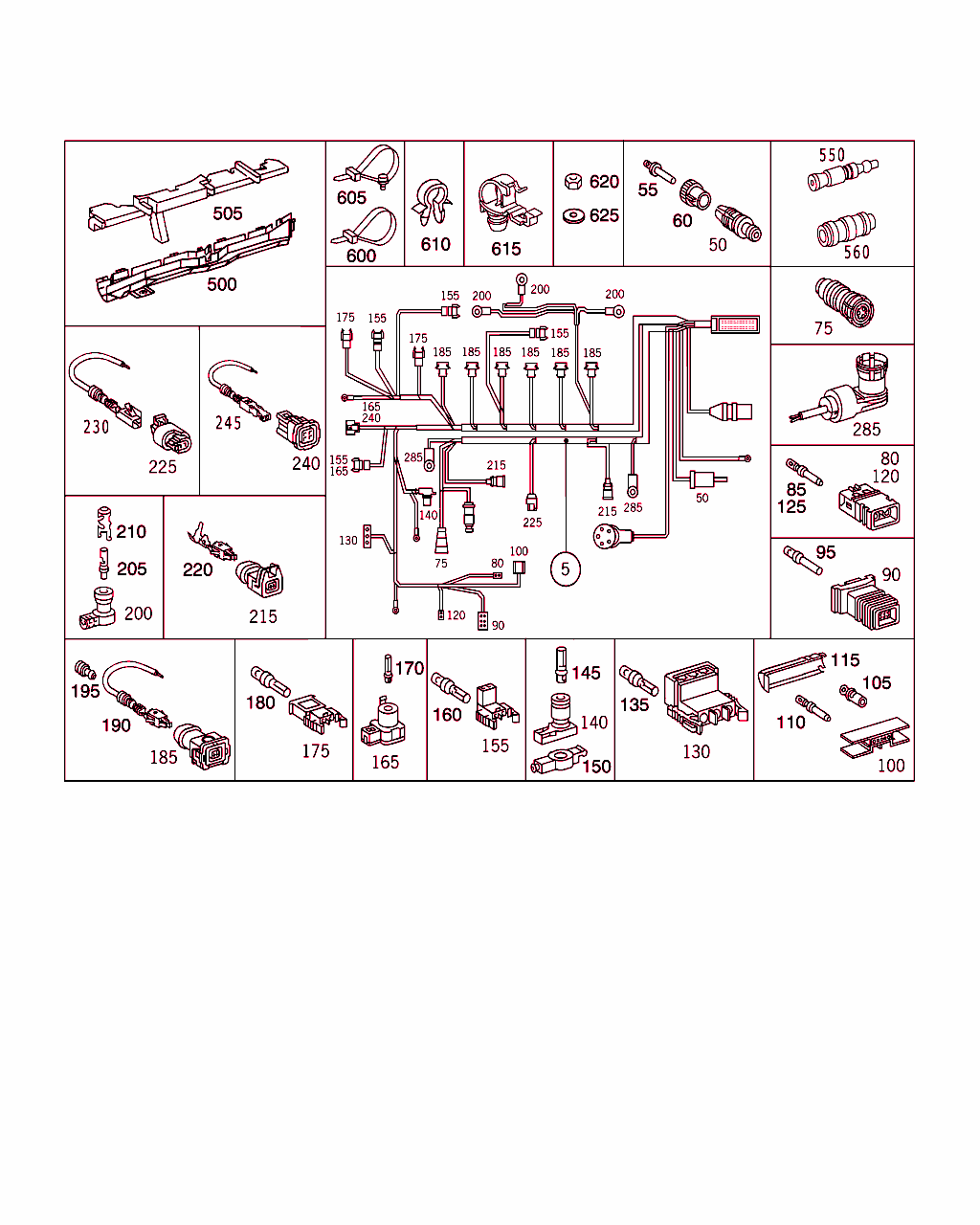

B54160000024.040203

[image]

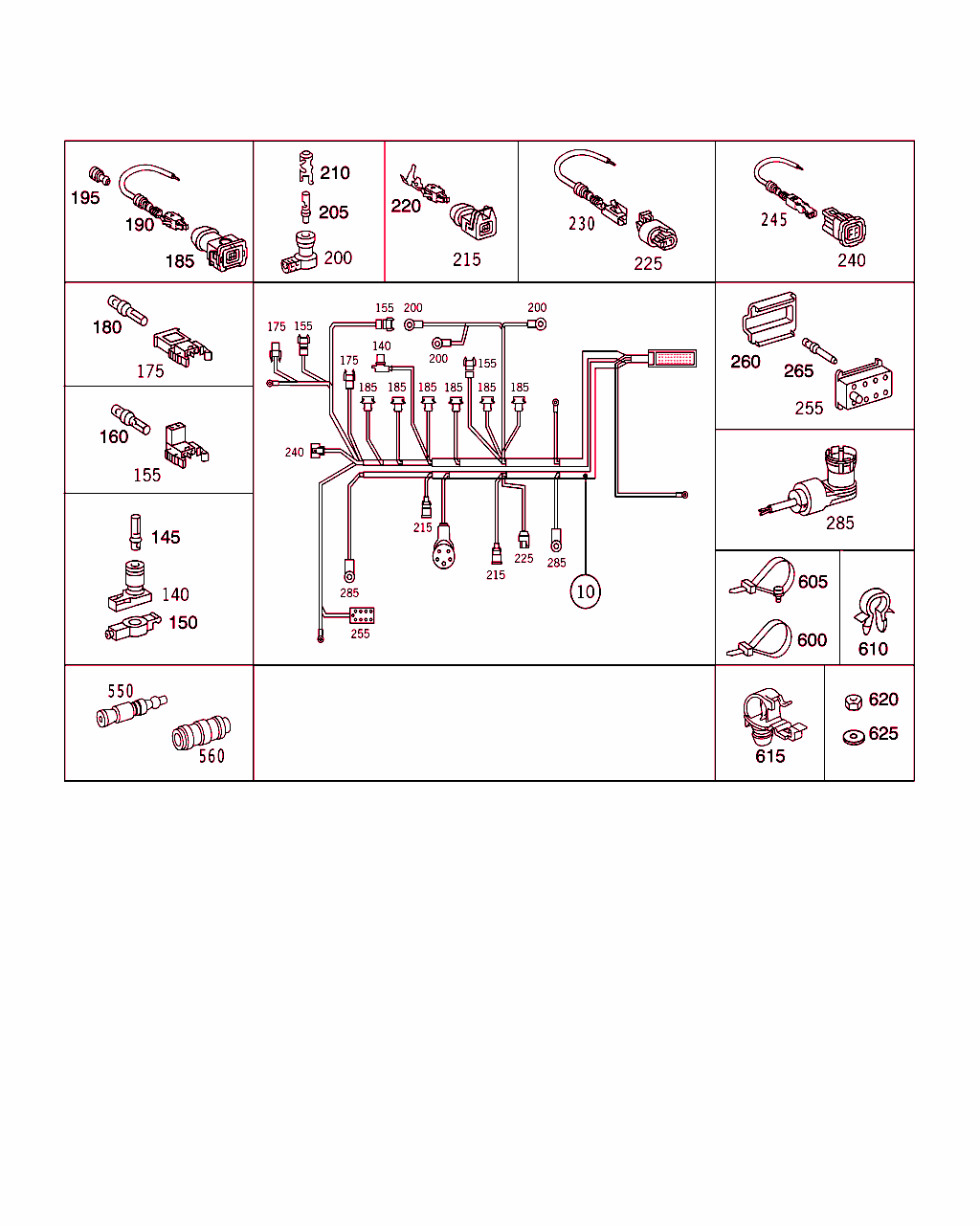

B54160000025.040203

[image]

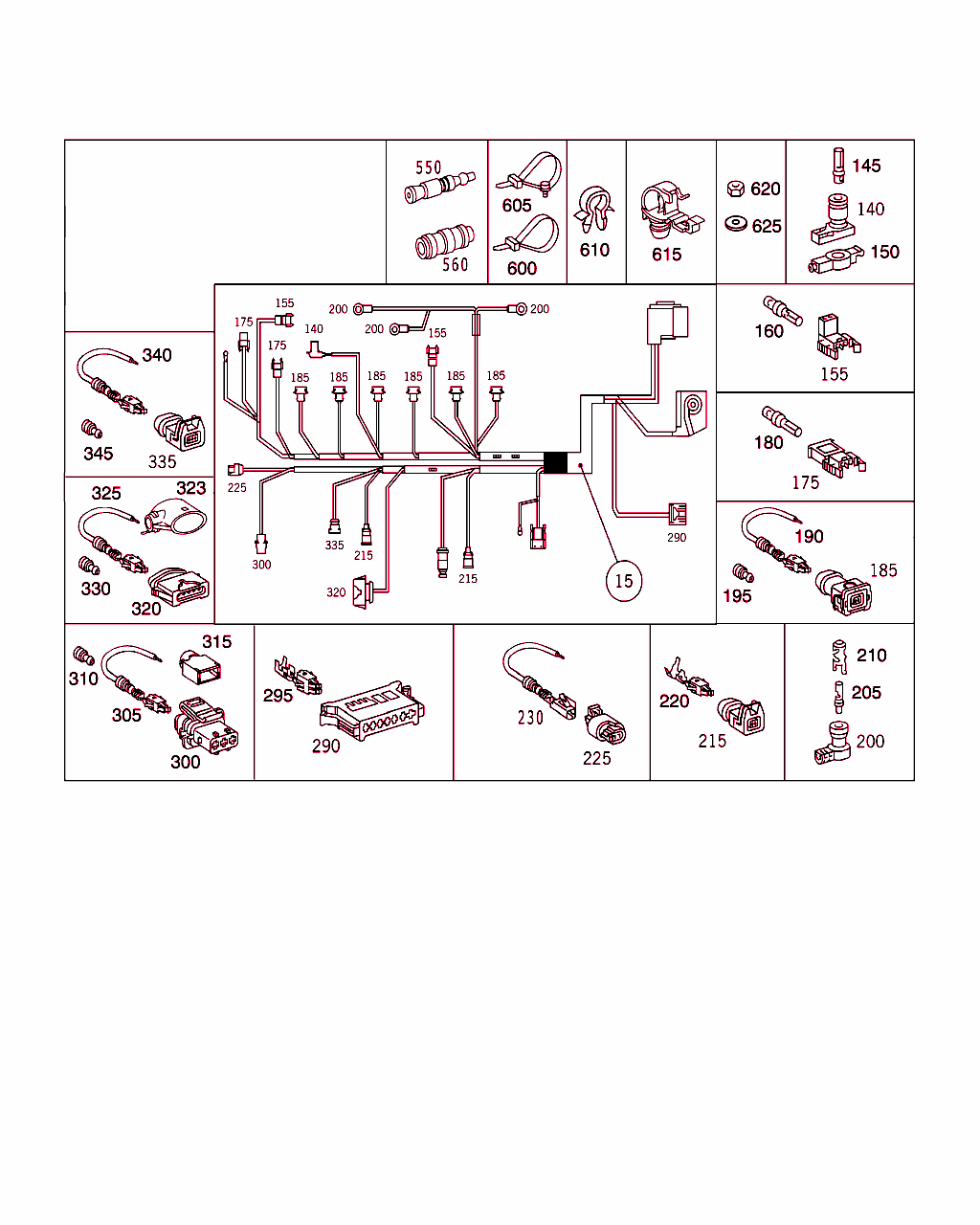

B54160000026.040203

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 540 40 32
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前: F159969
 		001 LA
5 A 202 440 79 05
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以降: F159970
[851]
モデル・イヤー 1995 年製造終了以前　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -957
ｺｰﾄﾞ日付指定名称
[957]19951002AMG テクニカル・パッケージ
 		001 LA
5 H WA 202 540 03 32
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以降: F159970
[851]
モデル・イヤー 1995 年製造終了以前　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 957
ｺｰﾄﾞ日付指定名称
[957]19951002AMG テクニカル・パッケージ
 		001 LA
10 A 202 440 24 06
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[860]
モデル・イヤー 1996 以降
[861]
モデル・イヤー 1996 年製造終了以前　　　　　
 		001 LA
15 A 202 440 88 06
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[870]
モデル・イヤー 1997 年以降
 		001 LA
50 A 011 545 10 28
コネクタ・ハウジング
車内ハーネス・コネクタ 		001
55 A 011 545 11 28
プラグ・ピン 001
60 A 009 545 14 28
アッパハウジング 001
75 A 202 540 01 81
ソケット・スリーブ・ハウジング
クーラント温度センサ 		001
80 A 202 545 30 28
プラグ
コネクタ (エンジン / ボディ) 		001
85 A 020 545 95 28
プラグ・ピン 002
90 A 202 545 33 28
プラグ
コネクタ (エンジン / ボディ) 		001
95 A 016 545 14 28
コンタクト・ピン 005
100 A 202 545 34 28
プラグ
コネクタ (エンジン / ボディ) 		001
105 A 016 545 14 28
コンタクト・ピン 001
110 A 020 545 95 28
プラグ・ピン 001
115 A 202 545 00 83
キャップ 001
120 A 202 545 31 28
プラグ
コネクタ (エンジン / ボディ) 		001
125 A 020 545 95 28
プラグ・ピン 001
130 A 012 545 24 28
電動クラッチ
エアコン・コンプレッサ 		001
135 A 003 545 26 26
コンタクト・ソケット 003
140 A 014 545 07 28
ソケット・スリーブ・ハウジング
エンジン・オイル・レベル・コントロール 		001
145 A 003 545 26 26
コンタクト・ソケット 001
150 A 008 997 07 81
グロメット 001
155 A 011 545 71 28
ソケット・スリーブ・ハウジング
レゾナンス・インテーク・マニホールド・バルブ 		001
155 A 011 545 71 28
ソケット・スリーブ・ハウジング
エア・ポンプ 		001
155 A 011 545 71 28
ソケット・スリーブ・ハウジング
水温センサ 		001
155 A 011 545 71 28
ソケット・スリーブ・ハウジング
スイッチ・オーバ・バルブ、排気ガス再循環 		001
160 A 003 545 26 26
コンタクト・ソケット 008
165 A 011 545 85 28
電動クラッチ
水温センサ 		001
170 A 003 545 26 26
コンタクト・ソケット 001
175 A 012 545 04 28
電動クラッチ
エア・ポンプ 		001
175 A 012 545 04 28
電動クラッチ
アクチュエータ 		001
180 A 001 545 44 26
コンタクト・ソケット 004
185 A 140 545 35 28
ソケット・スリーブ・ハウジング
インジェクション・バルブ 		006
190 A 005 545 68 26
コンタクト・スプリング

これに変更 A 011 545 77 26 		-
190 A 011 545 77 26
コンタクト・スプリング

これに変更 A 000 540 27 05 		-
190 A 000 540 27 05
電気ケーブル
コンタクト修理方法
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		012
195 A 000 545 28 39
バンドル・シーリング 012
200 A 202 540 60 81
電動クラッチ・ハウジング
イグニッション・コイル 		003
205 A 002 545 99 26
コンタクト・ソケット 003
210 A 004 545 09 26
ソケット・スリーブ 003
215 A 014 545 93 28
ソケット・スリーブ・ハウジング
ノック・センサ 		002
220 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
220 A 011 545 81 26
コンタクト・スプリング 004
225 A 210 540 20 81
ソケット・スリーブ・ハウジング
インテーク・エア温度センサ 		001
230 A 008 545 63 26
コンタクト・ソケット

これに変更 A 000 540 25 05 		-
230 A 000 540 25 05
電気ケーブル
コンタクト修理方法
0.5 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		002
240 A 210 540 74 81
電動クラッチ・ハウジング
クーラント温度センサ 		001
245 A 008 545 53 26
コンタクト・スプリング

これに変更 A 000 540 69 05 		-
245 A 000 540 69 05
ハーネス
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		004
255 A 009 545 53 28
コネクタ・ハウジング
コネクタ (エンジン / ボディ) 		001
260 A 009 545 36 28
カバー 001
265 A 001 545 38 26
コンタクト・ピン 008
285 A 129 540 22 81
電気ケーブル
クランクシャフト・ポジション・センサ 		001
285 A 129 540 22 81
電気ケーブル
カムシャフト・ポジション・センサ 		001
290 A 210 545 81 28
プラグ
助手席エアバッグ 		001
295 A 004 545 21 26
コンタクト・スプリング
1.5-2.5 MM 		005
295 A 003 545 68 26
コンタクト・スプリング
0.5-1.0 MM 		001
300 A 210 540 80 81
ソケット・スリーブ・ハウジング
カムシャフト・ポジション・センサ 		001
305 A 005 545 68 26
コンタクト・スプリング

これに変更 A 011 545 77 26 		-
305 A 011 545 77 26
コンタクト・スプリング

これに変更 A 000 540 27 05 		-
305 A 000 540 27 05
電気ケーブル
コンタクト修理方法
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		003
310 A 000 545 28 39
バンドル・シーリング 003
315 A 000 545 25 84
カバー・キャップ 003
320 A 170 545 01 28
プラグ
エア・マス・センサ 		001
323 A 000 545 31 84
カバー・キャップ
エア・マス・センサ 		001
325 A 005 545 68 26
コンタクト・スプリング

これに変更 A 011 545 77 26 		-
325 A 011 545 77 26
コンタクト・スプリング

これに変更 A 000 540 27 05 		-
325 A 000 540 27 05
電気ケーブル
コンタクト修理方法
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		005
330 A 000 545 28 39
バンドル・シーリング 005
335 A 005 545 66 26
ハウジング
インテーク・マニホールド・プレッシャ・センサ 		001
340 A 005 545 68 26
コンタクト・スプリング

これに変更 A 011 545 77 26 		-
340 A 011 545 77 26
コンタクト・スプリング

これに変更 A 000 540 27 05 		-
340 A 000 540 27 05
電気ケーブル
コンタクト修理方法
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		003
345 A 000 545 28 39
バンドル・シーリング 003
500 A 202 546 09 80
ケーブル・ガイド 001
505 A 124 546 09 80
ケーブル・ガイド 001
550 A 001 546 99 41
ハンダ付けコネクタ・スリーブ
グリーン
0.7-2.4 MM2 		NB
550 A 002 546 00 41
ハンダ付けコネクタ・スリーブ
レッド
2.0-4.0 MM2 		NB
550 A 002 546 01 41
ハンダ付けコネクタ・スリーブ
青
3.5-8.0 MM2 		NB
550 A 002 546 11 41
ハンダ付けコネクタ・スリーブ
イエロー
7.5-12.0 MM2 		NB
560 A 002 546 13 41
ターミナル・ブロック
0.5 MM2 		NB
560 A 002 546 14 41
突合せジョイント
0.8 MM2 		NB
560 A 002 546 15 41
突合せジョイント
1.3 MM2 		NB
560 A 002 546 16 41
突合せジョイント
2.0 MM2 		NB
600 A 001 997 83 90
連結ピース
280 MM 		002
600 A 004 997 18 90
連結ピース
フューエル・ ディストリビュータ
380-400 MM 		003
600 A 001 997 43 90
連結ピース
リヤ・リフティング・アイ
250 MM 		001
605 A 005 997 62 90
結束バンド
260X3.3MM 		002
610 A 000 995 60 44
クランプ
スラスト・ベアリング
8.6 MM 		002
615 A 210 546 20 43
ホルダー
エア・ガイド・ハウジング 		001
620 N 000934 006006
ナット

これに変更 N 304032 006004 		-
620 N 304032 006004
ヘキサゴン・ナット
ケーブル・ホルダ 		001
620 N 000934 006006
ナット

これに変更 N 304032 006004 		-
620 N 304032 006004
ヘキサゴン・ナット
ホルダ / スタータ 		001
625 N 000125 006421
ウインドウ
ホルダ / スタータ

これに変更 N 000125 006449 		001
625 N 000125 006449
ウインドウ
ホルダ / スタータ 		001
