一覧

GASOLINE ENGINE WITH INJECTION SYSTEM, 290 KW (394 PS/DIN)
120.982 => M 120

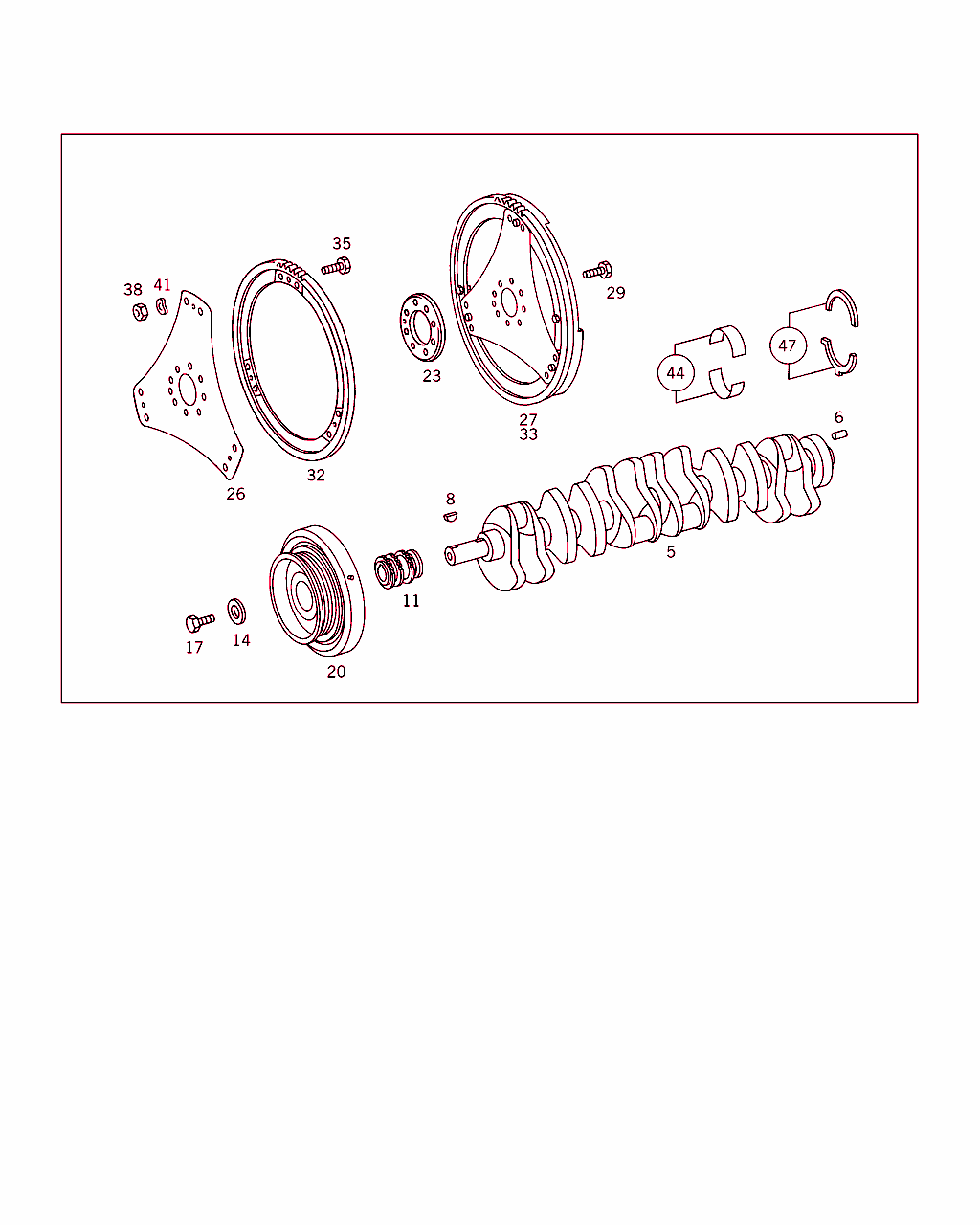

Schema

B03015000090.940916

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 120 031 11 01
クランクシャフト

これに変更 A 120 031 12 01 		-
5 A 120 031 12 01
クランクシャフト 001
6 N 000007 008207
シリンダ・ピン 001
8 A 108 991 00 67
ウッドラフ・キー
クランクシャフトに取り付けるクランクシャフト・スプロケット 		001
8 A 108 991 00 67
ウッドラフ・キー
クランクシャフトに取り付けるバイブレーション・ダンパ 		001
11 A 120 052 02 03
クランクシャフト・スプロケット 001
14 A 127 993 00 26
ディスク・スプリング 004
17 N 000960 018109
ボルト

これに変更 N 308676 018009 		-
17 N 308676 018009
6角ボルト
クランクシャフトに取り付けるバイブレーション・ダンパ 		001
20 A 120 030 03 03
ダンパ

これに変更 A 120 030 04 03 		-
20 A 120 030 05 03
ダンパ
バイブレーション・ダンパ 		001
23 A 116 032 05 76
ウインドウ 002
26 A 117 032 12 06
ドリブン・プレート

これに変更 A 120 030 00 12

ﾌｯﾄﾉｰﾄ解説
[006]
次のエンジン以前の場合は、旧部品番号を使用します。
980 019916
981 002960
 		-
26 A 117 032 11 06
ドリブン・プレート

これに変更 A 120 030 00 12

ﾌｯﾄﾉｰﾄ解説
[006]
次のエンジン以前の場合は、旧部品番号を使用します。
980 019916
981 002960
 		-
29 A 116 032 02 71
ボルト

これに変更 A 116 032 06 71 		-
29 A 116 032 06 71
ボルト
クランクシャフトのドライブ・プレート 		008
32 A 120 032 01 05
スタータ・リング・ギヤ

これに変更 A 120 030 00 12

ﾌｯﾄﾉｰﾄ解説
[006]
次のエンジン以前の場合は、旧部品番号を使用します。
980 019916
981 002960
 		-
33 A 120 030 03 12
スタータ・リング・ギヤ 001
35 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
35 N 304017 006018
6角ボルト
スタータ・リング・ギヤ / ドライブ・プレート
M 6X12

ﾌｯﾄﾉｰﾄ解説
[007]
ｴﾝｼﾞﾝNo.以前:
980 019916
981 002960
 		003
38 N 000934 006007
ナット
スタータ・リング・ギヤ / ドライブ・プレート

ﾌｯﾄﾉｰﾄ解説
[007]
ｴﾝｼﾞﾝNo.以前:
980 019916
981 002960
 		003
41 N 000137 006204
スプリングワッシャ
スタータ・リング・ギヤ / ドライブ・プレート

ﾌｯﾄﾉｰﾄ解説
[007]
ｴﾝｼﾞﾝNo.以前:
980 019916
981 002960
 		003
44 A 120 030 00 40
クランクシャフト・ベアリング

これに変更 A 120 030 06 40 		-
44 A 120 030 06 40
クランクシャフト・ベアリング
部品キット、標準
58.00 MM

ﾌｯﾄﾉｰﾄ解説
[002]
発注時には必要なキーを記載してください: 52 = 青、 54 = 黄色、56 = 赤　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		007
44 A 120 030 01 40
クランクシャフト・ベアリング

これに変更 A 120 030 07 40 		-
44 A 120 030 07 40
クランクシャフト・ベアリング
部品キット、標準
57.985 MM NORMAL I

ﾌｯﾄﾉｰﾄ解説
[002]
発注時には必要なキーを記載してください: 52 = 青、 54 = 黄色、56 = 赤　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		007
44 A 120 030 02 40
クランクシャフト・ベアリング

これに変更 A 120 030 08 40 		-
44 A 120 030 08 40
クランクシャフト・ベアリング
部品キット、修理ステップ I
57.75 MM 		007
44 A 120 030 03 40
クランクシャフト・ベアリング

これに変更 A 120 030 09 40 		-
44 A 120 030 09 40
クランクシャフト・ベアリング
パッケージ、リペア・ステップ II
57.50 MM 		007
44 A 120 030 04 40
クランクシャフト・ベアリング

これに変更 A 120 030 10 40 		-
44 A 120 030 10 40
クランクシャフト・ベアリング
パッケージ、リペア・ステップ III
57.25 MM 		007
44 A 120 030 05 40
クランクシャフト・ベアリング

これに変更 A 120 030 11 40 		-
44 A 120 030 11 40
クランクシャフト・ベアリング
パッケージ、リペア・ステップ IV
57.00 MM 		007
47 A 601 030 00 62
スラスト・ワッシャ
パッケージ
2.15 MM 		002
47 A 601 030 01 62
スラスト・ワッシャ
パッケージ
2.20 MM 		002
47 A 601 030 02 62
スラスト・ワッシャ
パッケージ
2.25 MM 		002
47 A 601 030 03 62
スラスト・ワッシャ
パッケージ
2.35 MM 		002
47 A 601 030 04 62
スラスト・ワッシャ
パッケージ
2.40 MM 		002
