一覧

ガソリン・エンジン
112.946 => M 112 E32

Schema

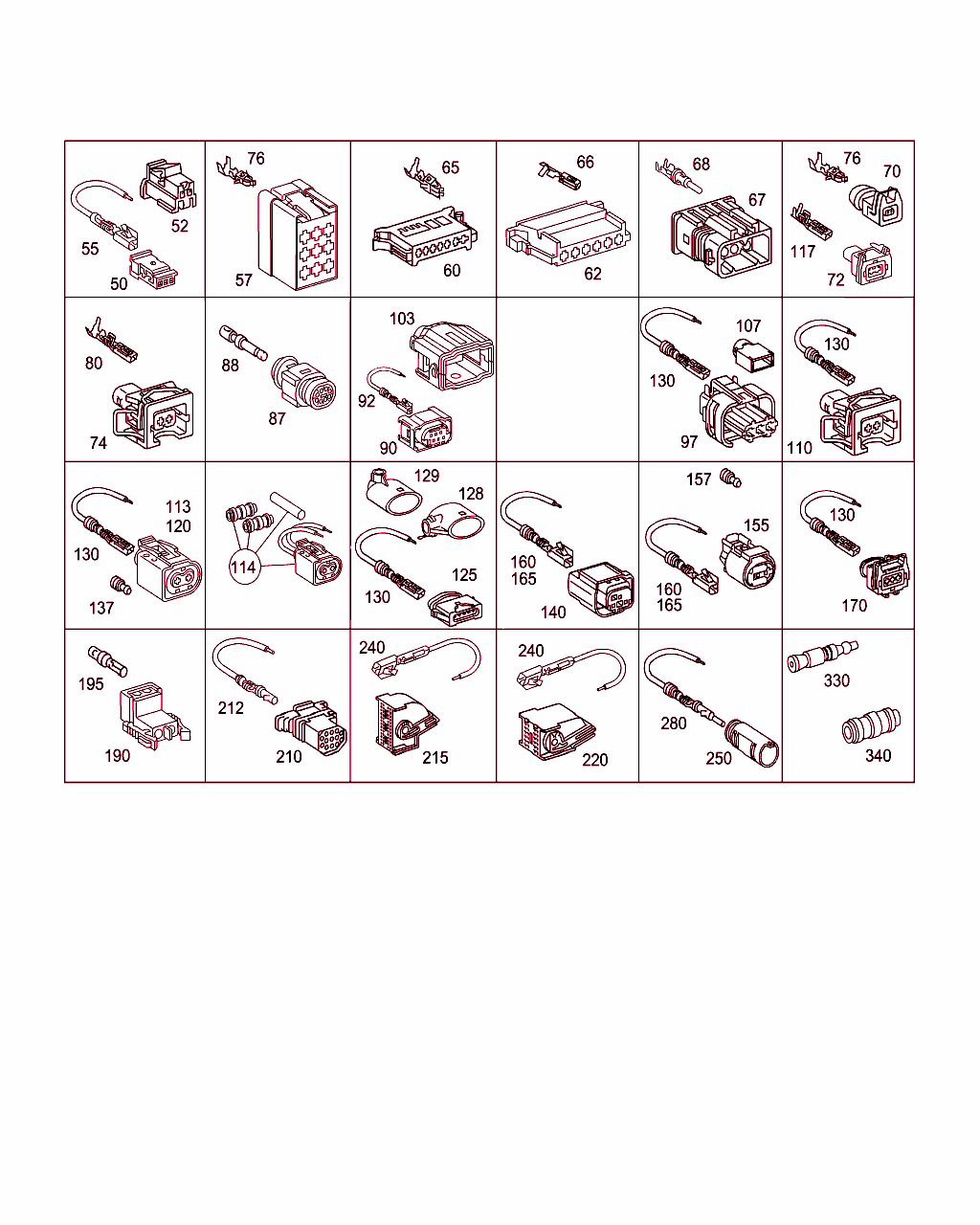

B54165000010.090917

[image]

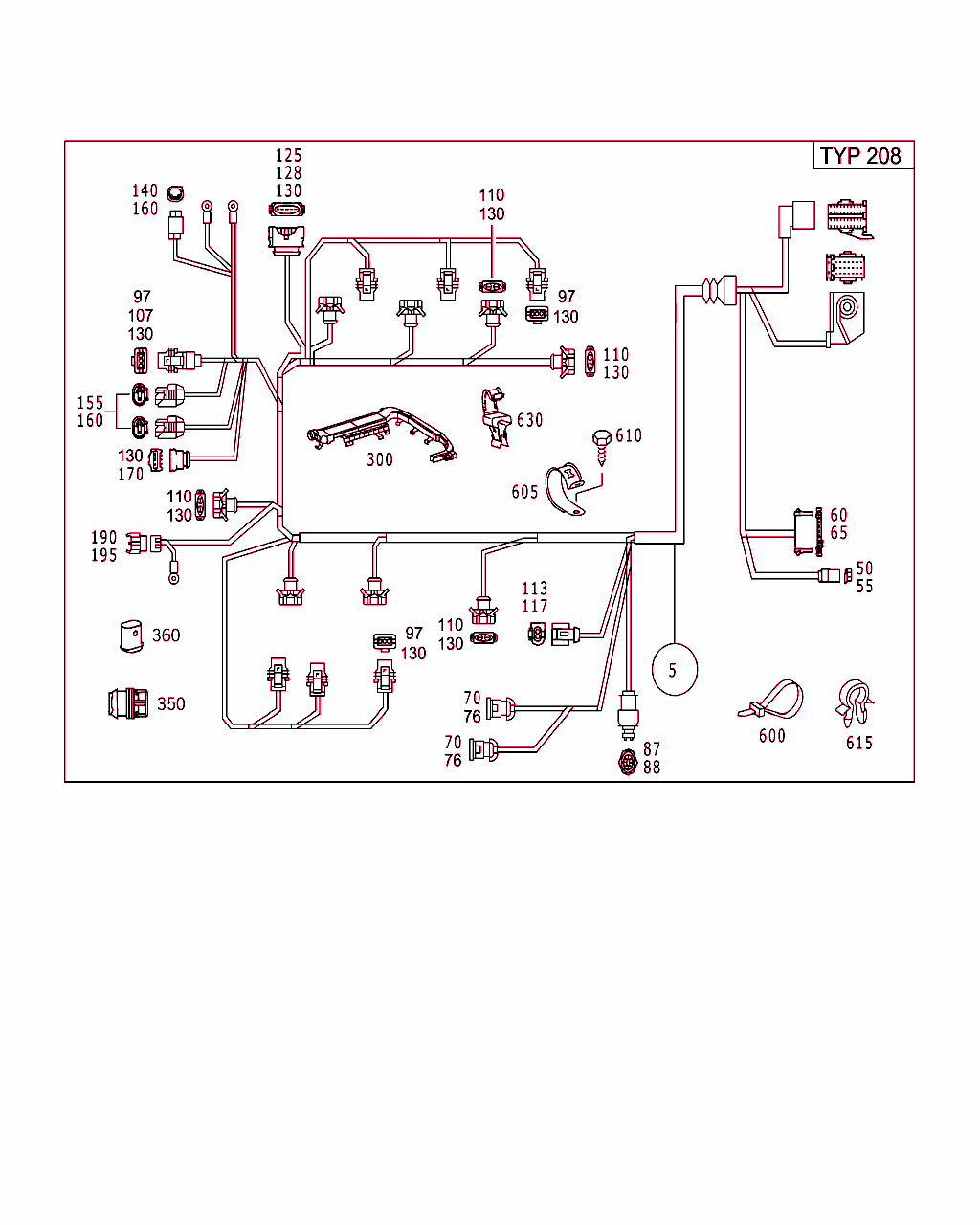

B54165000017.090917

[image]

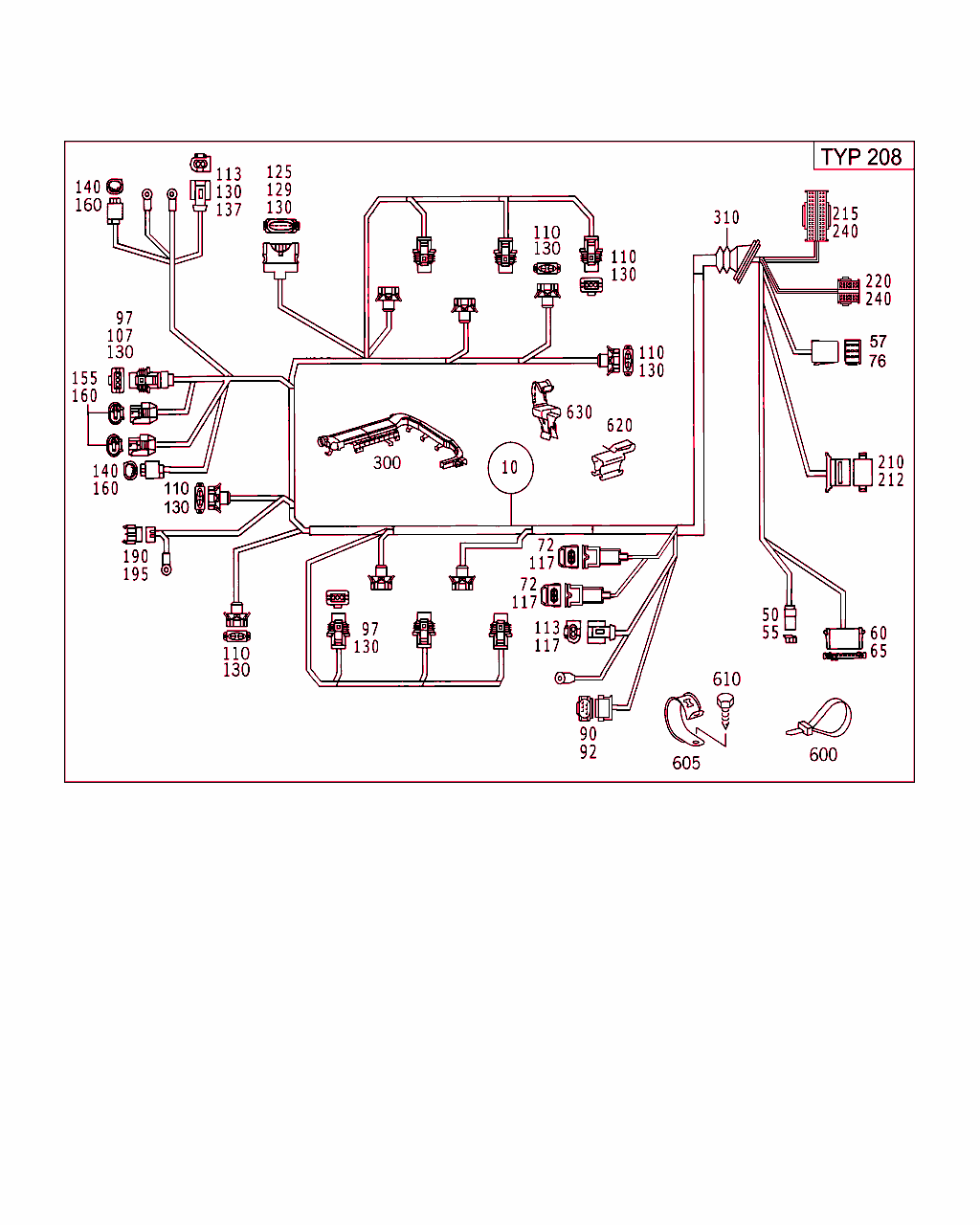

B54165000018.090917

[image]

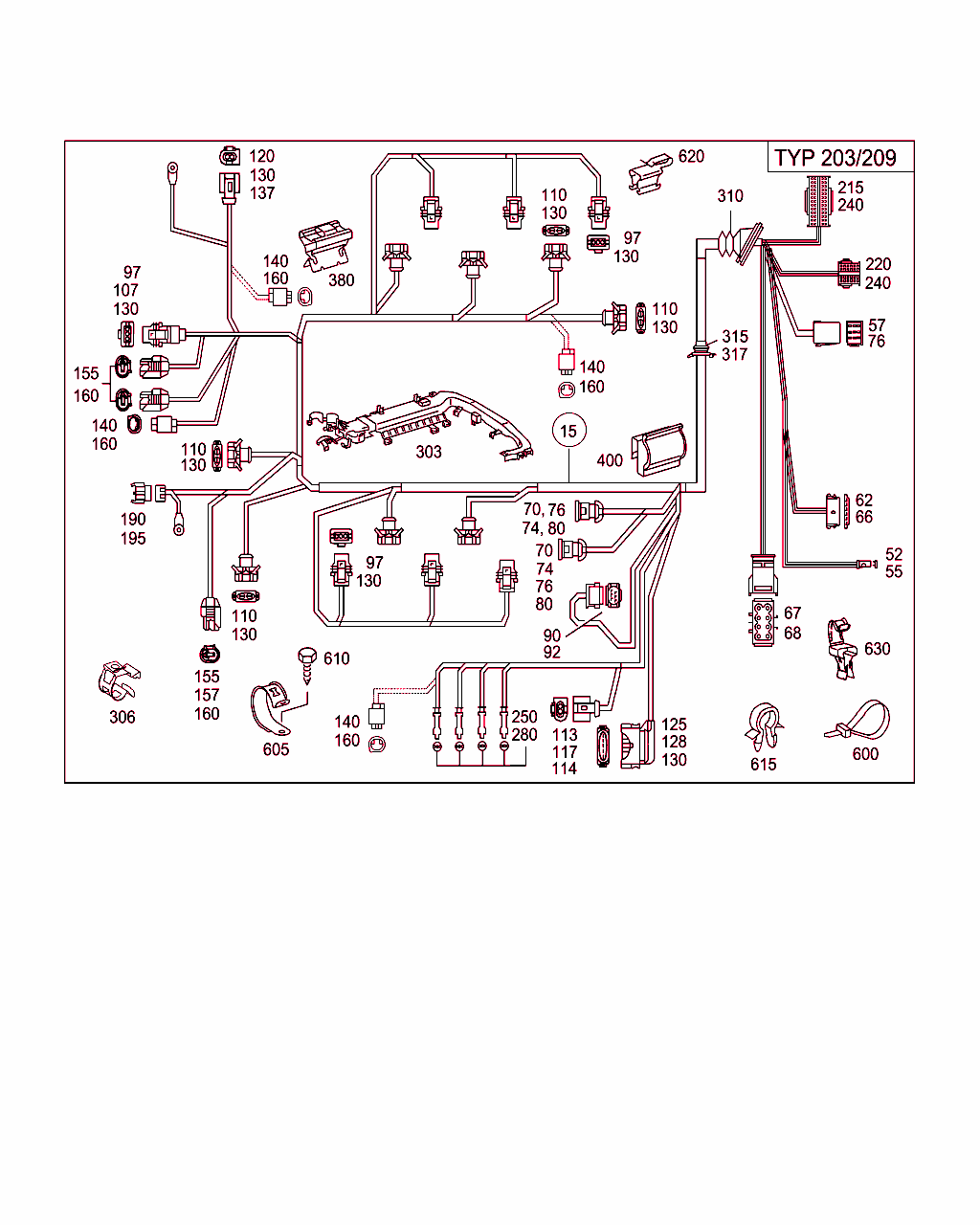

B54165000019.090917

[image]

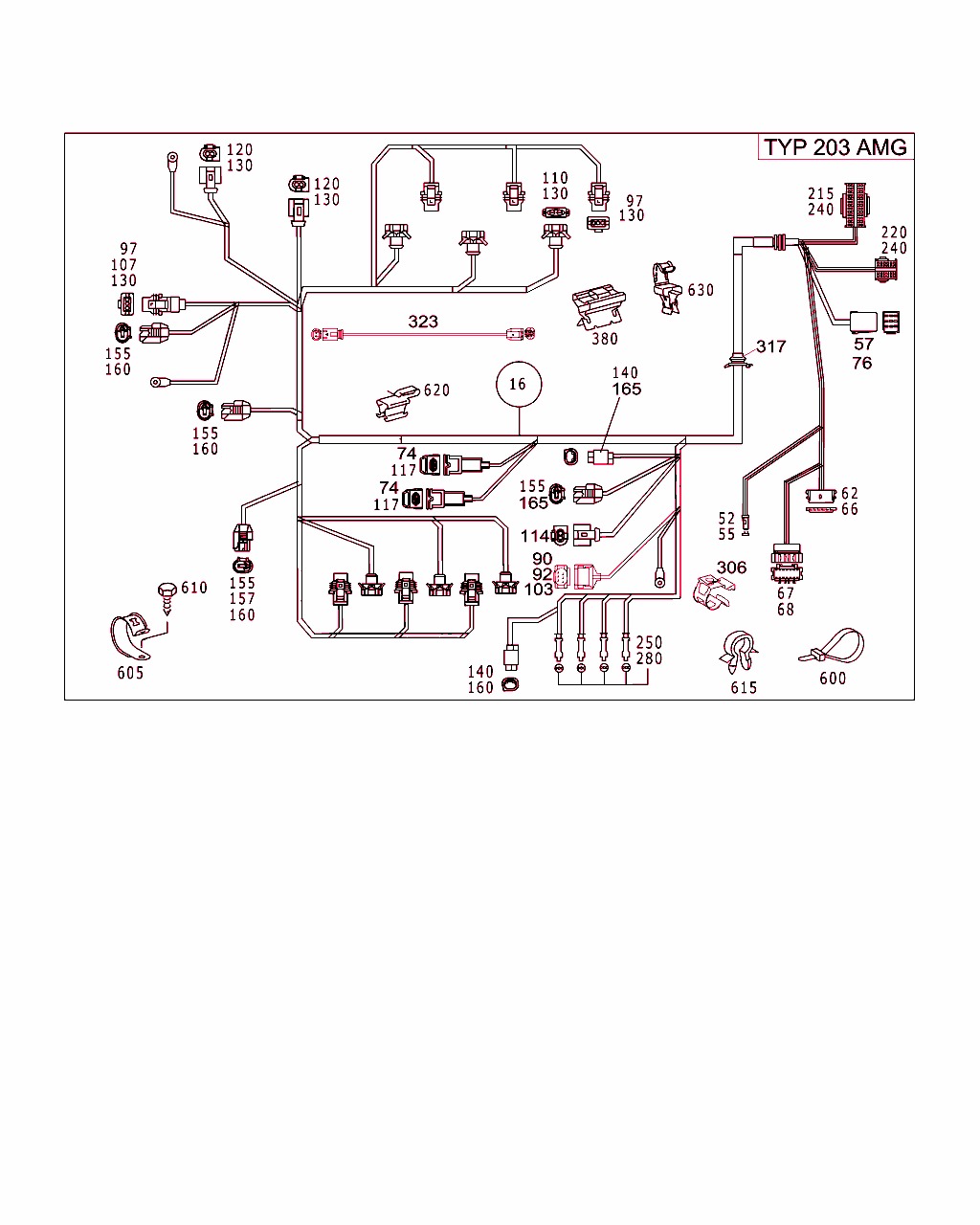

B54165000020.040825

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
15 A 203 540 91 05
ケーブル・ハーネス
エンジン・ハーネス 		001 L
15 A 203 540 92 05
ケーブル・ハーネス
エンジン・ハーネス 		001 R
52 A 037 545 60 28
プラグ
助手席エアバッグ 		001
55 A 008 545 55 26
コンタクト・ソケット

これに変更 A 000 540 46 05 		-
55 A 000 540 46 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
57 A 220 545 94 28
ハウジング
エンジン・コントロール・ユニット 		001
62 A 037 545 37 28
プラグ
助手席エアバッグ 		001
66 A 013 545 80 26
コンタクト・ソケット
4.0 MM2 		NB
66 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 		NB
66 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 		NB
67 A 029 545 25 28
プラグ
モジュール・ボックス・セパレーション・ポイント 		001
68 A 033 545 19 28
コンタクト・ピン
0.5-1.0 MM2 		NB
70 A 014 545 93 28
コネクタ・ハウジング
ノック・センサ 		002
76 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 		NB
90 A 210 540 36 81
クラッチ
アイドル・スピード・コントロール・アクチュエータ 		001
92 A 013 545 46 26
コンタクト・ソケット

これに変更 A 000 540 26 05 		-
92 A 000 540 26 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
97 A 203 545 30 28
プラグ
イグニッション・コイル 		006
97 A 203 545 30 28
プラグ
カムシャフト・ポジション・センサ 		001
107 A 000 545 25 84
カバー・キャップ 001
110 A 203 545 05 28
プラグ
インジェクション・バルブ 		006
110 A 203 545 34 28
プラグ
バキューム・トランスデューサ 		001 L
110 A 140 545 47 28
プラグ
バキューム・トランスデューサ 		001 R
110 A 140 545 35 28
ハウジング
インテーク・マニホールド 		001 L
110 A 203 545 05 28
プラグ
インテーク・マニホールド 		001 R
113 A 168 545 30 28
ハウジング
クランクシャフト・ポジション・センサ 		001
117 A 013 545 15 26
コンタクト・ソケット
0.5-1.0 MM2 		NB
120 A 168 545 29 28
ハウジング
オルタネータ 		001
125 A 220 545 46 28
プラグ
エア・マス・センサ 		001
128 A 000 545 31 84
カバー・キャップ
エア・マス・センサ 		001
130 A 009 545 81 26
コンタクト・ソケット

これに変更 A 000 540 38 05 		-
130 A 000 540 38 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
130 A 000 540 27 05
電気ケーブル
コンタクト修理方法
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
137 A 000 545 79 80
ダミー・プラグ
白 		NB L
140 A 210 540 21 81
クラッチ
オイル・センサ 		001
140 A 210 540 21 81
クラッチ
インテーク・マニホールド・プレッシャ・センサ 		001
155 A 210 540 20 81
ハウジング
クーラント温度センサ 		001
155 A 210 540 20 81
ハウジング
エア・ポンプ 		001
155 A 210 540 20 81
ハウジング
エアコン・コンプレッサ 		001
157 A 000 545 87 80
ダミー・プラグ NB
160 A 008 545 63 26
コンタクト・ソケット

これに変更 A 000 540 25 05 		-
160 A 000 540 25 05
電気ケーブル
コンタクト修理方法
0.5 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
190 A 011 545 71 28
ハウジング
エア・インジェクション 		001
195 A 003 545 26 26
コンタクト・ソケット NB
215 A 203 545 27 28
プラグ
エンジン・コントロール 		001 L
215 A 168 545 08 28
クラッチ
エンジン・コントロール 		001 R
220 A 203 545 29 28
プラグ
エンジン・コントロール 		001 L
220 A 168 545 07 28
コネクタ・ハウジング
エンジン・コントロール 		001 R
240 A 000 540 45 05
電気ケーブル
コンタクト修理方法
0.5 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
240 A 008 545 55 26
コンタクト・ソケット

これに変更 A 000 540 46 05 		-
240 A 000 540 46 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
250 A 001 540 24 81
プラグ
O2 センサ、黒 		002
250 A 002 540 28 81
ソケット
O2 センサ、ナチュラル 		002
280 A 032 545 54 28
コンタクト・ピン

これに変更 A 000 540 42 05 		-
280 A 000 540 42 05
電気ケーブル
コンタクト修理方法
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
303 A 000 546 08 80
ケーブル・ガイド 001 L
303 A 000 546 12 80
ケーブル・ガイド 001 R
310 A 202 997 29 81
グロメット 001
315 A 203 997 02 81
グロメット

これに変更 A 203 997 18 81 		- L
315 A 203 997 18 81
グロメット 001 L
315 A 203 997 10 81
グロメット 001 R
330 A 001 546 99 41
ターミナル・ブロック
グリーン
0.7-2.4 MM2 		NB
330 A 002 546 00 41
ターミナル・ブロック
レッド
2.0-4.0 MM2 		NB
330 A 002 546 01 41
ターミナル・ブロック
青
3.5-8.0 MM2 		NB
330 A 002 546 11 41
ターミナル・ブロック
色番号およびペイント・コード、 外装部品用、以下のフットノート 参照
7.5-12.0 MM2 		NB
340 A 002 546 13 41
ターミナル・ブロック
0.5 MM2 		NB
340 A 002 546 14 41
ターミナル・ブロック
0.8 MM2 		NB
340 A 002 546 15 41
ターミナル・ブロック
1.3 MM2 		NB
340 A 002 546 16 41
ターミナル・ブロック
2.0 MM2 		NB
350 A 210 545 97 28
プラグ
インテーク・マニホールド・プレッシャ・センサ

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 2000 の生産終了以前 - コード 800
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
 		001 L
360 A 001 546 24 35
保護キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
 		001 L
380 A 203 546 40 43
ホルダー
ケーブル・ハーネス固定用ツール 		002 R
400 A 000 988 89 78
クリップ

これに変更 A 012 988 46 78 		-
400 A 012 988 46 78
クリップ
オイル・レベル・センサの電気ケーブル 		001
600 A 001 997 83 90
連結ピース NB
605 A 001 995 85 01
クランプ
ケーブル・レール / ブラケット 		001
610 N 007976 004302
鉄板ビス
ケーブル・レール / ブラケット 		001
615 A 000 995 60 44
クランピング・ブラケット
オイル・レベル・ゲージ・ガイド・パイプ 		001
620 A 220 546 18 43
ホルダー 001 L
630 A 000 995 44 14
ホルダー
コントロール・ユニット・カバーへ 		001
