一覧

ガソリン・エンジン、インジェクション・システム装備、100 KW (136 PS)
102.980 => M 102

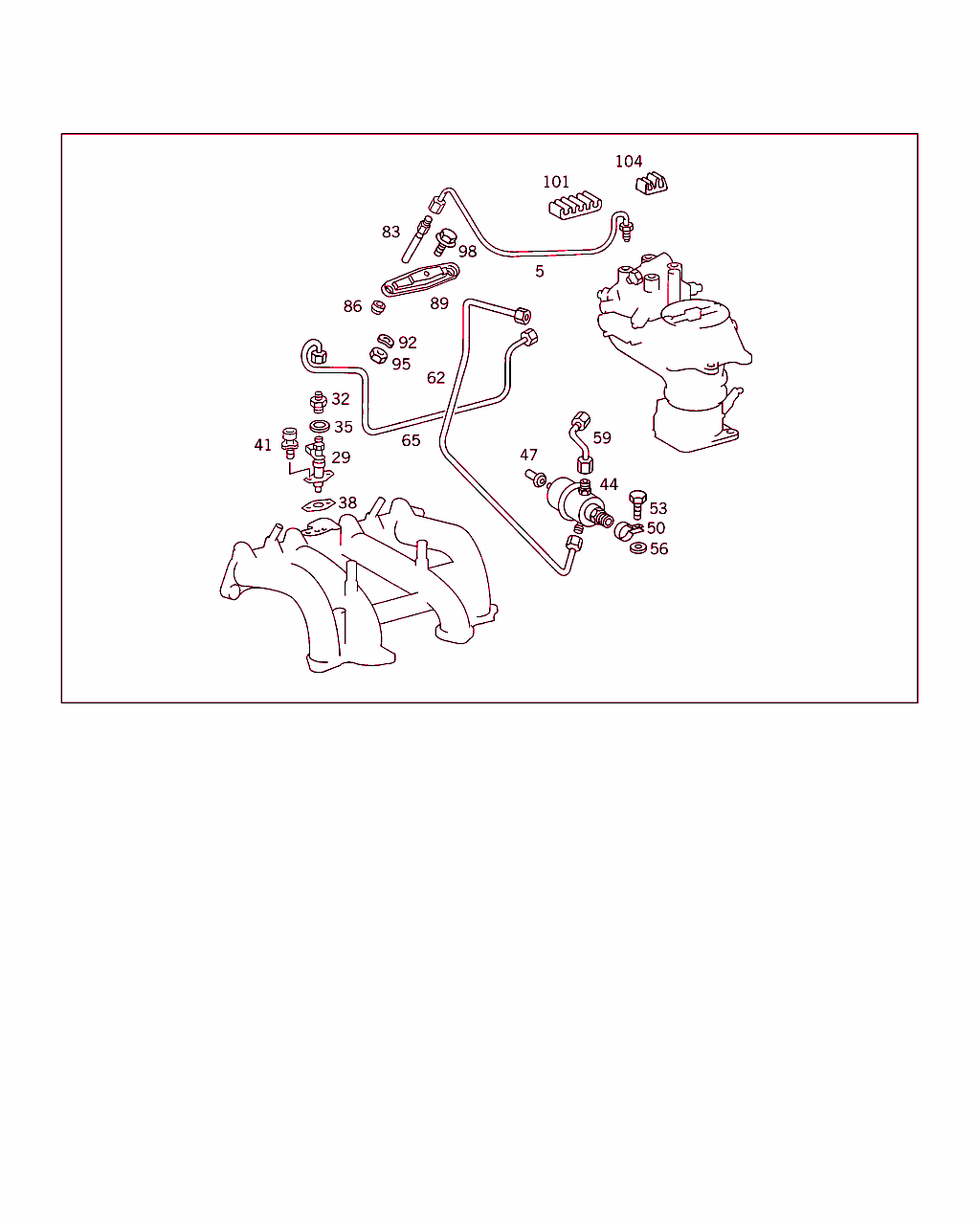

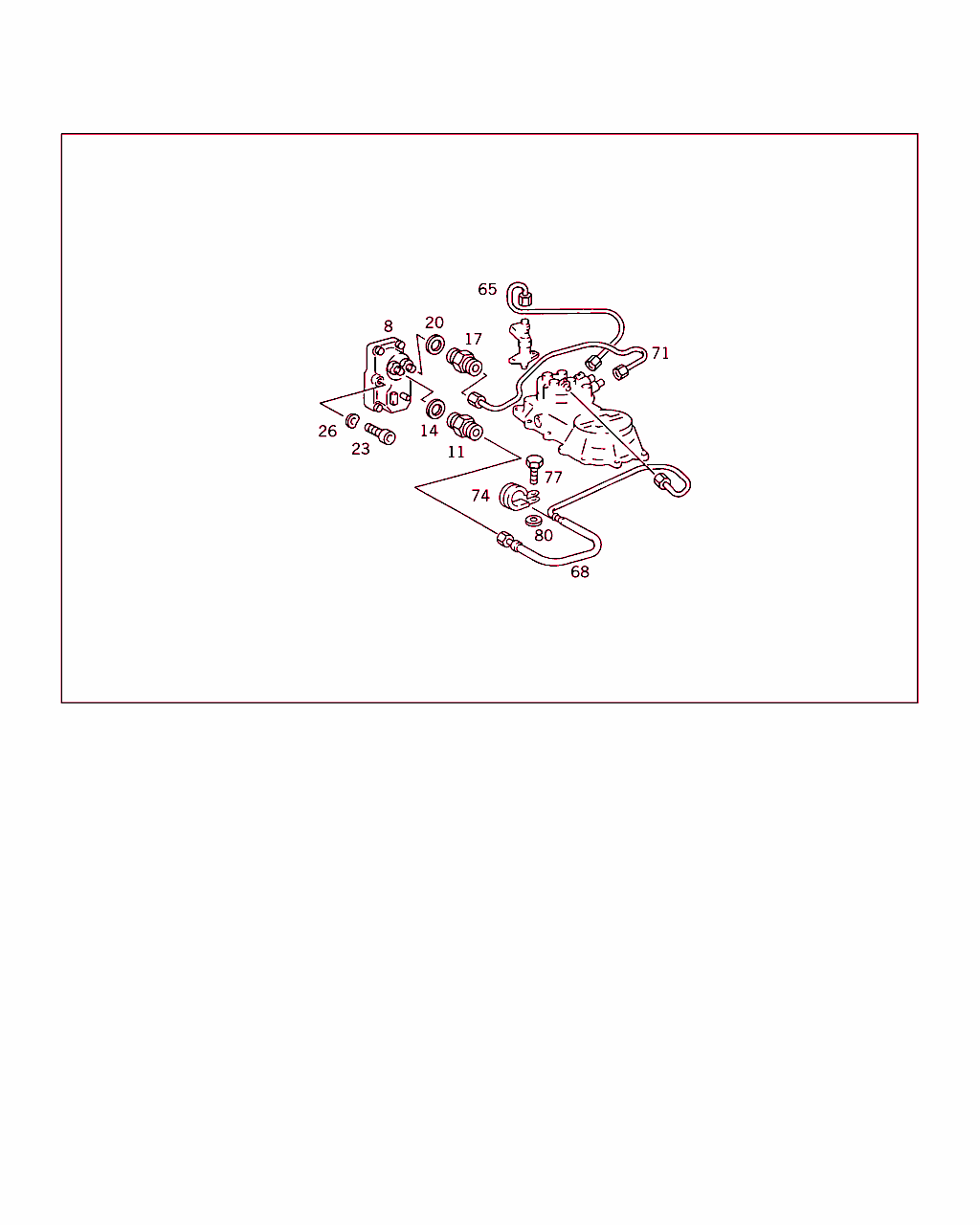

Schema

B07070000026.940908

[image]

B07070000027.940908

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 102 070 24 32
ライン
シリンダ NO.1

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 028969
980 12/52,22/62 017903
 		001
5 A 102 070 40 32
ライン
シリンダ NO.1

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 028970
980 12/52,22/62 017904
 		001
5 A 102 070 25 32
ライン
シリンダ NO.2

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 028969
980 12/52,22/62 017903
 		001
5 A 102 070 41 32
ライン
シリンダ NO.2

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 028970
980 12/52,22/62 017904
 		001
5 A 102 070 26 32
ライン
シリンダ NO.3

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 028969
980 12/52,22/62 017903
 		001
5 A 102 070 42 32
ライン
シリンダ NO.3

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 028970
980 12/52,22/62 017904
 		001
5 A 102 070 27 32
ライン
シリンダ NO.4

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 028969
980 12/52,22/62 017903
 		001
5 A 102 070 43 32
ライン
シリンダ NO.4

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 028970
980 12/52,22/62 017904
 		001
8 A 000 070 20 62
レギュレータ

これに変更 A 102 070 01 62 		-
8 A 102 070 01 62
レギュレータ
ウォームアップ・コントロール 		001
11 A 000 074 48 86
スクリュ・コネクタ

これに変更 A 000 074 55 86 		-
11 A 000 074 55 86
スクリュ・コネクタ

これに変更 A 102 074 02 86 		-
11 A 102 074 02 86
スクリュ・コネクタ
ダイヤフラム・ダンパからウォームアップ・コンペンセータへ 		001
14 N 007603 010103
シール・リング

これに変更 N 007603 010110 		-
14 N 007603 010110
シール・リング 001
17 A 000 074 35 86
スクリュ・コネクタ 001
20 N 007603 008109
シール・リング 001
23 N 000912 006044
ボルト
ウォームアップ・コントロールからシリンダ・ヘッドへ 		002
26 N 000137 006204
スプリング・ワッシャ
ウォームアップ・コントロールからシリンダ・ヘッドへ 		002
29 A 000 071 36 37
ノズル

これに変更 A 102 070 00 46 		-
29 A 102 070 00 46
スタータ・バルブ

これに変更 A 119 070 02 46 		-
29 A 119 070 02 46
スタータ・バルブ 001
32 A 000 074 35 86
スクリュ・コネクタ 001
35 N 007603 008109
シール・リング 001
38 A 117 141 07 80
シール・リング
スタート・バルブ / インテーク･マニホールド 		001
41 N 914020 006009
ワッシャ付きボルト

これに変更 N 000000 000009 		-
41 N 000000 000009
ボルト
スタート・バルブ / インテーク･マニホールド 		002
65 A 102 070 28 32
ライン
フューエル・ディストリビュータからコールド・スタート・バルブへ

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 028969
980 12/52,22/62 017903
 		001
65 A 102 070 34 32
ライン
フューエル・ディストリビュータからコールド・スタート・バルブへ

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 028970
980 12/52,22/62 017904
 		001
68 A 102 070 30 32
ライン
フューエル・ディストリビュータからウォームアップ・コンペンセータへ

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 028969
980 12/52,22/62 017903
 		001
68 A 102 070 32 32
ライン
フューエル・ディストリビュータからウォームアップ・コンペンセータへ

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 028970
980 12/52,22/62 017904
 		001
71 A 102 070 29 32
ライン
ウォームアップ・コンペンセータからリターン・バラウブへ

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 028969
980 12/52,22/62 017903
 		001
71 A 102 070 35 32
ライン

これに変更 A 102 070 33 32

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 028970
980 12/52,22/62 017904
[022]
次のエンジン以前の場合は、旧部品番号を使用します。
980 10/50,20/60 050784
980 12/52,22/62 033158
 		-
71 A 102 070 33 32
ライン
ウォームアップ・コンペンセータからリターン・バラウブへ

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 028970
980 12/52,22/62 017904
 		001
74 N 916016 008200
クランプ

これに変更 N 000000 000319 		-
74 N 000000 000319
クランプ
フューエル・ライン / インテーク･マニホールド 		001
77 N 000933 006102
ボルト

これに変更 N 304017 006016 		-
77 N 304017 006016
ボルト
フューエル・ライン / インテーク･マニホールド 		001
83 A 000 078 40 23
インジェクション・ノズル

これに変更 A 000 078 56 23 		-
83 A 000 078 56 23
インジェクション・ノズル 004
86 A 116 078 08 73
ガイド 004
89 A 102 078 00 41
ホルダー 002
92 N 000137 008204
スプリング・ワッシャ

これに変更 N 000137 008212 		-
92 N 000137 008212
スプリング・ワッシャ 002
95 N 000934 008013
ナット 002
98 N 914005 008010
ワッシャ付きボルト

これに変更 N 304017 008021
• +001 N 000137 008204 		-
98 N 304017 008021
ボルト 002
101 A 117 078 00 41
ホルダー
フューエル・ライン 		003
104 A 117 078 01 41
ホルダー

これに変更 A 117 078 00 41 		-
104 A 117 078 04 41
ホルダー

これに変更 A 102 078 06 41 		-
104 A 102 078 06 41
ホルダー
フューエル・ライン 		001
