一覧

ガソリン・エンジン、インジェクション・システム装備、100 KW (136 PS)
102.980 => M 102 JAPAN

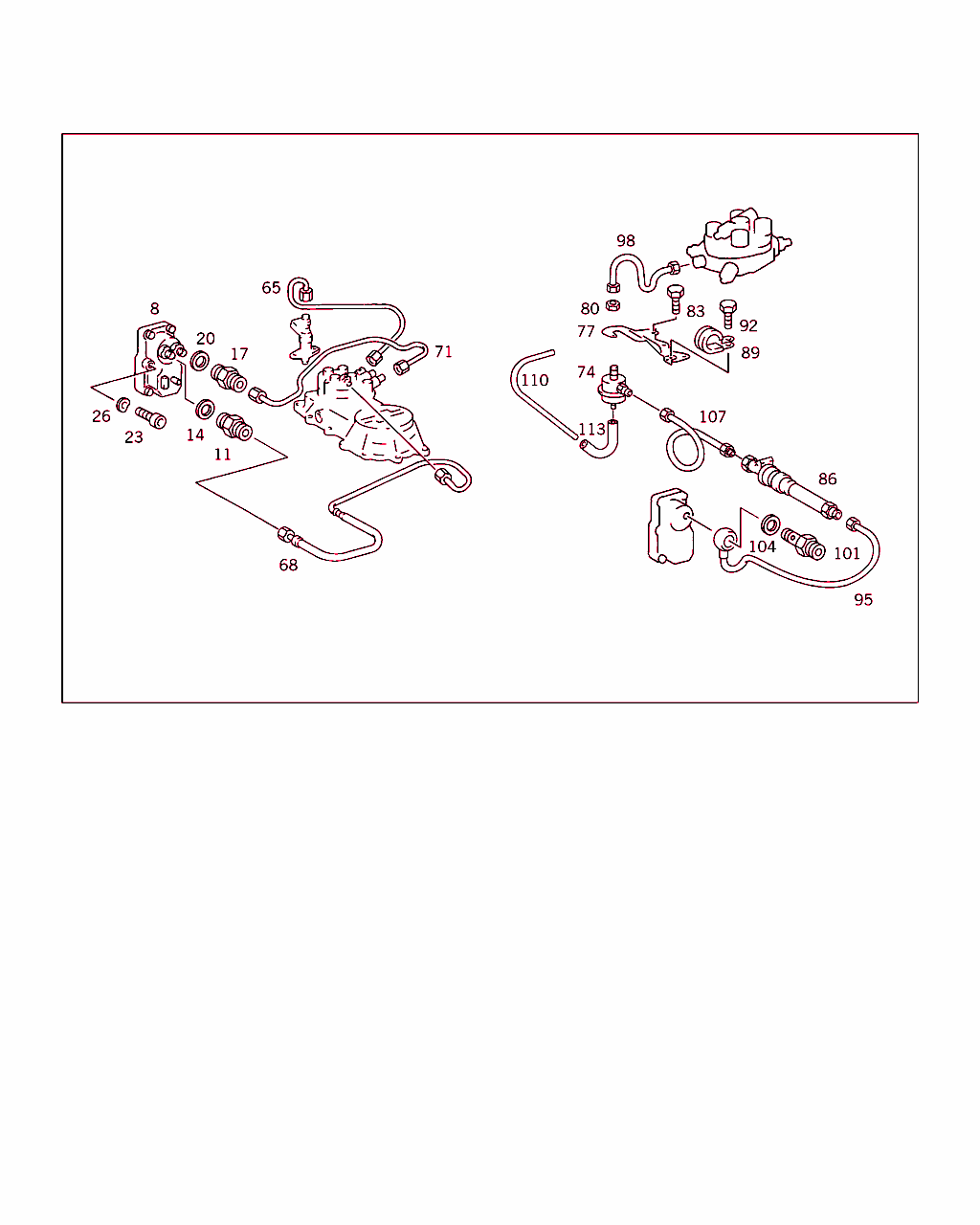

Schema

B07070000025.941115

[image]

B07070000024.941115

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 102 070 24 32
ライン
シリンダ NO.1

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前: 980 017903
 		001
5 A 102 070 40 32
ライン
シリンダ NO.1

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降: 980 017904
 		001
5 A 102 070 25 32
ライン
シリンダ NO.2

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前: 980 017903
 		001
5 A 102 070 41 32
ライン
シリンダ NO.2

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降: 980 017904
 		001
5 A 102 070 26 32
ライン
シリンダ NO.3

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前: 980 017903
 		001
5 A 102 070 42 32
ライン
シリンダ NO.3

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降: 980 017904
 		001
5 A 102 070 27 32
ライン
シリンダ NO.4

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前: 980 017903
 		001
5 A 102 070 43 32
ライン
シリンダ NO.4

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降: 980 017904
 		001
8 A 000 070 26 62
レギュレータ

これに変更 A 102 070 02 62 		-
8 A 102 070 02 62
レギュレータ
ウォームアップ・コントロール 		001
11 A 000 074 48 86
スクリュ・コネクタ

これに変更 A 000 074 55 86 		-
11 A 000 074 55 86
スクリュ・コネクタ

これに変更 A 102 074 02 86 		-
11 A 102 074 02 86
スクリュ・コネクタ
ダイヤフラム・ダンパからウォームアップ・コンペンセータへ 		001
14 N 007603 010103
シーリング・リング

これに変更 N 007603 010110 		-
14 N 007603 010110
シーリング・リング 001
17 A 000 074 35 86
スクリュ・コネクタ 001
20 N 007603 008103
シーリング・リング 001
23 N 000912 006044
ボルト
ウォームアップ・コントロールからシリンダ・ヘッドへ 		002
26 N 000137 006204
スプリングワッシャ
ウォームアップ・コントロールからシリンダ・ヘッドへ 		002
29 A 000 071 36 37
ノズル

これに変更 A 102 070 00 46 		-
29 A 102 070 00 46
スタータ・バルブ

これに変更 A 119 070 02 46 		-
29 A 119 070 02 46
バルブ 001
32 A 000 074 35 86
スクリュ・コネクタ 001
35 N 007603 008109
シーリング・リング 001
38 A 117 141 07 80
ガスケット
スタート・バルブ / インテーク･マニホールド 		001
41 N 914020 006009
ワッシャ付きボルト

これに変更 N 000000 000009 		-
41 N 000000 000009
ワッシャ付きボルト
スタート・バルブ / インテーク･マニホールド
M6X12 		002
65 A 102 070 28 32
ライン
フューエル・ディストリビュータからコールド・スタート・バルブへ

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前: 980 017903
 		001
65 A 102 070 34 32
ライン
フューエル・ディストリビュータからコールド・スタート・バルブへ

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降: 980 017904
 		001
68 A 102 070 30 32
ライン
フューエル・ディストリビュータからウォームアップ・コンペンセータへ

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前: 980 017903
 		001
68 A 102 070 32 32
ライン
フューエル・ディストリビュータからウォームアップ・コンペンセータへ

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降: 980 017904
 		001
71 A 102 070 29 32
ライン
ウォームアップ・コンペンセータからリターン・バラウブへ

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以前: 980 017903
 		001
71 A 102 070 35 32
ライン

これに変更 A 102 070 33 32

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降: 980 017904
[022]
エンジン980 033158以前の場合は、旧部品番号を使いきります。
 		-
71 A 102 070 33 32
ライン
ウォームアップ・コンペンセータからリターン・バラウブへ

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以降: 980 017904
 		001
74 A 000 078 05 92
ダンパ 001
77 A 102 078 03 41
ホルダー 001
80 N 000936 012005
ナット

これに変更 N 308675 012000 		-
80 N 308675 012000
ヘキサゴン・ナット 001
83 N 000933 006121
ボルト

これに変更 N 304017 006020 		-
83 N 304017 006020
6角ボルト 003
86 A 116 070 02 46
バルブ
(サイクル・バルブ) 		001
89 N 916016 025201
クランプ
サイクル・バルブ / ホルダ 		001
92 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
92 N 304017 006034
6角ボルト
サイクル・バルブ / ホルダ 		001
95 A 102 070 37 32
ライン
ウォームアップ・コントロールからサイクル・バルブへ 		001
98 A 102 070 38 32
ライン
フューエル・ディストリビュータからダイヤフラム・ダンパへ 		001
101 N 915037 004101
ホロウ・スクリュ接続部 001
104 N 007603 008109
シーリング・リング 002
107 A 102 070 36 32
ライン
ダイヤフラム・ダンパからサイクル・バルブへ 		001
110 A 000 158 14 35
パイプ
ダイヤフラム・ダンパから成型ホースへシリンダ・ヘッド・カバーおよびエア・クリーナ
220 MM

ﾌｯﾄﾉｰﾄ解説
[050]
ｴﾝｼﾞﾝNo.以前: 980 113747
 		001
113 A 117 078 05 81
ホース
ダイヤフラム・ダンパから成型ホースへシリンダ・ヘッド・カバーおよびエア・クリーナ

ﾌｯﾄﾉｰﾄ解説
[050]
ｴﾝｼﾞﾝNo.以前: 980 113747
 		001
113 A 117 997 09 82
ホース
ホース・コネクティング・ピースに至るダイヤフラム・ダンパ
230 MM

ﾌｯﾄﾉｰﾄ解説
[051]
ｴﾝｼﾞﾝNo.以降: 980 113748
[404]
メートル単位で注文のこと
 		001
116 A 000 078 40 23
インジェクション・ノズル

これに変更 A 000 078 56 23 		-
116 A 000 078 56 23
バルブ 004
119 A 116 078 08 73
リング 004
122 A 102 078 00 41
ホルダー 002
125 N 000137 008204
スプリングワッシャ 002
128 N 000934 008013
ナット 002
131 N 914005 008010
ワッシャ付きボルト

これに変更 N 304017 008021
• +001 N 000137 008204 		-
131 N 304017 008021
6角ボルト 002
134 A 117 078 01 41
ホルダー

これに変更 A 117 078 00 41 		-
134 A 117 078 00 41
ホルダー
フューエル・ライン 		003
137 A 117 078 04 41
ホルダー

これに変更 A 102 078 06 41 		-
137 A 102 078 06 41
ホルダー
フューエル・ライン 		001
