一覧

GASOLINE ENGINE WITH INJECTION SYSTEM,150 KW(204 PS/DIN)
102.990 => M 102

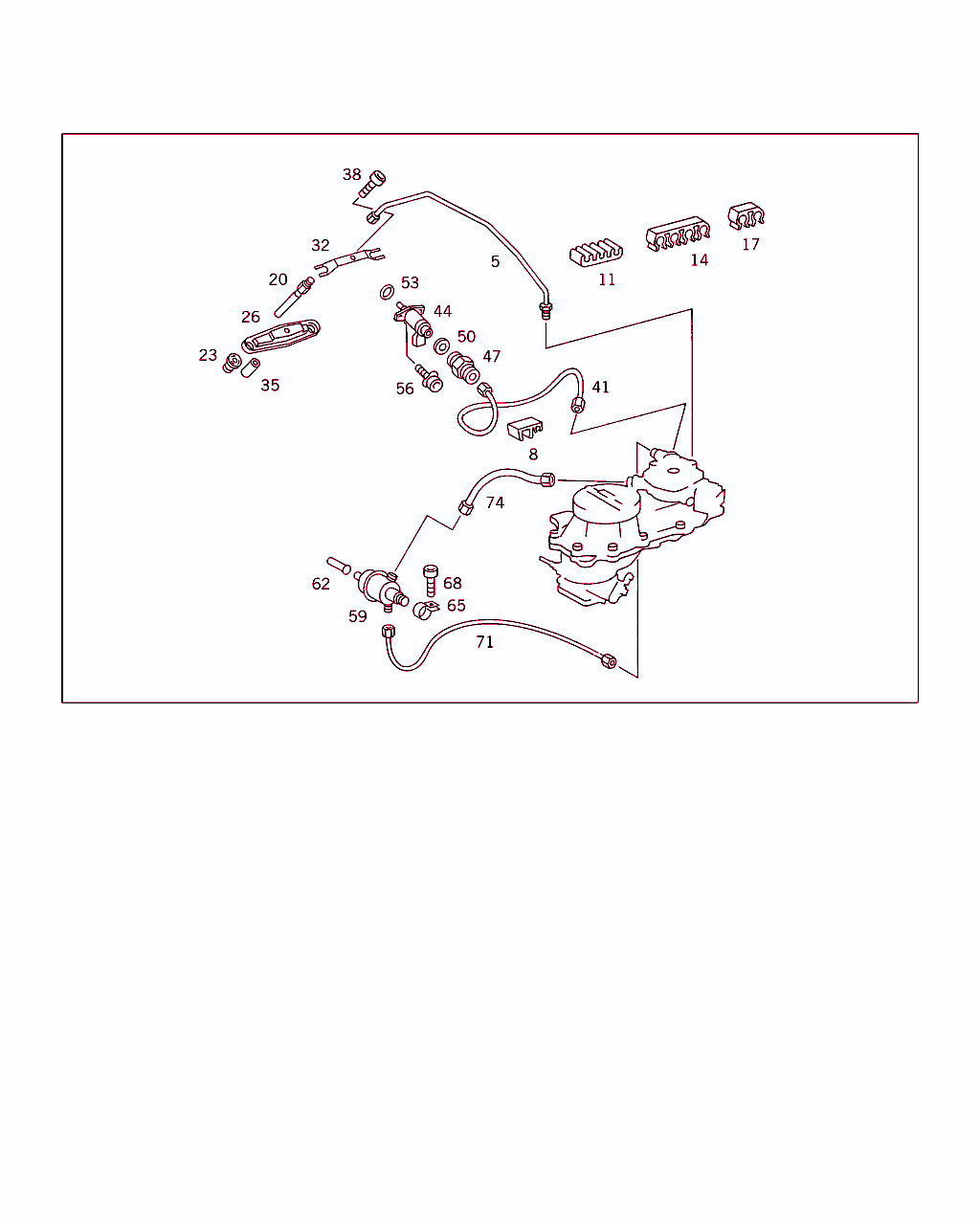

Schema

B07075000018.941115

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- A 102 070 66 32
ライン
シリンダ NO.1

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		001
5 A 102 070 81 32
ライン
シリンダ NO.1 		001
----- A 102 070 67 32
ライン
シリンダ NO.2

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		001
5 A 102 070 82 32
ライン
シリンダ NO.2 		001
----- A 102 070 68 32
ライン
シリンダ NO.3

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		001
5 A 102 070 83 32
ライン
シリンダ NO.3 		001
----- A 102 070 69 32
ライン
シリンダ NO.4

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		001
5 A 102 070 84 32
ライン 001
8 A 117 078 04 41
ホルダー

これに変更 A 102 078 06 41 		-
8 A 102 078 06 41
ホルダー
フューエル・ライン 		001
----- A 102 988 02 78
クリップ
フューエル・ライン

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		001
14 A 102 988 05 78
クリップ
フューエル・ライン 		001
----- A 102 988 03 78
クリップ
フューエル・ライン

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		002
17 A 102 988 06 78
クリップ
フューエル・ライン 		002
20 A 000 078 40 23
インジェクション・ノズル

これに変更 A 000 078 56 23 		-
20 A 000 078 56 23
バルブ 004
23 A 116 070 00 77
ガイドチューブ 004
26 A 102 078 00 41
ホルダー
インジェクション・バルブ / インテーク・マニホールド 		002
32 A 102 993 00 25
スプリング
インジェクション・バルブ / インテーク・マニホールド 		002
35 A 102 078 00 53
スペーサ・チューブ
インジェクション・バルブ / インテーク・マニホールド 		002
38 N 000912 006047
ボルト
インジェクション・バルブ / インテーク・マニホールド 		002
----- A 102 070 71 32
ライン
フューエル・ディストリビュータからコールド・スタート・バルブへ

ﾌｯﾄﾉｰﾄ解説
[403]
NOT USED
 		001
41 A 102 070 85 32
ライン
フューエル・ディストリビュータからコールド・スタート・バルブへ 		001
44 A 102 070 05 46
バルブ

これに変更 A 102 070 06 46 		-
44 A 102 070 06 46
バルブ
(スタート・バルブ) 		001
47 A 000 074 35 86
スクリュ・コネクタ 001
50 N 007603 008109
シーリング・リング 001
53 A 013 997 43 48
シールリング
スタート・バルブ / アイドル・エア・ディストリビュータ

ﾌｯﾄﾉｰﾄ解説
[009]
ｴﾝｼﾞﾝNo.以降: 983 10/50, 20/60 006889
 		001
56 N 914020 006009
ワッシャ付きボルト

これに変更 N 000000 000009 		-
56 N 000000 000009
ワッシャ付きボルト
スタート・バルブ / アイドル・エア・ディストリビュータ
M6X12 		002
59 A 000 078 10 89
レギュレータ 001
62 A 000 078 02 81
ホース 001
65 A 102 995 01 35
クランプ 001
68 N 000912 006002
ボルト 001
71 A 102 070 55 32
ライン

これに変更 A 102 070 79 32

ﾌｯﾄﾉｰﾄ解説
[021]
FIRST EXHAUST STOCK OF OLD PARTS UP TO ENGINE
990 12/52,22/62 000022
990 12/52,22/62 000004
 		-
71 A 102 070 79 32
ライン
プレッシャ・レギュレータからフューエル・ディストリビュータへ 		001
74 A 102 070 56 32
ライン

これに変更 A 102 070 80 32

ﾌｯﾄﾉｰﾄ解説
[021]
FIRST EXHAUST STOCK OF OLD PARTS UP TO ENGINE
990 12/52,22/62 000022
990 12/52,22/62 000004
 		-
74 A 102 070 80 32
ライン
フューエル・ディストリビュータからプレッシャ・レギュレータへ 		001
