一覧

ガソリン・エンジン、インジェクション・システム装備、170 KW (231 PS)、
104.980 => M 104

Schema

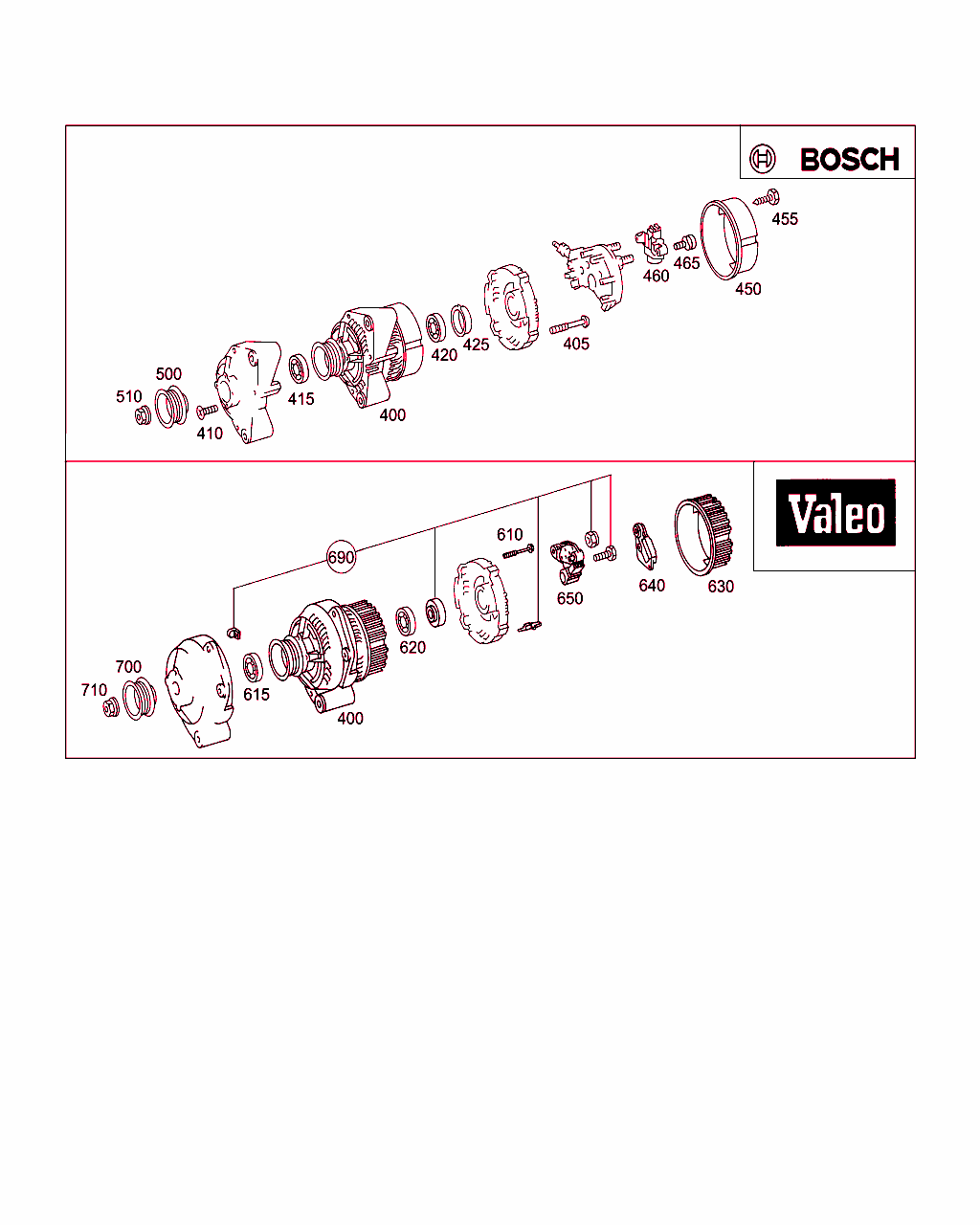

B15030000028.111207

[image]

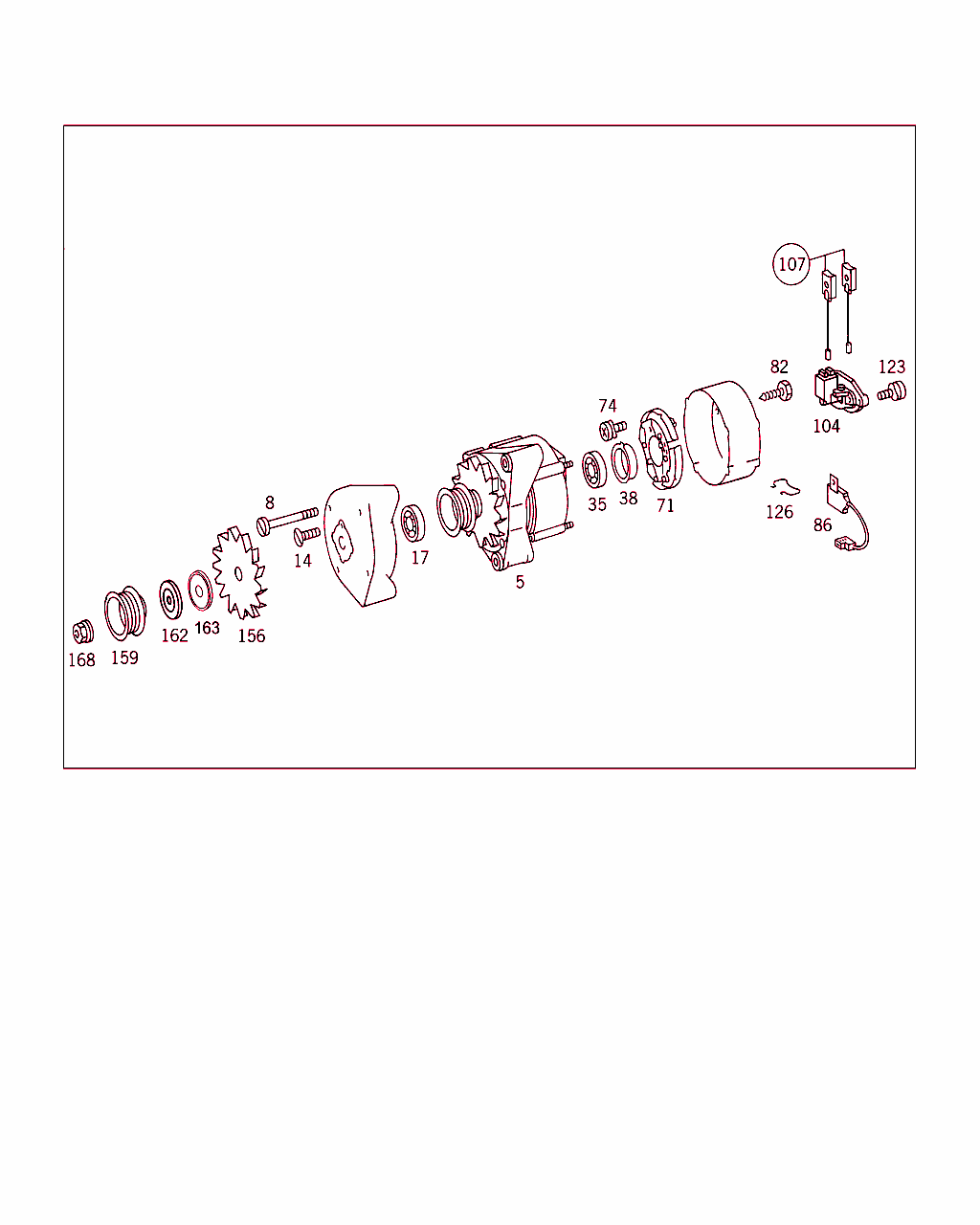

B15030000162.140605

[image]

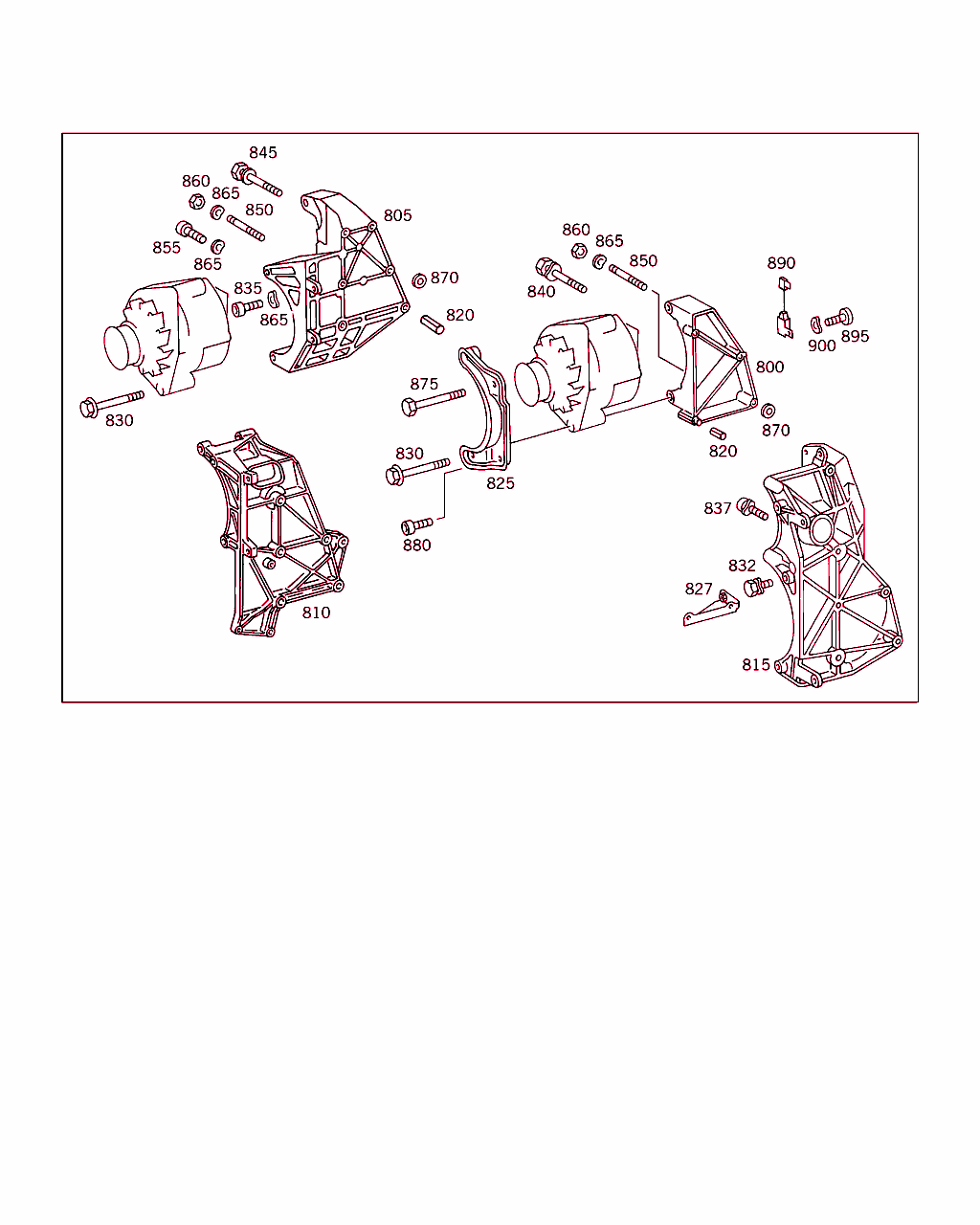

B15030000165.950728

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 008 154 30 02
オルタネータ

これに変更 A 008 154 49 02

ﾌｯﾄﾉｰﾄ解説
[005]
次のエンジン以前の場合は、旧部品番号を使用します。
980 10/50,20/60 000248
980 12/52,22/62 000556
 		-
5 A 008 154 49 02
オルタネータ
12V/80A; BOSCH

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
8 A 001 990 31 20
ボルト

これに変更 A 001 990 10 21 		-
8 A 001 990 10 21
ボルト

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		004
14 A 001 990 29 20
ボルト
カバー・プレート / ドライブ・ベアリングの 		004
17 A 005 981 00 25
ボール・ベアリング

これに変更 A 007 981 24 25 		-
17 A 007 981 24 25
ボール・ベアリング

これに変更 A 007 981 89 25 		-
17 A 007 981 89 25
ボールベアリング
ドライブ・エンド・ベアリング 		001
35 A 005 981 34 25
ボール・ベアリング

これに変更 A 007 981 43 25 		-
35 A 007 981 43 25
ボール・ベアリング

これに変更 A 007 981 55 25 		-
35 A 007 981 55 25
ボール・ベアリング

これに変更 A 007 981 90 25 		-
35 A 007 981 90 25
ボールベアリング
スリップ・リング側

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
981 10/50,20/60 001590
981 12/52,22/62 014273
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
38 A 000 154 06 57
リング
スリップ・リング側 		001
71 A 000 154 59 16
整流器

これに変更 A 001 154 31 16 		-
71 A 001 154 31 16
整流器

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
74 A 000 990 72 21
ボルト

これに変更 N 007985 004151 		-
74 N 007985 004151
ボルト
M 4X25

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
981 10/50,20/60 001590
981 12/52,22/62 014273
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		006
82 A 006 990 32 01
ボルト
プロテクト・カバー 		003
86 A 001 156 31 01
コンデンサ

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
981 10/50,20/60 001590
981 12/52,22/62 014273
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
104 A 002 154 72 06
レギュレータ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
[402]
今後の入荷予定はありません。
 		001
107 A 000 154 81 14
カーボン・ブラシ

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
981 10/50,20/60 001590
981 12/52,22/62 014273
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
123 A 000 990 75 21
ボルト
コントローラ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
981 10/50,20/60 001590
981 12/52,22/62 014273
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		002
126 A 000 154 19 93
スプリング

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
981 10/50,20/60 001590
981 12/52,22/62 014273
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		002
156 A 000 155 81 18
ファン

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
981 10/50,20/60 001590
981 12/52,22/62 014273
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
159 A 601 155 01 15
ベルト・プーリ

これに変更 A 001 155 12 15 		-
159 A 001 155 12 15
ベルト・プーリ

これに変更 A 604 155 00 15 		-
159 A 604 155 00 15
ベルト・プーリ

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
981 10/50,20/60 001590
981 12/52,22/62 014273
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
162 A 000 155 01 76
ウインドウ

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
981 10/50,20/60 001590
981 12/52,22/62 014273
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
168 A 000 990 22 50
ヘキサゴン・ナット
ベルト・プーリおよびファン / オルタネータ STROMGENERATOR 		001
400 A 009 154 01 02
オルタネータ

これに変更 A 009 154 02 02

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 009076
980 12/52,22/62 042810
[016]
次のエンジン以前の場合は、旧部品番号を使用します。
980 10/50,20/60 009076 - 009305
980 12/52,22/62 042810 - 044121
 		-
400 A 009 154 02 02
オルタネータ
12V/90A;BOSCH

♦ 以下から選択できます A 009 154 59 02

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 009076
980 12/52,22/62 042810
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
400 A 009 154 59 02
オルタネータ
12V/90A;VALEO

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 009076
980 12/52,22/62 042810
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
405 A 000 990 91 21
ボルト

これに変更 A 001 990 14 21 		-
405 A 001 990 14 21
ボルト
ハウジング 		004
410 A 001 990 29 20
ボルト
カバー・プレート / ドライブ・ベアリングの 		004
415 A 007 981 24 25
ボール・ベアリング

これに変更 A 007 981 89 25 		-
415 A 007 981 89 25
ボールベアリング
ドライブ・エンド・ベアリング 		001
420 A 007 981 25 25
ボール・ベアリング

これに変更 A 007 981 73 25 		-
420 A 007 981 73 25
深溝ボール・ベアリング
スリップ・リング側 		001
425 A 000 154 06 57
リング
スリップ・リング側 		001
450 A 000 154 27 04
カバー

これに変更 A 000 154 34 04 		-
450 A 000 154 34 04
カバー
オルタネータ用:
90A 		001
455 A 006 990 32 01
ボルト
プロテクト・カバー 		003
460 A 002 154 85 06
レギュレータ
TO 009 154 01 02/ 02 02 		001
465 N 914026 004105
ワッシャ付きボルト
コントローラ・スイッチ
M4X25 		002
500 A 103 155 02 15
ベルト・プーリ

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 009076
980 12/52,22/62 042810
[017]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009305
980 12/52,22/62 044121
 		001
500 A 111 155 01 15
ベルト・プーリ

これに変更 A 111 155 04 15 		-
500 A 001 155 13 15
ベルト・プーリ

これに変更 A 111 155 04 15 		-
500 A 111 155 04 15
ベルト・プーリ

ﾌｯﾄﾉｰﾄ解説
[018]
ｴﾝｼﾞﾝNo.以降:
980 10/50,20/60 009306
980 12/52,22/62 044122
 		001
510 A 000 990 22 50
ヘキサゴン・ナット 001
610 A 006 990 55 01
ボルト
ハウジング 		004
615 A 007 981 01 25
ボール・ベアリング

これに変更 A 007 981 70 25 		-
615 A 007 981 70 25
ボールベアリング
ドライブ・エンド・ベアリング
52 MM; TO 009 154 59 02, 010 154 55 02

ﾌｯﾄﾉｰﾄ解説
[072]
オルタネータ番号: A13VI100 2541776 の場合のみ適用
[073]
オルタネータ番号: A13VI135 2541839 の場合のみ適用
[075]
オルタネータ番号: A13VI170 2541911 の場合のみ適用
 		001
615 A 007 981 80 25
ボールベアリング
ドライブ・エンド・ベアリング
47 MM; TO 009 154 59 02, 010 154 55 02

ﾌｯﾄﾉｰﾄ解説
[074]
オルタネータ番号: A13VI198 2541960 の場合のみ適用
[076]
オルタネータ番号: A13VI176 2541920 の場合のみ適用
 		001
620 A 007 981 02 25
ボールベアリング
スリップ・リング側
40 MM; TO 009 154 59 02, 010 154 55 02

ﾌｯﾄﾉｰﾄ解説
[072]
オルタネータ番号: A13VI100 2541776 の場合のみ適用
[075]
オルタネータ番号: A13VI170 2541911 の場合のみ適用
[076]
オルタネータ番号: A13VI176 2541920 の場合のみ適用
 		001
620 A 007 981 75 25
ボールベアリング
スリップ・リング側
35 MM; TO 009 154 59 02

ﾌｯﾄﾉｰﾄ解説
[073]
オルタネータ番号: A13VI135 2541839 の場合のみ適用
[074]
オルタネータ番号: A13VI198 2541960 の場合のみ適用
 		001
630 A 000 154 14 40
カバー・パネル 001
640 A 001 156 90 01
コンデンサ 001
650 A 002 154 91 06
コントローラ・スイッチ

これに変更 A 003 154 03 06 		-
650 A 003 154 03 06
レギュレータ・スイッチ
TO 009 154 59 02 		001
690 A 000 150 00 50
TS オルタネータ
オルタネータ 		001
700 A 111 155 01 15
ベルト・プーリ

これに変更 A 111 155 04 15 		-
700 A 001 155 13 15
ベルト・プーリ

これに変更 A 111 155 04 15 		-
700 A 111 155 04 15
ベルト・プーリ 001
710 A 000 990 51 50
ナット

これに変更 A 000 990 22 50 		-
710 A 000 990 22 50
ヘキサゴン・ナット
ベルト・プーリおよびファン / オルタネータ STROMGENERATOR 		001
800 A 103 150 02 70
サポート
オルタネータ

ﾌｯﾄﾉｰﾄ解説
[101]
触媒コンバータ非装備車
 		001
805 A 104 150 01 70
サポート

これに変更 A 104 155 01 35 		-
805 A 104 155 01 35
キャリア
オルタネータおよびエア・ポンプ

ﾌｯﾄﾉｰﾄ解説
[100]
触媒コンバータ装備車のみ
 		001
820 A 601 992 04 25
テンション・スリーブ 002
825 A 103 150 06 73
ホルダー
オルタネータ

ﾌｯﾄﾉｰﾄ解説
[101]
触媒コンバータ非装備車
 		001
830 A 103 990 00 04
ボルト
オルタネータ / マウント

ﾌｯﾄﾉｰﾄ解説
[101]
触媒コンバータ非装備車
 		002
830 N 914126 010021
ボルト

これに変更 N 910105 010043 		-
830 N 910105 010043
6角ボルト

これに変更 N 910105 010044 		-
830 N 910105 010044
6角ボルト
オルタネータ / マウント
M 10X90

ﾌｯﾄﾉｰﾄ解説
[100]
触媒コンバータ装備車のみ
 		001
835 N 000912 008019
ボルト

これに変更 A 002 990 13 22 		-
835 A 002 990 13 22
ボルト
サポート / シリンダ・ブロック
M 8X30

ﾌｯﾄﾉｰﾄ解説
[100]
触媒コンバータ装備車のみ
 		002
840 N 914005 008029
ワッシャ付きボルト

これに変更 N 914005 008049 		-
840 N 914005 008049
ワッシャ付きボルト

これに変更 A 002 990 12 22 		-
840 A 002 990 12 22
ボルト
サポート / シリンダ・ブロック
M 8X40

ﾌｯﾄﾉｰﾄ解説
[101]
触媒コンバータ非装備車
 		001
845 N 914007 008017
ワッシャ付きボルト
サポート / シリンダ・ブロック
M 8X60

ﾌｯﾄﾉｰﾄ解説
[100]
触媒コンバータ装備車のみ
 		001
850 N 914131 008205
ボルト
サポート / シリンダ・ブロック
M 8X40 		001
855 N 910143 008009
6角丸頭ボルト
サポート / シリンダ・ブロック
M8X70

ﾌｯﾄﾉｰﾄ解説
[100]
触媒コンバータ装備車のみ
 		002
860 N 304032 008006
HEXAGON NUT
サポート / シリンダ・ブロック 		001
865 N 000137 008204
スプリングワッシャ

これに変更 N 000137 008212 		-
865 N 000137 008212
スプリングワッシャ
サポート / シリンダ・ブロック 		NB
870 N 000988 009009
フィッティング・ワッシャ
サポート / シリンダ・ブロック
9X15X0.5 		NB
875 N 000931 008254
ボルト

これに変更 N 304014 008002 		-
875 N 304014 008002
6角ボルト
ホルダ / タイミング・ケース・カバー
M 8X65

ﾌｯﾄﾉｰﾄ解説
[101]
触媒コンバータ非装備車
 		001
875 N 000931 008248
ボルト

これに変更 N 304017 008053 		-
875 N 304017 008053
6角ボルト
ホルダ / タイミング・ケース・カバー
M 8X60

ﾌｯﾄﾉｰﾄ解説
[101]
触媒コンバータ非装備車
 		001
880 N 000912 008059
ボルト

これに変更 N 007984 008041 		-
880 N 007984 008041
ボルト
ホルダ / タイミング・ケース・カバー
M 8X60

ﾌｯﾄﾉｰﾄ解説
[101]
触媒コンバータ非装備車
 		001
890 A 001 156 70 01
コンデンサ

これに変更 A 001 156 69 01 		-
890 A 001 156 69 01
コンデンサ

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
895 N 000084 005402
ボルト
コンデンサ / オルタネータ
M 5X8

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
900 N 000137 005203
スプリングワッシャ
コンデンサ / オルタネータ

ﾌｯﾄﾉｰﾄ解説
[013]
ｴﾝｼﾞﾝNo.以前:
980 10/50,20/60 009075
980 12/52,22/62 042809
 		001
