ガソリン・エンジン、インジェクション・システム装備、170 KW (231 PS)、
104.980 => M 104

Schema

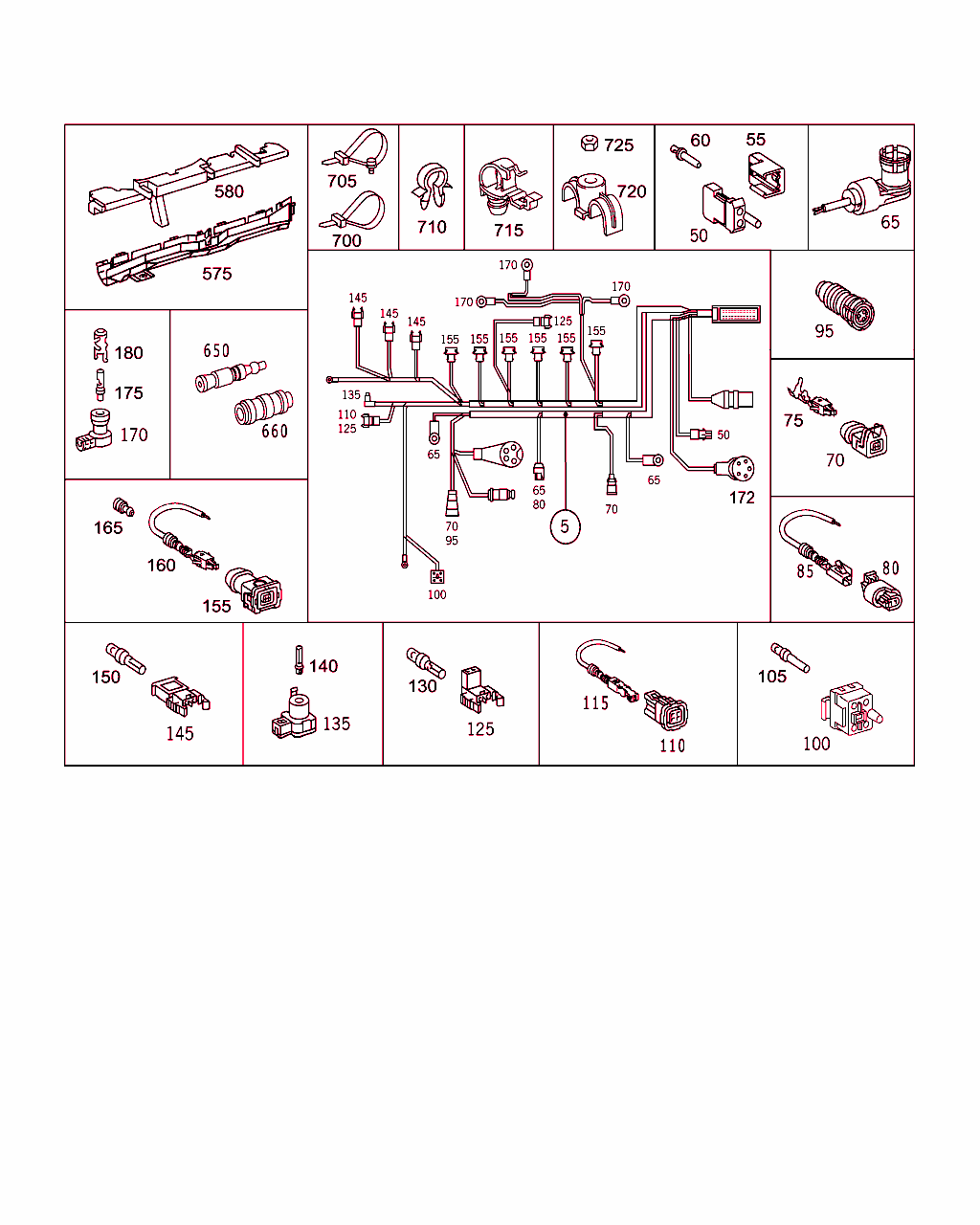

B54190000007.130605

[image]

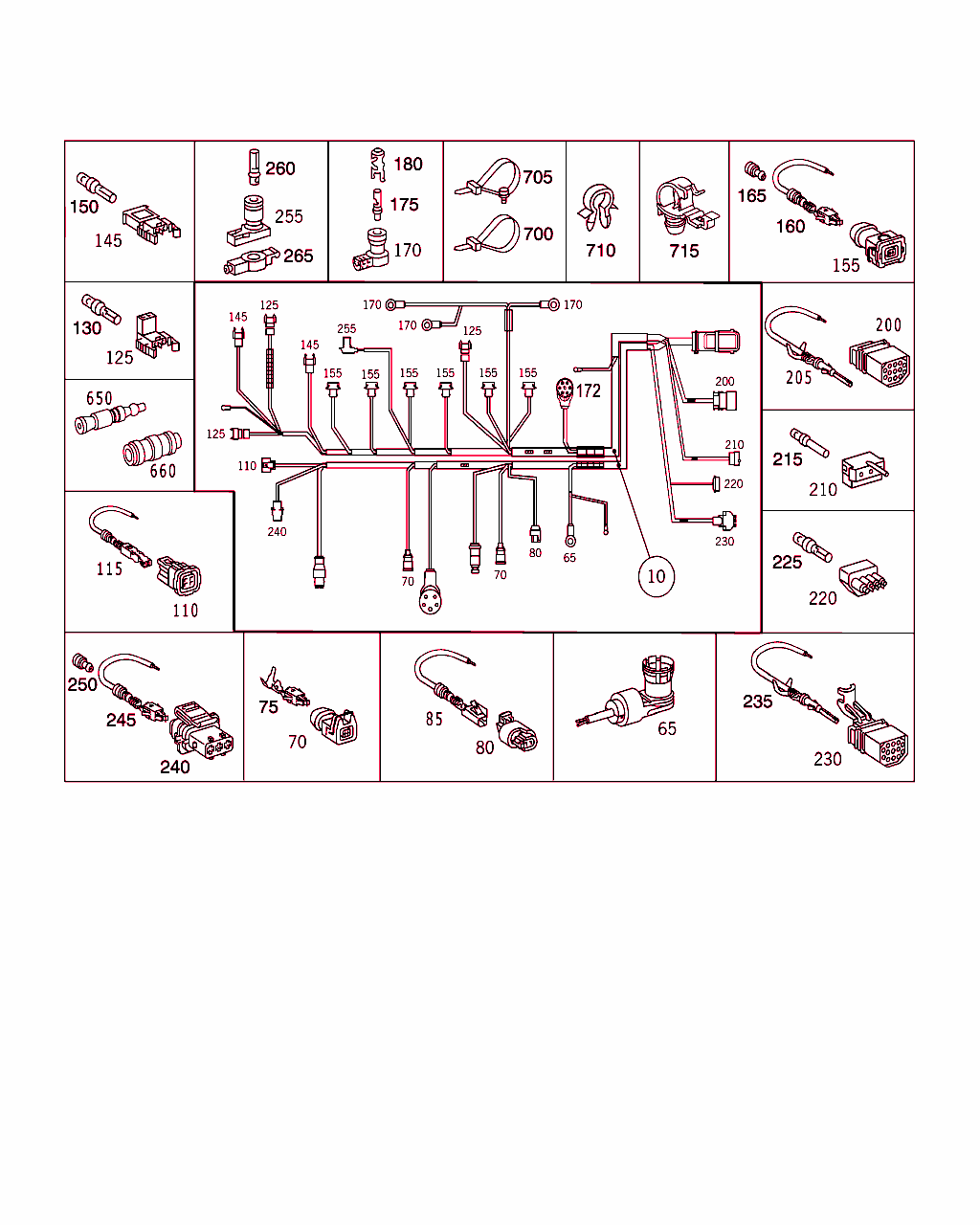

B54190000008.080509

[image]

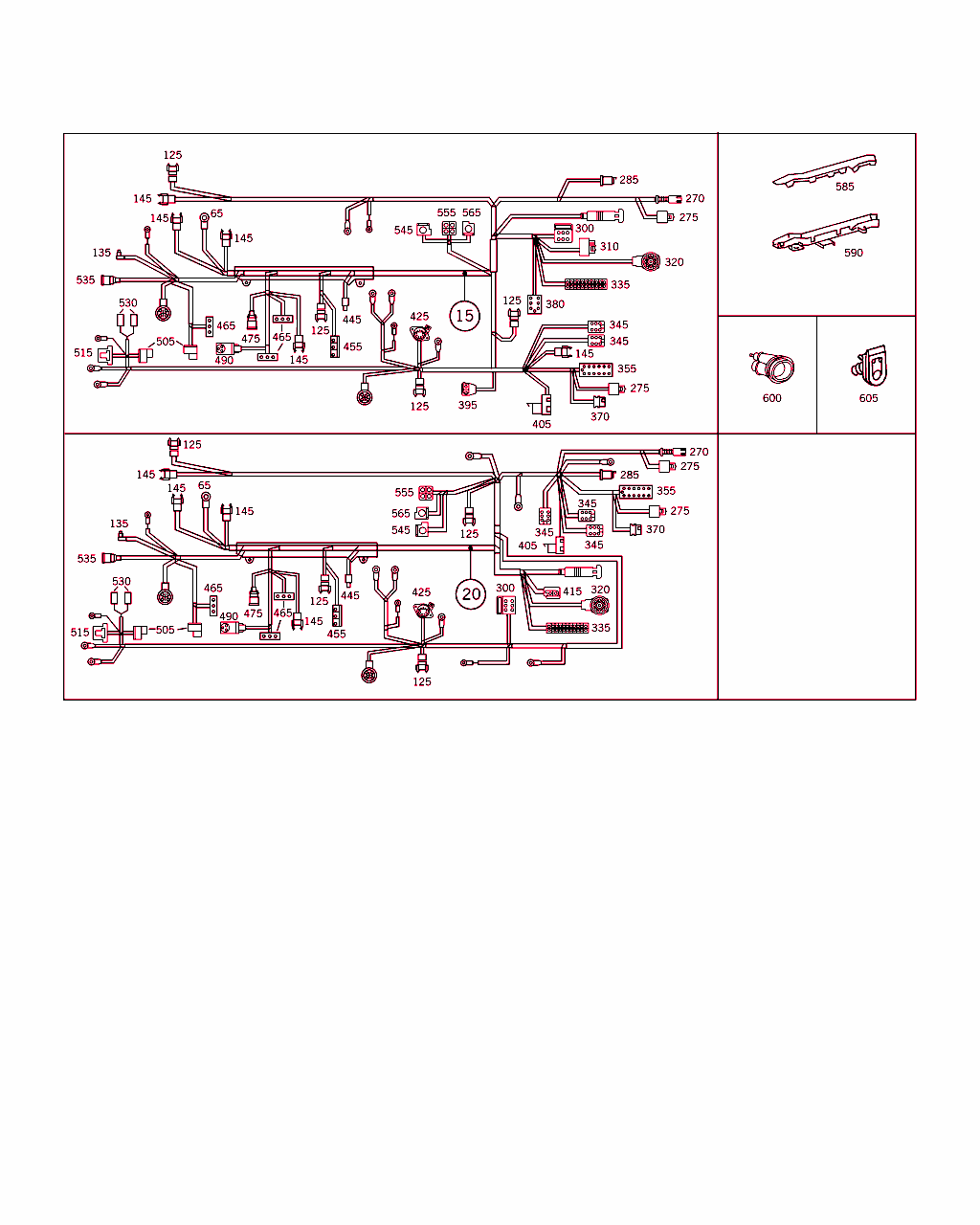

B54190000009.961001

[image]

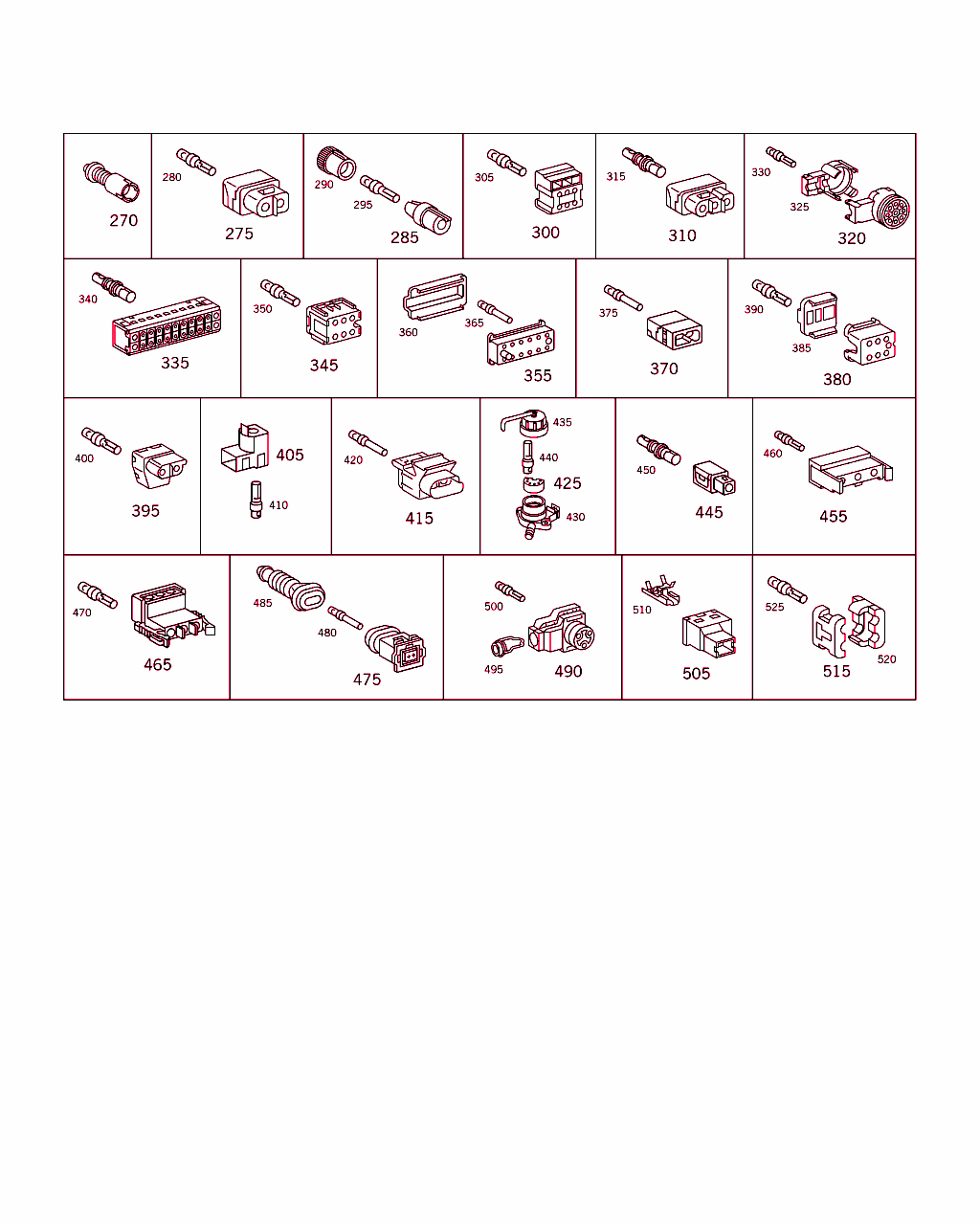

B54190000010.961001

[image]

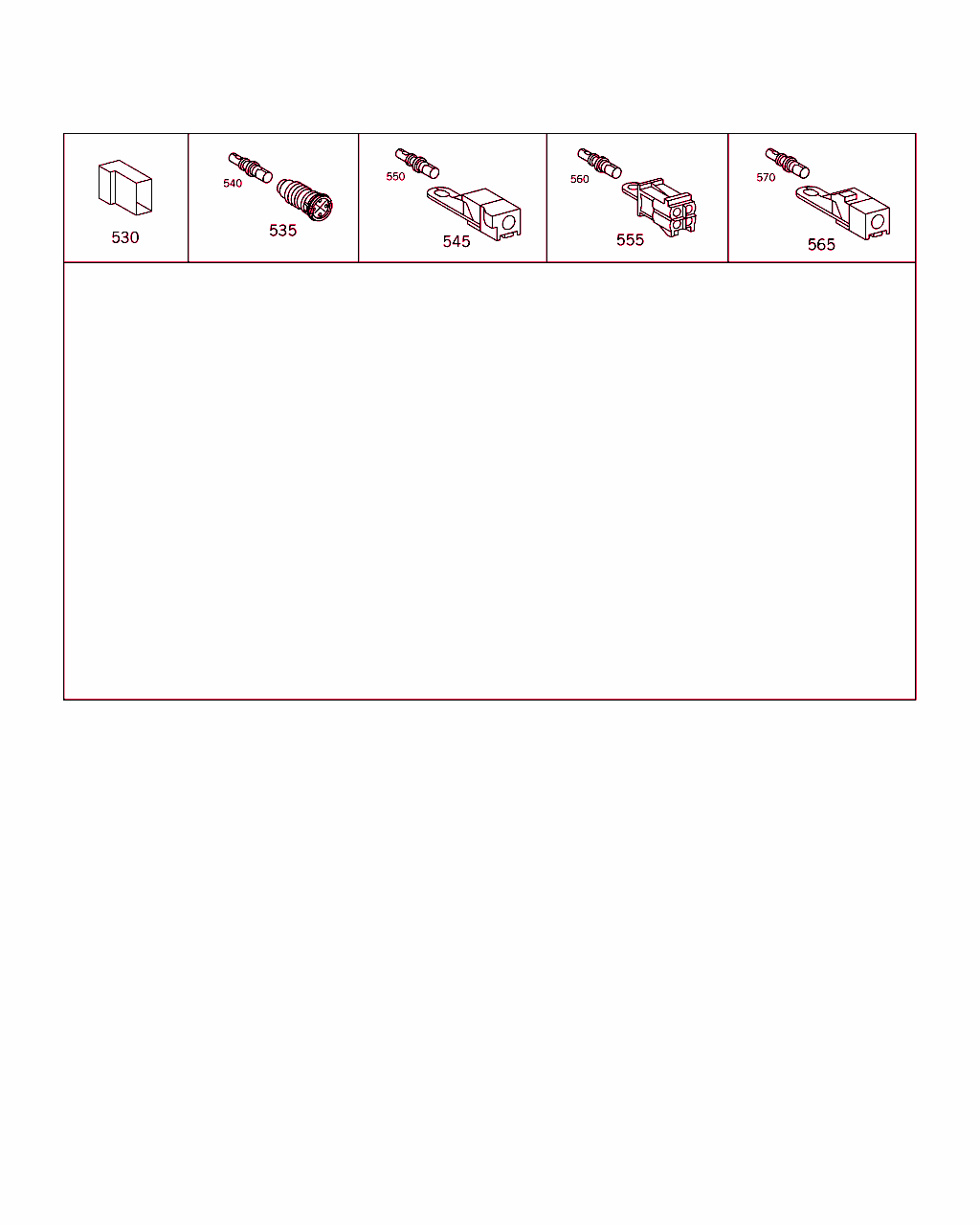

B54190000011.960731

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
15 A 124 543 86 05
ライン
エンジン・ハーネス 		001 LM
15 A 124 543 85 05
ライン
エンジン・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 LM
15 A 124 543 46 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[025]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 548385
F 188132
 		001 LA
15 A 124 543 64 32
ライン
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[026]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 548386
F 188133
 		001 LA
15 A 124 543 44 05
ライン
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[025]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 548385
F 188132
 		001 LA
15 A 124 543 66 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[026]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 548386
F 188133
 		001 LA
15 A 124 543 45 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[025]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 548385
F 188132
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586/585
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
[585]ｺｰﾄﾞ名称がありません
 		001 LA
15 A 124 543 65 32
ライン
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[026]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 548386
F 188133
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586/585
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
[585]ｺｰﾄﾞ名称がありません
 		001 LA
15 A 124 543 43 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[025]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 548385
F 188132
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 LA
15 A 124 543 67 32
ライン
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[026]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 548386
F 188133
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 LA
20 A 124 543 42 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[022]
触媒コンバータの場合は適用外
 		001 RM
20 A 124 543 52 06
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[023]
触媒コンバータの場合のみ
 		001 RM
20 A 124 543 40 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[022]
触媒コンバータの場合は適用外
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 RM
20 A 124 543 51 06
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[023]
触媒コンバータの場合のみ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 RM
20 A 124 543 41 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[022]
触媒コンバータの場合は適用外
 		001 RA
20 A 124 543 50 06
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[023]
触媒コンバータの場合のみ
[025]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 548385
F 188132
 		001 RA
20 A 124 543 68 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[023]
触媒コンバータの場合のみ
[026]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 548386
F 188133
 		001 RA
20 A 124 543 39 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[022]
触媒コンバータの場合は適用外
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 RA
20 A 124 543 49 06
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[023]
触媒コンバータの場合のみ
[025]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 548385
F 188132
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 RA
20 A 124 543 69 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
トラクション・コントロール・システム (ASR) の場合は適用外
[023]
触媒コンバータの場合のみ
[026]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 548386
F 188133
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 RA
20 A 124 543 38 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[022]
触媒コンバータの場合は適用外
 		001 RA
20 A 124 543 48 06
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[023]
触媒コンバータの場合のみ
[025]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 548385
F 188132
 		001 RA
20 A 124 543 70 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[023]
触媒コンバータの場合のみ
[026]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 548386
F 188133
 		001 RA
20 A 124 543 37 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[022]
触媒コンバータの場合は適用外
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 RA
20 A 124 543 47 06
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[023]
触媒コンバータの場合のみ
[025]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 548385
F 188132
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 RA
20 A 124 543 71 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[021]
トラクション・コントロール・システム  (ASR) の場合のみ適用
[023]
触媒コンバータの場合のみ
[026]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 548386
F 188133
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581/586
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
[581]19951002オートマチック・クライメート・コントロール
[586]19700401
001 RA
65 A 129 540 22 81
電気ケーブル
カムシャフト・ポジション・センサ 		001
125 A 011 545 71 28
ハウジング
エレクトロ・ハイドロリック・アクチュエータ、 2 ピン 		001
125 A 011 545 71 28
ハウジング
エア・ポンプ 		001
125 A 011 545 71 28
ハウジング
シフト・ポイント・アップ・スイッチオーバ・バルブ 		001
125 A 011 545 71 28
ハウジング
チャコール・フィルタ・スイッチオーバ・バルブ 		001
130 A 003 545 26 26
コンタクト・ソケット 008
135 A 011 545 85 28
電動クラッチ
水温センサ 		001
140 A 003 545 26 26
コンタクト・ソケット 001
145 A 012 545 04 28
電動クラッチ
エア・ポンプ・マグネット・クラッチ 		001
145 A 012 545 04 28
電動クラッチ
コネクタ (トリップ・コンピュータ) 		001
145 A 012 545 04 28
電動クラッチ
アイドル・スピード・アジャスタ 		001
145 A 012 545 04 28
電動クラッチ
カムシャフト・コントロール・バルブ 		001
145 A 012 545 04 28
電動クラッチ
温度センサ 		001
150 A 001 545 44 26
コンタクト・ソケット 010
172 A 140 540 00 81
クラッチ
エア・フロー・センサ 		001
270 A 011 545 96 28
ソケット・スリーブ
O2 センサ・ヒータ 		001
275 A 012 545 86 28
ハウジング
O2 センサ・ヒータ 		001
275 A 012 545 86 28
ハウジング
スイッチ / トランスミッション 		001
280 A 002 545 52 26
コンタクト・スリーブ 004
285 A 008 545 20 28
ロワハウジング
フューエル・ポンプ 		001
290 A 009 545 14 28
アッパハウジング 001
295 A 001 545 44 26
コンタクト・ソケット 001
300 A 015 545 30 28
ハウジング
過電圧保護 		001
305 A 002 545 99 26
コンタクト・ソケット NB
305 A 003 545 26 26
コンタクト・ソケット NB
310 A 012 545 83 28
ハウジング
エレクトロニック・ガス・コントロール・ユニット 		001
315 A 003 545 06 26
コンタクト・ソケット 002
320 A 022 545 88 28
カバー
インジェクション・システム 		001
325 A 013 545 47 28
ハウジング 001
330 A 002 545 99 26
コンタクト・ソケット 002
335 A 018 545 04 28
ソケット・スリーブ・ハウジング
MAS コントロール・ユニット 		001
340 A 003 545 06 26
コンタクト・ソケット 016
340 A 002 545 30 26
コンタクト・ソケット 004
345 A 126 545 01 28
ハウジング
リレー 		002
345 A 126 545 01 28
ハウジング
オートマチック・トランスミッション・シフト・ ポイント・アップ・リレー 		001
350 A 003 545 26 26
コンタクト・ソケット 012
355 A 009 545 54 28
クラッチ
エンジン・ケーブル・ハーネス・コネクタ 		001
360 A 009 545 24 28
クラッチ 001
365 A 001 545 38 26
コンタクト・ピン 011
370 A 012 545 82 28
コネクタ・ハウジング
コネクタ (エンジン・ケーブル・ハーネス、テンプマチック) 		001
375 A 011 545 16 28
プラグ・ピン 003
380 A 006 545 80 28
コンタクトサポート
オートマチック・トランスミッション・シフト・ ポイント・アップ・リレー 		001
385 A 009 545 30 28
アッパハウジング 001
390 A 003 545 26 26
コンタクト・ソケット 004
395 A 014 545 01 28
ハウジング
ウォッシャ/ワイパ・システム 		001
400 A 002 545 99 26
コンタクト・ソケット 002
405 A 013 545 40 28
ハウジング
クリップ
KL. 30 		001
410 A 003 545 26 26
コンタクト・ソケット 001
415 A 129 545 06 28
コネクタ・ハウジング
エレクトロニック・ガス・コントロール・ユニット 		001
420 A 012 545 73 28
プラグ・ピン 002
425 A 201 545 00 54
カバー・ディスク
ダイアグノシス・ソケット 		001
430 A 201 540 02 81
ソケット 001
435 A 201 540 02 82
カバー 001
440 A 001 997 83 90
連結ピース
280 MM 		001
445 A 016 545 02 28
ハウジング
オートマチック・トランスミッション・シフト・ ポイント・アップ 		001
450 A 003 545 06 26
コンタクト・ソケット 001
455 A 012 545 07 28
クラッチ
減速カットオフ・マイクロ・スイッチ、2 ピン 		001
460 A 002 545 99 26
コンタクト・ソケット 002
465 A 012 545 24 28
電動クラッチ
エア・フロー・センサ 		001
465 A 012 545 24 28
電動クラッチ
スロットル・バルブ・スイッチ 		001
465 A 012 545 24 28
電動クラッチ
エアコン・コンプレッサ 		001
470 A 003 545 26 26
コンタクト・ソケット 009
475 A 116 540 01 81
クラッチ・ハウジング
スタータ・バルブ 		001
480 A 003 545 02 26
コンタクト・スプリング 002
485 A 000 545 61 45
保護キャップ 001
490 A 124 540 13 81
ハウジング
インテーク・エア温度センサ 		001
495 A 124 545 00 80
シール・リング 001
500 A 002 545 99 26
コンタクト・ソケット 002
505 A 004 545 20 26
ハウジング
?エアコン・コンプレッサ・プレッシャ・スイッチ 		002
510 A 002 545 94 26
ソケット・スリーブ 002
515 A 008 545 37 28
クラッチ
補助ファン 		001
520 A 008 545 38 28
アッパハウジング 001
525 A 003 545 26 26
コンタクト・ソケット 002
530 A 000 546 08 45
絶縁スリーブ
サブ・ファン・スイッチ 		002
535 A 126 540 30 81
プラグ
水温センサ 		001
540 A 003 545 06 26
コンタクト・ソケット 004
545 A 015 545 59 28
ハウジング
ダイアグノシス 		001
550 A 002 545 30 26
コンタクト・ソケット 001
555 A 014 545 63 28
ハウジング
ダイアグノシス 		001
560 A 002 545 30 26
コンタクト・ソケット 002
565 A 018 545 11 28
ソケット・スリーブ・ハウジング
ダイアグノシス 		001
570 A 002 545 30 26
コンタクト・ソケット 001
585 A 129 546 01 80
ケーブル・ガイド 001
590 A 129 546 05 81
カバー 001
600 A 007 997 58 81
グロメット 001
605 A 124 546 04 37
グロメット 001
650 A 001 546 99 41
ターミナル・ブロック
グリーン
0.7-2.4 MM2 		NB
650 A 002 546 00 41
ターミナル・ブロック
レッド
2.0-4.0 MM2 		NB
650 A 002 546 01 41
ターミナル・ブロック
青
3.5-8.0 MM2 		NB
650 A 002 546 11 41
ターミナル・ブロック
イエロー
7.5-12.0 MM2 		NB
660 A 002 546 13 41
ターミナル・ブロック
0.5 MM2 		NB
660 A 002 546 14 41
ターミナル・ブロック
0.8 MM2 		NB
660 A 002 546 15 41
ターミナル・ブロック
1.3 MM2 		NB
660 A 002 546 16 41
ターミナル・ブロック
2.0 MM2 		NB
