一覧

R4 ガソリン・エンジン M271 KE18 ML RED.
271.946 => M271 KE18 ML RED.

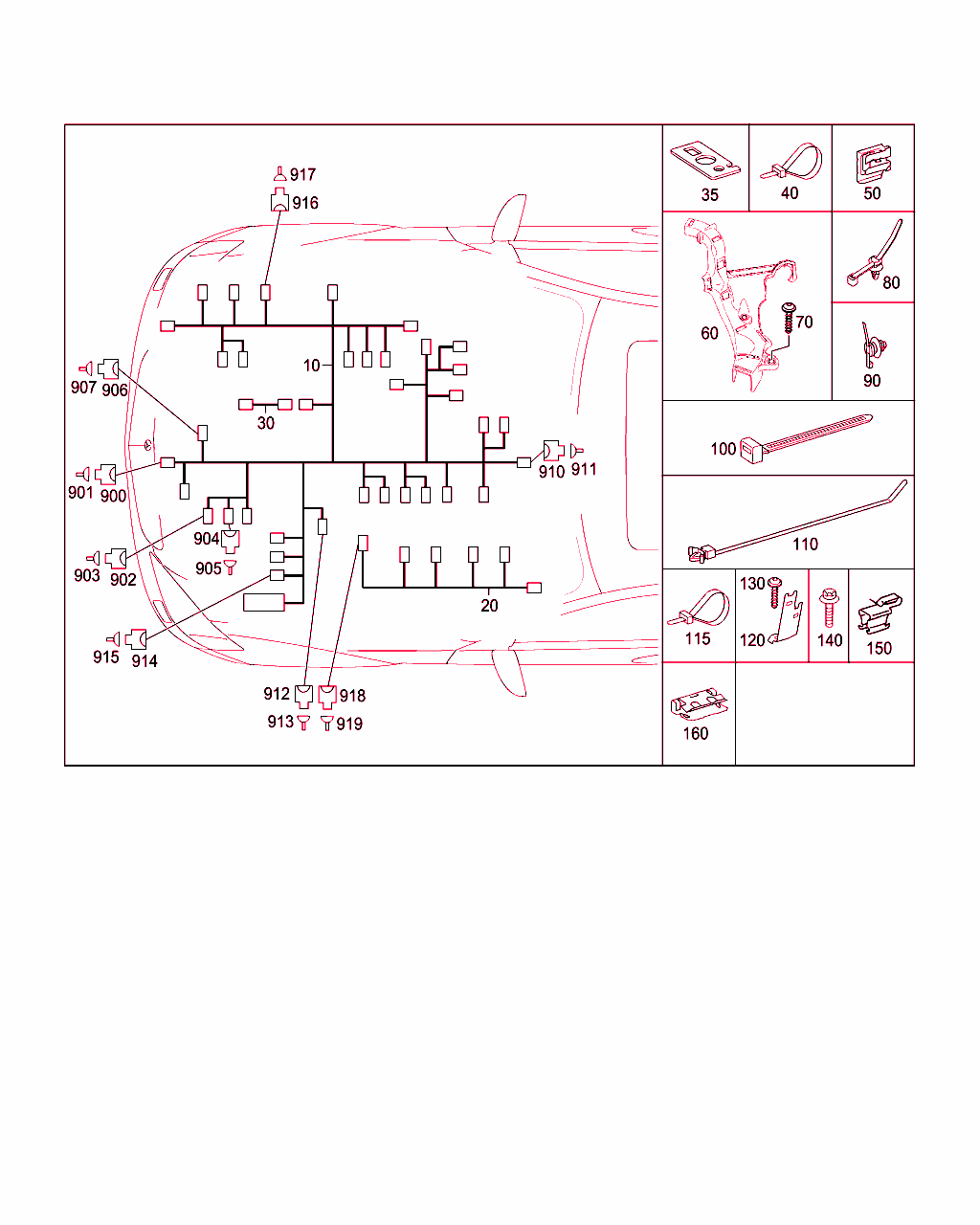

Schema

B54120000361.120305

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 271 150 14 33
電気ケーブル
エンジン・ハーネス

これに変更 A 271 150 18 33

[002]まで ｴﾝｼﾞﾝ: 30653253 => まで 日付: 10/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: M3064242230645287
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
10 A 271 150 18 33
ハーネス
エンジン・ハーネス

これに変更 A 271 150 29 33

[002]まで ｴﾝｼﾞﾝ: 30653253 => まで 日付: 10/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: M3064242230645287
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
10 A 271 150 29 33
ハーネス
エンジン・ハーネス

[002]まで ｴﾝｼﾞﾝ: 30653253 => まで 日付: 10/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: M3064242230645287
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -806-M012+F203
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20040105変更年 2005 年 1 月
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
10 A 271 150 54 33
ケーブル・ハーネス
エンジン・ハーネス

[003]から ｴﾝｼﾞﾝ: 30653254 => から 日付: 10/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: P 3064242230645287
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
10 A 271 150 24 33
電気ケーブル
エンジン・ハーネス

[002]まで ｴﾝｼﾞﾝ: 30653253 => まで 日付: 10/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: M3064242230645287
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806+F203
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20040105変更年 2005 年 1 月
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
10 A 271 150 24 33
電気ケーブル
エンジン・ハーネス

これに変更 A 271 150 54 33

[003]から ｴﾝｼﾞﾝ: 30653254 => から 日付: 10/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: P 3064242230645287
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
30 A 271 150 27 33
ハーネス
カムシャフト・アジャスタ・アダプタ・ケーブル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		002
35 A 271 159 11 40
ホルダー
電気ケーブル固定箇所
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
40 A 001 997 83 90
ケーブル・ストラップ
電気ケーブル固定箇所
4.6X279 MM

これに変更 A 002 997 24 90
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		002
40 A 002 997 24 90
ケーブル・ストラップ
電気ケーブル固定箇所
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		002
50 A 000 991 42 70
スプリング・クリップ
電気ケーブル固定箇所
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
60 A 271 159 02 25
ケーブル・ガイド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
 		001
70 N 000000 002179
6角丸頭ボルト
左ケーブル・レール
M6X20 		002
80 A 164 546 12 43
ホルダー 001
90 A 006 997 17 90
ケーブル・ストラップ
3.6X150 MM

これに変更 A 007 997 56 90 		001
90 A 007 997 56 90
結束バンド
4,6X200MM 		NB
100 A 001 997 83 90
ケーブル・ストラップ
4.6X279 MM

これに変更 A 002 997 24 90 		NB
100 A 002 997 24 90
ケーブル・ストラップ
4.8X300 MM 		NB
110 A 650 997 00 90
バインダ
4.6X180 MM 		NB
115 A 002 997 24 90
ケーブル・ストラップ
4.8X300 MM 		NB
115 A 005 997 15 90
ケーブル・ストラップ
7.9 X 375 MM 		NB
120 A 271 155 00 27
ホルダー
ケーブル・ハーネス

これに変更 A 271 155 02 27

ﾌｯﾄﾉｰﾄ解説
[005]
次のエンジン以前の場合は、旧部品番号を使用します。

[011]まで ｴﾝｼﾞﾝ: 30136761 => まで 日付: 27/02/2003
 		001
120 A 271 155 02 27
ホルダー
ケーブル・ハーネス

これに変更 A 271 155 04 27

ﾌｯﾄﾉｰﾄ解説
[005]
次のエンジン以前の場合は、旧部品番号を使用します。

[012]まで ｴﾝｼﾞﾝ: 30423112 => まで 日付: 18/06/2004
 		001
120 A 271 155 04 27
ホルダー
ケーブル・ハーネス 		001
130 A 001 984 64 29
6角丸頭ボルト
エア・クリーナに取り付けるブラケット
5X16 		001
140 N 000000 004310
6角ボルト
シリンダ・ヘッドに取り付けるアース ・ケーブル
M6X10 		001
150 A 220 546 18 43
ホルダー
オイル・パンに取り付けるセンサ・ライン 		002
160 A 009 988 08 78
クリップ 006
900 A 210 540 20 81
ハウジング
コンプレッサ
2-PIN MQS;A9 		001
901 A 014 545 25 26
コンタクト・ソケット NB
901 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM 		NB
901 A 000 545 87 80
ダミー・プラグ
4.1MM 		NB
902 A 046 545 91 28
ハウジング
O2センサ(触媒の前)
6-PIN MLK1.2;G3/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
903 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
903 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
904 A 001 540 24 81
プラグ
触媒後のラムダ・センサ
G3/2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
905 A 050 545 33 28
プラグ NB
905 A 000 540 42 05
電気ケーブル
1.0 MM2 LKS 1.5 		NB
905 A 002 545 17 80
ガスケット
オレンジ 		NB
910 A 052 545 40 26
クラッチ
オルタネータ
2-PIN SLK2.8;G2; G2/8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F203
ｺｰﾄﾞ日付指定名称
[M012]19990728ガソリン・ダイレクト・インジェクション・エンジン
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
911 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
911 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
912 A 006 540 36 81
ソケット・ハウジング
セカンダリ・エア・ポンプ
2-PIN MQS;Y59/2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		001
913 A 014 545 25 26
コンタクト・ソケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		NB
913 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		NB
913 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F203
ｺｰﾄﾞ日付指定名称
[F203]19960119シリーズ 203
19990618シリーズ 203
 		NB
914 A 168 545 18 28
コネクタ・ハウジング
コネクタ (モータ)
4-PIN MCP2.8;X26
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204-F212-F906
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
[F212]20050202モデル212
[F906]20060216モデル906(トランスポータ NCV3)
 		001
915 A 035 545 84 28
フラット・プラグ
0.5-1.0 MM2 MCP2.8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204-F212-F906
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
[F212]20050202モデル212
[F906]20060216モデル906(トランスポータ NCV3)
 		NB
915 A 000 540 28 05
電気ケーブル
2.5 MM2 JPT
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204-F212-F906
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
[F212]20050202モデル212
[F906]20060216モデル906(トランスポータ NCV3)
 		NB
915 A 000 545 60 80
ダミー・プラグ
ブラインド・プラグ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F204-F212-F906
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
[F212]20050202モデル212
[F906]20060216モデル906(トランスポータ NCV3)
 		NB
918 A 211 545 33 28
コネクタ・ハウジング
エンジン・ケーブル・ハーネス・セパレーション・ポイント、ボディ側
10-PIN JPT;X26

ﾌｯﾄﾉｰﾄ解説
[013]
接続コンタクトはコンストラクション・グループ/部品内容54/545を参照します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20030228天然ガス・ドライブ
 		001
919 A 000 540 28 05
電気ケーブル
2.5 MM2 JPT
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20030228天然ガス・ドライブ
 		NB
919 A 000 540 27 05
電気ケーブル
1.00 MM2 JPT
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20030228天然ガス・ドライブ
 		NB
919 A 000 545 28 39
バンドル・シーリング
ライト・ブルー
0.5-1.0 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20030228天然ガス・ドライブ
 		NB
919 A 000 545 29 39
バンドル・シーリング
白
1.0-2.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20030228天然ガス・ドライブ
 		NB
