一覧

V6 ガソリン・エンジン M272 E30
272.942 => M272 E30

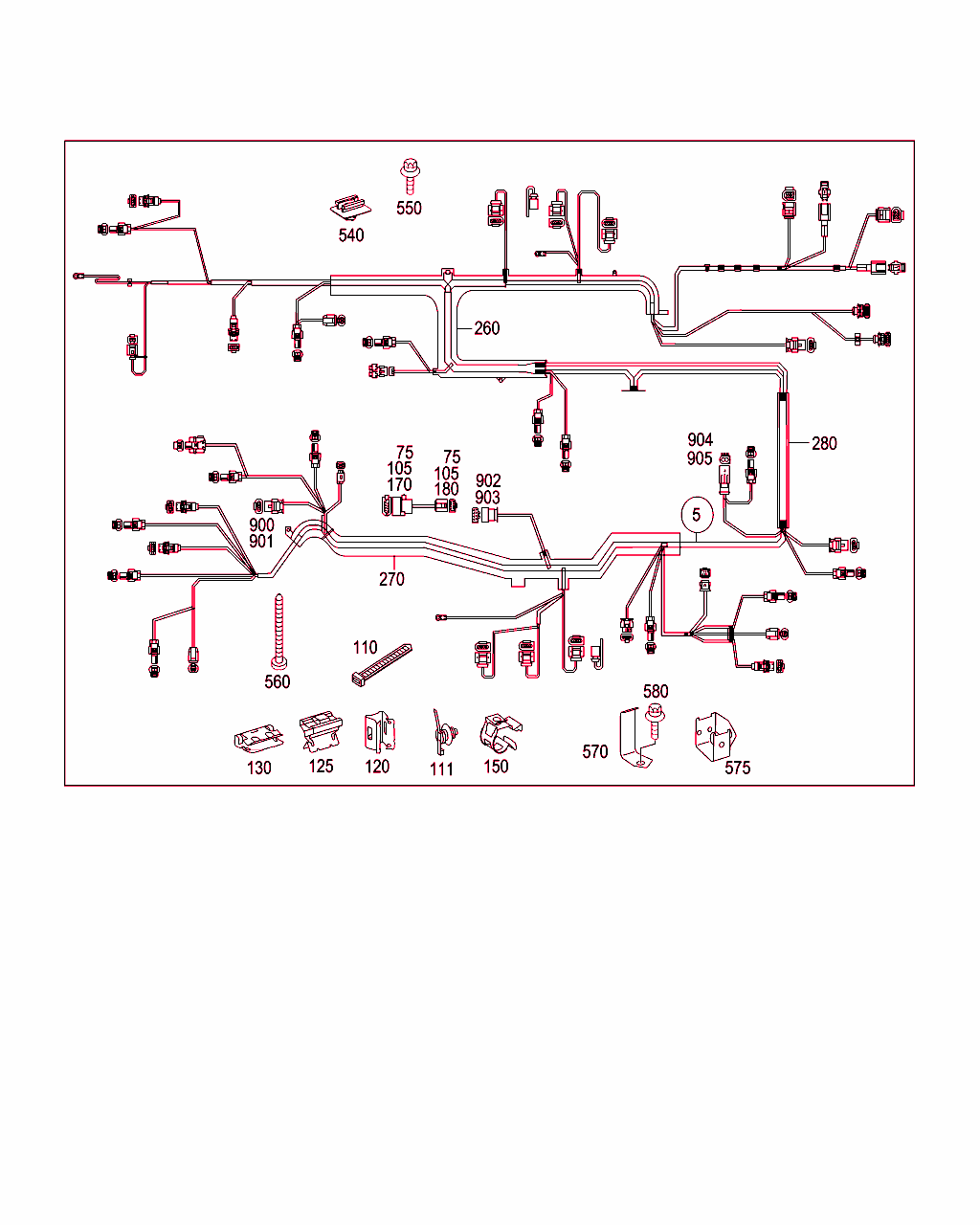

Schema

B54120000405.051216

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 272 150 14 33
電気ケーブル
エンジン・ハーネス

[006]まで ｴﾝｼﾞﾝ: 30259929 => まで 日付: 24/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F171
ｺｰﾄﾞ日付指定名称
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
[F171]19980508シリーズ 171
20011105シリーズ 171
 		001
5 A 272 150 24 33
ハーネス
エンジン・ハーネス

これに変更 A 272 150 39 33

[007]から ｴﾝｼﾞﾝ: 30259930 => から 日付: 24/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F171
ｺｰﾄﾞ日付指定名称
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
[F171]19980508シリーズ 171
20011105シリーズ 171
 		001
5 A 272 150 39 33
ハーネス
エンジン・ハーネス

これに変更 A 272 150 59 33

[007]から ｴﾝｼﾞﾝ: 30259930 => から 日付: 24/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F171
ｺｰﾄﾞ日付指定名称
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
[F171]19980508シリーズ 171
20011105シリーズ 171
 		001
5 A 272 150 59 33
電気ケーブル
エンジン・ハーネス

これに変更 A 272 150 80 33

[007]から ｴﾝｼﾞﾝ: 30259930 => から 日付: 24/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F171
ｺｰﾄﾞ日付指定名称
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
[F171]19980508シリーズ 171
20011105シリーズ 171
 		001
5 A 272 150 80 33
ハーネス
エンジン・ハーネス

[007]から ｴﾝｼﾞﾝ: 30259930 => から 日付: 24/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012+F171
ｺｰﾄﾞ日付指定名称
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
[F171]19980508シリーズ 171
20011105シリーズ 171
 		001
75 A 000 545 71 80
シーリング・リング
青
1.1-2.1 MM 		NB
75 A 000 545 76 80
ガスケット
レッド
2.2-3.0 MM 		NB
105 A 000 545 78 80
ガスケット
グリーン
5.2 MM 		NB
105 A 000 545 79 80
ダミー・プラグ
白
4.0 MM 		NB
110 A 001 997 83 90
ケーブル・ストラップ
4.6X279 MM

これに変更 A 002 997 24 90 		NB
110 A 002 997 24 90
ケーブル・ストラップ
4.8X300 MM 		NB
111 A 005 997 62 90
結束バンド
3.3 X 260 MM 		001
120 A 000 991 13 70
クリップ 002
125 A 203 546 40 43
ホルダー
13X18 MM 		004
130 A 009 988 08 78
クリップ 006
150 A 203 546 26 43
ホルダー
ケーブル・ハーネス固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M005
ｺｰﾄﾞ日付指定名称
[M005]199606254 マチック・ドライブ車
200210234 マチック搭載車/全輪駆動車
 		001
170 A 208 545 23 28
クラッチ
エンジン・ケーブル・ハーネス・コネクタ
9 PIN SLK 2.8;X26 		001
180 A 048 545 40 28
クラッチ・ハウジング
エンジン・ケーブル・ハーネス・コネクタ
8-PIN SLK2.8;X26 		001
260 A 272 159 02 25
ケーブル・レール 001
270 A 272 159 01 25
ケーブル・レール 001
280 A 000 150 18 15
ケーブル・ダクト 001
540 A 002 545 08 40
ホルダー
シリンダ・ヘッド・カバーに取り付けるケーブル・ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012-ME03
ｺｰﾄﾞ日付指定名称
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
[ME03]20040602フル・ハイブリッド・ドライブ
 		001
550 N 910143 006001
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるケーブル・ハーネス
M6X16 		006
550 N 910143 006000
6角丸頭ボルト
ケーブル・ハーネス固定用ツール
M6X12 		002
560 A 001 984 43 29
ボルト
インテーク・マニホールドに取り付けるケーブル・ハーネス
M6X14 		003
900 A 022 545 29 26
クラッチ・ハウジング
タンブル・フラップ/バリアブル・インテーク・マニホールド・バルブ・コネクタ
X205 		001
901 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
901 A 000 545 84 80
シール・リング NB
902 A 048 545 42 28
プラグ
エンジン・ケーブル・ハーネス・コネクタ
8 PIN SLK2.8;X26 		001
903 A 035 545 64 28
コネクタ・ハウジング
エンジン・ケーブル・ハーネス・コネクタ
0.75-1.0 MM2 SLK2.8 		NB
903 A 035 545 66 28
フラット・プラグ
エンジン・ケーブル・ハーネス・コネクタ
1.5-2.5 MM2 SLK2.8 		NB
903 A 000 545 71 80
シーリング・リング
1.1-2.1 MM 		NB
903 A 000 545 76 80
ガスケット
2.2-3.0 MM 		NB
904 A 168 545 37 28
ハウジング
エンジン・ケーブル・ハーネス・コネクタ
2-PIN SLK2.8;X26 		001
905 A 035 545 66 28
フラット・プラグ
エンジン・ケーブル・ハーネス・コネクタ
1.5-2.5 MM2 SLK2.8 		NB
905 A 035 545 68 28
プラグ
エンジン・ケーブル・ハーネス・コネクタ
4.0 MM2 SLK2.8 		NB
905 A 001 545 24 80
ガスケット
4.0 MM2 		NB
905 A 001 545 30 80
シーリング・リング
1.5-2.5 MM2 		NB
