一覧

V6 ガソリン・エンジン M272 E25
272.921 => M272 E25

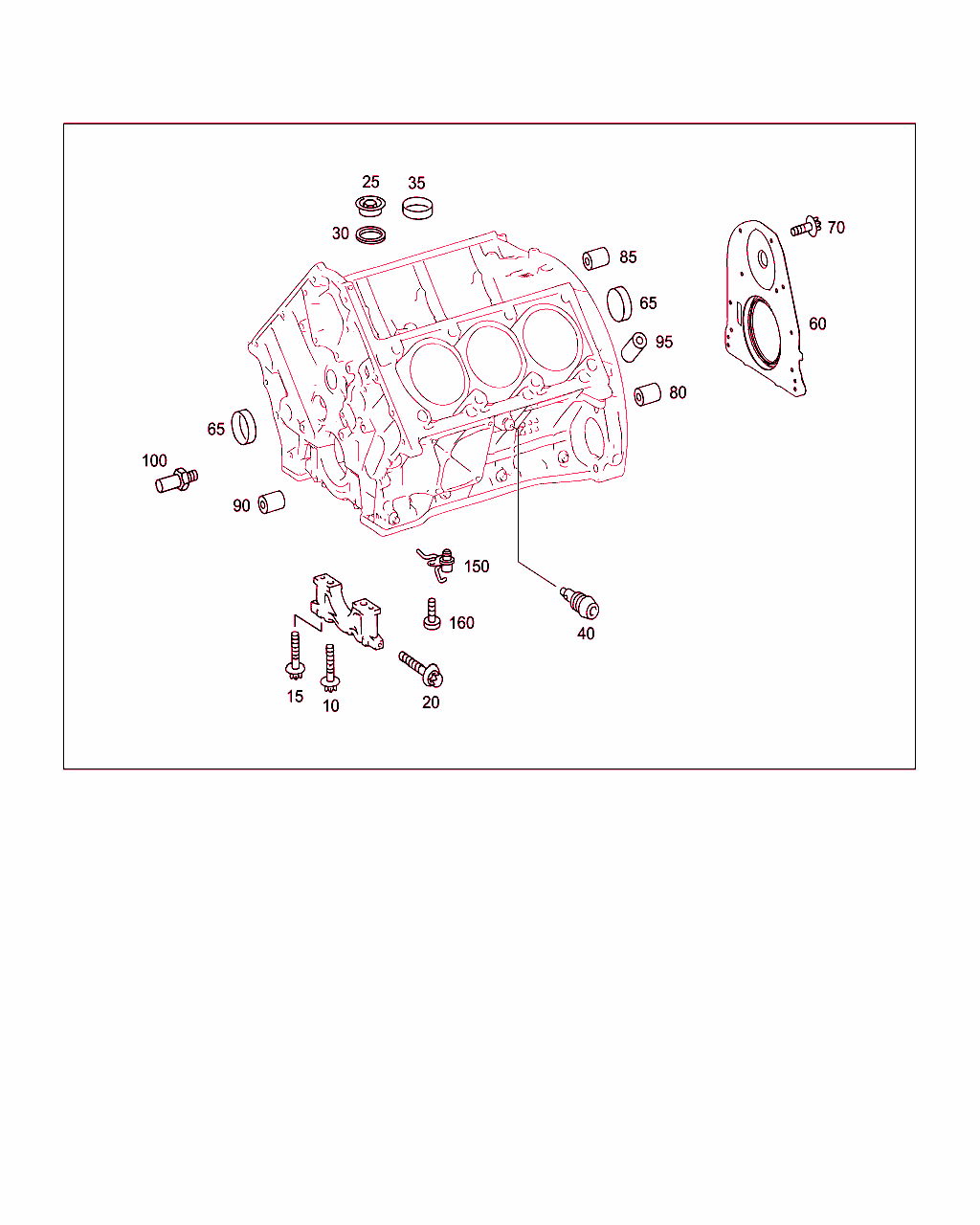

Schema

B01020000035.131014

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 N 000000 001811
6角丸頭ボルト
シリンダ・ブロックに取り付けるベアリング・キャップ
M10X90 		008
15 N 000000 001810
6角丸頭ボルト
シリンダ・ブロックに取り付けるベアリング・キャップ
M8X75 		008
15 N 910143 008018
6角丸頭ボルト
ベアリング・キャップをクランクケースに
M8X40 		006
20 N 910105 008037
6角ボルト
シリンダ・ブロックに取り付けるベアリング・キャップ
M8X70 		002
25 A 117 997 02 30
スクリュ・プラグ
オイル・ダクト上部プラグ
M38X1.5 		001
30 A 023 997 70 48
シールリング
オイル・ダクト上部プラグ 		001
35 N 000000 004057
キャップ
オイル・ダクト上部プラグ 		002
40 A 112 990 09 01
ボルト
クーラント排水 		002
60 A 272 010 04 14
カバー
シリンダブロック、リア

これに変更 A 272 010 06 14

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[003]まで ｴﾝｼﾞﾝ: 31087304 => まで 日付: 19/08/2008
 		001
60 A 272 010 06 14
クランクケース・カバー
シリンダブロック、リア

♦ 以下から選択できます A 272 010 05 14
♦ 以下から選択できます A 272 010 08 14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ME04
ｺｰﾄﾞ日付指定名称
[ME04]20060223ハイブリッド・ドライブ 20KW バリエーション
 		001
60 A 272 010 05 14
クランクケース・カバー
シリンダブロック、リア

これに変更 A 272 010 08 14

♦ 以下から選択できます A 272 010 06 14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ME04
ｺｰﾄﾞ日付指定名称
[ME04]20060223ハイブリッド・ドライブ 20KW バリエーション
 		001
60 A 272 010 08 14
クランクケース・カバー
シリンダブロック、リア

♦ 以下から選択できます A 272 010 06 14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ME04
ｺｰﾄﾞ日付指定名称
[ME04]20060223ハイブリッド・ドライブ 20KW バリエーション
 		001
65 N 000000 004125
キャップ
シリンダブロック、リア 		002
70 N 910142 006000
6角丸頭ボルト
カバー / シリンダ・ブロック
M6X12

これに変更 N 910143 006001

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ME04
ｺｰﾄﾞ日付指定名称
[ME04]20060223ハイブリッド・ドライブ 20KW バリエーション
 		011
70 N 910143 006001
6角丸頭ボルト
カバー / シリンダ・ブロック
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ME04
ｺｰﾄﾞ日付指定名称
[ME04]20060223ハイブリッド・ドライブ 20KW バリエーション
 		011
80 A 601 992 01 25
テンション・スリーブ
シリンダ・ブロックを中間フランジに 		002
85 A 112 991 04 41
ロール・ピン
シリンダ・ブロックをトランスミッションに 		002
90 A 102 991 03 41
ガイドブッシュ
シリンダブロック、リア 		002
95 A 112 991 03 41
ロール・ピン 004
100 A 112 052 01 74
ピン
シリンダ・ブロック前部 		004
150 A 272 180 00 43
オイル・ノズル
ピストン冷却 		003
160 A 001 990 11 14
ボルト
シリンダ・ブロックに取り付けるオイル・ノズル
M6X16 		003
