GASOLINE ENGINE 103 KW (140 PS)114.011 UP TO ENGINE 024917,114.023 UP TO ENGINE 024916
130.923 => M 130 USA

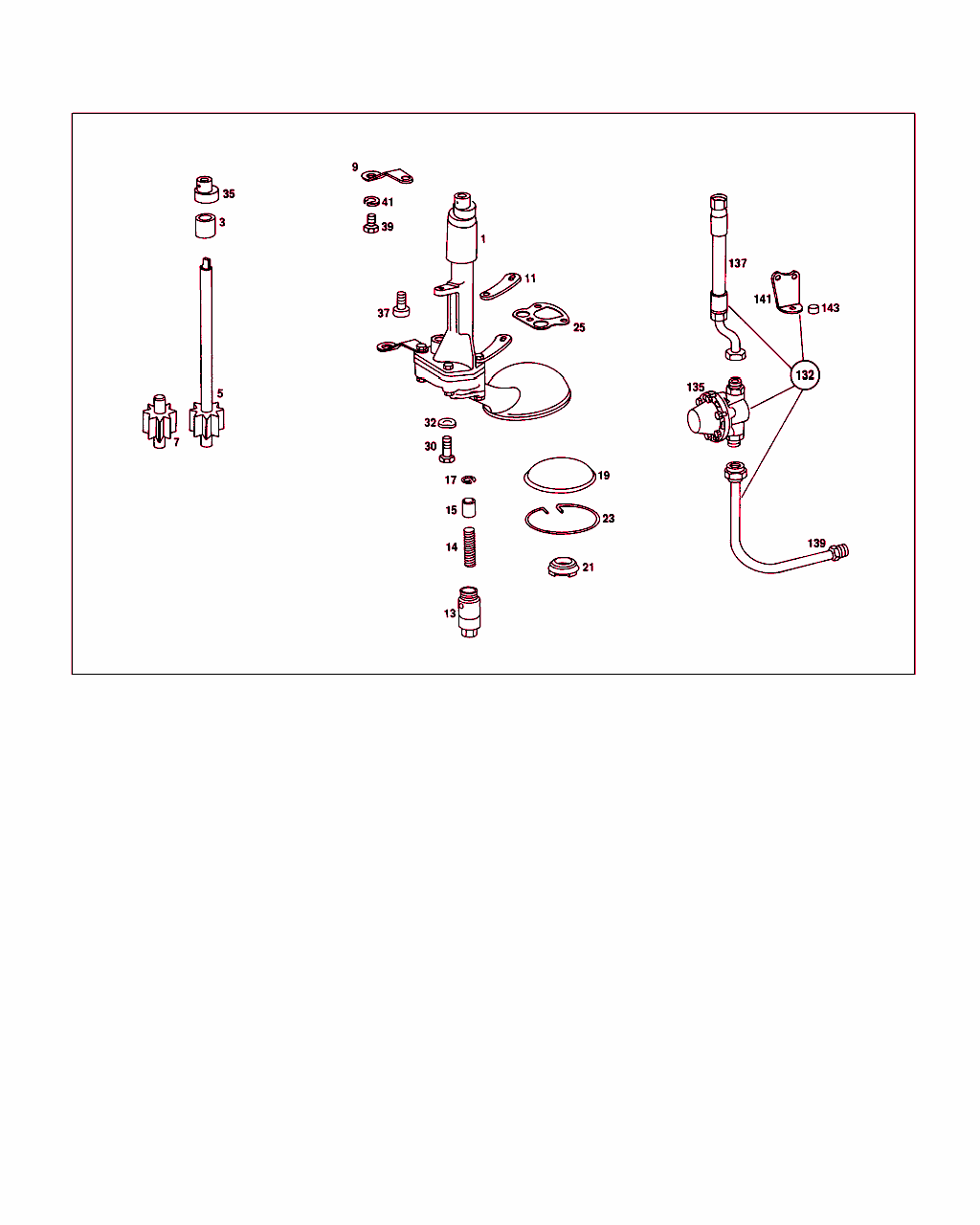

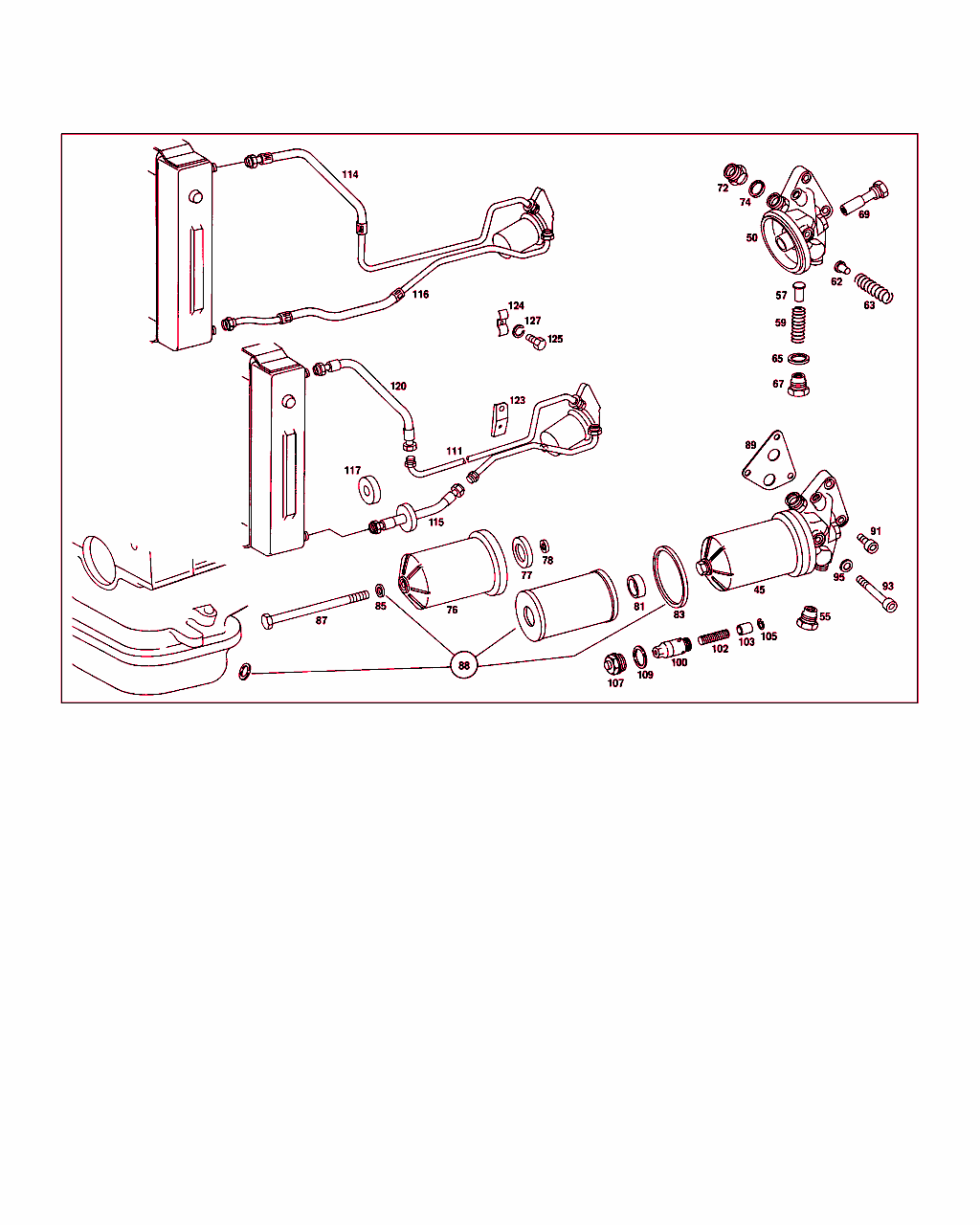

Schema

B18001000410.920604

[image]

B18001000411.930407

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- A 114 180 03 01
オイル・ポンプ

ﾌｯﾄﾉｰﾄ解説
[001]
ｴﾝｼﾞﾝNo.以前:
920 10/50 041357
920 12/52 043079
923 10/50 000439
923 12/52 018881
 		001
1 A 114 180 05 01
オイル・ポンプ

ﾌｯﾄﾉｰﾄ解説
[002]
ｴﾝｼﾞﾝNo.以降:
920 10/50 041358
920 12/52 043080
923 10/50 000440
923 12/52 018882
 		001
3 A 180 181 01 50
ブッシュ 001
----- A 108 180 02 07
ドライブ・シャフト

ﾌｯﾄﾉｰﾄ解説
[003]
ｴﾝｼﾞﾝNo.以前:
920 10/50 031164
920 12/52 030328
923 10/50 000391
923 12/52 004390
 		001
5 A 130 180 02 07
ドライブ・シャフト

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以降:
920 10/50 031165
920 12/52 030329
923 10/50 000392
923 12/52 004391
 		001
----- A 108 180 01 08
シャフト

ﾌｯﾄﾉｰﾄ解説
[003]
ｴﾝｼﾞﾝNo.以前:
920 10/50 031164
920 12/52 030328
923 10/50 000391
923 12/52 004390
 		001
7 A 116 180 02 08
シャフト

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以降:
920 10/50 031165
920 12/52 030329
923 10/50 000392
923 12/52 004391
 		001
9 A 110 181 03 95
ホルダー 001
11 A 130 181 00 95
ホルダー 001
13 A 114 180 01 15
プレッシャ・リリーフ・バルブ 001
14 A 114 993 00 01
スプリング 001
15 A 321 181 00 42
ピストン 001
----- N 000472 012000
スナップ・リング

ﾌｯﾄﾉｰﾄ解説
[005]
ｴﾝｼﾞﾝNo.以前:
920 10/50 022897
920 12/52 021639
923 10/50 000069
923 12/52 001231
 		001
17 N 073123 012300
スナップ・リング 001
----- A 121 180 01 55
サクション・ストレーナ

ﾌｯﾄﾉｰﾄ解説
[003]
ｴﾝｼﾞﾝNo.以前:
920 10/50 031164
920 12/52 030328
923 10/50 000391
923 12/52 004390
 		001
19 A 615 180 05 55
サクション・ストレーナ

ﾌｯﾄﾉｰﾄ解説
[001]
ｴﾝｼﾞﾝNo.以前:
920 10/50 041357
920 12/52 043079
923 10/50 000439
923 12/52 018881
[004]
ｴﾝｼﾞﾝNo.以降:
920 10/50 031165
920 12/52 030329
923 10/50 000392
923 12/52 004391
 		001
----- A 130 180 06 55
サクション・ストレーナ

ﾌｯﾄﾉｰﾄ解説
[002]
ｴﾝｼﾞﾝNo.以降:
920 10/50 041358
920 12/52 043080
923 10/50 000440
923 12/52 018882
 		001
----- A 116 186 02 07
アダプタ

これに変更 A 116 186 00 07 		-
21 A 116 186 00 07
アダプタ

ﾌｯﾄﾉｰﾄ解説
[002]
ｴﾝｼﾞﾝNo.以降:
920 10/50 041358
920 12/52 043080
923 10/50 000440
923 12/52 018882
 		001
23 A 000 994 23 35
スナップ・リング 001
25 A 121 186 00 80
シール・リング 001
----- N 000931 006085
ボルト

ﾌｯﾄﾉｰﾄ解説
[003]
ｴﾝｼﾞﾝNo.以前:
920 10/50 031164
920 12/52 030328
923 10/50 000391
923 12/52 004390
 		002
----- N 000931 006191
ボルト

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以降:
920 10/50 031165
920 12/52 030329
923 10/50 000392
923 12/52 004391
 		002
----- N 000931 006088
ボルト

ﾌｯﾄﾉｰﾄ解説
[003]
ｴﾝｼﾞﾝNo.以前:
920 10/50 031164
920 12/52 030328
923 10/50 000391
923 12/52 004390
 		002
----- N 000931 006138
ボルト

ﾌｯﾄﾉｰﾄ解説
[004]
ｴﾝｼﾞﾝNo.以降:
920 10/50 031165
920 12/52 030329
923 10/50 000392
923 12/52 004391
 		002
30 N 000933 006123
ボルト 001
32 N 000137 006204
スプリング・ワッシャ 005
----- N 913002 006005
ナット

これに変更 N 913002 006009 		-
----- N 913002 006009
ナット 004
----- N 000137 006204
スプリング・ワッシャ 005
35 A 180 091 03 12
カム 001
37 N 000912 008005
ボルト

これに変更 N 007984 008003 		-
37 N 007984 008003
ボルト
クランクケースに取り付けるオイル・ポンプ 		001
39 N 000933 008131
ボルト

これに変更 N 304017 008016 		-
39 N 304017 008016
ボルト
クランクケースに取り付けるオイル・ポンプ 		002
41 N 912004 008102
スプリング・ワッシャ
クランクケースに取り付けるオイル・ポンプ 		002
----- A 001 184 90 01
オイル・フィルタ

これに変更 A 002 184 48 01 		-
----- A 002 184 48 01
オイル・フィルタ
KNECHT

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
923 10/50 000438
923 12/52 008886
 		001
----- A 001 184 91 01
オイル・フィルタ
MANN U. HUMMEL

♦ 以下から選択できます A 001 184 90 01

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
923 10/50 000438
923 12/52 008886
 		001
----- A 002 184 48 01
オイル・フィルタ
WITH TEMPERATURE SWITCH
KNECHT

ﾌｯﾄﾉｰﾄ解説
[011]
ｴﾝｼﾞﾝNo.以降:
923 10/50 000439
923 12/52 008887
 		001
----- A 000 184 42 08
カバー
MANN & HUMMEL

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
923 10/50 000438
923 12/52 008886
[402]
NO LONGER AVAILABLE
 		001
----- A 000 184 69 08
カバー
WITH TEMPERATURE SWITCH

ﾌｯﾄﾉｰﾄ解説
[011]
ｴﾝｼﾞﾝNo.以降:
923 10/50 000439
923 12/52 008887
 		001
----- A 003 545 67 24
オートマチック・スイッチ

ﾌｯﾄﾉｰﾄ解説
[011]
ｴﾝｼﾞﾝNo.以降:
923 10/50 000439
923 12/52 008887
 		001
55 A 000 184 26 56
スクリュ・プラグ

ﾌｯﾄﾉｰﾄ解説
[011]
ｴﾝｼﾞﾝNo.以降:
923 10/50 000439
923 12/52 008887
 		001
57 A 601 184 01 32
バルブ

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
923 10/50 000438
923 12/52 008886
 		002
57 A 601 184 01 32
バルブ 001
----- A 002 993 40 01
スプリング

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
923 10/50 000438
923 12/52 008886
 		001
----- A 002 993 46 01
スプリング

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
923 10/50 000438
923 12/52 008886
 		001
----- A 002 993 39 01
スプリング
固定スタンド

ﾌｯﾄﾉｰﾄ解説
[010]
ｴﾝｼﾞﾝNo.以前:
923 10/50 000438
923 12/52 008886
 		001
----- A 002 993 37 01
スプリング
MANN & HUMMEL 		001
65 N 007603 020100
シール・リング 002
67 A 000 184 13 56
スクリュ・プラグ 001
----- A 000 184 26 56
スクリュ・プラグ

ﾌｯﾄﾉｰﾄ解説
[009]
ｴﾝｼﾞﾝNo.以降:
920 10/50 036160
920 12/52 036903
 		001
----- N 007603 014100
シール・リング

ﾌｯﾄﾉｰﾄ解説
[009]
ｴﾝｼﾞﾝNo.以降:
920 10/50 036160
920 12/52 036903
[011]
ｴﾝｼﾞﾝNo.以降:
923 10/50 000439
923 12/52 008887
 		001
----- N 007603 020100
シール・リング 002
76 A 000 184 23 02
ハウジング 001
77 A 000 184 17 80
シール・リング 001
78 A 000 184 32 80
シール・リング 001
81 A 000 184 33 80
シール・リング 001
----- A 000 184 42 25
フィルタ・インサート
KM レベル 500 以前 		001
83 A 181 997 03 41
シール・リング 001
85 A 000 997 25 44
シール・リング 001
87 N 000960 010033
ボルト 001
88 A 000 180 00 09
フィルタ・インサート
501 km 以降、納品内容 		001
89 A 121 184 00 80
シール・リング

これに変更 A 121 184 01 80 		-
89 A 121 184 01 80
シール・リング 001
91 N 000912 008019
ボルト

これに変更 N 000912 008203 		-
91 N 000912 008203
ボルト 002
93 N 000912 008066
ボルト 001
95 N 000433 008406
ウインドウ 003
----- A 181 990 01 68
コネクタ 001
----- N 007603 010100
シール・リング 001
100 A 114 180 02 15
プレッシャ・リリーフ・バルブ 001
102 A 127 993 02 01
スプリング 001
103 A 321 181 00 42
ピストン 001
----- N 000472 012000
スナップ・リング

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以前:
920 10/50 020546
920 12/52 018832
923 10/50 000037
923 12/52 000576
 		001
105 N 073123 012300
スナップ・リング

ﾌｯﾄﾉｰﾄ解説
[015]
ｴﾝｼﾞﾝNo.以降:
920 10/50 020547
920 12/52 018833
923 10/50 000038
923 12/52 000577
 		001
107 A 130 180 00 56
コネクタ 001
109 N 007603 024105
シール・リング 001
----- A 114 995 00 32
クランプ

これに変更 A 130 995 00 32
• +001 N 000912 006002 		-
124 A 130 995 00 32
クランプ

これに変更 A 129 995 00 32 		-
124 A 129 995 00 32
クランプ 001
125 N 000933 006089
ボルト 001
----- N 000912 006002
ボルト
TO 130 995 00 32 		001
----- A 130 188 00 53
スペーサ・チューブ

これに変更 A 130 995 00 32
• +001 N 000912 006002 		-
----- A 114 586 00 18
リペア・キット 001
135 A 116 180 12 94
ダンパ 001
137 A 114 180 09 27
オイル・ライン 001
----- A 114 187 12 82
ホース 001
141 A 130 187 02 40
ホルダー 001
143 A 130 187 00 53
スペーサ・チューブ 001
