一覧

R4 ガソリン・エンジン M271 DE18 EVO
271.860 => M271 DE18 EVO

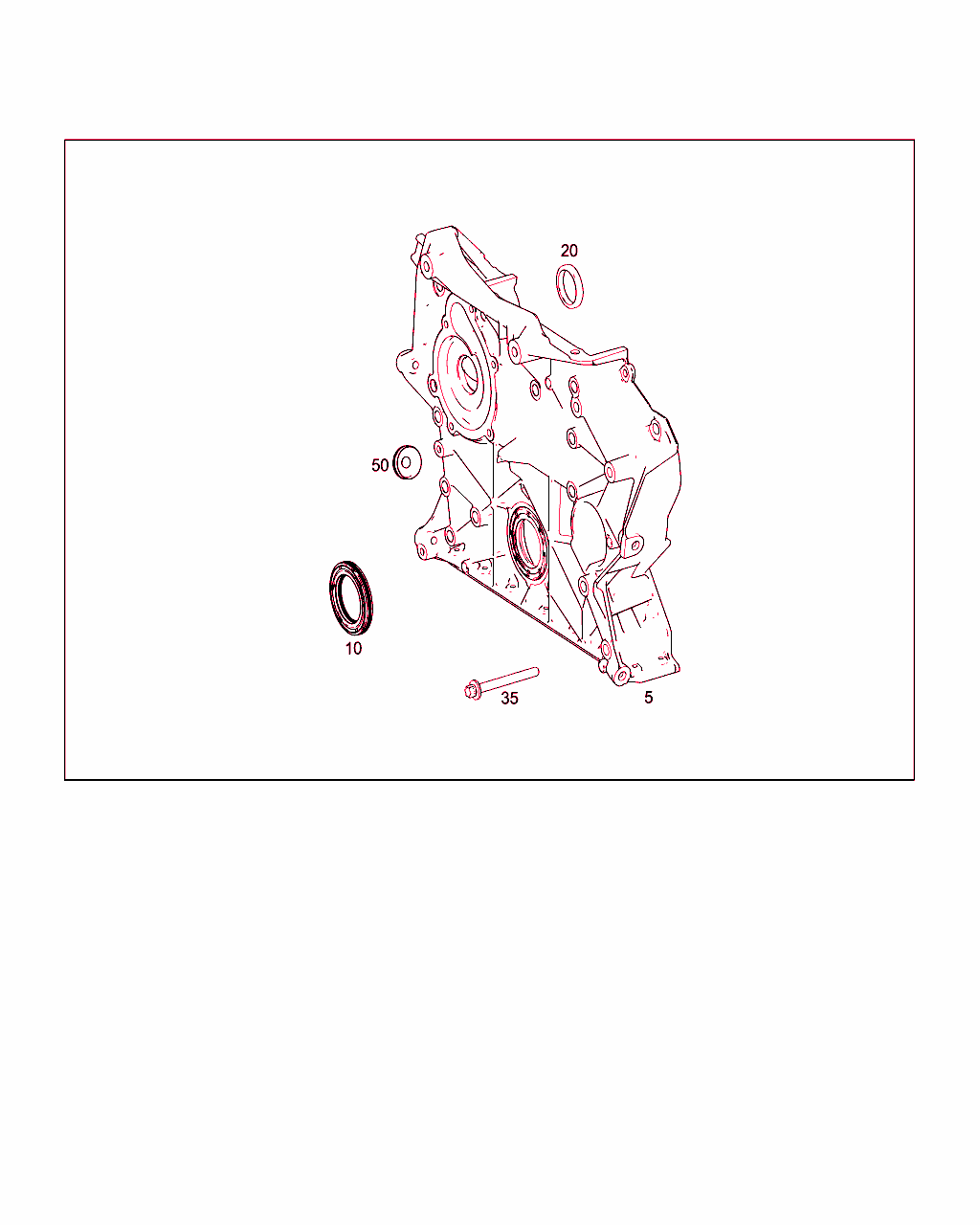

Schema

B01030000306.090508

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 271 010 04 33
タイミングケース

これに変更 A 271 010 78 01

ﾌｯﾄﾉｰﾄ解説
[006]
次のエンジン以前の場合は、旧部品番号を使用します。

[007]まで ｴﾝｼﾞﾝ: 30515226 => まで 日付: 10/05/2012
[008]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 18/07/2012
 		001
5 A 271 010 78 01
タイミングケース 001
10 A 023 997 84 47
シールリング
クランクシャフト前部 		001
20 A 017 997 50 45
シールリング
シリンダ・ブロックに取り付けるタイミング・ケース 		001
35 N 000000 003395
6角丸頭ボルト
シリンダ・ブロックに取り付けるタイミング・ケース
M8X75 		009
35 N 910143 008011
6角丸頭ボルト
シリンダ・ブロックに取り付けるタイミング・ケース
M8X90 		002
50 A 000 997 62 20
キャップ
チェーン・テンショナの取付け用開口部 		001
