R4 ガソリン・エンジン M271 DE18 EVO
271.860 => M271 DE18 EVO

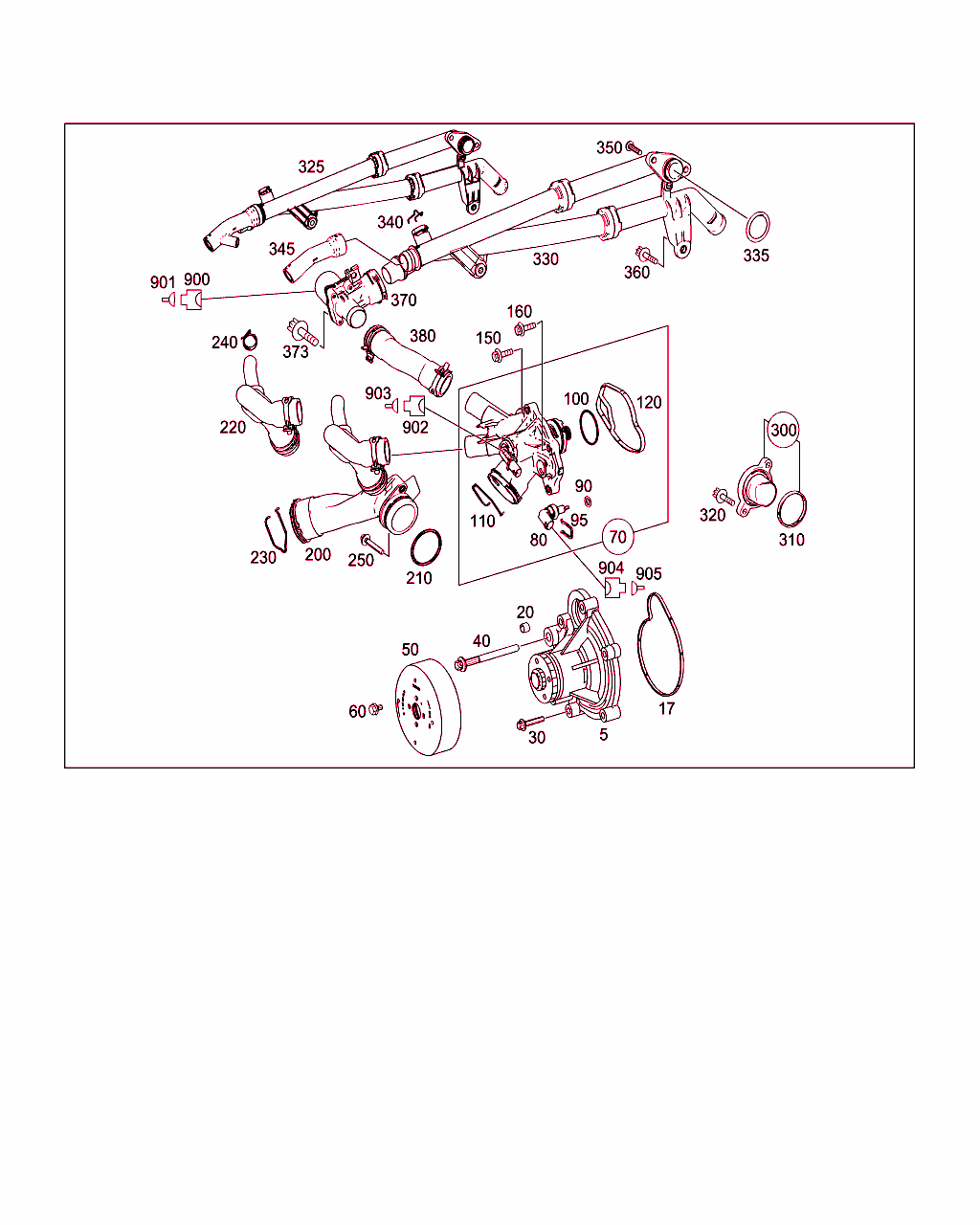

Schema

B20015000515.120801

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 271 200 04 01
ウォータポンプ

これに変更 A 271 200 10 01

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
5 A 271 200 10 01
ウォータポンプ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
17 A 271 203 02 80
シーリング・リング
タイミング・ケースに取り付けるウォータ・ポンプ 		001
20 A 601 992 04 25
テンション・スリーブ
タイミング・ケースに取り付けるウォータ・ポンプ 		001
30 N 000000 001119
6角丸頭ボルト
タイミング・ケースに取り付けるウォータ・ポンプ
M6X33 		005
40 N 910143 008011
6角丸頭ボルト
タイミング・ケースに取り付けるウォータ・ポンプ
M8X90 		001
50 A 271 202 02 10
ベルト・プーリ
ウォータ・ポンプ・ドライブ 		001
60 N 000000 004310
6角ボルト
ウォータ・ポンプに取り付けるベルト・プーリ
M6X10 		004
70 A 271 200 01 15
サーモスタット
90 度

これに変更 A 271 200 02 15

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[003]まで ｴﾝｼﾞﾝ: 30148602 => まで 日付: 22/09/2010
[004]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 15/12/2010
 		001
70 A 271 200 02 15
サーモスタット
90 度

これに変更 A 271 200 03 15

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
70 A 271 200 03 15
サーモスタット
90 度 		001
80 A 004 153 97 28
温度センサ

これに変更 A 000 905 06 00 		001
80 A 000 905 06 00
温度センサ

これに変更 A 099 905 37 00 		001
80 A 099 905 37 00
温度センサ

これに変更 A 000 905 61 02 		001
80 A 000 905 61 02
温度センサ 001
90 A 022 997 98 48
シールリング 001
95 A 008 988 91 78
クリップ 001
100 A 020 997 44 45
Oリング
39 X 2MM 		001
110 A 000 993 08 02
キャッチ・スプリング 001
120 A 271 203 04 80
エラストマ成形シーリング 001
150 N 910143 006006
6角丸頭ボルト
シリンダ・ヘッドのサーモスタット
M6X40 		002
160 N 000000 003648
6角丸頭ボルト
サーモスタットをファイヤウォール・カバーに
M6X25 		003
200 A 271 200 20 56
コネクティング・ピース
クーラント排水口 		001
210 A 029 997 21 48
シールリング 001
220 A 271 200 25 52
ホース
コネクティング・ピースをオルタネータに 		001
230 A 007 993 28 01
スプリング
43 MM 		001
240 A 005 997 01 90
ホース・クランプ
14-24 MM 		001
250 N 910143 006005
6角丸頭ボルト
コネクティング・ピースをタイミング・ケースに
M6X35 		002
300 A 271 200 00 41
カバー
右シリンダー・ブロックに 		001
310 A 001 997 55 41
シールリング 001
320 N 910143 006003
6角丸頭ボルト
カバー / シリンダ・ブロック
M6X25 		002
325 A 271 200 26 52
フィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20120315カナダ仕様
[494]19951002カリフォルニア仕様
20100120米国仕様
 		001
330 A 271 200 24 52
ライン
フィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20120315カナダ仕様
[494]19951002カリフォルニア仕様
20100120米国仕様
 		001
335 A 021 997 68 45
Oリング
22X3 		001
340 A 007 993 40 01
キャッチ・スプリング
8.8 MM 		001
345 A 271 018 13 82
ブリーダ・ホース
シリンダ・ブロック・ベンチレーション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20120315カナダ仕様
[494]19951002カリフォルニア仕様
20100120米国仕様
 		001
350 A 001 984 68 29
6角丸頭ボルト
フィード・ラインをシリンダ・ヘッド・カバーに
6X25 		002
360 A 001 984 68 29
6角丸頭ボルト
フィード・ラインをシリンダ・ヘッド・カバーに
6X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20120315カナダ仕様
[494]19951002カリフォルニア仕様
20100120米国仕様
 		001
360 N 910143 006003
6角丸頭ボルト
フィード・ラインをシリンダ・ヘッド・カバーに
M6X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20120315カナダ仕様
[494]19951002カリフォルニア仕様
20100120米国仕様
 		001
360 N 000000 003515
6角丸頭ボルト
フィード・ラインをシリンダ・ヘッド・カバーに
6X45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20100120米国仕様
 		001
370 A 271 203 01 64
バルブ 001
373 N 910143 006001
6角丸頭ボルト
ホルダ/バルブ
M6X16 		001
380 A 271 203 02 82
ホース
サーモスタットへのバルブ 		001
900 A 022 545 19 26
クラッチ・ハウジング
ヒータ・シャットオフ・バルブ
2-PIN MLK1.2;Y16/2

これに変更 A 029 545 10 26 		001
900 A 029 545 10 26
クラッチ・ハウジング
ヒータ・シャットオフ・バルブ
2-PIN MLK1.2;Y16/2 		001
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
901 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
902 A 022 545 19 26
クラッチ・ハウジング
サーモスタット
2-PIN MLK1.2;Y88

これに変更 A 029 545 10 26 		001
902 A 029 545 10 26
クラッチ・ハウジング
サーモスタット
2-PIN MLK1.2;Y88 		001
903 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
903 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
903 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
904 A 210 540 20 81
ハウジング
水温センサ
2-PIN MQS;B11/4
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-A12-B09
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20100120米国仕様
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
[B09]20091007マグネット・クラッチ付きエアコン・コンプレッサ
 		001
904 A 006 540 36 81
ソケット・ハウジング
水温センサ
2-PIN MQS;B11/4
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12/B09/494+B09/494
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
[B09]20091007マグネット・クラッチ付きエアコン・コンプレッサ
[494]19951002カリフォルニア仕様
20100120米国仕様
 		001
905 A 014 545 25 26
コンタクト・ソケット NB
905 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM 		NB
