一覧

V型8気筒ガソリン・エンジンM278 DELA 46
278.929 => M278 DE 46 LA

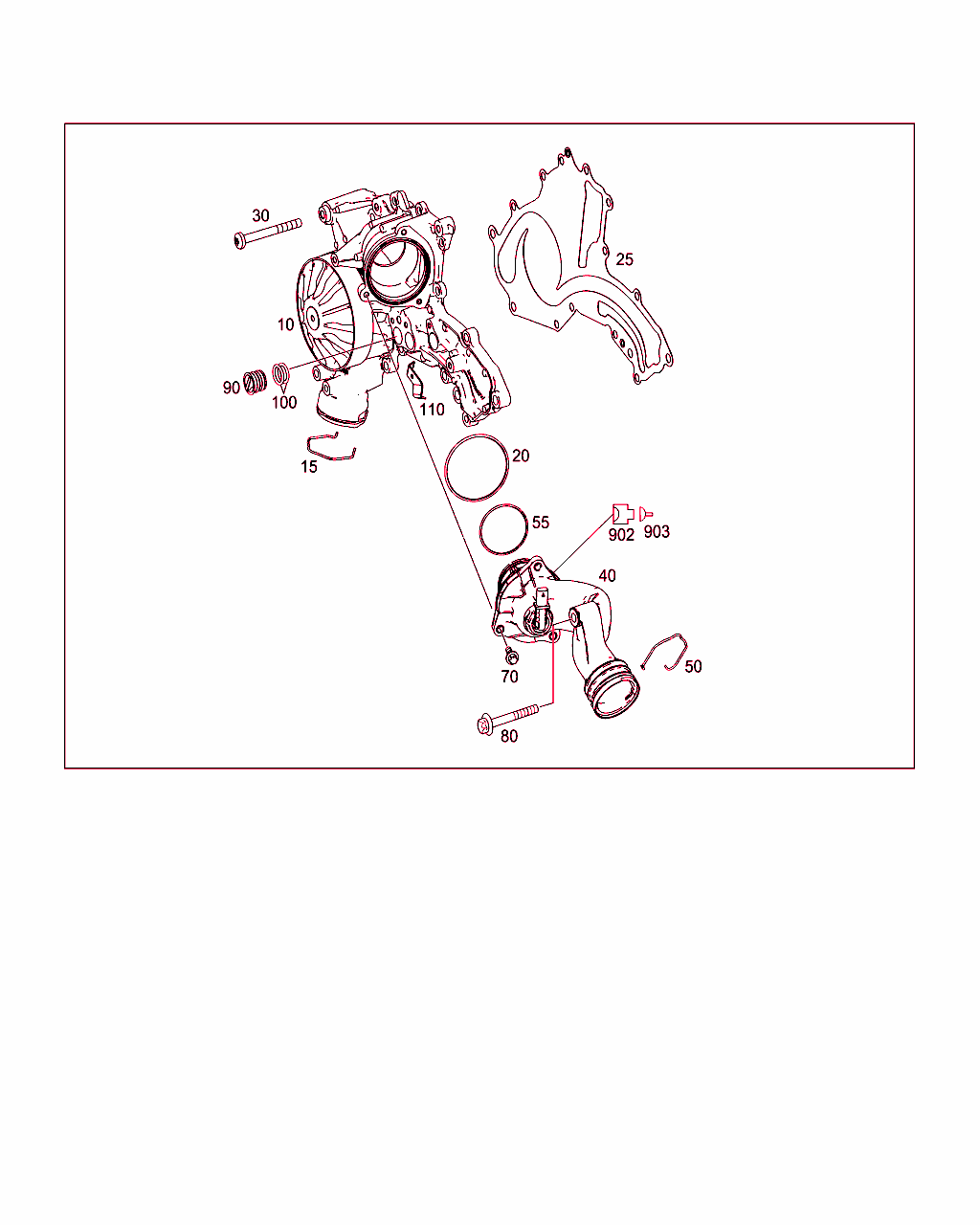

Schema

B20015000527.120801

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 278 200 00 07
クーラント・ポンプ

[002]から ｴﾝｼﾞﾝ: 30222248 => から 日付: 02/07/2014

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 278 200 12 01
ウォータポンプ

[003]まで ｴﾝｼﾞﾝ: 30222247 => まで 日付: 02/07/2014
[004]から ｴﾝｼﾞﾝ: 30001034 => から 日付: 24/08/2010

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 278 200 05 01
ウォータポンプ

これに変更 A 278 200 12 01

[003]まで ｴﾝｼﾞﾝ: 30222247 => まで 日付: 02/07/2014
[004]から ｴﾝｼﾞﾝ: 30001034 => から 日付: 24/08/2010

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
15 A 000 993 12 02
キャッチ・スプリング
SCB36 46.4MM 		001
20 A 278 201 02 80
エラストマ成形シーリング 001
25 A 278 201 01 80
単層メタル・シール
タイミング・ケース・カバーまたはシリンダ・ブロックに取り付けるウォータ・ポンプ

これに変更 A 278 201 03 80

ﾌｯﾄﾉｰﾄ解説
[011]
次のエンジン以前の場合は、旧部品番号を使用します。

[012]まで ｴﾝｼﾞﾝ: 30268418 => まで 日付: 30/03/2015
 		001
25 A 278 201 03 80
単層メタル・シール
タイミング・ケース・カバーまたはシリンダ・ブロックに取り付けるウォータ・ポンプ 		001
30 N 000000 001433
6角丸頭ボルト
タイミング・ケース・カバーまたはシリンダ・ブロックに取り付けるウォータ・ポンプ
M8X80 		004
30 N 000000 006376
6角丸頭ボルト
タイミング・ケースに取り付けるウォータ・ポンプ
M7X25 		011
40 A 278 200 07 15
サーモスタット

これに変更 A 278 200 08 15
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F218
ｺｰﾄﾞ日付指定名称
[F218]20070814モデル218
 		001
40 A 278 200 08 15
サーモスタット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F218
ｺｰﾄﾞ日付指定名称
[F218]20070814モデル218
 		001
50 A 000 993 12 02
キャッチ・スプリング
サーモスタット
SCB36 46.4MM 		001
55 A 022 997 64 45
Oリング
サーモスタット 		001
70 N 910143 006002
6角丸頭ボルト
サーモスタット/ウォータ・ポンプ
M6X20 		003
80 N 910143 006006
6角丸頭ボルト
サーモスタットをオイル・フィルタ・ハウジングに
M6X40 		001
90 A 278 201 01 03
ウォータ・ポンプ・カバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		002
100 A 023 997 44 45
Oリング
カバーに
11.2X2 		004
902 A 022 545 19 26
クラッチ・ハウジング
ヒータ・エレメント
2-PIN MLK1.2;R48/1

これに変更 A 029 545 10 26 		001
902 A 029 545 10 26
クラッチ・ハウジング
ヒータ・エレメント
2-PIN MLK1.2;R48/1 		001
903 A 002 982 57 26
コンタクト・インサート NB
903 A 000 982 27 26
圧着ソケット・コンタクト
0.1-0.22 MM2 MLK1.2S 		NB
903 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
903 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
903 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
903 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
