一覧

V型8気筒ガソリン・エンジンM278 DELA 46
278.929 => M278 DE 46 LA

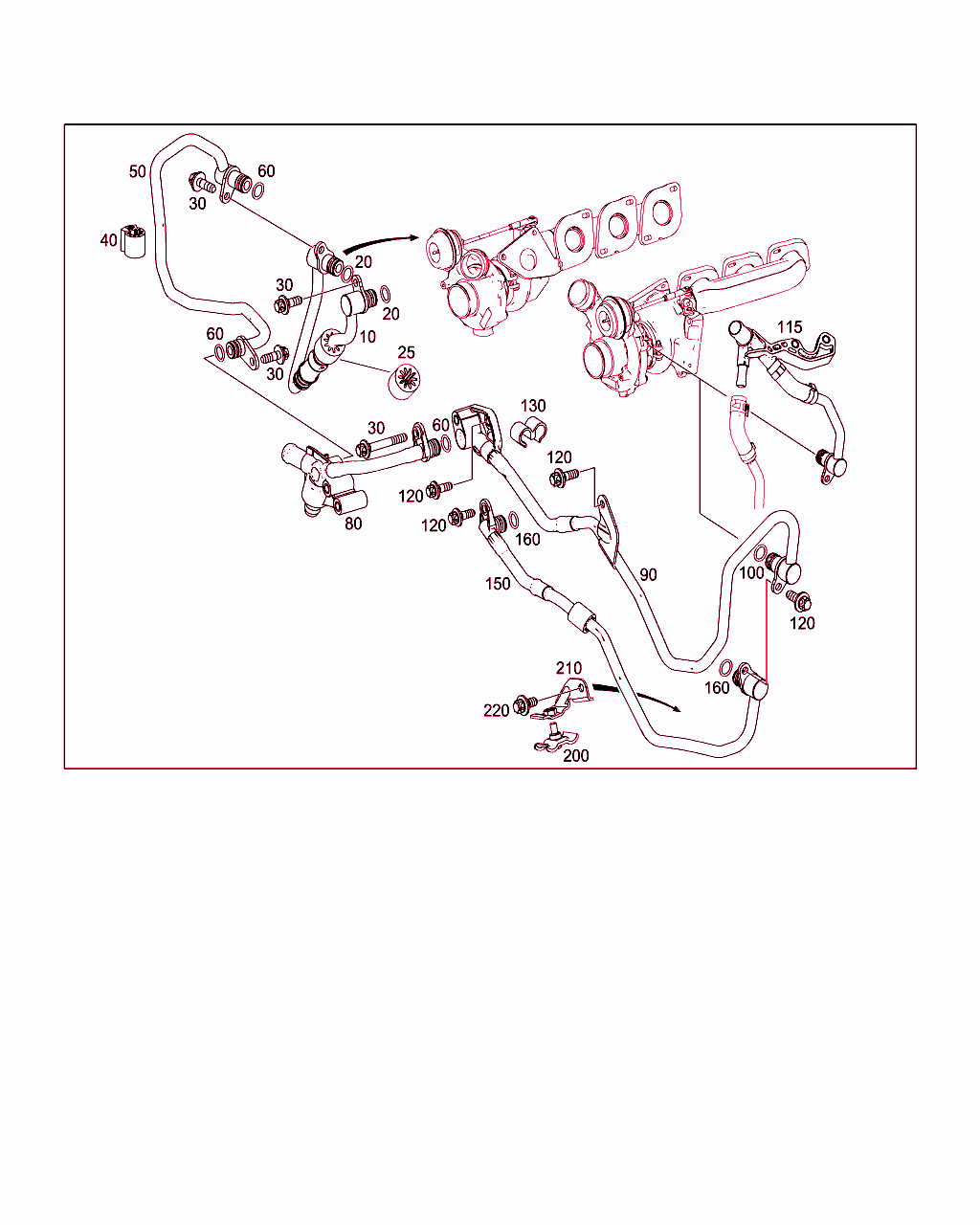

Schema

B20140000001.140122

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 278 200 08 00
クーラント・ライン
右フィード・ライン 		001
10 A 278 200 19 51
クーラント・ライン
右フィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
20 A 023 997 44 45
Oリング
11.2X2 		004
25 A 000 992 06 80
リング 001
30 N 000000 002193
6角丸頭ボルト
ウォータ・ラインをターボチャージャに、右側
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217+ME04/F222+ME04
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[ME04]20090122ハイブリッド・ドライブ 20KW バリエーション
[F222]20080718モデル222
 		004
30 N 910143 006006
6角丸頭ボルト
ウォータ・ラインをターボチャージャに、右側
M6X40
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ME04+F217/-ME04+F222
ｺｰﾄﾞ日付指定名称
[ME04]20090122ハイブリッド・ドライブ 20KW バリエーション
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		003
40 A 000 997 92 44
スペーサ・リング
ウォータ・ラインをターボチャージャに 		001
50 A 278 200 08 51
クーラント・ライン
右リターン・ライン

[006]まで ｴﾝｼﾞﾝ: => まで 日付: 30/04/2013
[022]から ｴﾝｼﾞﾝ: 30001034 => から 日付: 24/08/2010
 		001
50 A 278 200 18 51
クーラント・ライン
右リターン・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
50 A 278 200 32 51
クーラント・ライン
右リターン・ライン

これに変更 A 278 200 18 51
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
60 A 023 997 44 45
Oリング
11.2X2 		004
80 A 278 200 13 51
クーラント・ライン
リターン・ライン、左側

これに変更 A 278 200 01 00

ﾌｯﾄﾉｰﾄ解説
[011]
次のエンジン以前の場合は、旧部品番号を使用します。

[026]まで ｴﾝｼﾞﾝ: 30351539 => まで 日付: 25/04/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
80 A 278 200 01 00
クーラント・ライン
リターン・ライン、左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
90 A 278 200 17 51
クーラント・ライン
リターン・ライン、左側

これに変更 A 278 200 02 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
90 A 278 200 07 51
クーラント・ライン
リターン・ライン、左側

[028]から ｴﾝｼﾞﾝ: => から 日付: 31/08/2010
[029]まで ｴﾝｼﾞﾝ: => まで 日付: 16/11/2017

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
90 A 278 200 02 00
クーラント・ライン
リターン・ライン、左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
100 A 023 997 44 45
Oリング
リターン・ライン、左側
11.2X2 		004
120 N 910143 006001
6角丸頭ボルト
左ターボ・チャージャ
M6X16 		001
120 N 910143 006001
6角丸頭ボルト
クーラント・リターン・ライン固定部、左側
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F166-ME04
ｺｰﾄﾞ日付指定名称
[F166]20070814モデル 166
[ME04]20090122ハイブリッド・ドライブ 20KW バリエーション
 		003
120 N 000000 002193
6角丸頭ボルト
クーラント・リターン・ライン固定部、左側
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217+ME04/F222+ME04
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[ME04]20090122ハイブリッド・ドライブ 20KW バリエーション
[F222]20080718モデル222
 		003
120 N 910143 006001
6角丸頭ボルト
ウォータ・ポンプに取り付けるクーラント・ライン
M6X16;.
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ME04
ｺｰﾄﾞ日付指定名称
[ME04]20090122ハイブリッド・ドライブ 20KW バリエーション
 		001
120 N 000000 002193
6角丸頭ボルト
ウォータ・ポンプに取り付けるクーラント・ライン
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217+ME04/F222+ME04
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[ME04]20090122ハイブリッド・ドライブ 20KW バリエーション
[F222]20080718モデル222
 		001
120 N 910143 006001
6角丸頭ボルト
ウォータ・ラインをターボチャージャに、右側
M6X16 		001
130 A 000 995 79 75
スペーサ 001
150 A 278 200 00 51
クーラント・ライン
左フィード・ライン

これに変更 A 278 200 09 00

[022]から ｴﾝｼﾞﾝ: 30001034 => から 日付: 24/08/2010
[035]まで ｴﾝｼﾞﾝ: 30358441 => まで 日付: 20/09/2017

ﾌｯﾄﾉｰﾄ解説
[011]
次のエンジン以前の場合は、旧部品番号を使用します。
 		001
150 A 278 200 09 00
クーラント・ライン
左フィード・ライン

[022]から ｴﾝｼﾞﾝ: 30001034 => から 日付: 24/08/2010
 		001
160 A 023 997 44 45
Oリング
11.2X2 		004
200 A 000 995 20 32
クランプ
クーラント・ライン固定部 		001
210 A 278 236 03 40
ホルダー
リターン・クーラント・ライン 		001
220 N 910143 006000
6角丸頭ボルト
ターボ・チャージャのブラケット
M6X12 		001
