一覧

V型8気筒ガソリン・エンジンM278 DELA 46
278.929 => M278 DE 46 LA

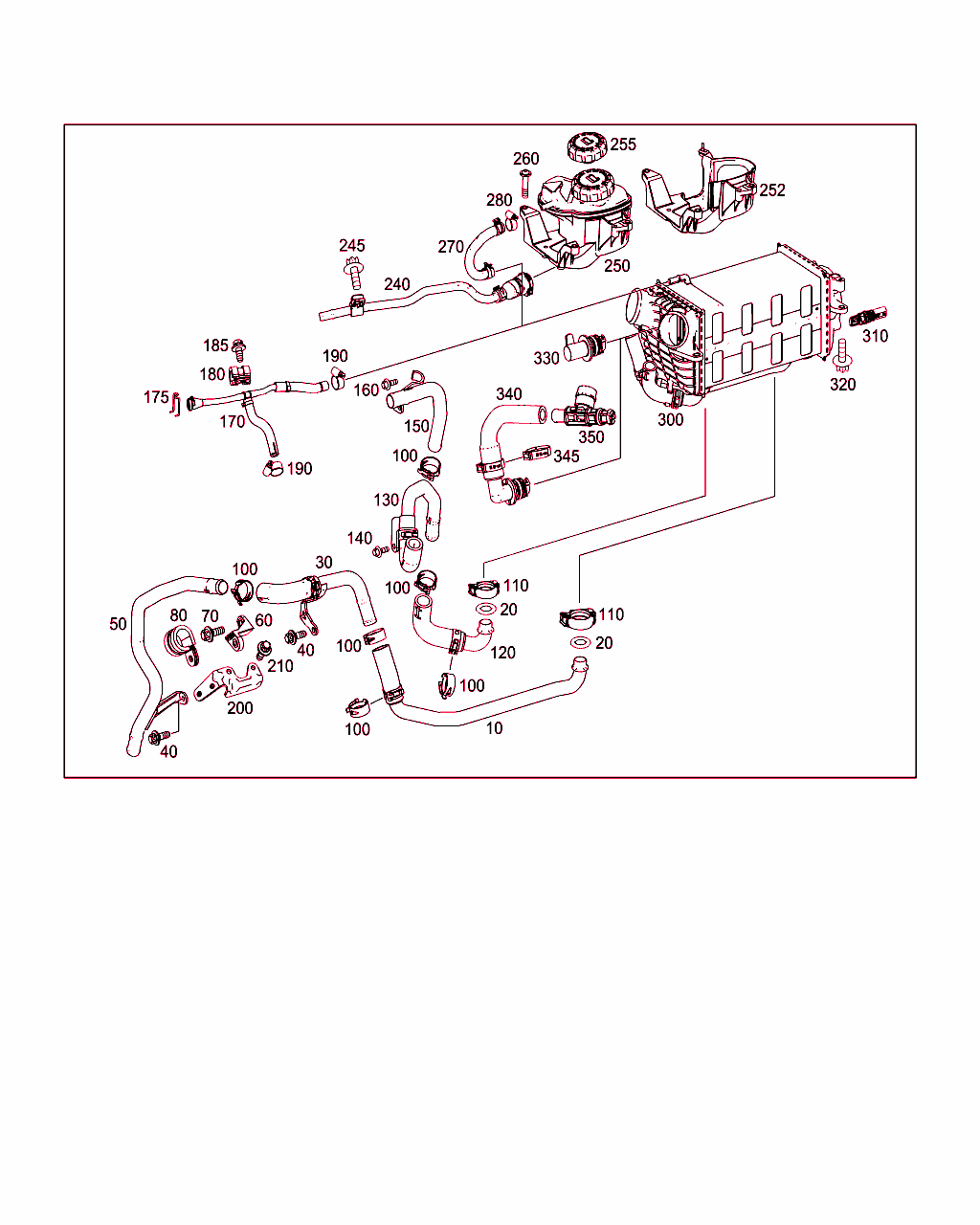

Schema

B20200000003.180207

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 278 200 06 51
クーラント・ライン
フィード 		001
20 A 006 997 27 48
Oリング
フィード・ラインおよびリターン・ラインをインタークーラに 		002
30 A 278 200 16 52
フィード・ライン
フィード・ライン

これに変更 A 278 200 20 52
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
30 A 278 200 20 52
フィード・ライン
フィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
40 N 910143 006001
6角丸頭ボルト
フィード・ラインをタイミング・ケースに
M6X16 		001
40 N 910143 006001
6角丸頭ボルト
フィード・ラインをタイミング・ケースに、下部
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
50 A 278 200 18 52
フィード・ライン
クーラント・ポンプに

[038]まで ｴﾝｼﾞﾝ: => まで 日付: 09/08/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
50 A 278 200 32 52
フィード・ライン
クーラント・ポンプに

[039]から ｴﾝｼﾞﾝ: => から 日付: 31/01/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
60 A 278 201 00 40
ホルダー
フィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217+M005/F222+M005
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[M005]199606254 マチック・ドライブ車
200708284 マチック搭載車/全輪駆動車
[F222]20080718モデル222
 		001
60 A 278 201 00 40
ホルダー
フィード・ライン 		001
70 N 000000 006365
6角丸頭ボルト
ブラケット固定用ツール
M6X16

ﾌｯﾄﾉｰﾄ解説
[018]
モデル218には適用されません。
[040]
モデル212には適用されません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217+M005/F222+M005
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[M005]199606254 マチック・ドライブ車
200708284 マチック搭載車/全輪駆動車
[F222]20080718モデル222
 		001
70 N 910143 006000
6角丸頭ボルト
ブラケットに取り付けるクランプ
M6X12 		001
80 N 000000 000324
クランプ
ライン固定用ツール 		001
100 A 230 995 01 05
タイプ・クリップ
24.0/26.8 MM 		007
110 A 278 205 00 40
ホルダー
フィード・ラインおよびリターン・ラインをインタークーラに 		002
120 A 278 200 05 51
クーラント・ライン
リターン 		001
130 A 278 200 03 52
クーラント・ライン
リターン

これに変更 A 278 200 14 52 		001
130 A 278 200 14 52
リターン・ライン 001
140 N 910143 006001
6角丸頭ボルト
タイミング・ケースに取り付けるリターン・ライン
M6X16 		001
150 A 278 200 05 52
リターン・ライン

[044]まで ｴﾝｼﾞﾝ: 30017532 => まで 日付: 25/08/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
150 A 278 200 15 52
リターン・ライン

[045]から ｴﾝｼﾞﾝ: 30017533 => から 日付: 25/08/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
160 N 910143 006001
6角丸頭ボルト
リターン・ラインをオイル・フィルタ・ハウジングに
M6X16 		001
170 A 278 203 04 17
ブリーダ・ライン
タイミング・ケースおよびインタークーラに

[048]まで ｴﾝｼﾞﾝ: => まで 日付: 14/12/2012
 		001
175 A 007 993 40 01
キャッチ・スプリング
ベンチレーション・ラインに
8.8 MM

[048]まで ｴﾝｼﾞﾝ: => まで 日付: 14/12/2012
 		001
180 N 000000 001045
クランプ
ベンチレーション・ライン固定用ツール
10/15

[048]まで ｴﾝｼﾞﾝ: => まで 日付: 14/12/2012
 		001
185 N 910143 006000
6角丸頭ボルト
ベンチレーション・ライン固定用ツール
M6X12

[049]まで ｴﾝｼﾞﾝ: 30125571 => まで 日付: 28/05/2013
 		001
185 N 000000 006341
6角丸頭ボルト
ベンチレーション・ライン固定用ツール

[050]から ｴﾝｼﾞﾝ: 30125572 => から 日付: 28/05/2013
 		001
190 A 140 995 01 05
タイプ・クリップ
ベント・ラインをインタークーラに
14.7-16.5 MM/ 12 MM

[051]から ｴﾝｼﾞﾝ: => から 日付: 28/02/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -152-153-421-F218-F292/-152-153-421-F218+421
ｺｰﾄﾞ日付指定名称
[152]19960529グッド・セーフティ・アクション / ブレーキ・プロトコル
20110901高温/低温セパレーション
20111010高温/低温セパレーション
[153]19960529UT　スペシャル・コントロール・コンポーネント
20111019アフタ・ランニング冷却、エンジンM278
[421]201105069速オートマチック・トランスミッション
[F218]20070814モデル218
[F292]20130704モデル292
 		001
190 N 000000 000665
クランプ
ベント・ラインをインタークーラに
12-22 MM

[052]まで ｴﾝｼﾞﾝ: => まで 日付: 28/02/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -152-153-421-F218-F292/-152-153-421-F218+421
ｺｰﾄﾞ日付指定名称
[152]19960529グッド・セーフティ・アクション / ブレーキ・プロトコル
20110901高温/低温セパレーション
20111010高温/低温セパレーション
[153]19960529UT　スペシャル・コントロール・コンポーネント
20111019アフタ・ランニング冷却、エンジンM278
[421]201105069速オートマチック・トランスミッション
[F218]20070814モデル218
[F292]20130704モデル292
 		001
200 A 278 236 11 40
ホルダー
低圧ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487+F217/487+F222
ｺｰﾄﾞ日付指定名称
[487]20070502ABC サスペンション (アクティブ・ボディ・コントロール)
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
210 N 910143 006001
6角丸頭ボルト
ブラケット固定用ツール
M6X16

[054]まで ｴﾝｼﾞﾝ: => まで 日付: 30/04/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		002
210 N 910143 006001
6角丸頭ボルト
ブラケット固定用ツール
M6X16

[053]から ｴﾝｼﾞﾝ: => から 日付: 30/04/2014
[055]まで ｴﾝｼﾞﾝ: => まで 日付: 30/05/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487+F217/487+F222
ｺｰﾄﾞ日付指定名称
[487]20070502ABC サスペンション (アクティブ・ボディ・コントロール)
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		002
210 N 910143 006001
6角丸頭ボルト
ブラケット固定用ツール
M6X16

[037]から ｴﾝｼﾞﾝ: => から 日付: 30/05/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487+F217/487+F222
ｺｰﾄﾞ日付指定名称
[487]20070502ABC サスペンション (アクティブ・ボディ・コントロール)
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		002
210 N 910143 006000
6角丸頭ボルト
ブラケットに取り付けるリターン・ライン
M6X12

[006]まで ｴﾝｼﾞﾝ: => まで 日付: 30/04/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
210 N 910143 006000
6角丸頭ボルト
ブラケットに取り付けるリターン・ライン
M6X12

[013]から ｴﾝｼﾞﾝ: => から 日付: 30/04/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
240 A 278 203 01 03
クーラント・ライン
クーラント・エクスパンション・タンクに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
250 A 278 200 03 85
エクスパンション・タンク
インタークーラーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
250 A 278 200 02 85
エクスパンション・タンク
インタークーラーに

これに変更 A 278 200 03 85

ﾌｯﾄﾉｰﾄ解説
[011]
次のエンジン以前の場合は、旧部品番号を使用します。

[066]まで ｴﾝｼﾞﾝ: => まで 日付: 30/03/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
255 A 210 501 06 15
キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
260 A 001 984 68 29
6角丸頭ボルト
ウォータ・タンクをインタークーラに
6X25 		003
270 A 278 203 14 17
ブリーダ・ライン
ウォータ・タンクをインタークーラに

[039]から ｴﾝｼﾞﾝ: => から 日付: 31/01/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F217/F222
ｺｰﾄﾞ日付指定名称
[F217]20090527モデル・シリーズ 217
20090604モデル・シリーズ 217
[F222]20080718モデル222
 		001
280 A 140 995 01 05
タイプ・クリップ
ベンチレーション・ホースに
14.7-16.5 MM/ 12 MM 		001
300 A 278 090 04 14
インタークーラ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F166-F292
ｺｰﾄﾞ日付指定名称
[F166]20070814モデル 166
[F292]20130704モデル292
 		001
310 A 276 905 00 00
温度センサ
インタクーラ 		001
320 N 910143 006002
6角丸頭ボルト
インタークーラをブースト・エア・ディストリビュータ・ラインに
M6X20 		004
320 N 000000 003648
6角丸頭ボルト
ブースト・エア・マニホールドをブースト・エア・ディストリビュータ・ラインに
M6X25 		004
330 A 278 010 60 01
ブリーダ・ライン
インタークーラーに 		001
350 Q 0000000001
重要情報
部品参照:
KG 52 TU 140

ﾌｯﾄﾉｰﾄ解説
[073]
バルブはダンパフィルタの供給範囲に含まれています
 		001
