一覧

V型6気筒ガソリン・エンジンM276 DE35
276.952 => M276 DE35

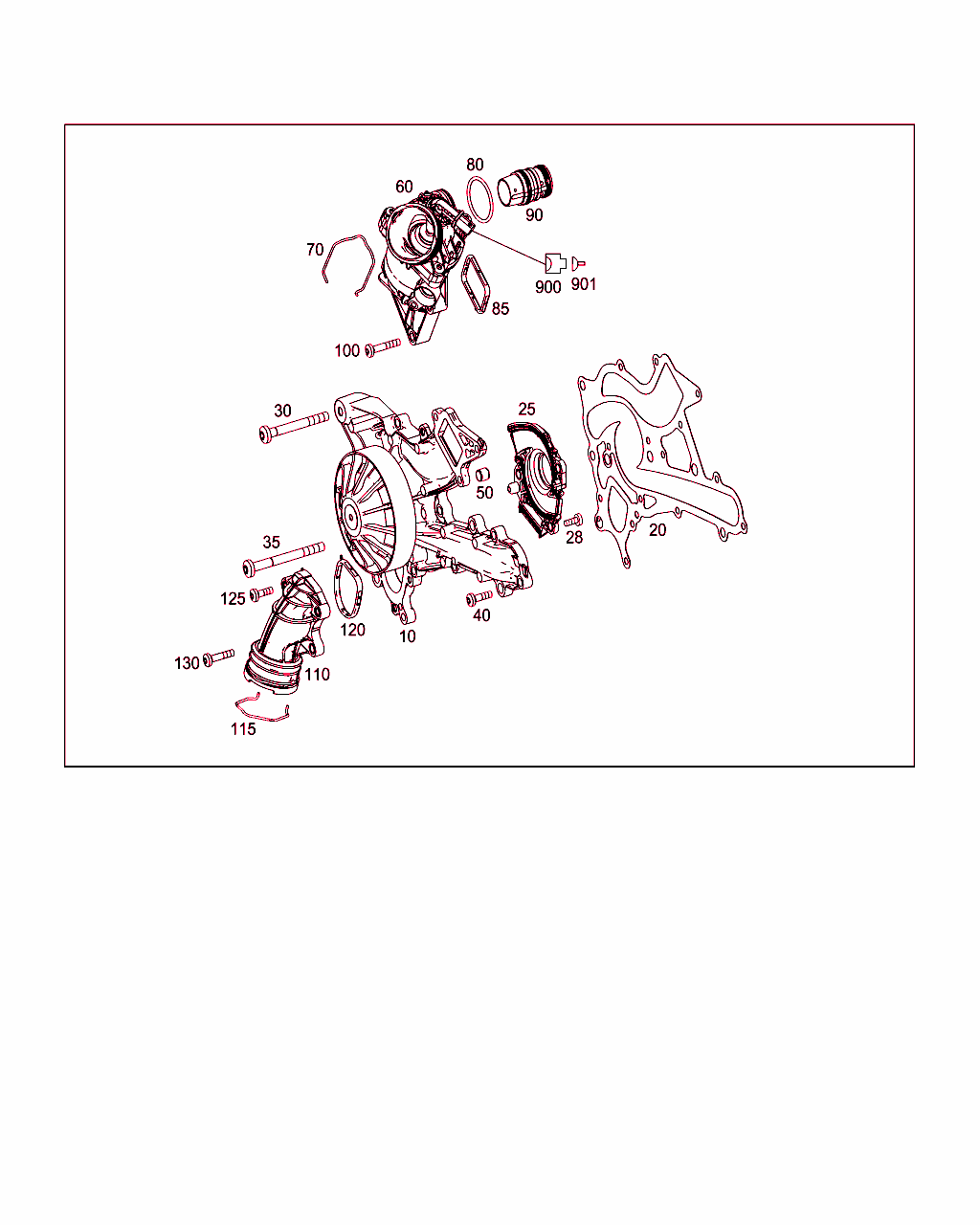

Schema

B20015000528.110825

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 276 200 13 01
ウォータポンプ

[002]から ｴﾝｼﾞﾝ: 30022369 => から 日付: 03/06/2011
[003]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 276 200 04 01
ウォータポンプ

[004]まで ｴﾝｼﾞﾝ: 30022368 => まで 日付: 03/06/2011

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
20 A 276 201 00 80
単層メタル・シール
タイミング・ケース・カバーまたはシリンダ・ブロックに取り付けるウォータ・ポンプ

これに変更 A 276 201 07 80

ﾌｯﾄﾉｰﾄ解説
[005]
次のエンジン以前の場合は、旧部品番号を使用します。

[006]まで ｴﾝｼﾞﾝ: 30805438 => まで 日付: 10/02/2015
[007]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 28/11/2016
 		001
20 A 276 201 07 80
単層メタル・シール
タイミング・ケース・カバーまたはシリンダ・ブロックに取り付けるウォータ・ポンプ 		001
25 A 276 201 06 03
ウォータ・ポンプ・カバー

これに変更 A 276 201 02 03

[008]まで ｴﾝｼﾞﾝ: 30621616 => まで 日付: 08/01/2014
[009]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 16/11/2014
 		001
25 A 276 201 02 03
ウォータ・ポンプ・カバー

[008]まで ｴﾝｼﾞﾝ: 30621616 => まで 日付: 08/01/2014
[009]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 16/11/2014
 		001
25 A 276 201 07 03
ハウジング・カバー

[010]から ｴﾝｼﾞﾝ: 30621617 => から 日付: 08/01/2014
[011]から ｴﾝｼﾞﾝ: 1 => から 日付: 16/11/2014
 		001
28 A 004 990 44 12
ボルト
カバー/ウォータ・ポンプ 		003
30 N 000000 003967
6角丸頭ボルト
タイミング・ケース・カバーまたはシリンダ・ブロックに取り付けるウォータ・ポンプ
M8X75 		004
35 N 000000 002252
6角丸頭ボルト
ウォータ・ポンプをクランクケースに 		001
40 N 000000 002770
6角丸頭ボルト
タイミング・ケースに取り付けるウォータ・ポンプ 		006
50 A 668 992 00 25
スリーブ
ウォータ・ポンプ下側

[012]から ｴﾝｼﾞﾝ: 30500381 => から 日付: 28/06/2013
[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 30/12/2013
 		002
50 A 102 991 03 41
ガイドブッシュ
ウォータ・ポンプ下側

[014]まで ｴﾝｼﾞﾝ: 30500380 => まで 日付: 28/06/2013
 		002
60 A 276 200 01 15
サーモスタット

これに変更 A 276 200 05 15

ﾌｯﾄﾉｰﾄ解説
[005]
次のエンジン以前の場合は、旧部品番号を使用します。

[015]まで ｴﾝｼﾞﾝ: 30524463 => まで 日付: 02/08/2013
[016]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 15/10/2014
 		001
60 A 276 200 05 15
サーモスタット 001
70 A 000 993 12 02
キャッチ・スプリング
サーモスタット
SCB36 46.4MM 		001
80 A 021 997 92 45
Oリング
サーモスタット 		001
85 A 276 201 06 80
エラストマ成形シーリング 001
90 A 276 203 00 02
クーラント・パイプ

これに変更 A 276 203 01 02

ﾌｯﾄﾉｰﾄ解説
[005]
次のエンジン以前の場合は、旧部品番号を使用します。

[017]まで ｴﾝｼﾞﾝ: 30457517 => まで 日付: 03/05/2013
[018]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 01/09/2014
 		001
90 A 276 203 01 02
クーラント・パイプ 001
100 N 000000 001101
6角丸頭ボルト
サーモスタット/ウォータ・ポンプ 		003
110 A 276 200 00 56
コネクティング・ピース
クーラント・ノズルへ

これに変更 A 276 200 01 56

ﾌｯﾄﾉｰﾄ解説
[005]
次のエンジン以前の場合は、旧部品番号を使用します。

[019]まで ｴﾝｼﾞﾝ: 30014026 => まで 日付: 31/03/2011
 		001
110 A 276 200 01 56
コネクティング・ピース
クーラント・ノズルへ 		001
115 A 000 993 12 02
キャッチ・スプリング
SCB36 46.4MM 		001
120 A 276 201 02 80
エラストマ成形シーリング 001
125 N 000000 001147
6角丸頭ボルト
コネクティング・ピース / ウォータ・ポンプ
M6X20 		002
130 N 000000 001422
6角丸頭ボルト
コネクティング・ピースをタイミング・ケースに
M6X30 		001
900 A 022 545 19 26
クラッチ・ハウジング
ヒータ・エレメント
2-PIN MLK1.2;R48/1

これに変更 A 029 545 10 26 		001
900 A 029 545 10 26
クラッチ・ハウジング
ヒータ・エレメント
2-PIN MLK1.2;R48/1 		001
901 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
901 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
