一覧

直列4気筒ガソリン・エンジンM270 E20
270.920 => M270 E20

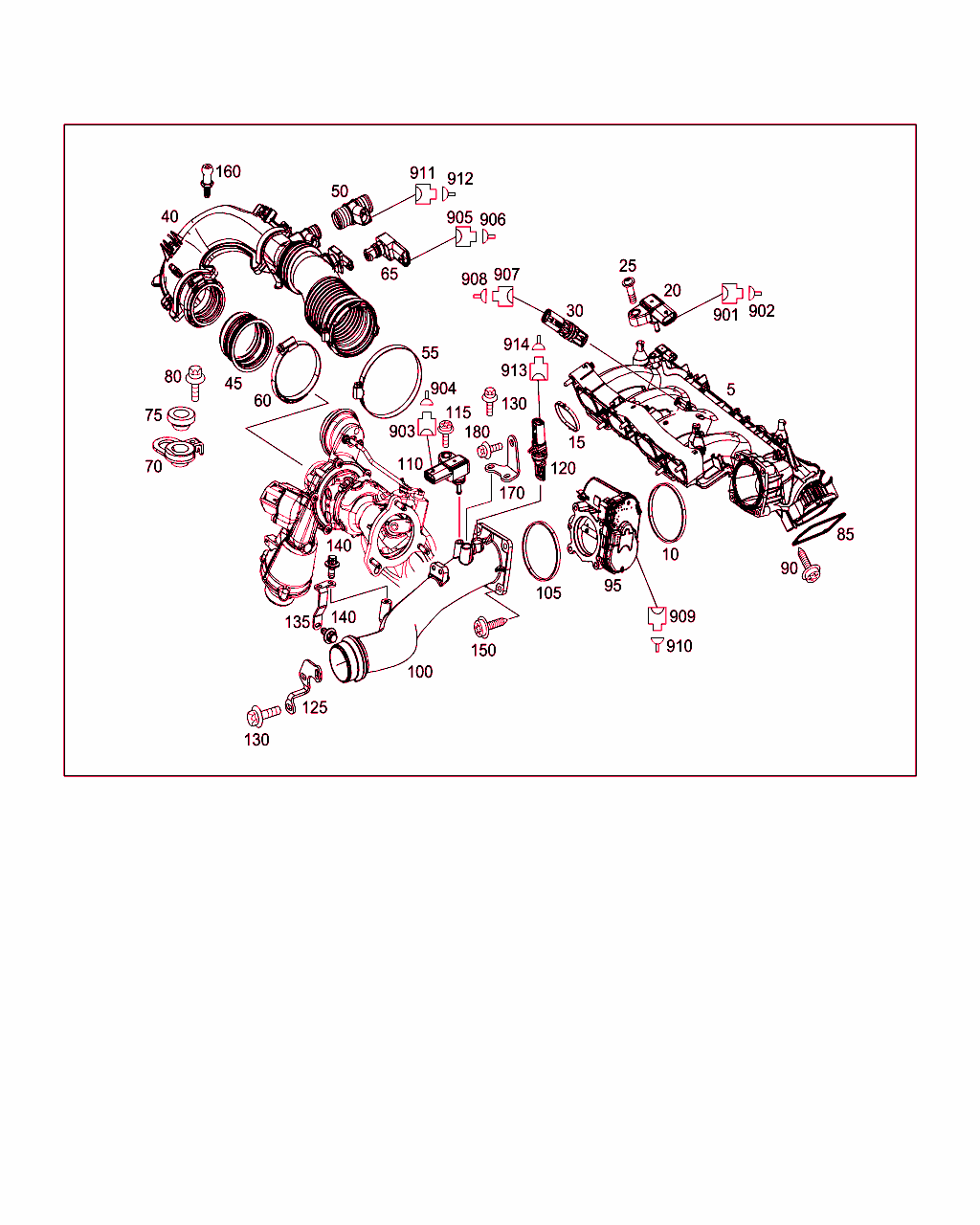

Schema

B14030000475.140121

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 270 090 07 37
ライン

[003]から ｴﾝｼﾞﾝ: 30017707 => から 日付: 21/02/2012
[004]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
5 A 270 090 04 37
ライン

[002]まで ｴﾝｼﾞﾝ: 30017706 => まで 日付: 21/02/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
5 A 270 090 08 37
ライン

[005]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 30/06/2015
[006]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 01/07/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924+A701
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
[A701]20140220生産地、中国
 		001
5 A 270 090 08 37
ライン

[007]から ｴﾝｼﾞﾝ: 1 => から 日付: 01/07/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924+A701
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
[A701]20140220生産地、中国
 		001
10 A 270 096 00 80
エラストマ成形シーリング
ブースト・エア・ディストリビュータ・ラインおよびE-GASアクチュエーターに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		002
15 A 270 096 01 80
エラストマ成形シーリング
ブースト・エア・ディストリビューター・ラインに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		004
20 A 009 153 22 28
トランスデューサ
ブースト・エア

[003]から ｴﾝｼﾞﾝ: 30017707 => から 日付: 21/02/2012
[004]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
25 N 000000 002179
6角丸頭ボルト
プレッシャ・センサ固定用ツール
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
30 A 276 905 00 00
温度センサ
ブースト・エア・ディストリビューター・ラインに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
40 A 270 090 06 29
エア・インテーク・パイプ

これに変更 A 270 090 10 29

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494-835
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20110517カナダ仕様
[494]19951002カリフォルニア仕様
20110211米国仕様
[835]19951002韓国仕様車補助部品
20130124韓国仕様
 		001
40 A 270 090 10 29
エア・インテーク・パイプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494-835
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20110517カナダ仕様
[494]19951002カリフォルニア仕様
20110211米国仕様
[835]19951002韓国仕様車補助部品
20130124韓国仕様
 		001
40 A 270 090 10 29
エア・インテーク・パイプ

[008]まで ｴﾝｼﾞﾝ: 30709908 => まで 日付: 11/05/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460+801/460+802/460+803
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20110517カナダ仕様
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
20110517
[803]19951002モデル・イヤー変更
20110517AEJ 22/1
 		001
40 Q 0000000001
重要情報
部品は以下を参照:
01 / 130;

ﾌｯﾄﾉｰﾄ解説
[417]
今後の入荷予定はありません。パッケージで注文してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -801-802-803+460/494/835/945
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
20110517
[803]19951002モデル・イヤー変更
20110517AEJ 22/1
[460]19951002カナダ仕様車補助部品
20110517カナダ仕様
[494]19951002カリフォルニア仕様
20110211米国仕様
[835]19951002韓国仕様車補助部品
20130124韓国仕様
[945]20160630排気ガス浄化、中国仕様、ステージ6B
 		001
45 A 270 094 01 51
調整リング 001
50 A 651 016 00 30
ブリーダ・パイプ
エア・インテーク・パイプに 		001
50 A 274 016 21 00
ブリーダ・パイプ
エア・インテーク・パイプに

ﾌｯﾄﾉｰﾄ解説
[009]
これ以上高いアッセンブリの注文は、もはや供給できません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
[417]
今後の入荷予定はありません。パッケージで注文してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/835/945/-800-801-802-803+460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20110211米国仕様
[835]19951002韓国仕様車補助部品
20130124韓国仕様
[945]20160630排気ガス浄化、中国仕様、ステージ6B
[800]19951002モデル・イヤー変更
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
20110517
[803]19951002モデル・イヤー変更
20110517AEJ 22/1
[460]19951002カナダ仕様車補助部品
20110517カナダ仕様
 		001
55 A 006 997 60 90
ホース・クランプ
インテーク・マニホールド・マウント
70-90 MM 		001
60 A 006 997 26 90
ホース・クランプ
インテーク・マニホールド・マウント
50-70/9 C7 W3 		001
65 A 008 153 44 28
プレッシャ・センサ
インテーク・エア

♦ 以下から選択できます A 007 153 05 28 		001
65 A 007 153 05 28
プレッシャ・センサ
インテーク・エア

♦ 以下から選択できます A 008 153 44 28 		001
70 A 270 090 01 41
ホルダー
エア・インテーク・パイプをシリンダ・ヘッド・カバーに

これに変更 A 270 090 03 41 		001
70 A 270 090 03 41
ホルダー
エア・インテーク・パイプをシリンダ・ヘッド・カバーに 		001
75 A 604 094 00 85
エラストマ・マウント
インテーク・マニホールド・マウント

[010]まで ｴﾝｼﾞﾝ: 30020853 => まで 日付: 04/06/2013
 		001
75 A 270 094 00 85
エラストマ・マウント
インテーク・マニホールド・マウント

[011]から ｴﾝｼﾞﾝ: 30020854 => から 日付: 04/06/2013
 		001
80 N 910143 006001
6角丸頭ボルト
インテーク・マニホールド・マウント
M6X16 		001
85 A 270 142 00 15
ブラインド・フランジ
ブースト・エア・ディストリビューター・ラインに

これに変更 A 270 142 01 15

ﾌｯﾄﾉｰﾄ解説
[012]
次のエンジン以前の場合は、旧部品番号を使用します。

[013]まで ｴﾝｼﾞﾝ: 30030940 => まで 日付: 24/05/2012
 		001
85 A 270 142 01 15
ブラインド・フランジ
ブースト・エア・ディストリビューター・ラインに 		001
90 N 000000 002179
6角丸頭ボルト
バルブ・ハウジングをブースト・エア・ディストリビュータ・ラインに
M6X20 		004
95 A 270 141 00 25
E-GASアクチュエータ 001
100 A 270 090 07 44
中間フランジ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		001
100 A 270 090 05 44
中間フランジ

[014]まで ｴﾝｼﾞﾝ: 30367062 => まで 日付: 05/02/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		001
100 A 270 090 13 44
中間フランジ

[015]から ｴﾝｼﾞﾝ: 30367063 => から 日付: 05/02/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		001
100 A 270 090 08 44
中間フランジ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494/835/945
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20110517カナダ仕様
[494]19951002カリフォルニア仕様
20110211米国仕様
[835]19951002韓国仕様車補助部品
20130124韓国仕様
[945]20160630排気ガス浄化、中国仕様、ステージ6B
 		001
105 A 270 096 00 80
エラストマ成形シーリング 001
110 A 009 153 22 28
トランスデューサ
中間フランジに 		001
115 N 000000 002179
6角丸頭ボルト
プレッシャ・センサ固定用ツール
M6X20 		001
120 A 276 905 00 00
温度センサ
インテーク・エア 		001
125 A 270 094 01 41
ホルダー
中間フランジをシリンダブロックに 		001
130 N 910143 006001
6角丸頭ボルト
ブラケット固定用ツール
M6X16 		001
130 N 910143 006001
6角丸頭ボルト
ブラケット固定用ツール
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		002
130 N 910143 006001
6角丸頭ボルト
クランクケースに取り付けるブラケット
M6X16 		002
135 A 270 141 03 40
ホルダー
中間フランジをEGRバルブに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		001
140 N 910143 006000
6角丸頭ボルト
ブラケット固定用ツール
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		003
150 N 000000 005049
6角丸頭ボルト
中間フランジをエア・インテーク・パイプに
M6X70 		004
160 A 000 993 89 60
ボール・ジャーナル
エア・インテーク・パイプに

これに変更 A 000 993 94 60

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920+F117/-920+F176/-920+F156
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
[F117]20080222モデル 117
[F176]20070308モデル176
[F156]20080222モデル 156
 		001
160 A 000 993 94 60
ボール・ジャーナル
エア・インテーク・パイプに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920+F117/-920+F176/-920+F156
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
[F117]20080222モデル 117
[F176]20070308モデル176
[F156]20080222モデル 156
 		001
170 A 270 098 02 39
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		001
180 N 910143 006001
6角丸頭ボルト
ブラケット固定用ツール
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		001
901 A 022 545 24 26
クラッチ
ブースト・エア・プレッシャ・センサ
3-PIN MLK1.2;B5/1 		001
902 A 003 982 68 26
コンタクト・ソケット
0.35 MM2 MLK 1.2SM 		NB
902 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
903 A 022 545 25 26
クラッチ・ハウジング
プレッシャ・センサ
B18 		001
904 A 003 982 68 26
コンタクト・ソケット
0.35 MM2 MLK 1.2SM 		NB
904 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
905 A 022 545 24 26
クラッチ
インテーク・マニホールド・プレッシャ・センサ
3-PIN MLK1.2;B28 		001
906 A 003 982 68 26
コンタクト・ソケット
0.35 MM2 MLK 1.2SM 		NB
906 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
907 A 022 545 20 26
クラッチ・ハウジング
インテーク・エア温度センサ
2-PIN MLK1.2;B7/9

これに変更 A 029 545 11 26 		001
907 A 029 545 11 26
クラッチ・ハウジング
インテーク・エア温度センサ
2-PIN MLK1.2;B7/9 		001
908 A 003 982 68 26
コンタクト・ソケット
0.35 MM2 MLK 1.2SM 		NB
908 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
909 A 028 545 30 26
クラッチ・ハウジング
スロットル・バルブ・アクチュエータ
6-PIN MLK1.2;M16/6 		001
910 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
910 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM 		NB
910 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
911 A 022 545 21 26
クラッチ・ハウジング
クランクケース・ベンチレーション
2-PIN MLK1.2;KG_TL

これに変更 A 000 545 60 19 		001
911 A 000 545 60 19
電動クラッチ・ハウジング
クランクケース・ベンチレーション
2-PIN MLK1.2;KG_TL 		001
912 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
912 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
913 A 022 545 20 26
クラッチ・ハウジング
インテーク・エア温度センサ
2-PIN MLK1.2;B17/7

これに変更 A 029 545 11 26 		001
913 A 029 545 11 26
クラッチ・ハウジング
インテーク・エア温度センサ
2-PIN MLK1.2;B17/7 		001
914 A 003 982 68 26
コンタクト・ソケット
0.35 MM2 MLK 1.2SM 		NB
914 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
