一覧

V型6気筒ガソリン・エンジンM276 DE35LA
276.850 => M276 DE35LA

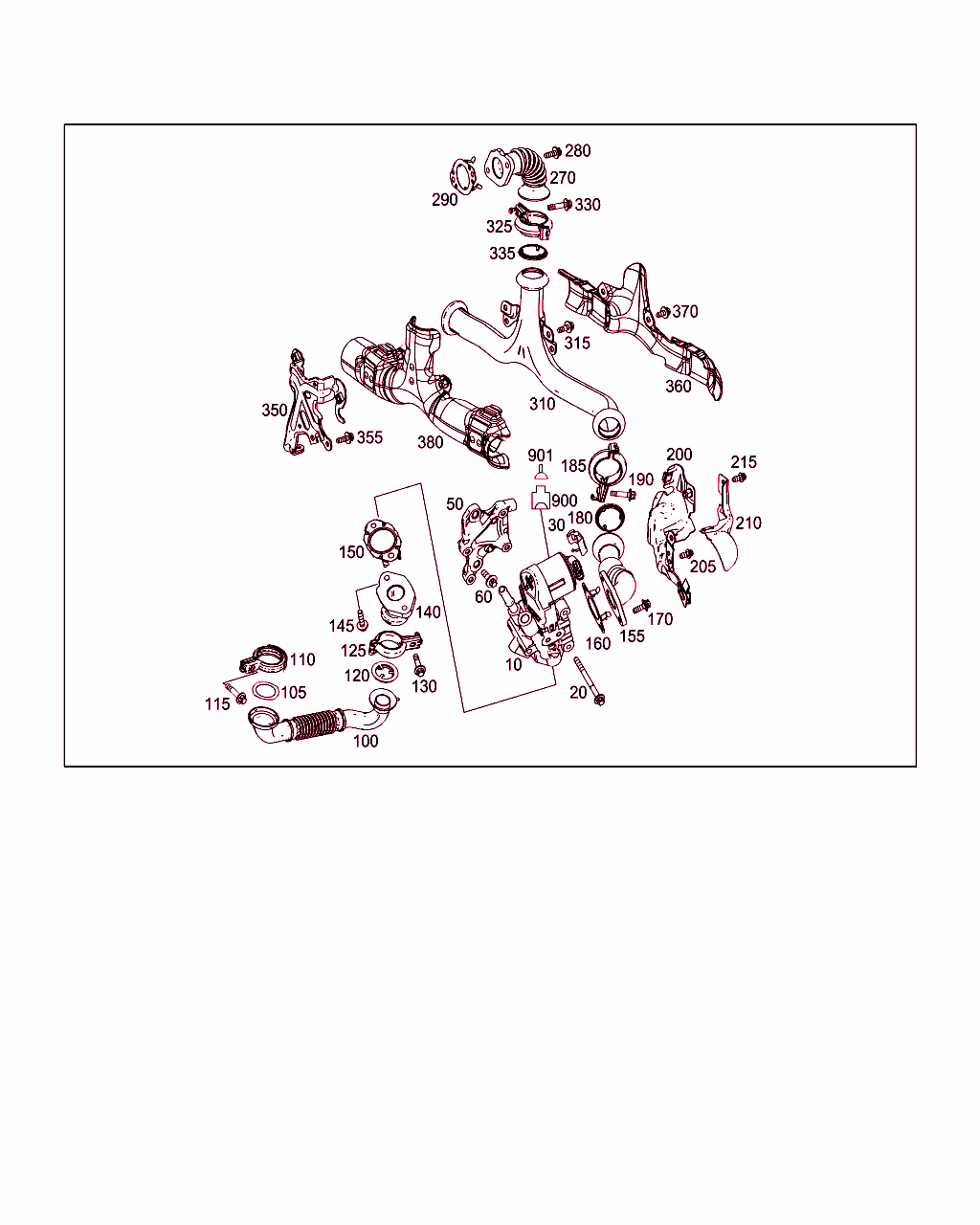

Schema

B14090000173.140710

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 276 140 23 60
EGRバルブ
左 		001
10 A 276 140 23 60
EGRバルブ
右 		001
20 N 910105 006011
6角ボルト
EGR パイプ / ハウジング
M6X70 		006
30 A 642 159 35 40
ホルダー
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20091203ガソリン直接噴射、層状過給 (DES) 装備
 		002
50 A 276 141 03 40
ホルダー
左EGRバルブに 		001
50 A 276 141 02 40
ホルダー
右EGRバルブに 		001
60 A 002 990 00 22
ボルト
コネクタ・ハウジングを左シリンダ・ヘッドに
M7X20 		002
60 A 002 990 00 22
ボルト
コネクタ・ハウジングを右シリンダ・ヘッドに
M7X20 		003
100 A 276 140 00 17
EGRライン
左 		001
100 A 276 140 01 17
EGRライン
右 		001
105 A 272 142 04 80
単層メタル・シール
左EGRパイプに 		001
105 A 272 142 04 80
単層メタル・シール
右EGRパイプに 		001
110 A 001 995 38 02
パイプ・クランプ
左EGRパイプに

[008]まで ｴﾝｼﾞﾝ: 30076168 => まで 日付: 04/07/2014
 		001
110 A 003 995 13 02
パイプ・クランプ
左EGRパイプに

[009]から ｴﾝｼﾞﾝ: 30076169 => から 日付: 04/07/2014
 		001
110 A 001 995 38 02
パイプ・クランプ
右EGRパイプに

[008]まで ｴﾝｼﾞﾝ: 30076168 => まで 日付: 04/07/2014
 		001
110 A 003 995 13 02
パイプ・クランプ
右EGRパイプに

[009]から ｴﾝｼﾞﾝ: 30076169 => から 日付: 04/07/2014
 		001
115 N 000000 006247
6角丸頭ボルト
左EGRパイプに
M6X25

これに変更 A 003 990 47 03

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
115 A 003 990 47 03
アウタ6角丸頭ボルト
左EGRパイプに
M6X25 		001
115 N 000000 006247
6角丸頭ボルト
右EGRパイプに
M6X25

これに変更 A 003 990 47 03

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
115 A 003 990 47 03
アウタ6角丸頭ボルト
右EGRパイプに
M6X25 		001
120 A 276 141 09 80
単層メタル・シール
左EGRパイプに 		001
120 A 276 141 09 80
単層メタル・シール
右EGRパイプに 		001
125 A 002 995 64 02
パイプ・クランプ
左EGRパイプに 		001
125 A 002 995 64 02
パイプ・クランプ
右EGRパイプに 		001
130 N 000000 003648
6角丸頭ボルト
左EGRパイプに
M6X25

これに変更 A 003 990 47 03

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
130 A 003 990 47 03
アウタ6角丸頭ボルト
左EGRパイプに
M6X25 		001
130 N 000000 003648
6角丸頭ボルト
右EGRパイプに
M6X25

これに変更 A 003 990 47 03

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
130 A 003 990 47 03
アウタ6角丸頭ボルト
右EGRパイプに
M6X25 		001
140 A 276 140 10 15
EGRライン
左EGRバルブに 		001
140 A 276 140 10 15
EGRライン
右EGRバルブに 		001
145 N 000000 003648
6角丸頭ボルト
左EGRバルブに
M6X25 		002
145 N 000000 003648
6角丸頭ボルト
右EGRバルブに
M6X25 		002
150 A 274 098 01 80
多層メタル・シール
左EGRバルブに

これに変更 A 276 141 08 80

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[010]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 30/11/2012
 		001
150 A 276 141 08 80
メタル・シール
左EGRバルブに 		001
150 A 274 098 01 80
多層メタル・シール
右EGRバルブに

これに変更 A 276 141 08 80

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[010]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 30/11/2012
 		001
150 A 276 141 08 80
メタル・シール
右EGRバルブに 		001
155 A 276 140 15 13
EGRライン
左EGRバルブに 		001
155 A 276 140 41 13
EGRライン
右EGRライン 		001
160 A 274 098 01 80
多層メタル・シール
右EGRパイプに 		001
160 A 274 098 01 80
多層メタル・シール
左EGRパイプに 		001
170 N 910143 006001
6角丸頭ボルト
左EGRバルブに
M6X16 		002
170 N 910143 006001
6角丸頭ボルト
右EGRバルブに
M6X16 		002
180 A 276 142 10 80
単層メタル・シール
左エグゾースト・ラインに 		001
180 A 276 142 10 80
単層メタル・シール
右エグゾースト・ラインに 		001
185 A 002 995 61 02
パイプ・クランプ
左エグゾースト・ラインに

これに変更 A 003 995 30 02 		001
185 A 003 995 30 02
パイプ・クランプ
左エグゾースト・ラインに 		001
185 A 002 995 61 02
パイプ・クランプ
右エグゾースト・ラインに

これに変更 A 003 995 30 02 		001
185 A 003 995 30 02
パイプ・クランプ
右エグゾースト・ラインに 		001
190 N 000000 003648
6角丸頭ボルト
左エグゾースト・ラインに
M6X25 		001
190 N 000000 003648
6角丸頭ボルト
右エグゾースト・ラインに
M6X25 		001
200 A 276 140 42 34
シールド・プレート
左EGRパイプに 		001
205 N 910142 006000
6角丸頭ボルト
左EGRパイプに
M6X12 		001
270 A 276 140 26 13
EGRライン
中央 		001
280 N 910143 006001
6角丸頭ボルト
ブースト・エア・ディストリビューター・ラインに
M6X16 		002
290 A 274 098 01 80
多層メタル・シール
ブースト・エア・ディストリビューター・パイプに 		001
310 A 276 140 43 13
EGRライン 001
315 N 910143 006001
6角丸頭ボルト
ブースト・エア・ディストリビューター・パイプに
M6X16 		002
325 A 002 995 61 02
パイプ・クランプ

これに変更 A 003 995 30 02 		001
325 A 003 995 30 02
パイプ・クランプ 001
330 N 000000 003648
6角丸頭ボルト
クランプ固定用ツール
M6X25 		001
335 A 276 142 10 80
単層メタル・シール
EGRパイプに 		001
350 A 276 140 22 40
ホルダー 001
355 N 910143 006001
6角丸頭ボルト
ブラケットをシリンダ・ブロックに、右側
M6X16 		002
360 A 276 140 36 34
シールド・プレート

[011]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 28/03/2013
[012]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 04/01/2013
 		001
360 A 276 140 38 34
シールド・プレート

[012]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 04/01/2013
[013]から ｴﾝｼﾞﾝ: 3 => から 日付: 28/03/2013
[014]から ｴﾝｼﾞﾝ: 1 => から 日付: 04/01/2013
[015]まで ｴﾝｼﾞﾝ: 30033415 => まで 日付: 06/12/2013
 		001
360 A 276 140 44 34
シールド・プレート

[012]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 04/01/2013
[014]から ｴﾝｼﾞﾝ: 1 => から 日付: 04/01/2013
[016]から ｴﾝｼﾞﾝ: 30033416 => から 日付: 06/12/2013
[017]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 31/03/2014
 		001
360 A 276 140 45 34
シールド・プレート

[014]から ｴﾝｼﾞﾝ: 1 => から 日付: 04/01/2013
[018]から ｴﾝｼﾞﾝ: 3 => から 日付: 31/03/2014
 		001
370 N 910143 006000
6角丸頭ボルト
シールド・プレート固定用ツール
M6X12 		002
380 A 276 140 38 34
シールド・プレート

[011]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 28/03/2013
[012]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 04/01/2013
 		001
380 A 276 140 45 34
シールド・プレート

[012]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 04/01/2013
[014]から ｴﾝｼﾞﾝ: 1 => から 日付: 04/01/2013
[017]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 31/03/2014
[019]から ｴﾝｼﾞﾝ: 30055161 => から 日付: 28/03/2014
 		001
380 A 276 140 44 34
シールド・プレート

[014]から ｴﾝｼﾞﾝ: 1 => から 日付: 04/01/2013
[018]から ｴﾝｼﾞﾝ: 3 => から 日付: 31/03/2014
 		001
900 A 028 545 28 26
クラッチ・ハウジング
EGR スイッチオーバ・バルブ
5-PIN MLK1.2;Y87/1-Y87/2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		002
901 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		NB
901 A 003 982 70 26
コンタクト・ソケット
0.5 MM2 MLK 1,2SM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		NB
901 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F207/F212/F218
ｺｰﾄﾞ日付指定名称
[F207]20091203モデル207
[F212]20091117モデル212
[F218]20100330モデル218
 		NB
